Cómo Instalar Luz LED de Techo. El objetivo de este instructivo es crear una lámpara de techo a medida con un aspecto moderno, utilizando principalmente secciones de aluminio y tiras de LED.

Materiales:

  • Secciones en forma de U, de aluminio de 20 mm
  • Tiras LED (una tira de 12V, junto con un convertidor eléctrico, para mejor seguridad),
  • Terminales de fijación si elige ensamblar varias secciones
  • Cables eléctricos y conectores de cables
  • Impresora 3D
  • Destornilladores
  • Sierra
  • Soldador

Notas:

La cantidad o la longitud de los materiales dependerá de sus necesidades. La impresora 3D se utiliza para imprimir las tapas de los extremos, los soportes colgantes y el difusor translúcido. Si no posee uno, las tapas y los soportes se pueden hacer manualmente utilizando otros materiales…

La elección del aluminio es garantizar una buena rigidez, manteniendo el peso bajo. Actúa como un buen disipador de calor, lo que ayuda a que las tiras LED duren más.

Las tiras LED se pueden cortar en pedazos, en algunos lugares previstos, generalmente cada 5-10 cm. Asegúrese de comprar una tira con suficientes marcas de corte para su diseño elegido. Recomiendo comprar tiras LED con una cara pegada para ayudar al ensamblaje. Finalmente, es mucho más seguro usar una tira de 12V en lugar de una de 110 o 230V, en caso de que un cable se suelte dentro de la lámpara.

Paso 1: Diseño de luz

Cómo Instalar Luz LED de Techo

Lo primero es elegir la forma de la luz del techo. Puedes elegir una línea recta simple o ser más creativo. Debido a mi pasillo en forma de L, tuve que ensamblar al menos dos secciones de aluminio; Luego elegí agregar algunas secciones adicionales a través de las dos principales para obtener un diseño más agradable.

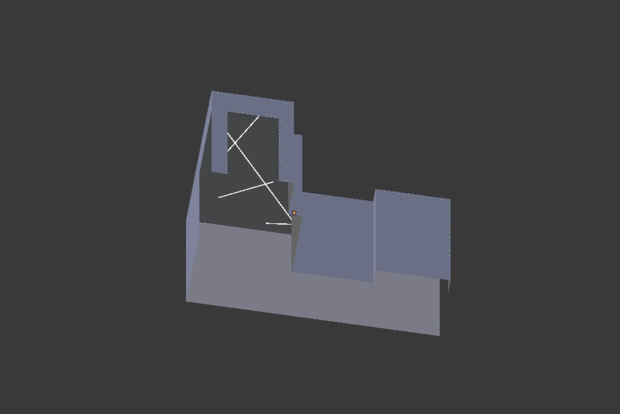

Puede hacer su diseño en papel, y crear una vista simple del corredor en una herramienta 3D. Una vez que el diseño se conoce, puede medir la sección de aluminio y las longitudes de las LED requeridas. En mi caso, necesitaba una longitud de sección de aproximadamente 7 a 8 metros. Para obtener un rayo suficiente, deberá conocer la superficie a iluminar y el uso de la sala, ya que la intensidad de luz requerida variará.

El corredor tenía aproximadamente 7,5m2 de ancho, esto significaba que tenía que asegurar al menos 100*7.5 = 750 lúmenes. Tener 750 lúmenes en una franja LED de 8 metros es fácil de lograr.

Una cosa importante sobre las LED de 12V: verifique la potencia que requieren y asegúrese de que el convertidor pueda alimentarlas. Como ejemplo, la potencia de la banda es de 24W y funciona con 12V, por lo que necesita 24W/12V = 2A.

Paso 2: Cortar y ensamblar de las secciones

Cómo Instalar Luz LED de Techo

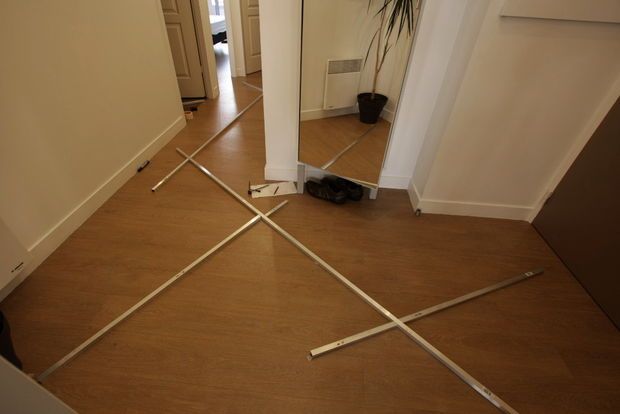

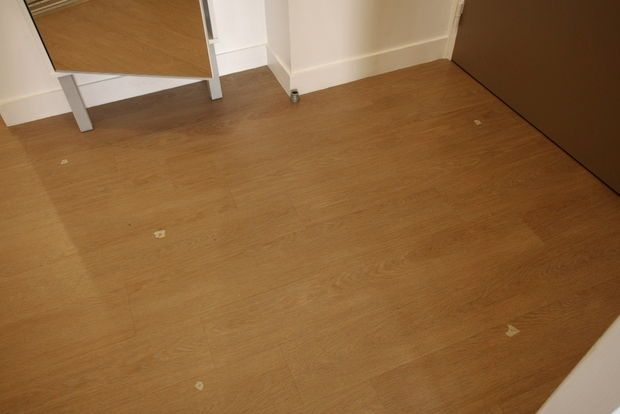

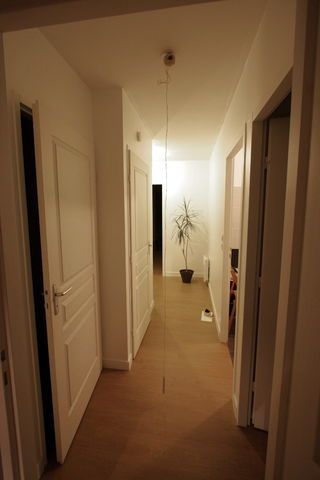

Lo primero es colocar las secciones en el suelo, de acuerdo con su diseño. Esto le permitirá visualizar mejor el resultado final y ajustar el diseño. Coloque algunas marcas de cinta en el piso para ayudarlo a mantener la posición de las secciones de aluminio durante su trabajo. Use una plomada para saber dónde están los puntos de suspensión. Luego coloque las secciones, modifique su diseño y córtelas. Es mejor cortar primero las secciones más largas, ya que un ligero error en el ángulo de corte producirá un gran desplazamiento en las extremidades. Si es así, podrás (intentar) corregir los ángulos de las otras secciones.

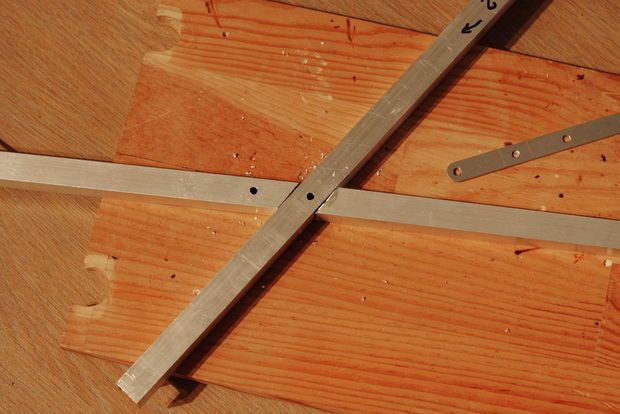

Si su diseño necesita varias secciones unidas, use una orejeta de fijación. Ubique y perfore dos agujeros, ensamble las partes y luego taladre los otros orificios con la orejeta como guía. De esta forma, minimizarás el riesgo de error de brecha.

Taladre agujeros para cada uno de los puntos de suspensión, uno más al lado del otro para pasar los cables de la fuente de alimentación. Una vez hecho esto, tome las secciones en los puntos de suspensión y verifique el equilibrio del conjunto. Es probable que se vaya a propinar; eso significa que tendrá que poner «muletas» en el lado opuesto para mantener la horizontalidad del conjunto.

Paso 3: Fuente de alimentación

Cómo Instalar Luz LED de Techo

Cómo Instalar Luz LED de Techo

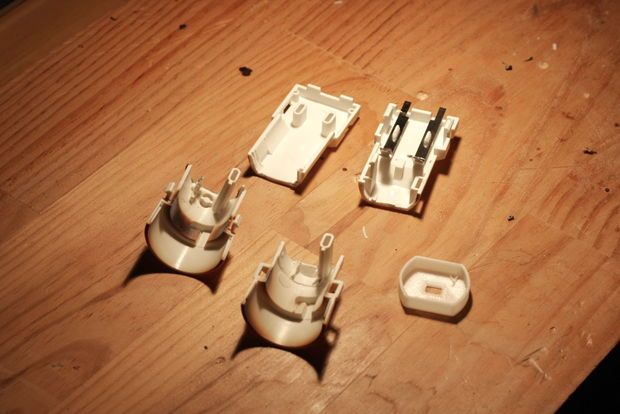

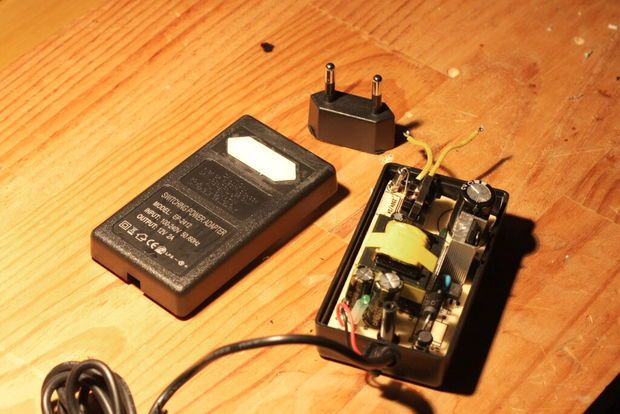

Esta parte puede ser inútil para aquellos que no tienen la misma toma de corriente que yo. Aquí se usa un estándar IEC 61995-1: 2005. Abrir la fuente de alimentación para reemplazar las clavijas del zócalo principal por un cable blanco. También reemplaczar el cable de salida por uno más corto, y pintar la caja en blanco, por lo que siempre combina con el techo.

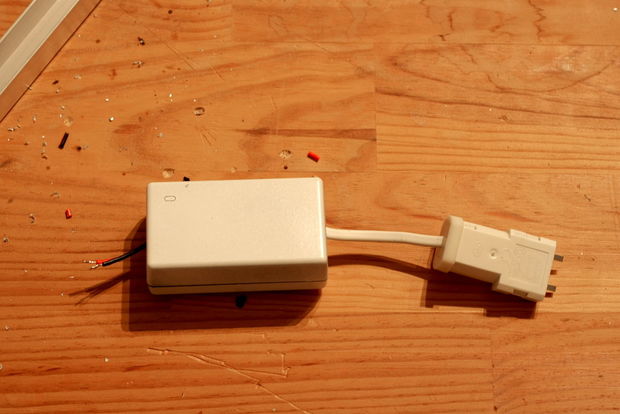

Acortar el conector IEC y soldar los cables blancos de la fuente. El resultado es una buena fuente de alimentación con un conector IEC en un lado y un cable de salida en el otro lado.

Paso 4: configuración de la tira del LED

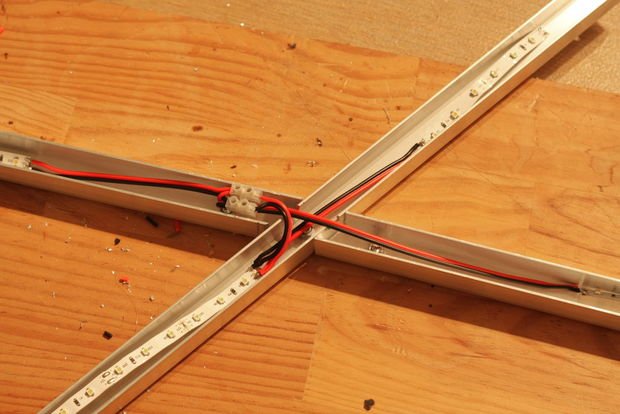

Si usa una tira de LED de 12 V, conecte los dos cables de la tira a los cables de la fuente de alimentación, utilizando un terminal de conexión (similar a Wago). Si usa una tira de LED de 110-230 V, conecte los dos cables a la toma principal y, es extremadamente importante, atornille el cable de tierra (cable amarillo-verde) a la sección de aluminio. Si el cable de tierra no está conectado, podrías electrocutarte si se suelta un cable.

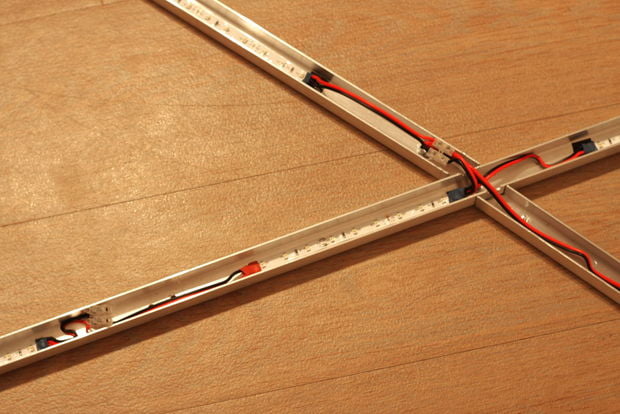

Si es necesario, corte la tira en piezas distribuidas a lo largo de las secciones, luego suelde los cables para conectar cada pieza. Cuide la polaridad, ya que el LED no funcionará si se invierte una conexión. ¡No olvide usar una funda termocontraíble para proteger las soldaduras y evitar cortocircuitos!

Una vez hecho el diseño, pegue la tira de LED dentro de las secciones de aluminio. Puede pulir las secciones de aluminio con un paño y un poco de crema para mejorar la apariencia.

Paso 5: colgando de la luz en el techo

Cómo Instalar Luz LED de Techo

Tome las secciones en los puntos de suspensión y verifique el equilibrio del conjunto. Es probable que se vaya a propinar; eso significa que tendrá que poner «muletas» en el lado opuesto para mantener la horizontalidad del conjunto.

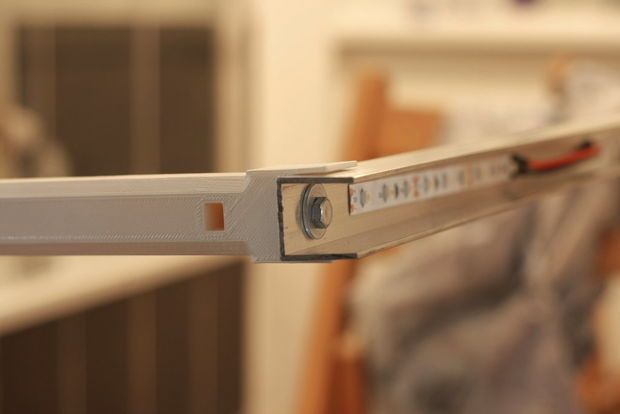

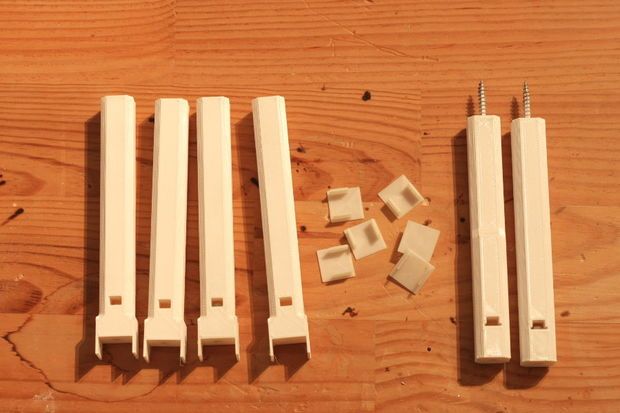

Se imprimió las piezas colgantes y las muletas usando ABS, e insertó tuercas en ellas para poder atornillarlas a las secciones de aluminio. Creo que estas partes podrían estar hechas de madera pintada (de 20x20x150mm).

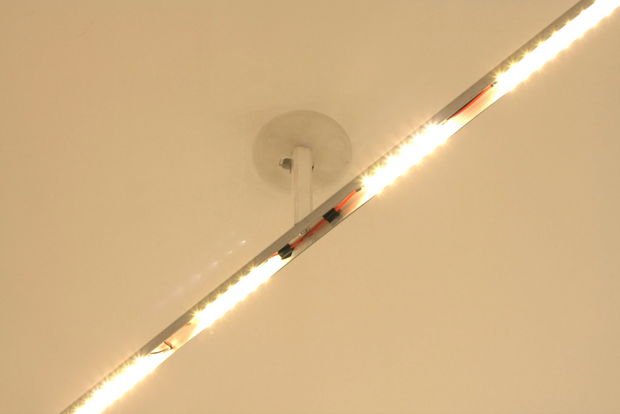

Atornille las muletas a las secciones de aluminio, luego atornille las piezas colgantes al techo, luego atornille las secciones a las piezas colgantes. Conecte la fuente de alimentación y verifique que todos los LED estén funcionando.

Documentos para Impresión 3D

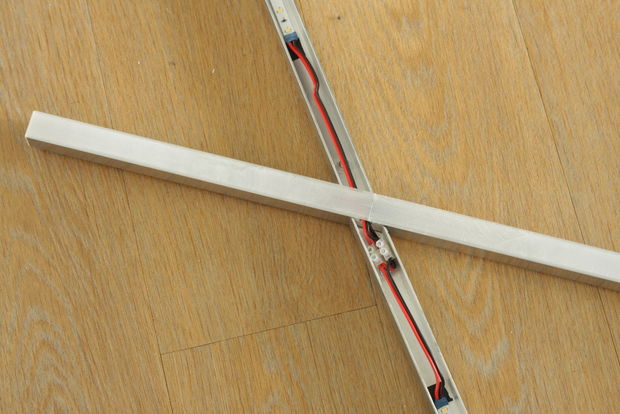

El difusor de luz que se esta usando son piezas impresas en 3D, hechas de PETG transparente. Espero que este instructivo sea claro y útil; no dudes en dejar un comentario si tienes una pregunta…
