Aprende a Construir un Panel de TV Flotante Montado en la Pared

Tabla de Contenido

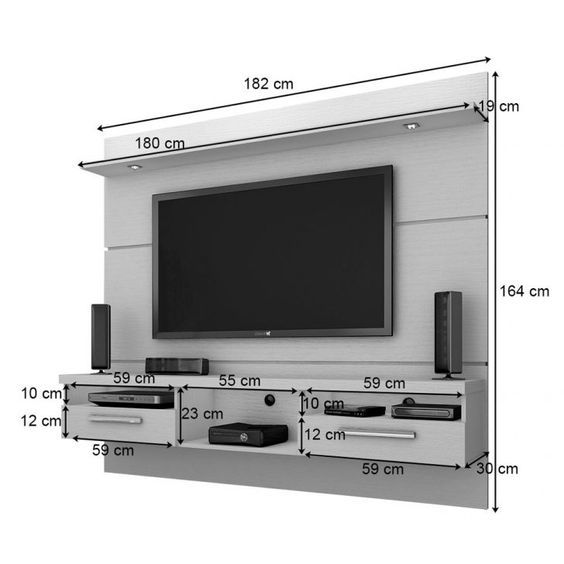

Aprende a Construir un Panel de TV Flotante Montado en la Pared – Planos y Medidas, se cuelga en la pared, lo que le permite montar su televisor en él entre otros varios dispositivos de entretenimiento, libros, cd’s, etc. Los cables se esconden detrás del panel posterior. El gabinete está diseñado para sostener un televisor de hasta 50″.

Materiales necesarios:
Productos de madera:

(2) Tableros 1×2, 96″
(1) Tablero 1/2 x 2, 36″
(1) 3/4 «x 48″ x 96», Hoja completa, madera contrachapada

Equipo/Suministros:

(1) Bisagra Kreg
(7) Tornillos de cabeza plana #8×1″
(35) Tornillos de bolsillo de rosca gruesa de 1 1/4″
(15) Tornillos de bolsillo de rosca fina de 1 1/4″
(1) Sistema colgante para colgar cuadros de 18″
(4) Bisagras de gabinete con superposición completa
(1) Rollo de hierro de canteado
(1) Pegamento para madera

Herramientas utilizadas:

(1) Kreg Pocket-Hole Jig
(1) Sierra DeWalt de 2 pulgadas
(1) Sierra Circular
(1) Taladro (inalámbrico)
(1) Sierra Ridgid Mitre
(1) Accesorio de perforación Ridgid de ángulo recto
(1) Lijadora
(1) Cinta métrica

Lista de cortes:

(1) Panel posterior, 3/4″x 46 1/2″ x 46 1/2″ capa de roble
(1) Borde superior del panel, roble de 3/4″ x 1 1/2″ x 48″
(2) Borde lateral del panel, roble de 3/4″ x 1 1/2″ x 47 1/4″
(1) Tapa de la repisa, 3/4″ x 12″ x 48″ capa de roble
(1) Fondo de la repisa, 3/4″ x 12″ x 48″ capa de roble
(2) Lados de la repisa, 3/4″ x 10 1/2″ x 12″ capa de roble
(1) Divisor de la estantería, 3/4″ x 10 1/2″ x 12″ capa de roble
(1) Repisa, 3/4″ x 12″ x 17 1/4″ capa de roble
(2) Puerta de la estantería, 3/4″ x 12″ x 14 15/16″ capa de roble
(1) Listón colgante (pendiente), roble de 1/2″ x 1 1/2″ x 36″

Aprende a Construir un Panel de TV Flotante Montado en la Pared

Paso 1: Crear un panel trasero

Corte un panel posterior al tamaño de una hoja de madera contrachapada de 3/4″, como se muestra en el diagrama de cortes. Luego, con su plantilla de orificios, configure para un material de 3/4″ y taladre agujeros de bolsillo en el panel posterior. Antes de perforar los agujeros, verifique qué cara es la más atractiva y luego haga los agujeros en la otra cara. También taladre un orificio de 2 hoyos cerca del centro para que los cables pasen.

Paso 2: Corte el borde del panel

Aprende a Construir un Panel de TV Flotante Montado en la Pared

Corte un borde superior del panel a la medida de una tabla de 1×2 con ambos extremos cortados a 45°, como se muestra en el diagrama de corte. También corte dos piezas de la moldura lateral del panel a la medida, cortando un extremo de cada una a 45° y el otro extremo a escuadra.

Paso 3: Agregue el borde y una cala

Aprende a Construir un Panel de TV Flotante Montado en la Pared

Después de lijar las piezas de la moldura, puede colocarlas en el panel posterior con tornillos de bolsillo de rosca fina de 1 1/4″, como se muestra. También conecte una grapa colgante(pendiente) en la parte posterior del panel usando #8 x 1″ tornillos de cabeza plana.

Paso 4: Hacer agujeros de bolsillo arriba y abajo

Corte una tapa de un estante inferior de una hoja de madera contrachapada de 3/4″, como se muestra en el diagrama de corte. Luego, con su plantilla de orificios para bolsillos, configure para material de 3/4″ y taladre agujeros de bolsillo en el Arriba y abajo, como se muestra.

Paso 5: Crear lados y un divisor

Corte dos lados de caja y un divisor de caja a medida de una hoja de madera contrachapada de 3/4″, como se muestra en el diagrama de corte. Luego, con su plantilla de orificios, configure para material de 3/4″ y taladre agujeros de bolsillo en los lados y divisor, como se muestra. Antes de perforar los agujeros, verifique qué cara es la más atractiva y luego haga los agujeros en la otra cara.

Paso 6: Añadir un estante

Aprende a Construir un Panel de TV Flotante Montado en la Pared

Corte una repisa (estante de caja) a medida de una hoja de madera contrachapada de 3/4″, como se muestra en el diagrama de corte. Luego, con la plantilla de orificios para el bolsillo, coloque material de 3/4″, perfore los orificios ocultos como se muestra.

Paso 7: Ensamblaje de la estantería

Coloque todas las partes de la caja para que pueda identificar los bordes delanteros que serán visibles. Cubre esos bordes de hierro. Luego, coloque los lados y el divisor de la estantería en la parte inferior de la estantería usando tornillos de bolsillo de rosca gruesa de 1 1/4″, como se muestra.

Paso 8: Montaje de la estantería completa

Aprende a Construir un Panel de TV Flotante Montado en la Pared

Ahora puede acoplar el estante y la parte superior de la caja usando tornillos de bolsillo de rosca gruesa de 1 1/4″, como se muestra. Debido a los espacios apretados, es posible que necesite utilizar un accesorio de ángulo recto en su taladro, así como como un corto #2 de impulso cuadrado. Puede recoger ambos en su centro de origen local.

Adjunte el caso: Con el estante completo, puede colocarla en la parte posterior con tornillos de bolsillo de rosca gruesa de 1 1/4″, como se muestra.

Paso 9: Agregue puertas si lo desea

Si desea encerrar el lado izquierdo del estante, corte dos puertas del tamaño de madera contrachapada de 3/4″, como se muestra en el diagrama de cortes. Luego planche y lije los cuatro bordes. Superponga las bisagras de la puerta del gabinete. A continuación, puede aplicar barniz o pintura en el gabinete para que se ajuste a su decoración.

Paso 10: Montar el gabinete

Aprende a Construir un Panel de TV Flotante Montado en la Pared

Antes de instalar el gabinete en la pared, determine los componentes que planea guardar en la caja. Los compartimentos son lo suficientemente grandes para elementos compactos y reproductores Blue-Ray. Luego, taladre cualquier orificio necesario a través del panel posterior para permitir el paso de los cables.

Después de eso, monte el gabinete en su pared sujetando el sistema colgante al Listón Colgante (pendiente) y a la pared de acuerdo con las instrucciones del fabricante.
