Mesa Súper Económica para el Router (Seguridad y Precisión en sus Trabajos)

2222
views

Cree esta mesa para Router muy segura y precisa por una fracción del costo de una versión de marca.

Materiales necesitados:

  • Molde para Router (marca Kreg)
  • Hoja de MDF de 3/4 de pulgada de espesor 2′ x 4′ (dimensiones finales 20″ x 36″)
  • Hoja de MDF de 1/4 pulgada de espesor con superficie laminada de 2′ x 4′ (dimensiones finales de 20″ x 36″)
  • Madera contrachapada de 3/8 de pulgada de espesor u otro material de aproximadamente 2′ x 2′ (para hacer un patrón para el Router)
  • Madera de 2×3 (aproximadamente 16 pies en total)
  • 4 Tornillos de madera pequeños (para nivelar el molde del Router)
  • 26 Tornillos de cubierta grandes
  • Pegamento para madera
  • Adhesivo de contacto
  • Pincel pequeño o rodillo de pintura (para aplicar adhesivo de contacto)
  • Supresor de Picos (para encender y apagar el Router fácilmente)
  • Cola de CA (adhesivo de cianoacrilato)

Herramientas necesarias:

  • Sierra de mesa
  • Router
  • Bit de Router 1: Limpie el bit de recorte (para limpiar la superficie de la mesa)
  • Bit de Router 2: Bit de patrón (para hacer que la bandeja de la placa o molde del Router)
  • Taladro con dos brocas: 1) broca de 3/8″ y 2) broca de avellanado de 1/8″
  • Sierras.

Advertencias:

  • Las herramientas para trabajar la madera son peligrosas.
  • Los Router son probablemente la herramienta más peligrosa… Tienen desencadenadores de pelo y son extremadamente poderosos. Tenga en cuenta que cuando el Router está encendido, nada, y no quiero decir nada, impedirá que la broca gire.
  • Desenchufe siempre el Router cuando lo instale en la mesa, cuando cambie la broca y/o cuando realice cualquier otra operación que no sea el trabajo de borde de una tabla o mesa. En serio, desenchúfelo cuando no trabaje con ella.
  • Siempre use protección para los ojos. Idealmente, un escudo facial completo.
  • Siempre use una placa o molde de Router comercial. Nunca use una pieza delgada de madera contrachapada o una tabla delgada en lugar de una placa de Router comercial. Esta debe ser duradera y la superficie de la mesa debe ser gruesa. Esto garantiza que el Router nunca se separe de la mesa en el improbable caso de que algo se atasque así como evitar que el material pueda ceder.

Paso 1: Superficie de la mesa

Corta ambas piezas de las hojas de MDF.

  • Corte el MDF de 3/4″ de grosor a sus dimensiones finales: 20″ x 36″ (o el tamaño que elija).
  • Corta la hoja de MDF de 1/4″ de espesor, una pulgada más grande en todas las direcciones. En mi caso, eso es 22″ x 38″
  • Enlace ambas hojas de MDF juntas.
  • Aplique cemento de contacto a ambas piezas de MDF. Deje que el cemento se seque. Cuando es pegajoso al tacto, está listo. Eso debería tomar aproximadamente 30 minutos.
  • Aplique una segunda capa de cemento de contacto alrededor de los bordes. De nuevo, déjalo secar.
  • Coloque pequeños trozos de madera en la base gruesa. Alinea la pieza superior más delgada.
  • Retire la madera de desecho y aplique presión hacia abajo para unir ambas juntas.

IMPORTANTE: Solo tienes una oportunidad para unir las juntas… El vínculo será instantáneo y permanente. Tener el tablero superior de 1 pulgada más grande le da un cierto «margen de error», por así decirlo.

  • Recortar el exceso de material
  • Use un Router con una broca de corte al ras para quitar el material extra de MDF de 1/4″.

Consejo: Siempre sujete la pieza de trabajo a su banco de trabajo. No quiere que se deslice mientras usa el Router.

Paso 2: Corte el agujero para la placa del Router

Patrón

Esto se usará para guiar un Router manual con una broca de patrón mientras quita material que tenga el tamaño exacto de la placa del Router. Lo mejor es hacer que la abertura del patrón sea un poco más grande que la placa del Router… Quizás 1/16 de pulgada más grande. De esta manera, la placa del Router caerá fácilmente en su lugar.

Use la sierra de mesa para cortar madera contrachapada de 3/8 de pulgada de espesor en tiras. Corté el mío a aproximadamente 3 pulgadas de ancho. Use pegamento. CA para cerrar las piezas. Sujete la plantilla a la mesa.

IMPORTANTE: ¡La posición de la placa en la superficie de la mesa no debe estar en el centro exacto! ¡Ese es un error común! Aunque puede tener la misma cantidad de espacio a la izquierda y a la derecha de la placa del Router, el espacio en el frente y la parte posterior de la placa NO debe ser igual. Coloque la placa para que tenga más espacio en la parte delantera… Esa es su «superficie de trabajo» y el espacio adicional será útil. La parte posterior de la mesa (el área detrás de la broca del Router y donde se encuentra la cerca) requiere menos espacio.

Repisa

La placa del Router debe ubicarse en una repisa dentro de la superficie de la mesa.

  • Use un Router con una punta de patrón para quitar el material. La broca debe tener un cojinete entre la cuchilla y el mango, de esa manera, el cojinete se desplazará a lo largo de la plantilla de madera contrachapada.
  • Establezca la profundidad del bit más profunda que el grosor de la placa del Router. Todas las placas de los Router deben medir 3/8 de pulgada… Mida las suyas para estar seguro.
  • Taladre cuatro agujeros con una broca de 3/8 de pulgada para permitir que una cuchilla de sierra la atraviese.
  • Retire el centro cortando a lo largo del borde interior con una sierra de vaivén.
  • Agregue cuatro tornillos pequeños (posición como se muestra) para ajustar la altura de la placa del Router.
  • La placa del Router debe estar al ras con la superficie. Asegúrese de que su pieza de trabajo no «atrape» en el plato o la mesa. Lo mejor es tener la profundidad de la placa más baja, aproximadamente del grosor de una hoja de papel de oficina, en el lado de entrada (derecha) y más alta (nuevamente, el grosor de una hoja de papel de oficina) en el lado de salida (izquierda).

Paso 3: Termine el área de la placa del Router

La placa del Router tiene agujeros previamente perforados en las esquinas.

Con la placa de la rebajadora en su posición, use sus agujeros pretaladrados como guía para perforar la repisa que acaba de crear. (este paso no se muestra)
Observe que los agujeros están MUY cerca del borde. Eso es un poco demasiado inseguro en mi opinión. Prefiero tener los tornillos de montaje «agarrar» en más material. Entonces… haz lo siguiente:

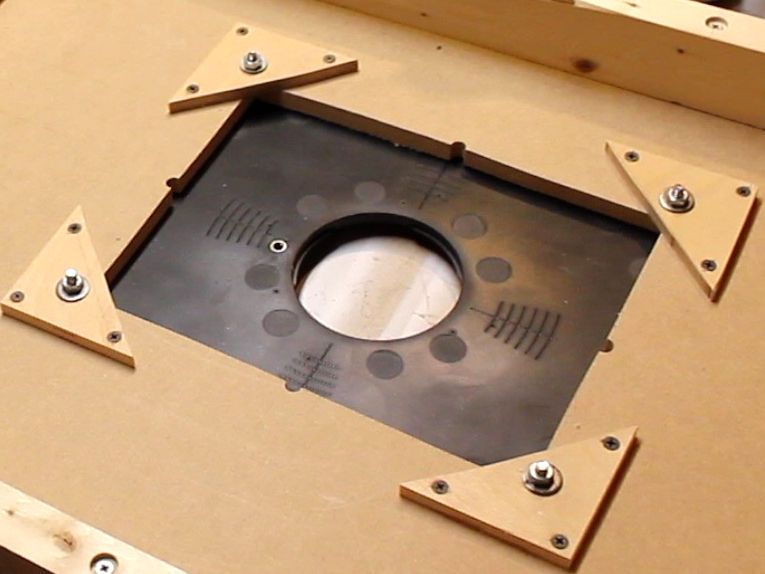

  • Reforzar el área de la placa del router
  • Corte una sección de la madera contrachapada de 3/8 de pulgada de espesor en triángulos. El tamaño exacto no es crítico.
  • En la parte inferior de la mesa, cubra las esquinas con este triángulo y asegúrelas con pequeños tornillos de madera. También usé cola de CA, pero el pegamento de CA probablemente no era necesario. Sin embargo, no hace daño usar pegamento CA además de tornillos.
  • Con la mesa colocada con la parte superior hacia arriba, use los agujeros que perforó anteriormente para perforar los triángulos de refuerzo de madera contrachapada que acaba de instalar.
  • Utilice los tornillos/arandelas/tuercas que vienen con la placa del Router para asegurarla.

¡Ya casi terminas!

Paso 4: Marco y patas de la mesa

Reforzar la superficie de la mesa

  • Corta dos secciones de madera de 2×3 a la longitud de la mesa.
  • Opcional: Muele la madera de 2×3 para que todas las superficies sean 90 grados y paralelas. (Este paso no se muestra. Se necesitan herramientas adicionales si hace esto… De nuevo, esto es totalmente opcional)
  • Pegue la madera en la parte inferior de la mesa y aplique con los tornillos de la plataforma.

Crea las patas de la mesa

  • Corta cuatro piezas de madera de 2×3 para las piernas. La longitud que elija para usted. Elija una longitud que produzca una altura cómoda para ti. Obviamente, asegúrese de que el Router tenga suficiente espacio cuando finalmente lo monte debajo de la superficie de la mesa.
  • Coloque la guía de inglete de la sierra de mesa a 5 grados y corte las patas según el tamaño.
  • Asegúrese de que cada pata sea del mismo tamaño. Usé dos poderosos imanes para marcar las ubicaciones de corte. Los imanes pueden ser una forma segura y precisa de garantizar que su pieza de trabajo no rebote hacia usted.
  • Instale las patas de la mesa
  • Aplique pegamento de madera a las patas y manténgalos en su lugar con abrazaderas.
  • Use los tornillos de la plataforma para asegurar las patas de la mesa al armazón de refuerzo.

Travesaños de patas de mesa

  • Use una pieza de madera de 2×3 para usar como travesaños. En mi caso, utilicé dos piezas de madera contrachapada de 3/4″ pegadas juntas…
  • Las patas ya están en un ángulo de 5 grados… Pero las vigas transversales más largas te permiten evitar hacer un corte de inglete compuesto más complicado. Básicamente, hacerlo de esta manera dará como resultado una tabla que es solo segura y mucho más fácil de construir. Fácil = ¡bien!

Refuerzo final

  • Corta pedazos de madera de 2×3 para cubrir el área corta de la mesa. Mida el área en su mesa y corte estas piezas a esa distancia.
  • Aplique pegamento y asegúrelo con abrazaderas para asegurar un buen contacto con la parte inferior de la mesa
  • Atornille estas piezas de soporte en su lugar como se muestra.

Paso 5: Toques finales y reflexiones finales

Instalando su enrutador

Siga las instrucciones de la placa del Router para montar su herramienta. Cada fabricante tiene pasos ligeramente diferentes. ¡No te preocupes, es fácil!

Poder

Use una banda de alimentación eléctrica para encender y apagar el equipo fácilmente. Esto le impide alcanzar debajo de la mesa para ubicar el disparador de encendido/apagado que está conectado al Router.

Cerca

Use una pieza gruesa de madera como una valla. ¡Asegúrate de que la madera esté plana! Use abrazaderas para asegurar la cerca a la mesa. Aunque esto no se verá tan elegante como las cercas de Router profesionales, puede estar seguro, que será absolutamente tan preciso… ¡Si no más preciso!

Asegure su mesa para que nunca se mueva

¡Fije su Router a su mesa de trabajo antes de usarla! Mejor aún, use tornillos para asegurarlo.
¡Disfruta de tu nueva mesa de Router! Sea seguro y siga todas las instrucciones y precauciones del fabricante de la herramienta. Su mesa le dará una vida de precisión.
