¡Estantería Modular de Distintos Diseños y Usos!

1520
views

Hace un tiempo me inspiré en las estanterías de J1studio. Primero las prototipé en papel y luego con mucha más precisión. Recomiendo probar la segunda iteración, uno mismo antes de comenzar con la versión de madera bastante más cara de estas estanterías. También es mucho, mucho más fácil hacer esto en papel que en madera contrachapada (puedes actuar como si fuera 2D). Pero necesitaba tomar esto todo el camino e imitar correctamente.

Así que aquí está mi opinión sobre los Estantes-T. Hermoso, modal, muebles. Es plano hasta que lo instales; cuando se instala con ranuras fáciles y cremalleras para que sea permanente, parece una escultura. Algo así como Legos para adultos y útiles.

Paso 1: Materiales

Materiales:

  • Madera contrachapada (una pieza de 4″ x 8″ – 1/2″ forma 16 de los triángulos básicos).
  • Un poco de madera contrachapada de 1/4″ para cortar con un patrón láser (o hacer el patrón de otra manera).
  • Cremalleras en la cantidad de aproximadamente 32 por hoja de madera contrachapada (las de acero inoxidable se ven realmente elegantes)
  • Algo para tratar la madera
  • Tornillos y clavos.

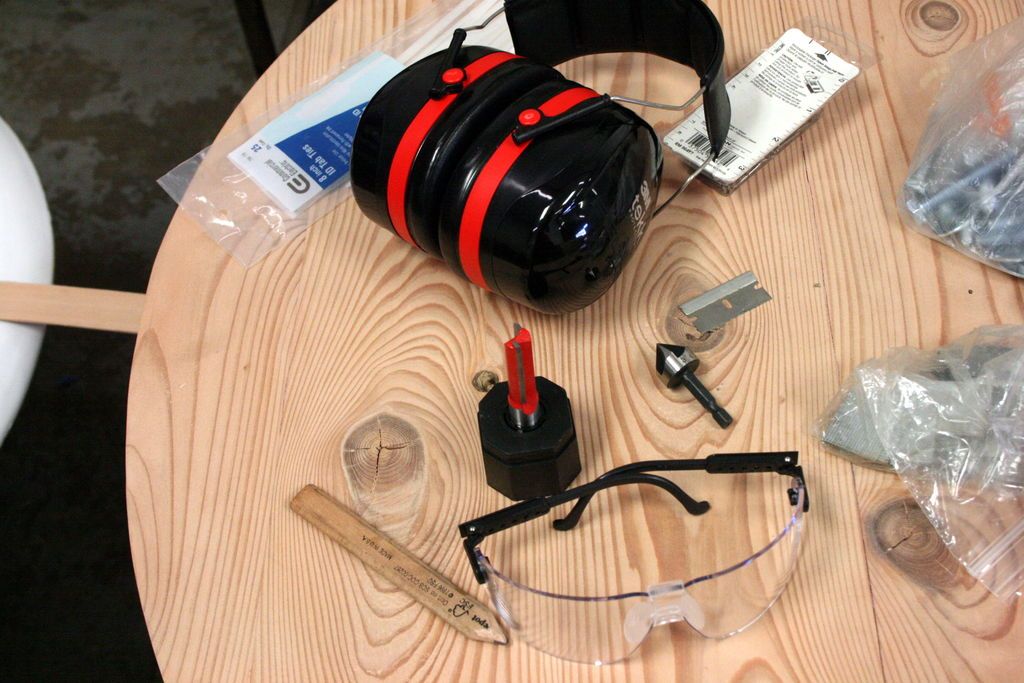

Herramientas:

  • Router: Punta de 1/2 «con rodamiento en la parte superior (para montar en el patrón y sacar las ranuras)
  • Ángulo de 45 grados (para biselar los bordes)
  • Sierra de mesa
  • Equipo de seguridad (protección ocular, protección auditiva, máscara de respiración)
  • Lijadora
  • Sierra circular
  • Cortador láser o una alternativa (para hacer el patrón)

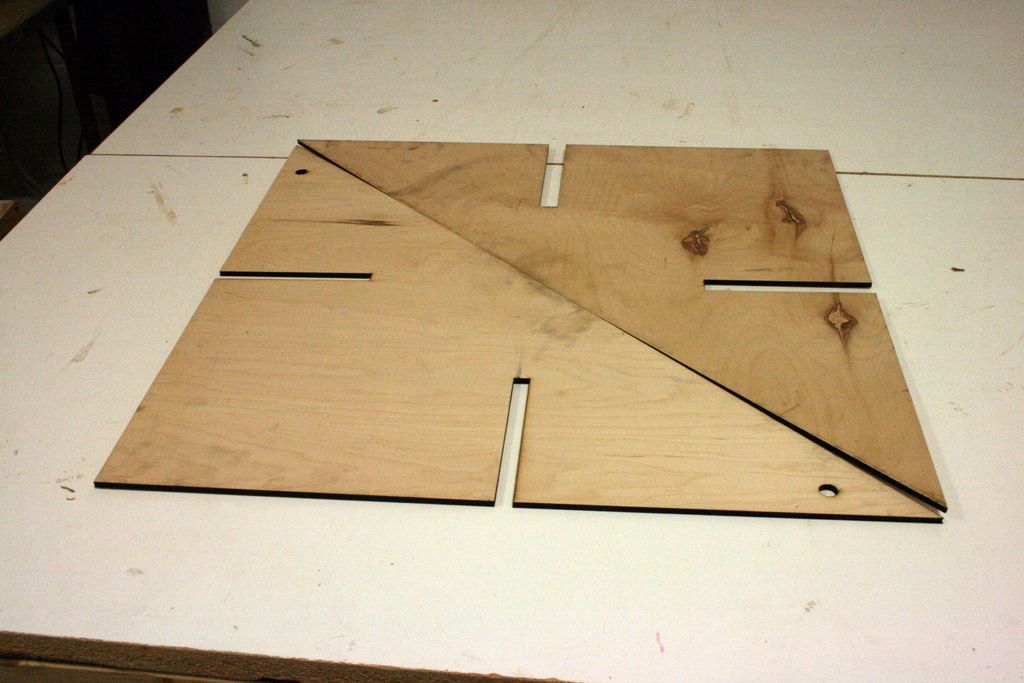

Paso 2: Corta una plantilla

Hubiera subido un archivo de Inkscape del patrón que necesitarás para el Router, pero el mío estaba mal de todos modos. Haga una matemática cuidadosa y cree un buen patrón.

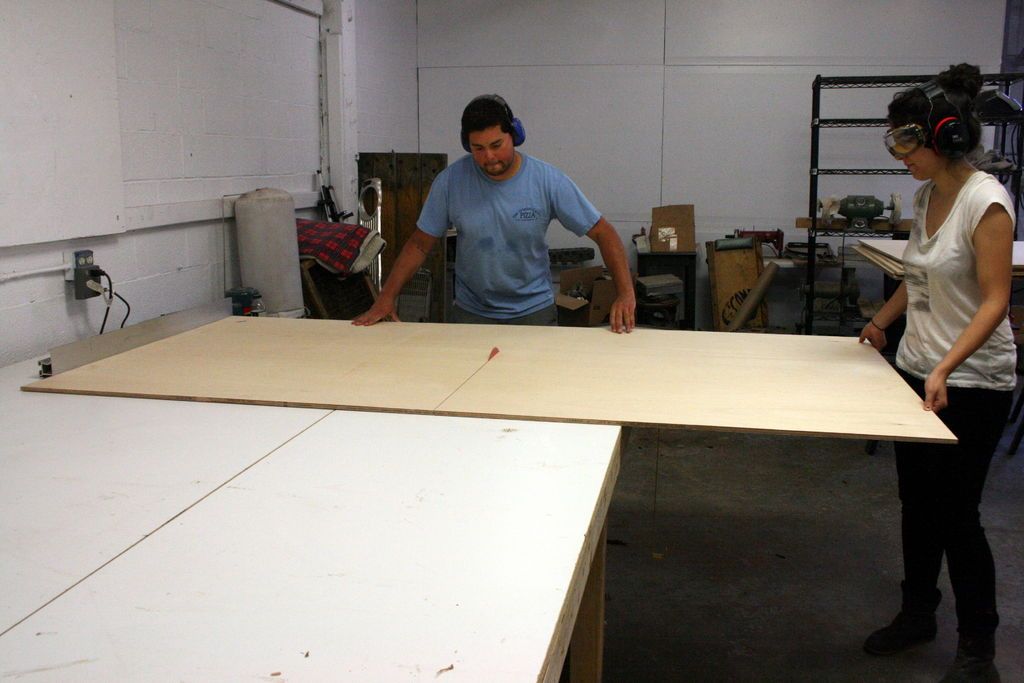

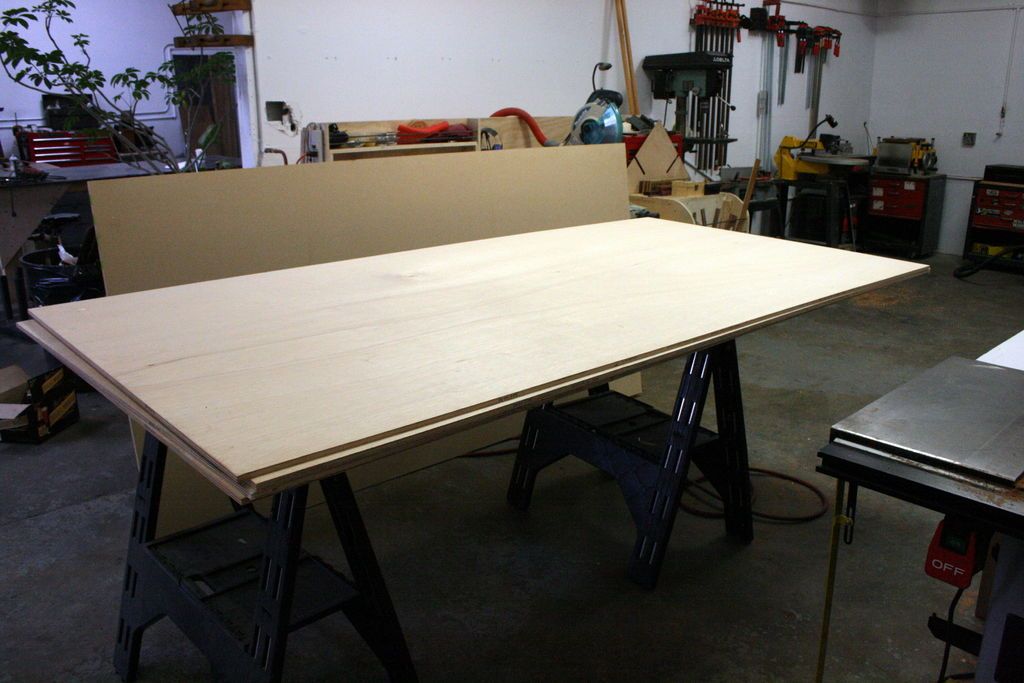

Paso 3: Cortar la madera contrachapada

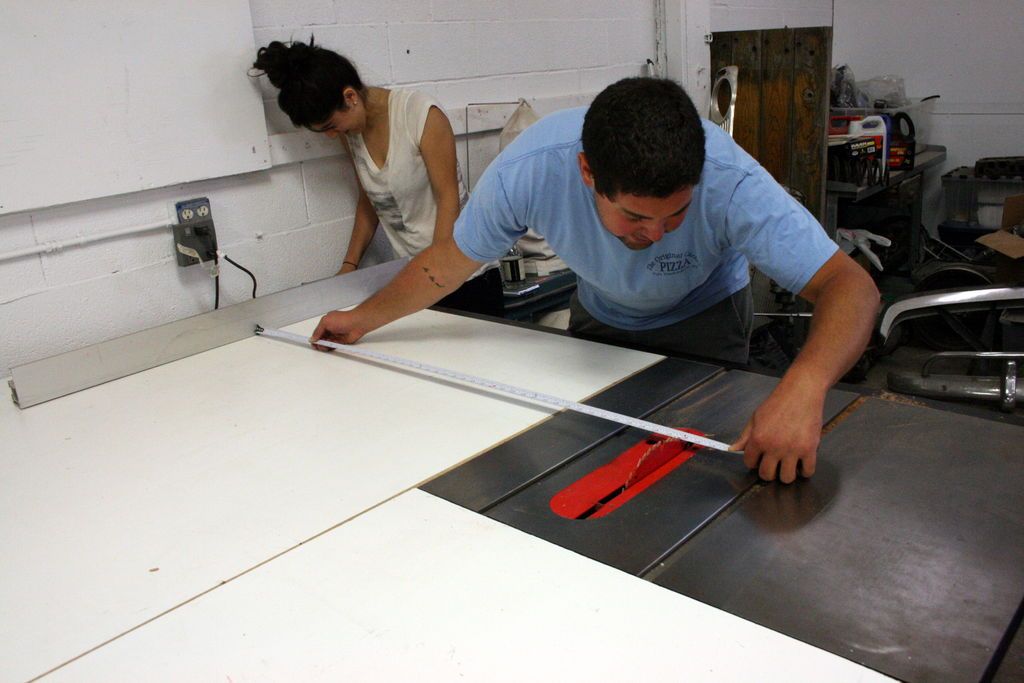

En la mesa vi:

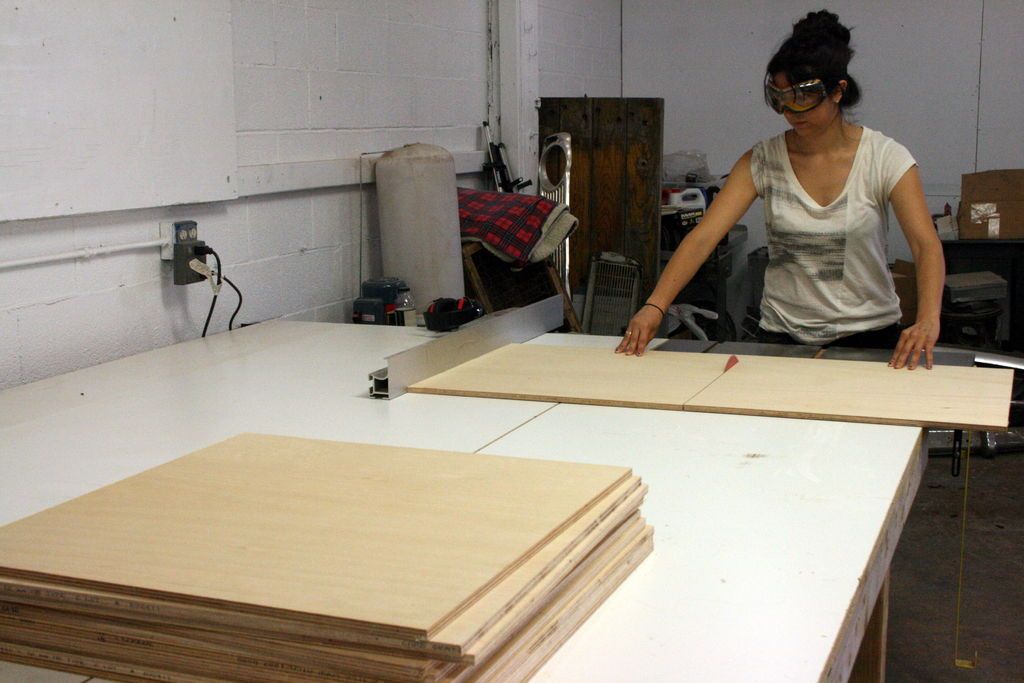

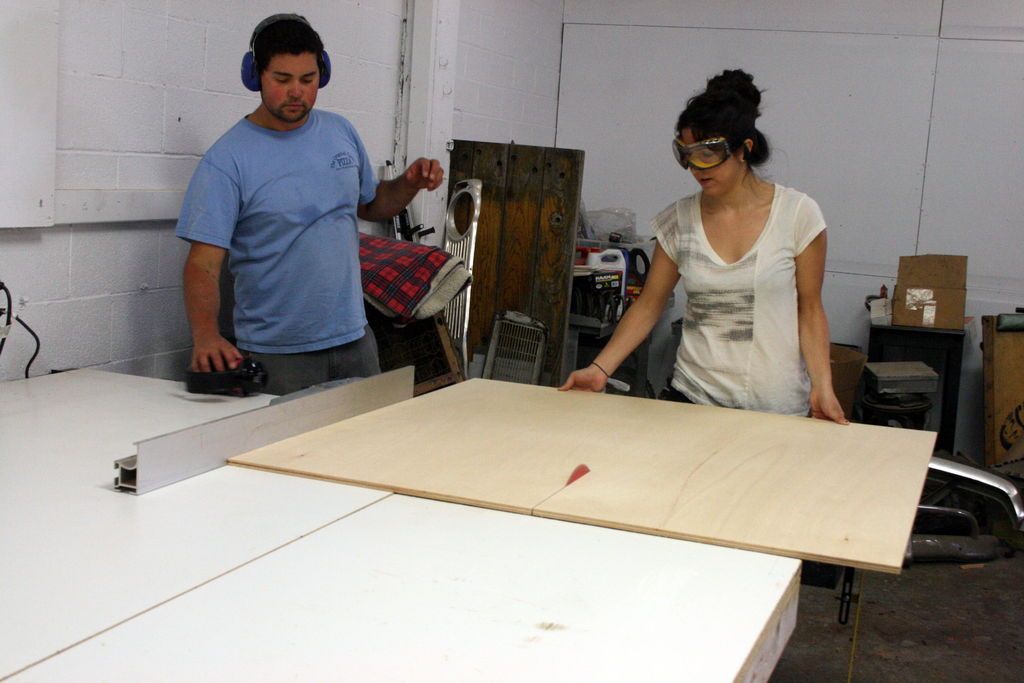

  • Cortar la hoja de 4’x8′ de madera contrachapada de 1/2 «por la mitad para hacer cuadrados de 4′.

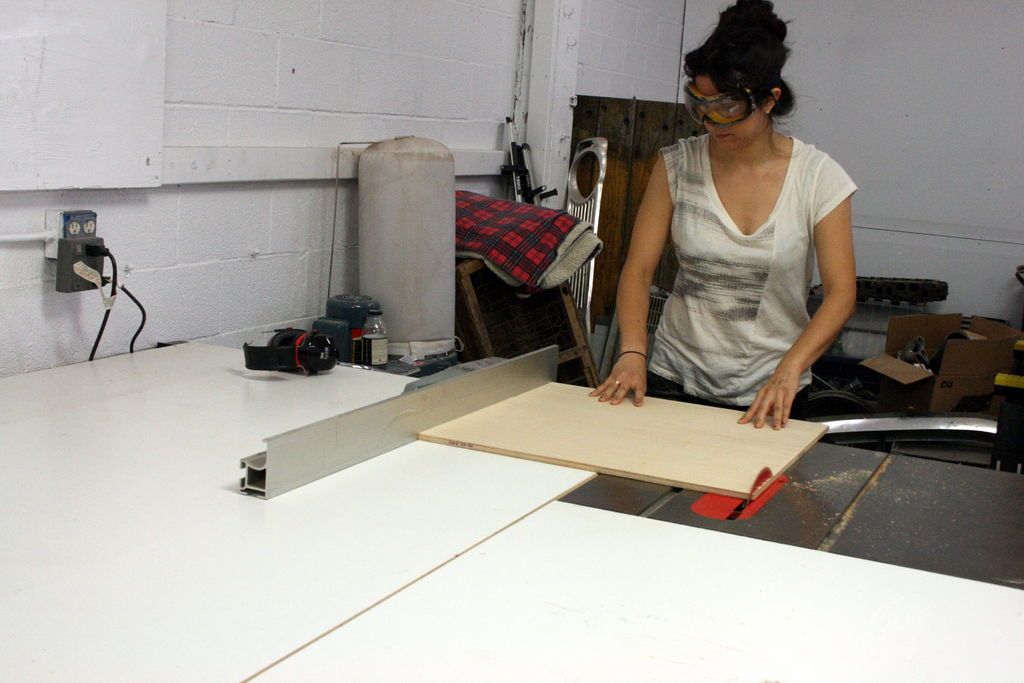

  • Haga cuadrados exactos de 23 3/4″, asegurándose de cortar en todos los bordes para que ninguno de los cortes originales (no podemos confiar en los cortes en el contrachapado común) permanezca.

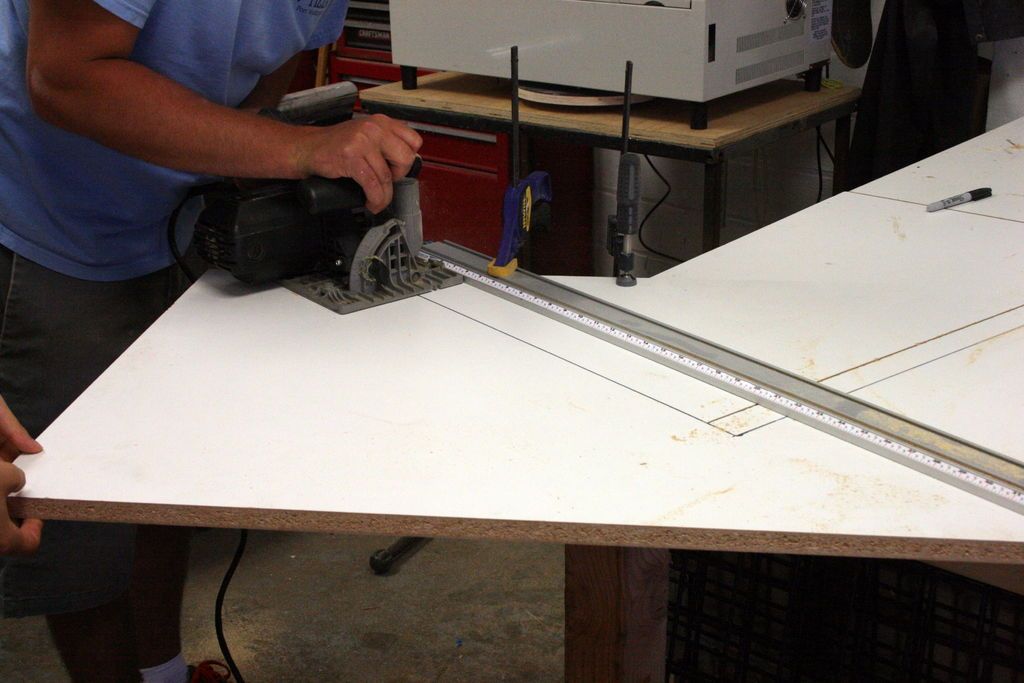

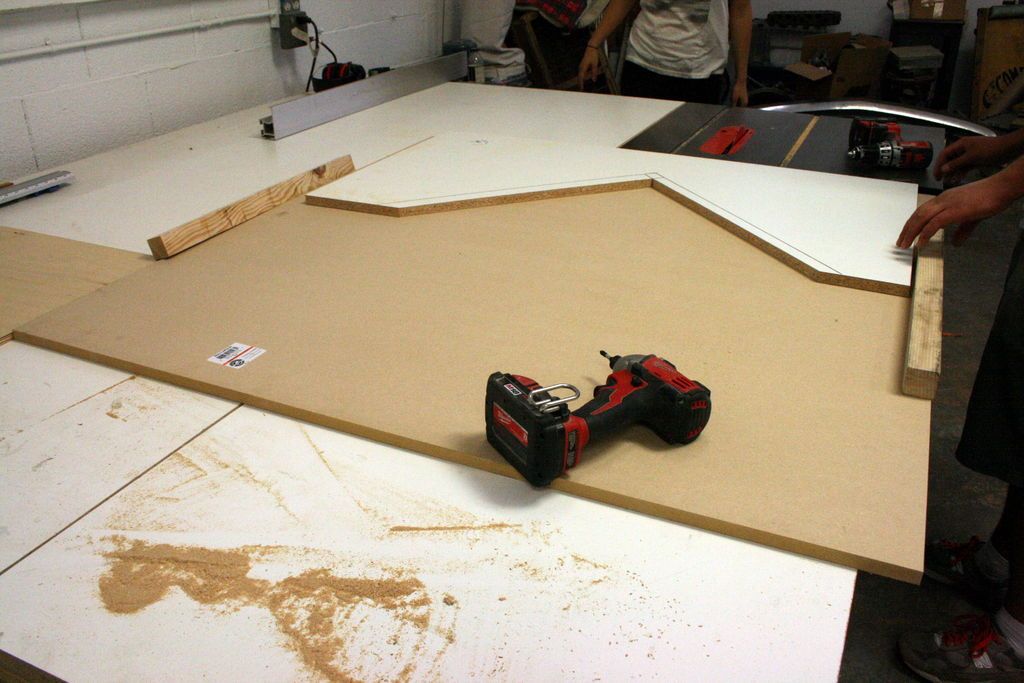

Paso 4: Hacer un trineo

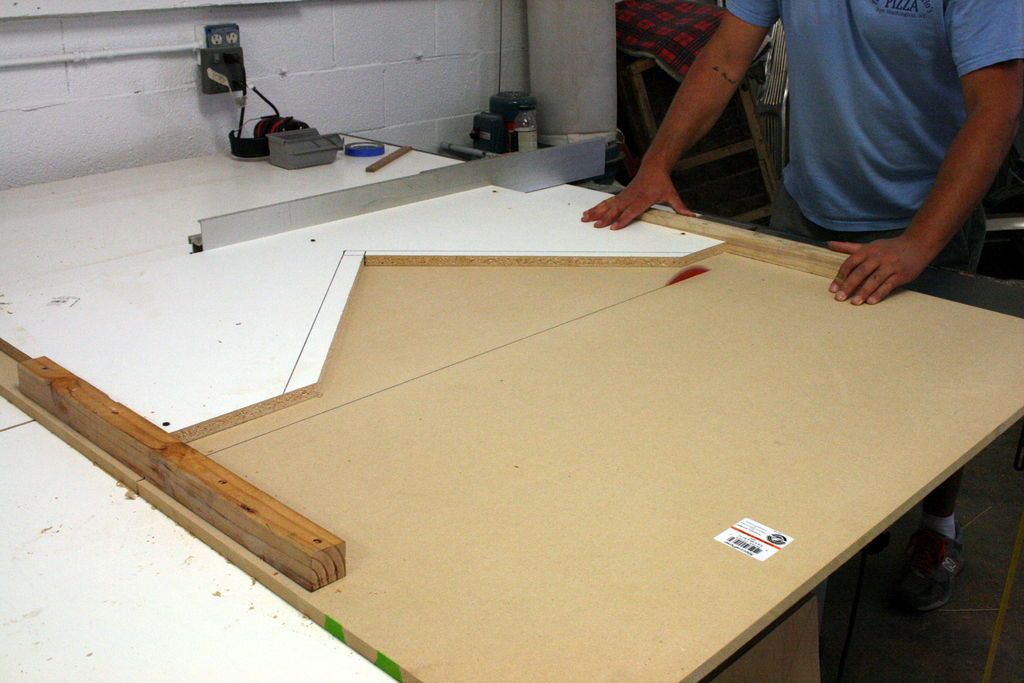

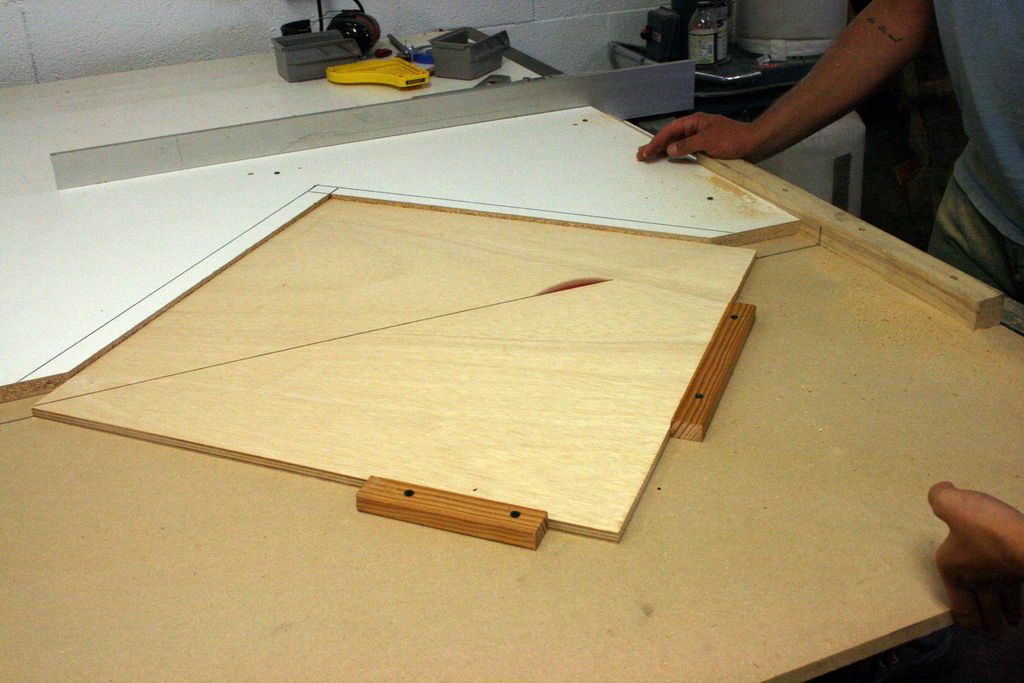

Usando madera de desecho, haga un trineo para cortar los triángulos.

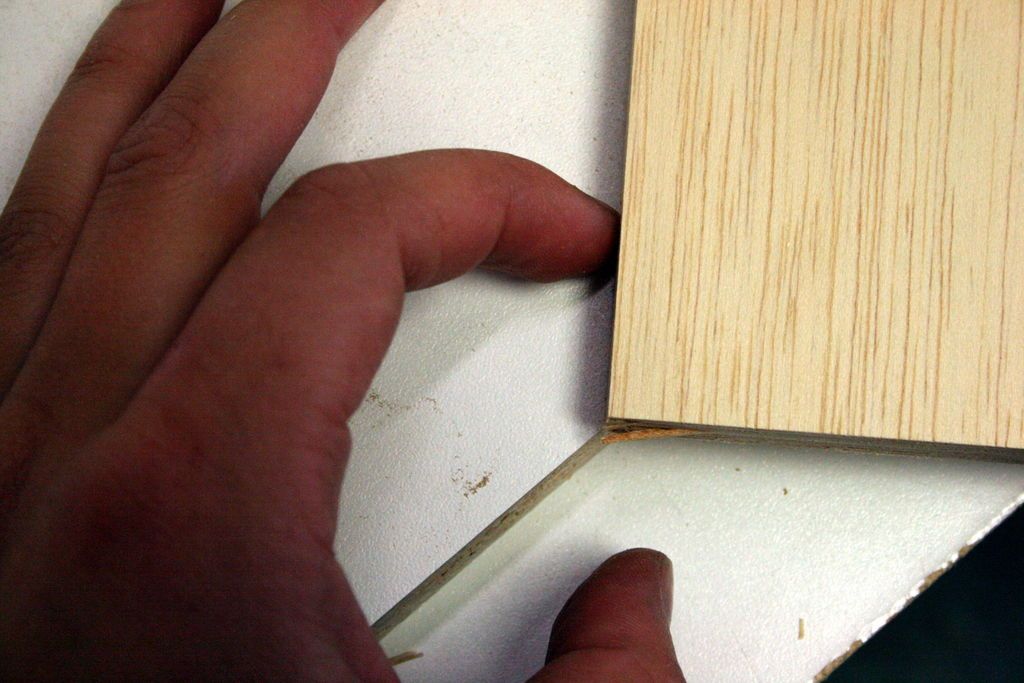

Alinea uno de tus cuadrados para que una diagonal esté exactamente en el borde de la madera contrachapada. Trace el triángulo sobre la madera y córtelo, desplazado hacia adentro, con la sierra circular. Esto ahora debe ajustarse a un cuadrado de madera, de modo que la diagonal se empuje un poco hacia afuera para permitir que la sierra de tabla la atraviese.

Esto realmente es lo suficientemente bueno para cortar la sierra de mesa. Pero si desea hacerlo más fácil para ti, móntelo en una pieza más grande de madera contrachapada y móntelo como se muestra. Conecte los dos extremos (donde la sierra no pasará) con piezas de madera estabilizadoras como se muestra.
Coloque su cuadrado en la plantilla y agregue algunos trozos de madera.

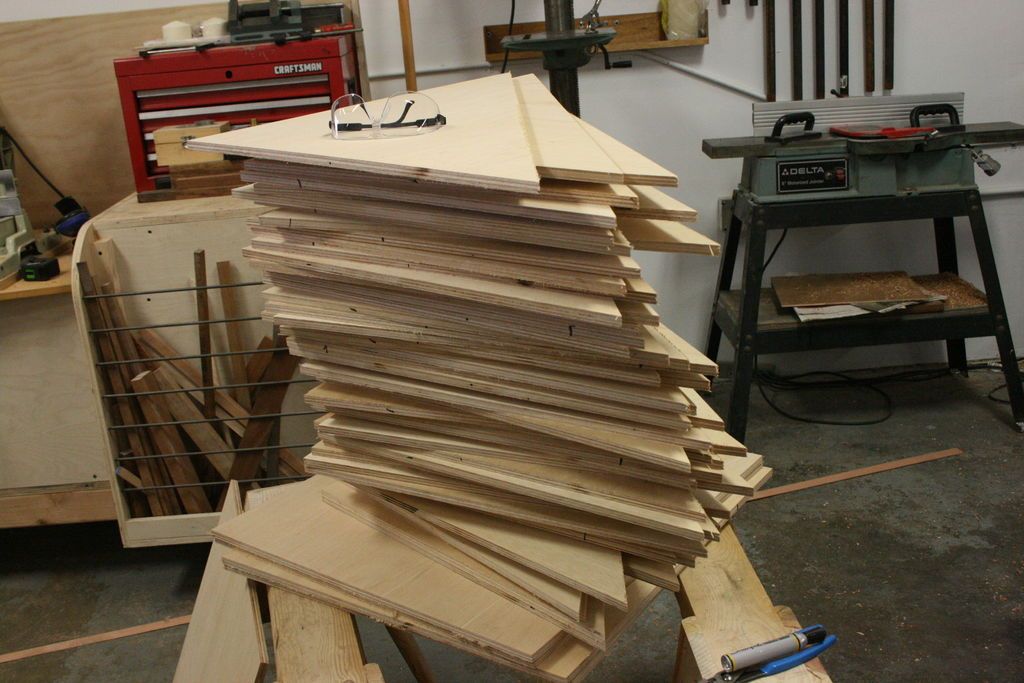

Paso 5: Cortar triángulos

Levante la cuchilla de la sierra de mesa a través del trineo.

Para cada cuadrado:
Coloca el cuadrado en el trineo. Reduce el centro con una sierra de mesa.

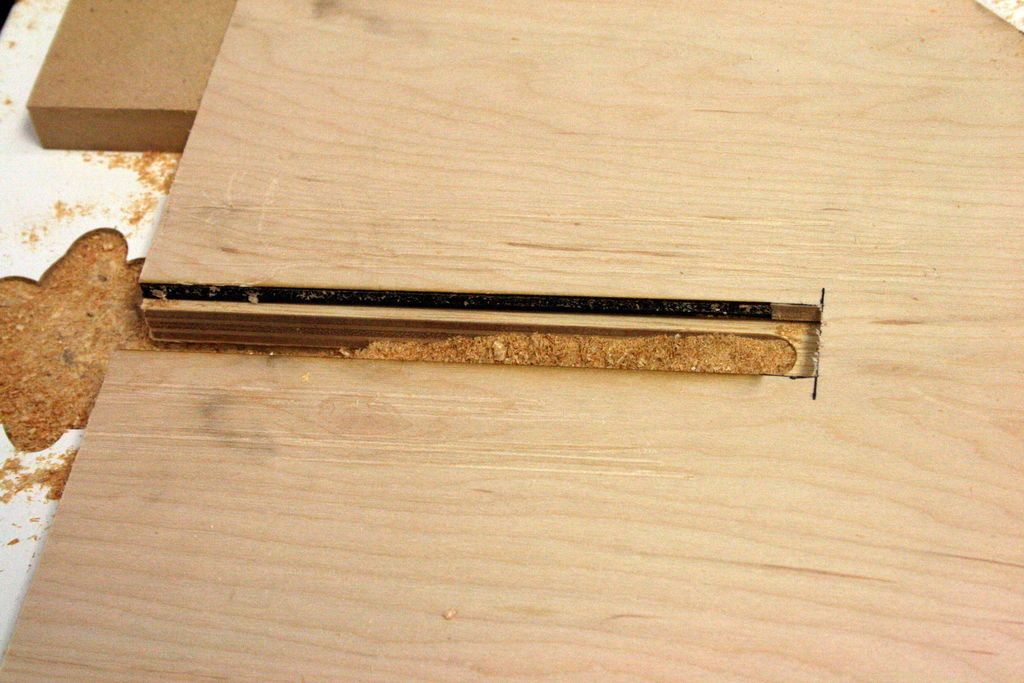

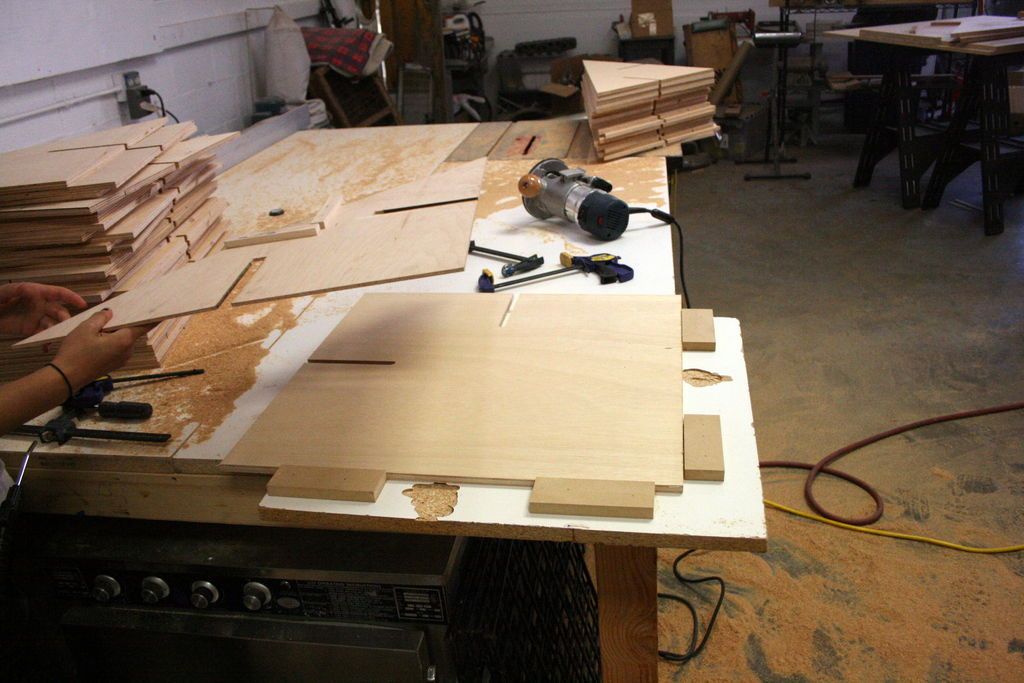

Paso 6: Ranuras

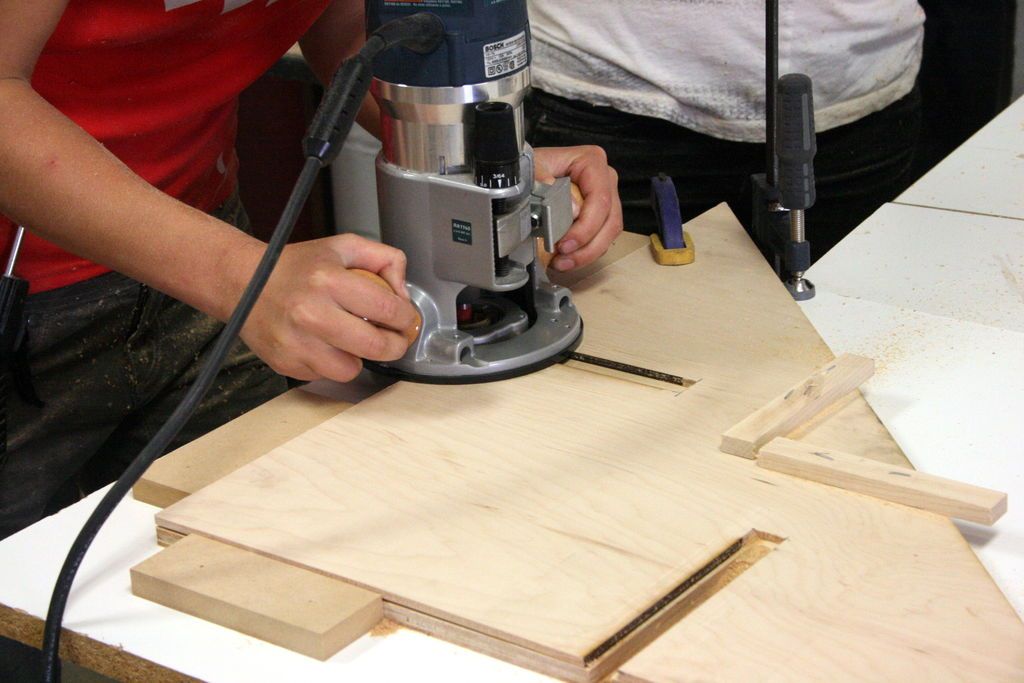

Querrá hacer otra plantilla para mantener su patrón en la parte superior de un triángulo.

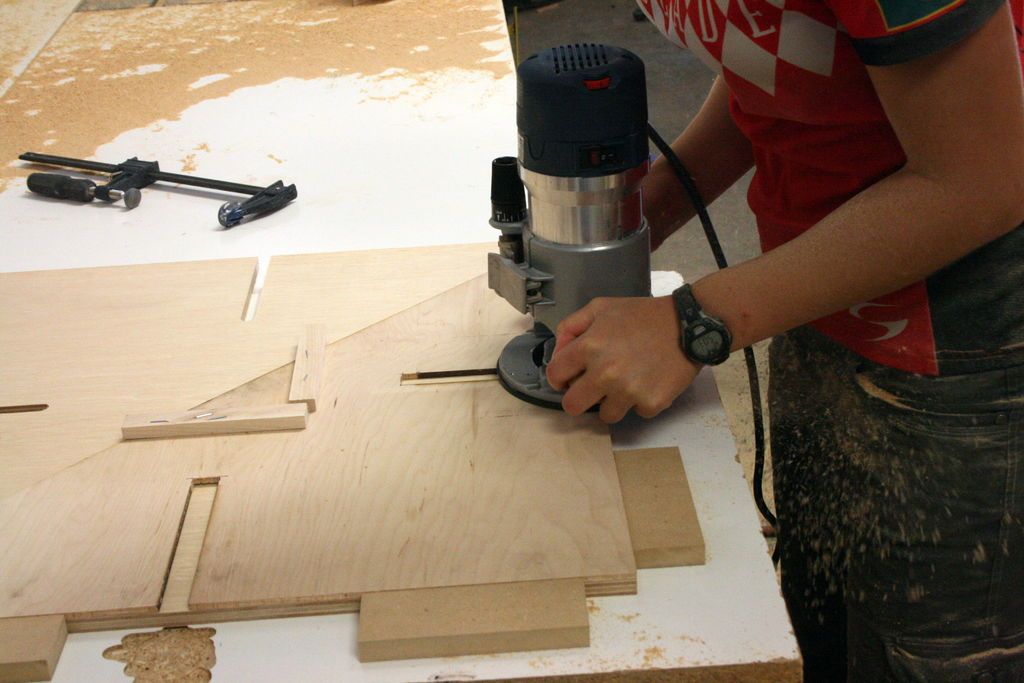

Coloque su triángulo, luego el patrón en la parte superior, y sujete en su lugar.

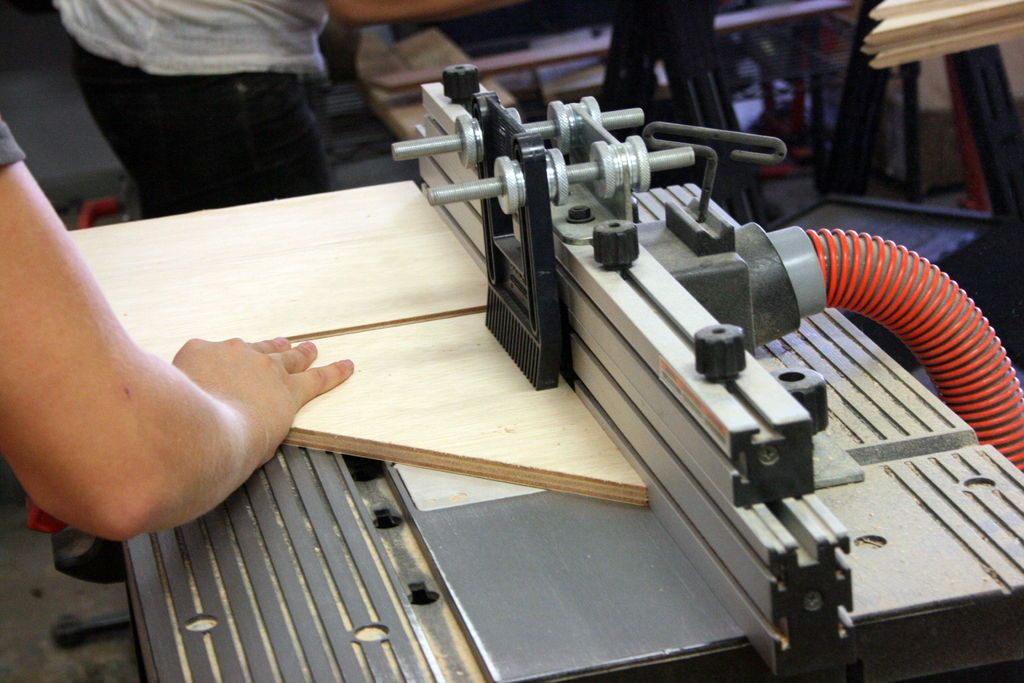

Paso 7: Bordes biselados

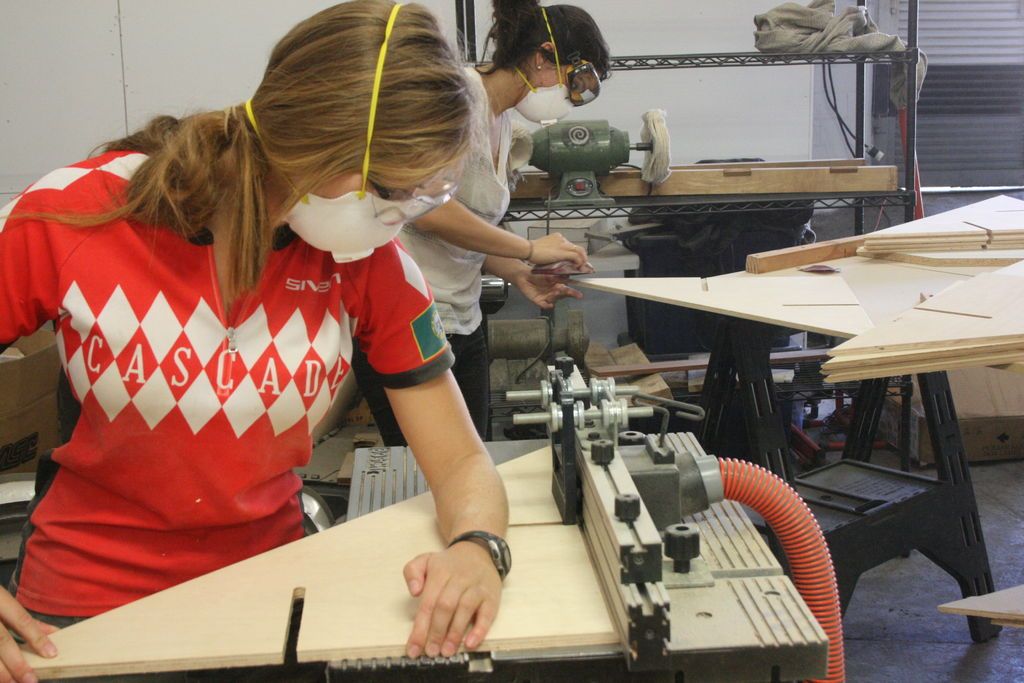

Para que las estanterías se ajusten adecuadamente, use el Router de 45 grados para crear ángulos biselados de 45 grados en las patas del triángulo. Los biseles deben encontrarse en un punto en el centro del espesor de la madera contrachapada.

No bisele la hipotenusa, no es necesario.

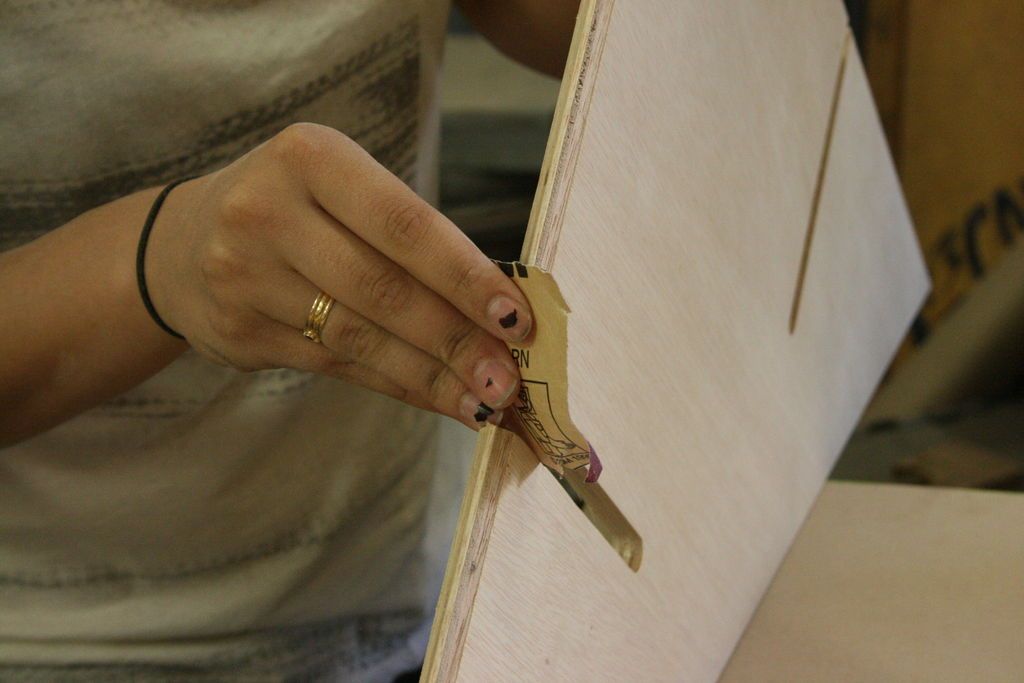

Paso 8: Lijado

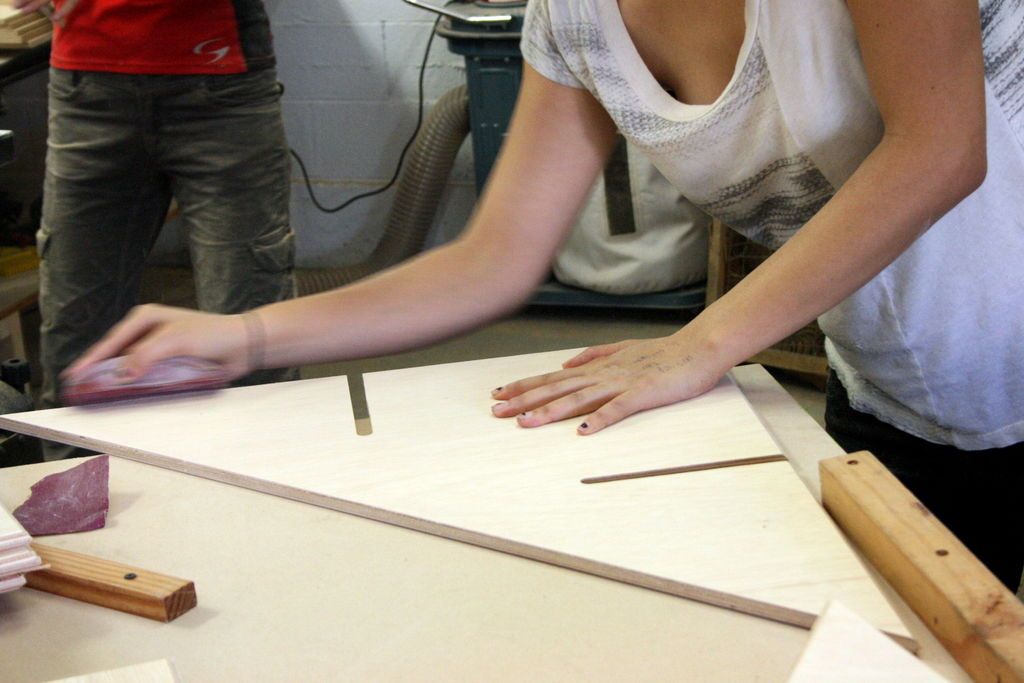

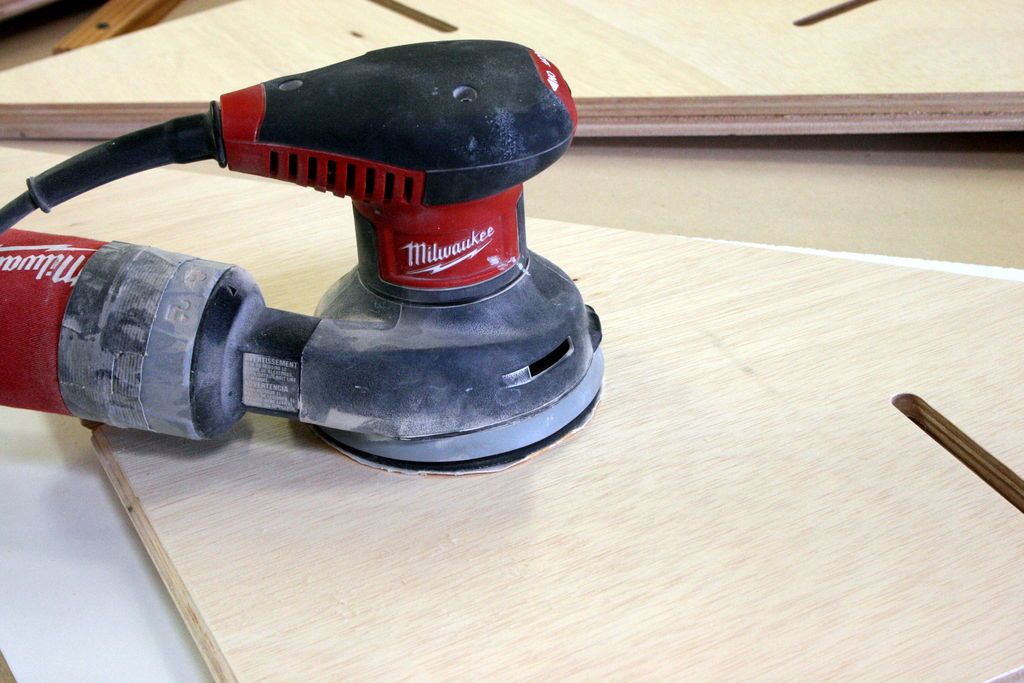

Lije todo para que sea agradable y suave. Puede usar una lijadora circular de potencia en los planos.

¡No lije a través de la capa superior de la madera contrachapada!

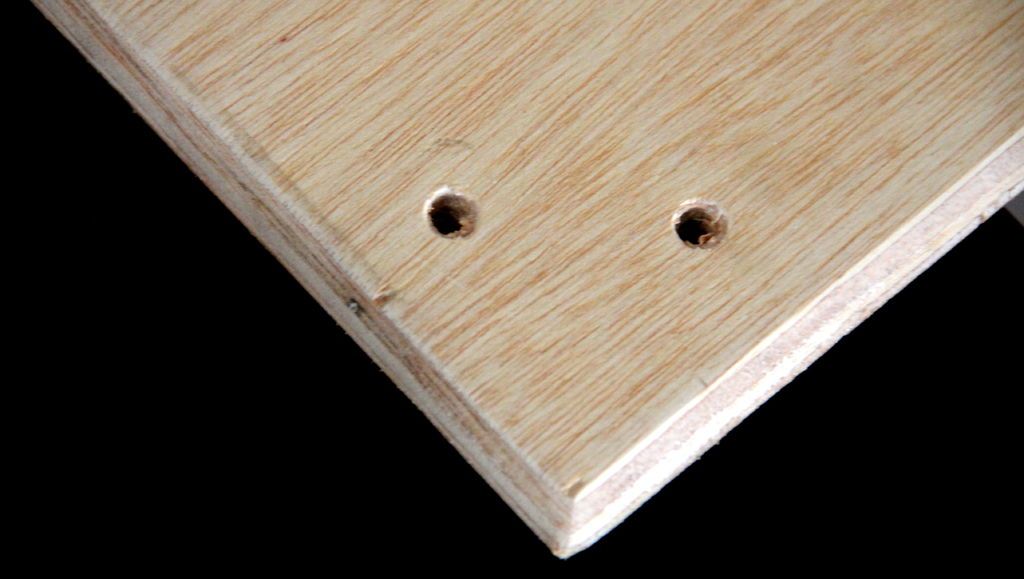

Paso 9: Agujeros de taladro

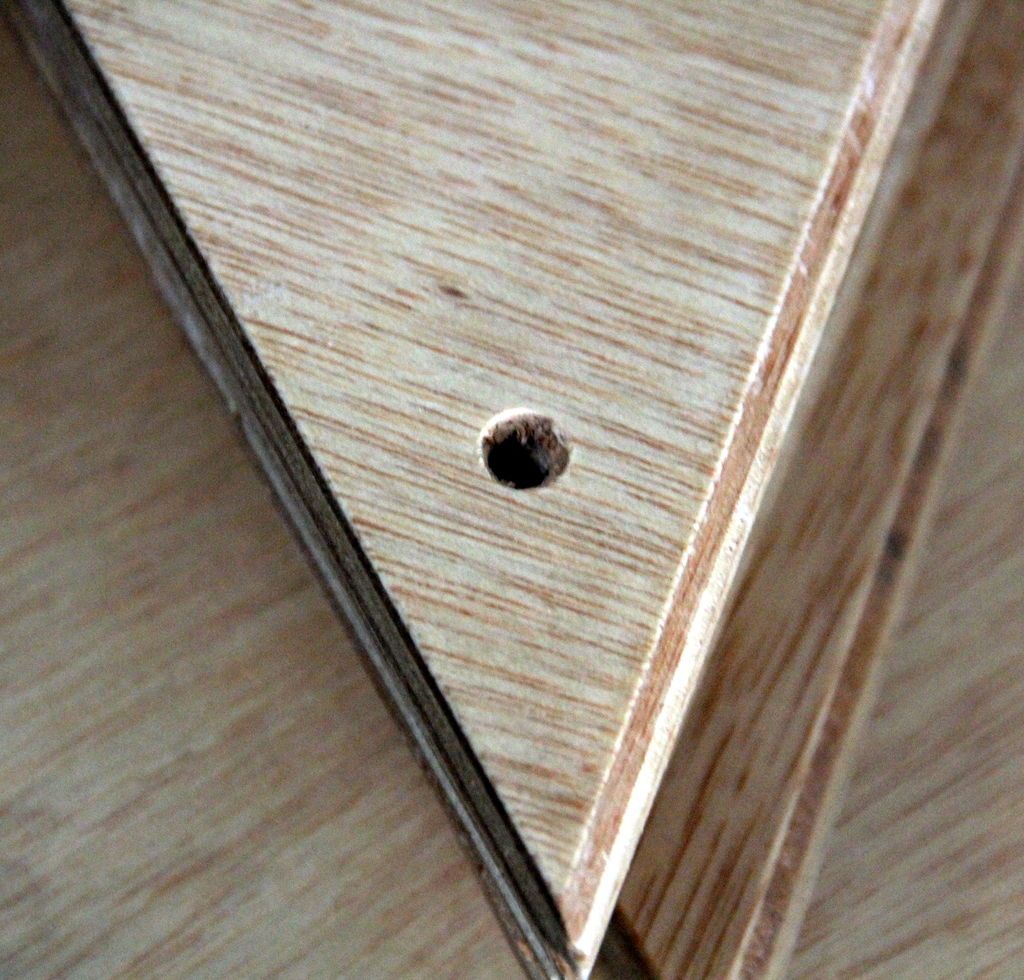

Necesitas un agujero en las esquinas agudas de cada triángulo y dos en la esquina del ángulo derecho. (Si esto tiene más sentido: supongamos que dejaste todo en escuadra. Haz dos agujeros en cada una de las esquinas, que deben reflejar a lo largo de las diagonales. Los triángulos más pequeños son lo que obtienes si cortas a lo largo de las diagonales).
Taladre a un tamaño que se ajuste a la brida y luego avellane.

Paso 10: Finalizar

Haga más lijado que considere necesario.

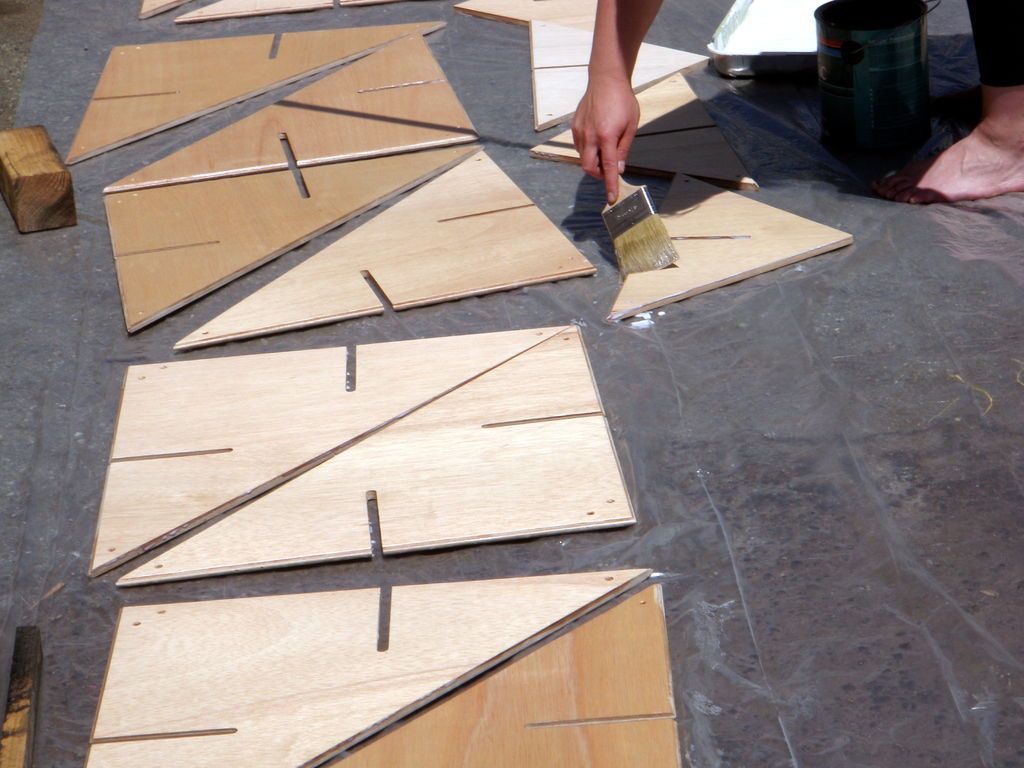

Pintura en el tratamiento de acabado.

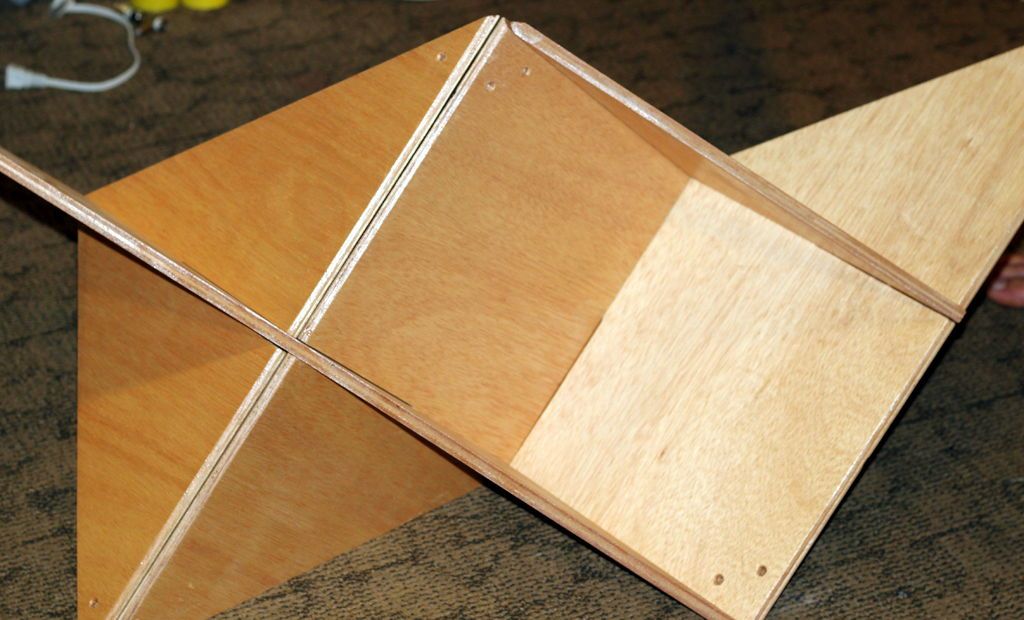

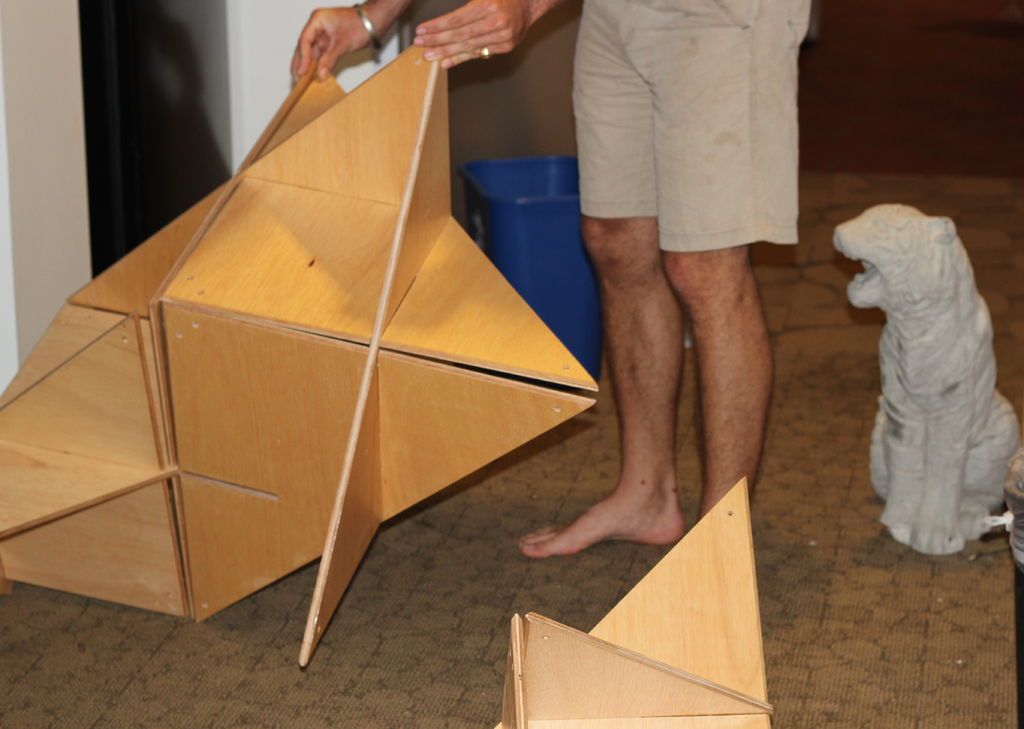

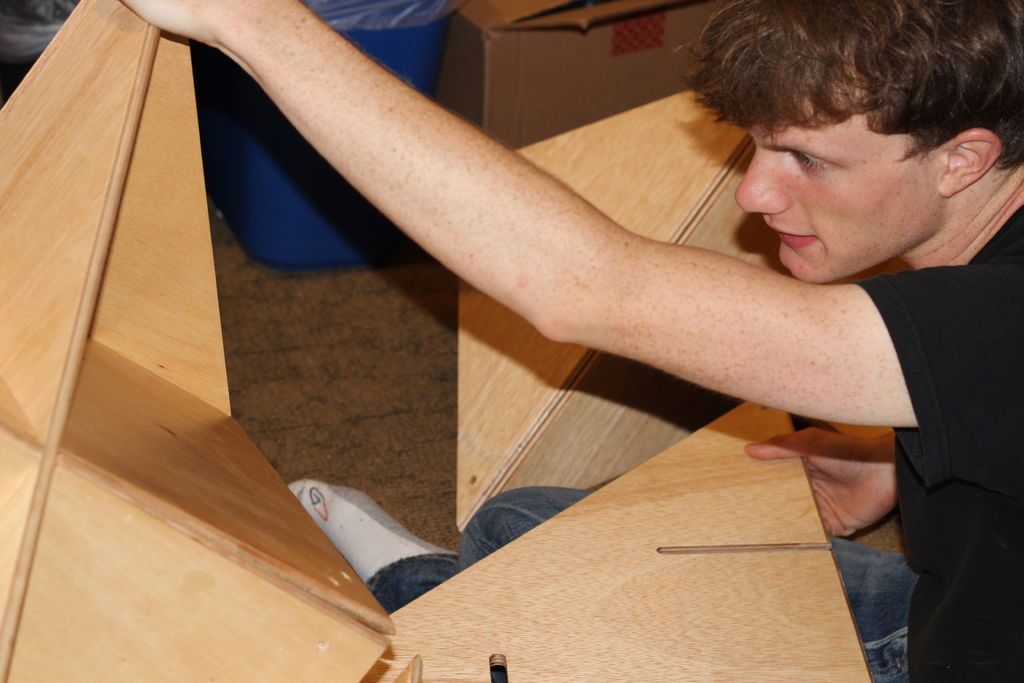

Paso 11: ¡Ensamblar!

¡Traga tus piezas juntas! Es realmente divertido.
Para inspirarte, echa un vistazo al sitio del diseñador: http://www.j1studio.com/furniture/tshelf/

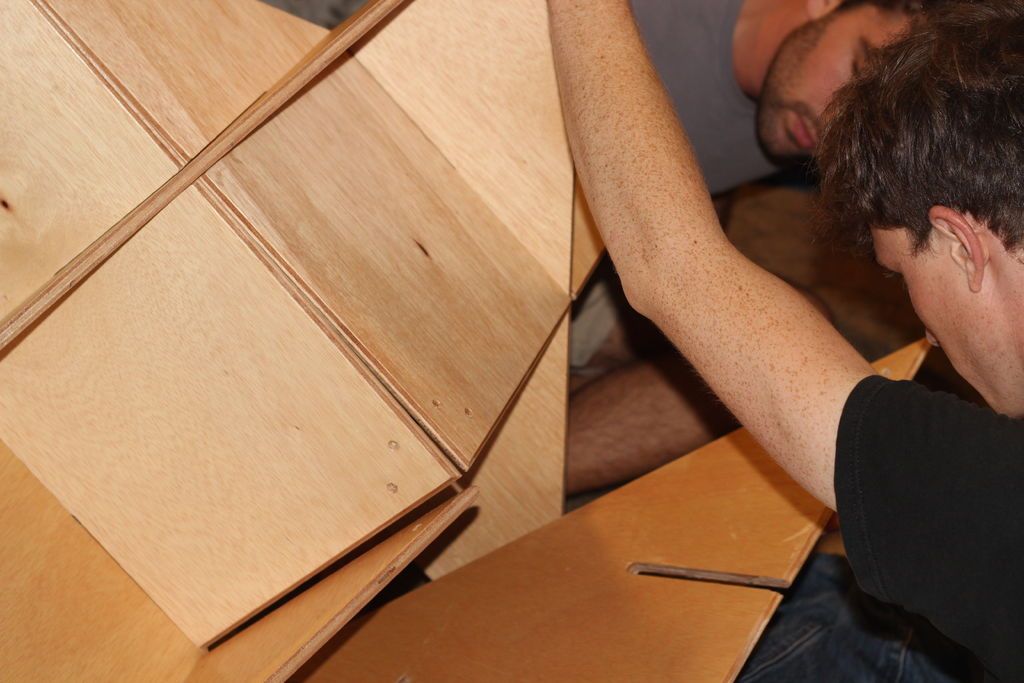

Paso 12: Cinta de amarre

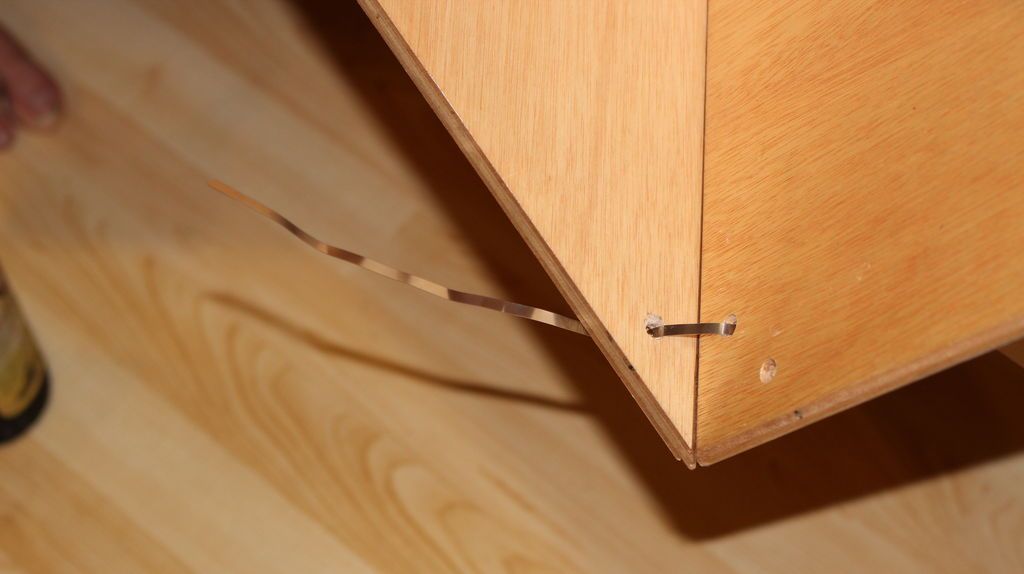

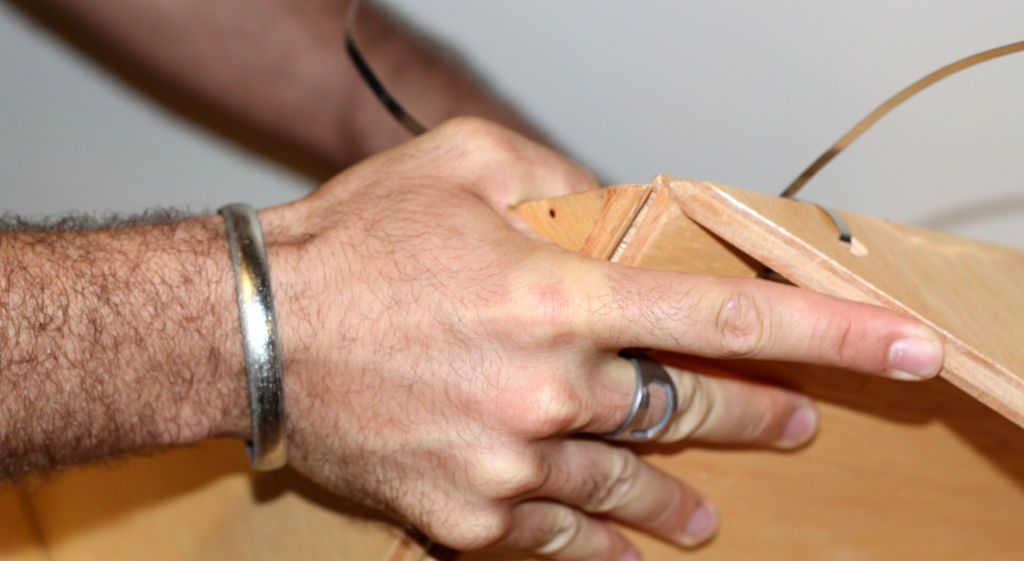

Cierre las piezas de unión a través de los agujeros en la esquina.
También consulte, en el sitio web del diseñador, la idea de suspender los estantes a través de los orificios con cables de acero en lugar de cordones. ¡Genial!

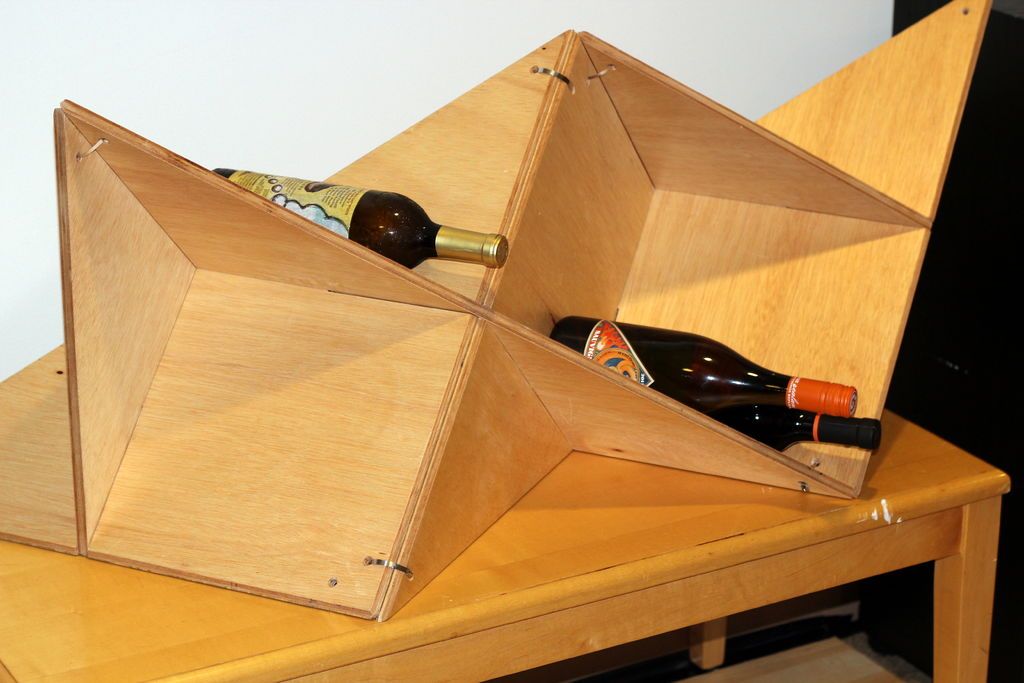

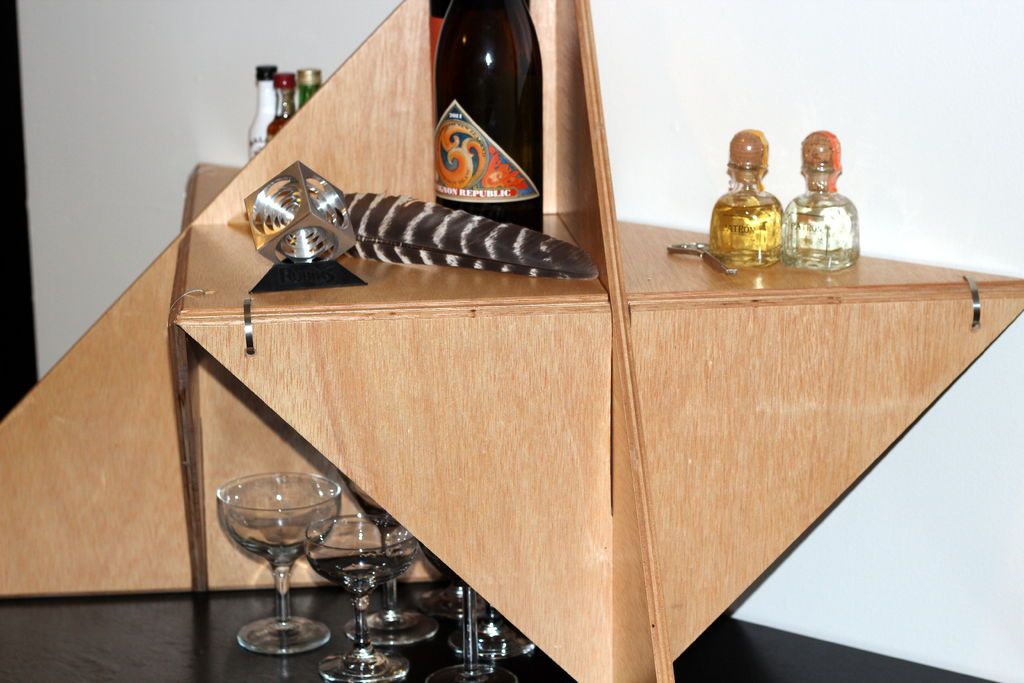

Paso 13: Piezas terminadas

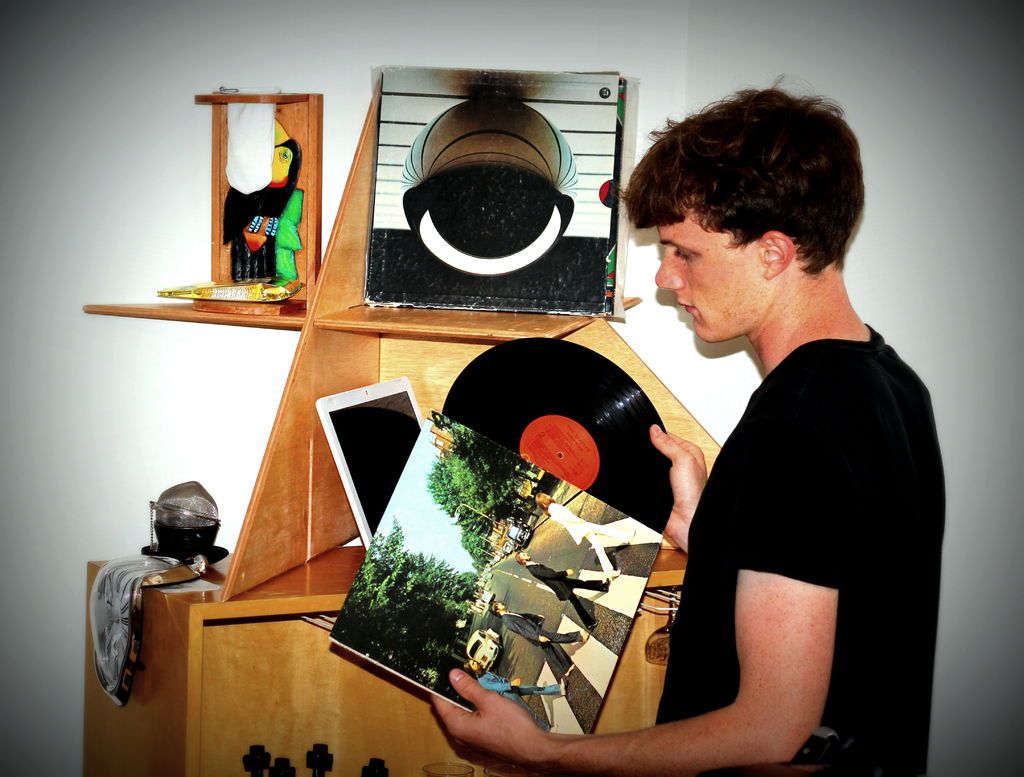

Sus estantes pueden verse bien en cualquier cantidad de configuraciones. ¡Así es como configuré el mío! (La vida del dormitorio es bastante difícil, ¿verdad?)
