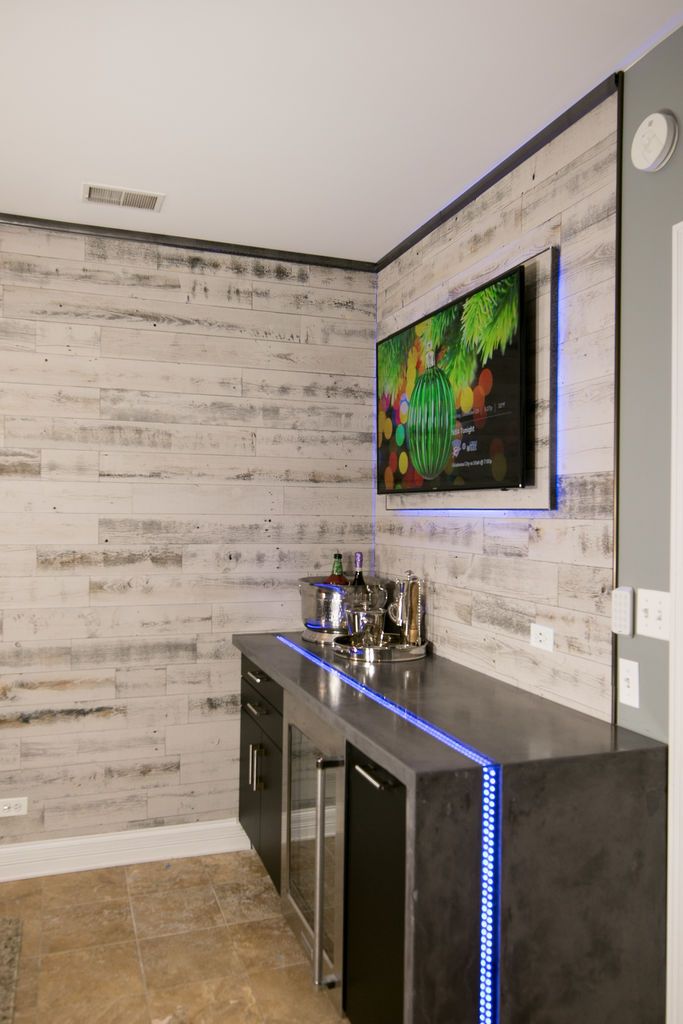

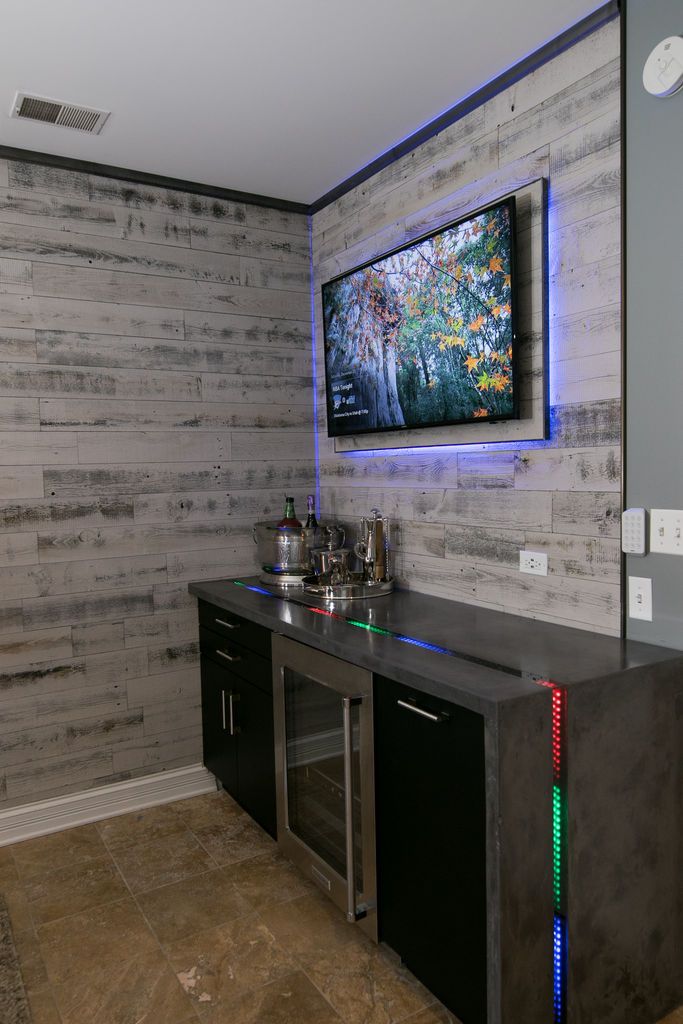

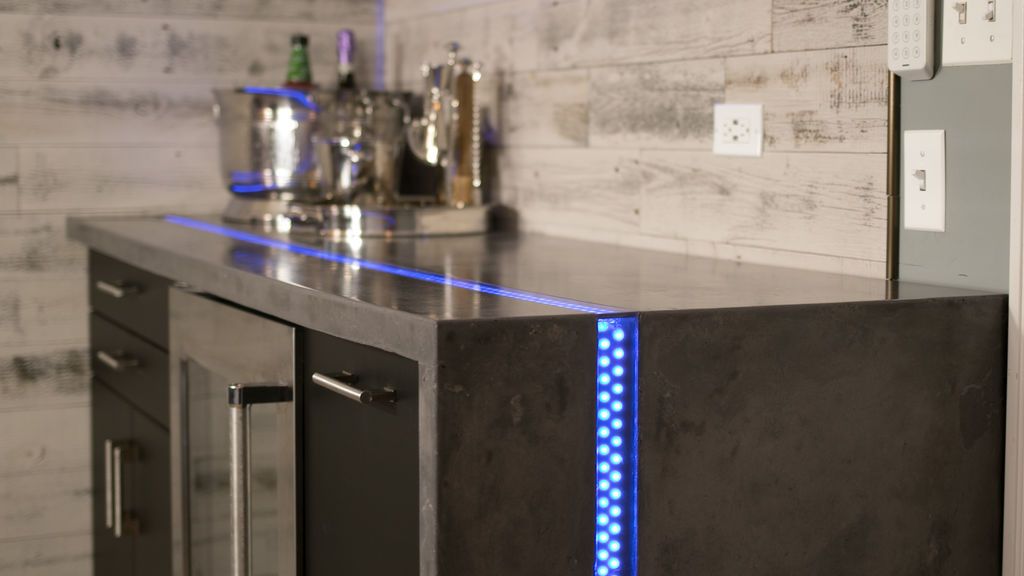

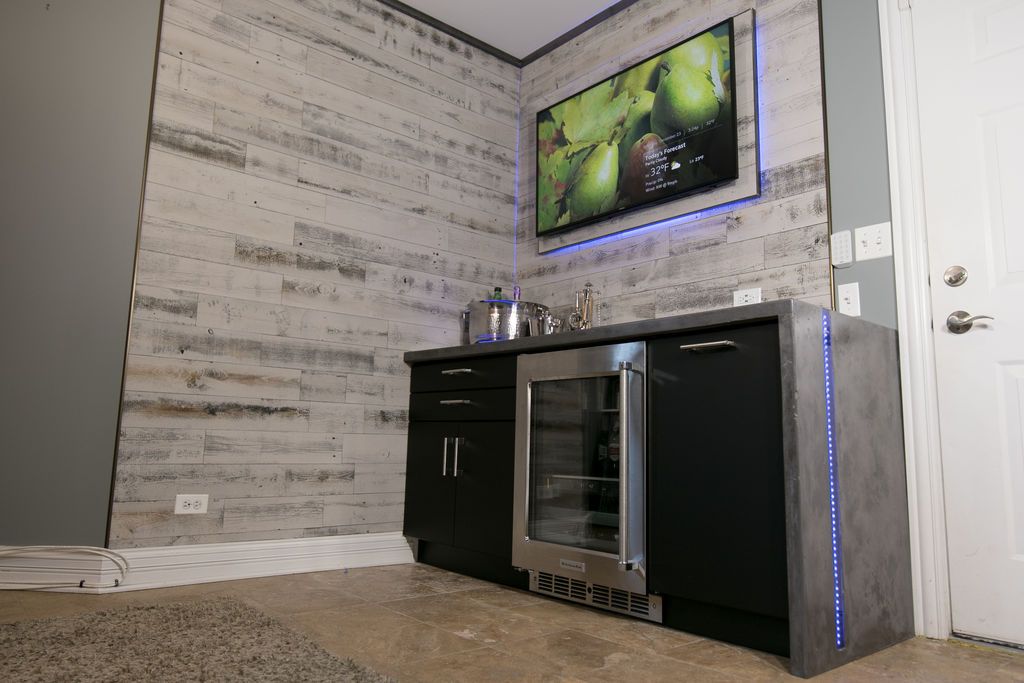

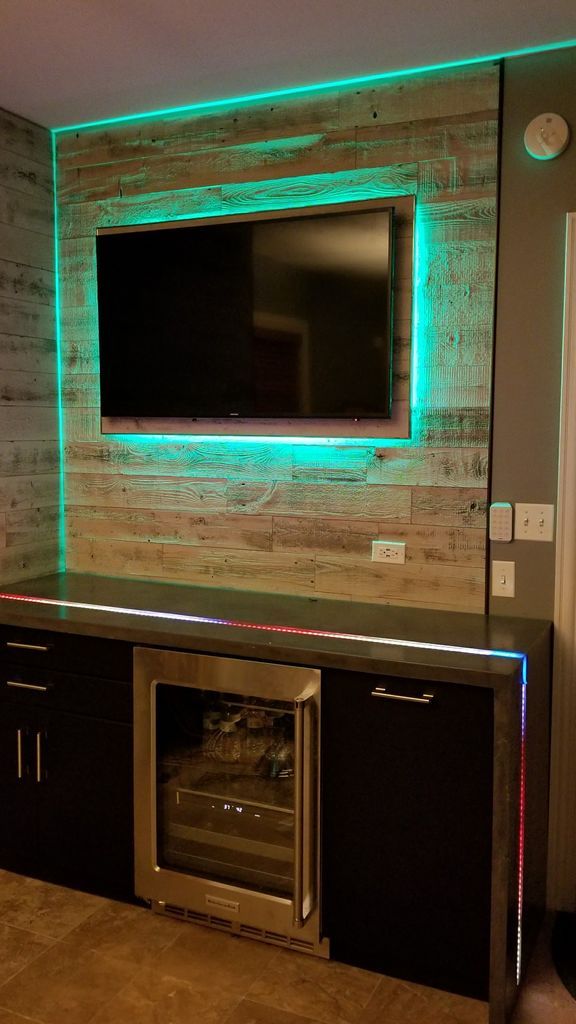

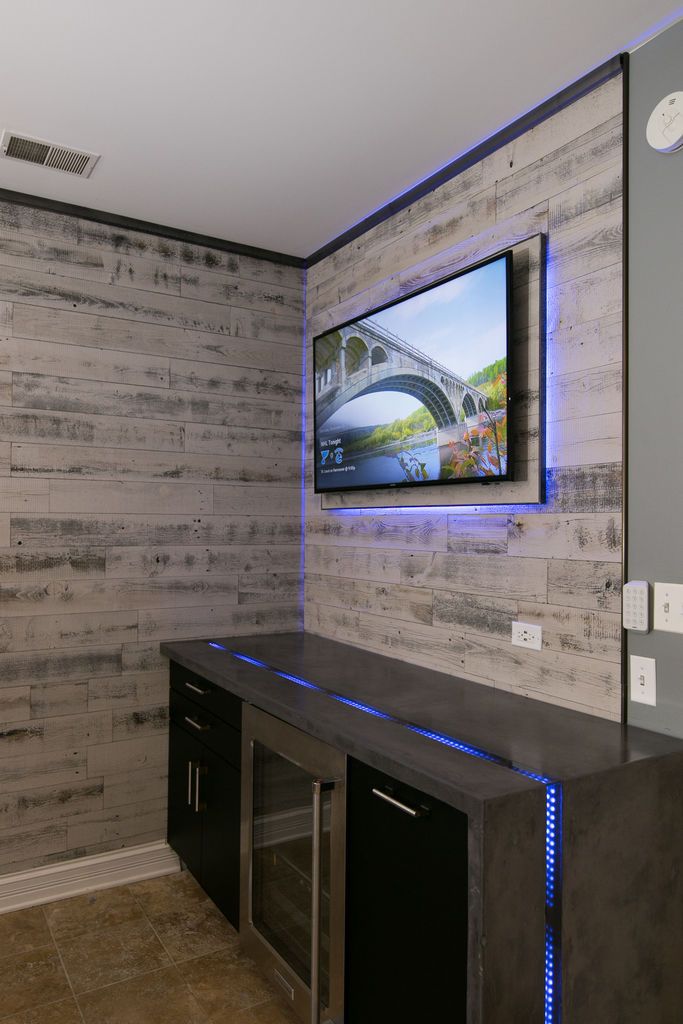

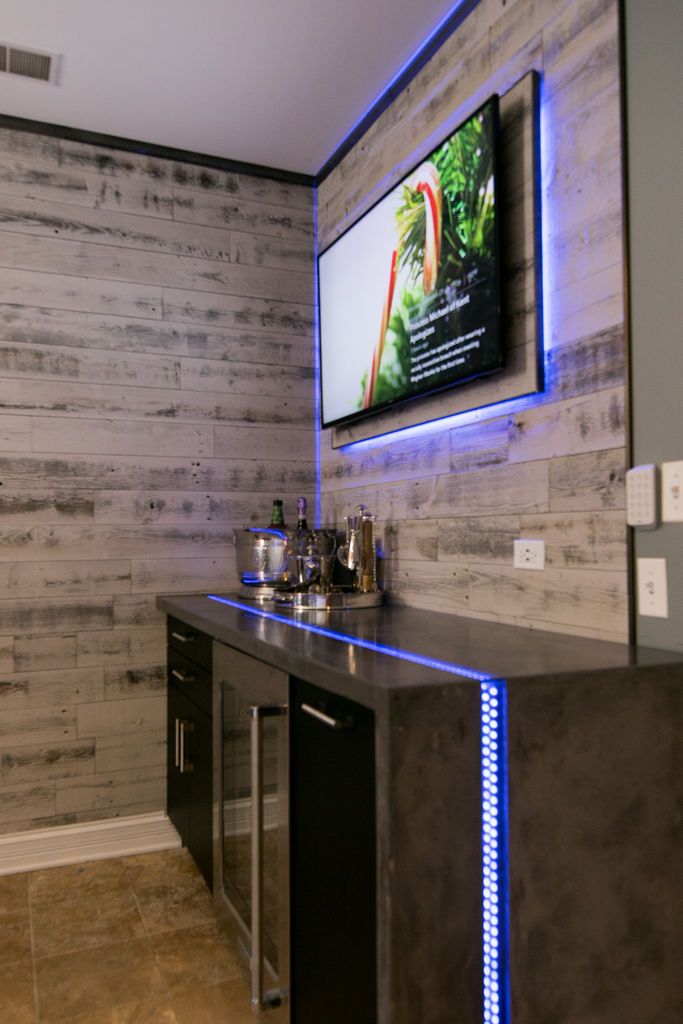

Encimera de Hormigón Tipo Cascada con Instalación de Luces LED

3248
views

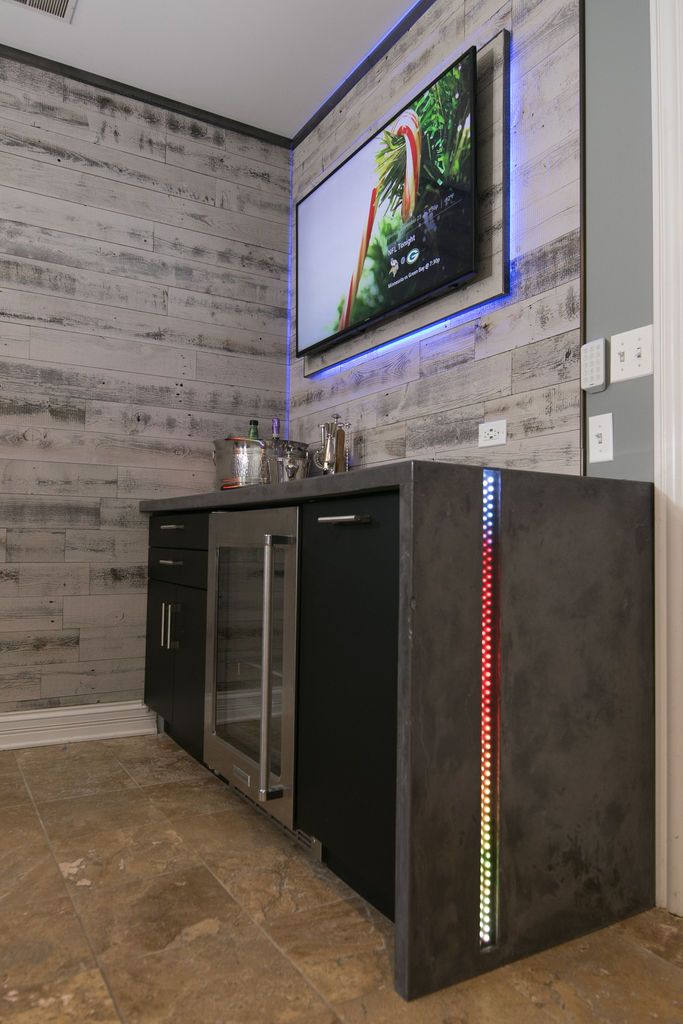

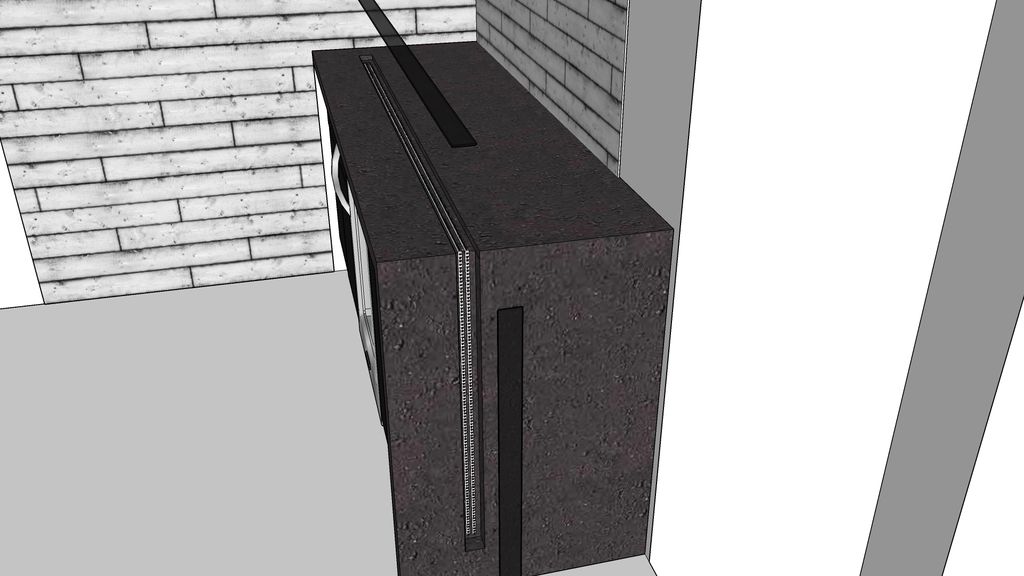

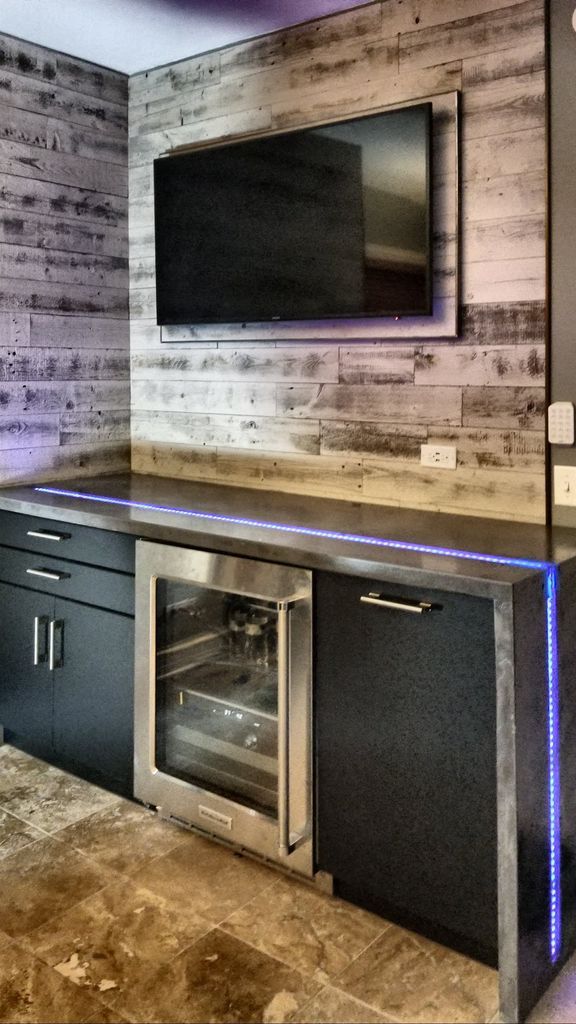

Este artículo explica cómo hacer una encimera de hormigón de una sola pieza con un río incrustado de luces LED que fluyen y que cae en cascada sobre el borde (utilizando tiras LED neopixel). Los LED son controlables individualmente para que puedan ser animados e incluso tengan modos de visualización de sincronización de música.

La encimera está hecha de una mezcla de hormigón de fibra de vidrio reforzada (GFRC o GRC), que está prefabricada en una forma de melamina. Hice la mezcla desde cero. Mezclé 280 lbs de los materiales secos (incluido el pigmento en polvo), todo de una vez, por lo que el color sería consistente. Usé 40 libras para el recubrimiento facial y el resto en lotes para la capa posterior con fibras de vidrio.

Usé un controlador de LED que tiene modos reactivos de música, modos de persecución y modos de color sólido, con un control remoto de RF, para controlar las tiras LED WS2812. (https://goo.gl/u6Xj6Y) Los LED están cubiertos por una lámina acrílica transparente de color gris humo, que está incrustada de modo que quede al ras con la encimera de hormigón.

Paso 1: Herramientas y materiales

Materiales para la forma:

Productos LED:

Concreto (GRC):

Herramientas:

  • Amoladora angular
  • Máscara de polvo RZ
  • Rueda abrasiva diamantada (para rectificar la parte inferior de la mesa):
  • Nivel
  • Sierra circular inalámbrica Bosch 18V
  • Sierra de inglete
  • Sierra de mesa

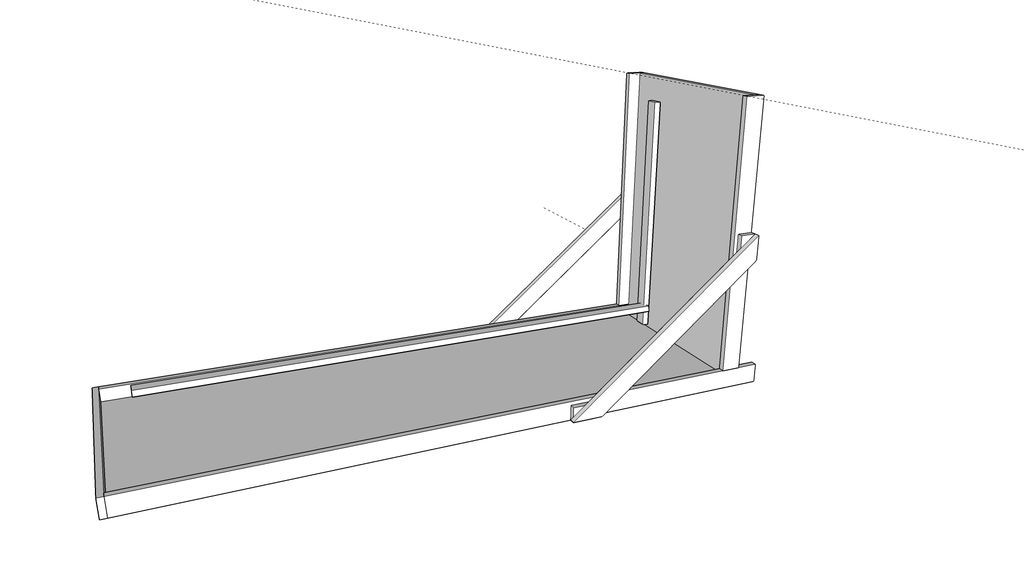

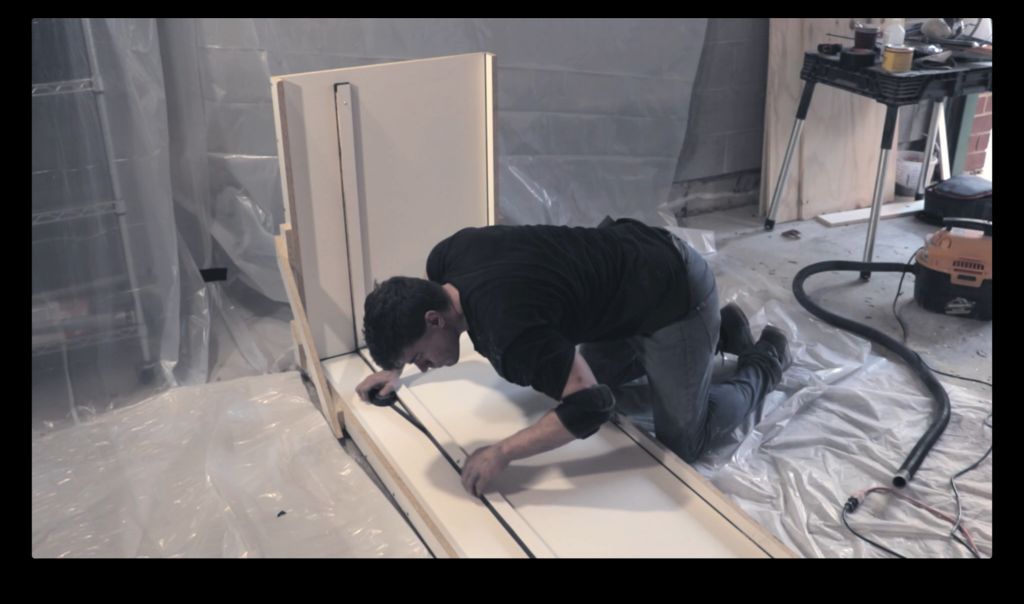

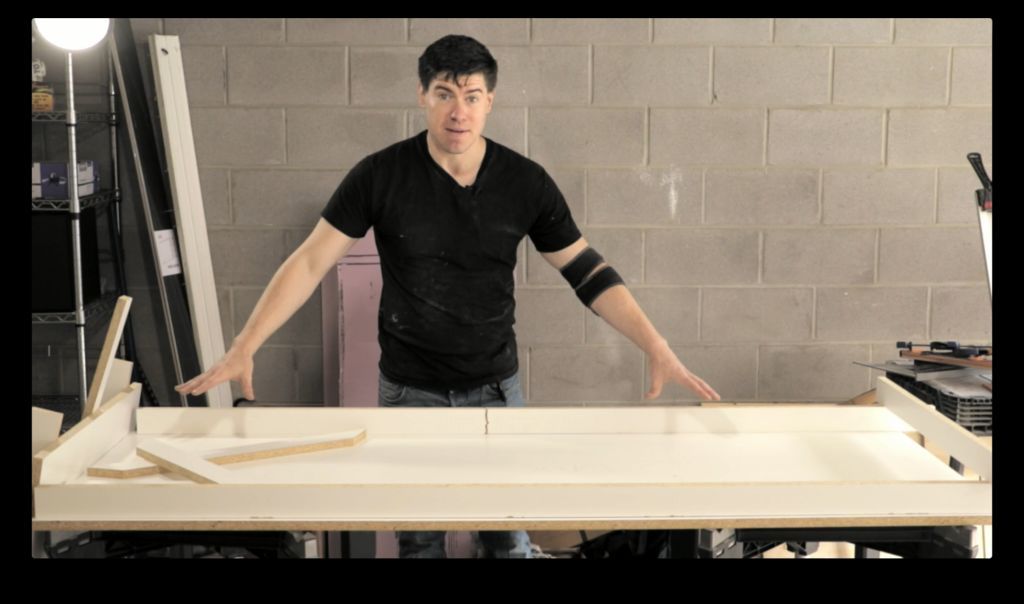

Paso 2: Haz la forma en melamina

Este es un diseño prefabricado, por lo que la encimera está siendo colocada al revés. Para hacer el formulario de melamina, deberá hacer lo siguiente:

  1. Base de Contrapeso: Corte una pieza de base de melamina a las dimensiones exactas de su encimera, en mi caso 76″x26″.
  2. Base cortada de cascada: Corte una pieza base para su cascada a 3/4″ más larga que la altura de la sección de su cascada, y el ancho exacto (igual que la pieza base). En mi caso, esta era de 38.25″x26″ para una cascada de 37.5″ (1.5″ más alta que la altura del gabinete de 36″).
  3. Cortar los lados: Corte tiras de melamina para los lados de su forma a la altura de su mostrador más 3/4″. En mi caso, el mostrador tenía 1 5/8″ de grosor, por lo que los lados se cortaron a 2 3/8″ Es más fácil cortar estas tiras en una sierra de mesa. Corta todas las tiras a la vez, para que la altura sea idéntica. Luego, usa la sierra ingletadora para cortar las tiras a la longitud que necesites.
  4. Lista de corte lateral: 2 Lados para la parte superior (80″). Los dos lados para la parte superior pueden ser unos centímetros más largos que la longitud de la pieza base. 1 Pieza final (27.5″-30″). Esto también puede ser un poco más largo, mejor demasiado largo que demasiado corto. 2 Lados para la cascada (35 7/8″). Estos deben cortarse exactamente a la altura de la sección de la cascada (37.5″) menos la altura de los lados de la encimera (1 5/8″). Corta los lados con una sierra circular si no tienes una sierra de mesa. Solo tenga mucho cuidado de hacer cortes consistentemente rectos y de un ancho uniforme (para que los lados tengan la misma altura)

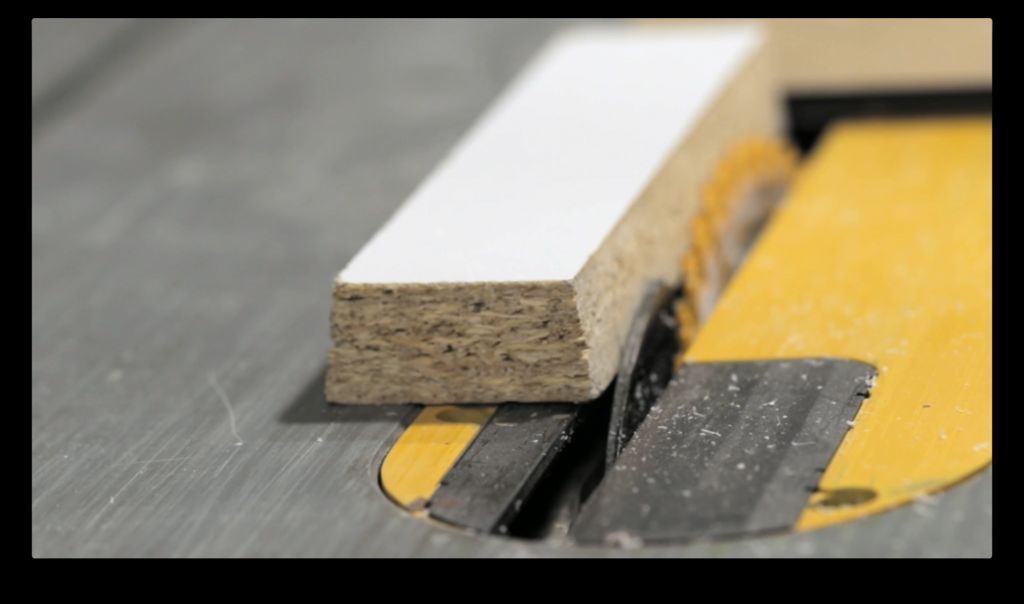

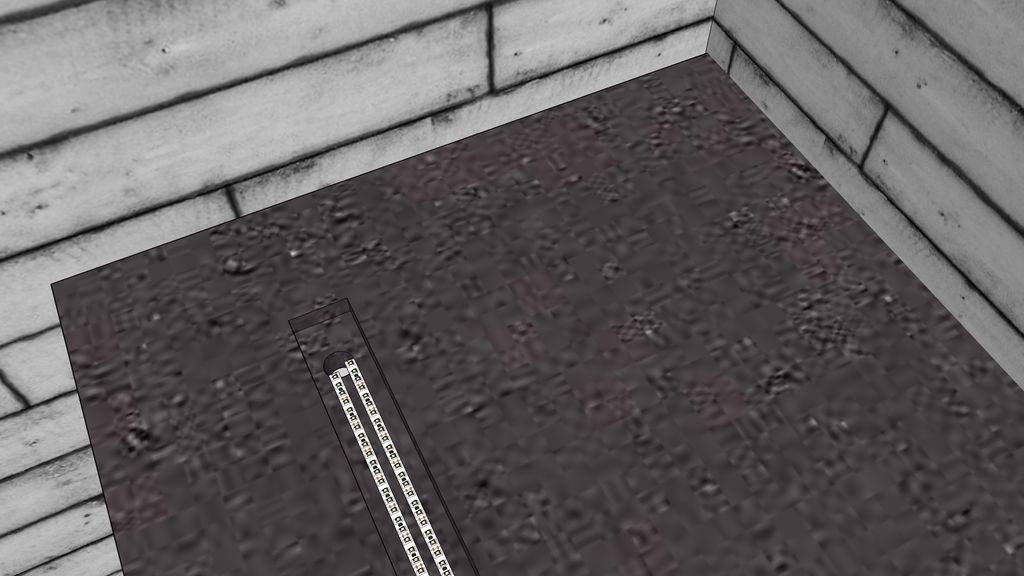

  5. Corte los moldes del canal LED: Use una sierra de mesa para cortar los moldes de los canales de concreto donde colocará los LED. Hice estos a partir de tiras de melamina. Un canal de 2″ de ancho permitirá dos tiras LED paralelas IMPORTANTE: Coloque la hoja de la sierra de mesa en un ángulo (la ajusto a 15 grados, pero el ángulo exacto no importa), por lo que los lados de los moldes de los canales están inclinados. De esta forma, cuando corte los difusores acrílicos, puede cortarlos en el mismo ángulo, de modo que los lados angulados del canal de concreto sujeten el difusor en su lugar, al ras con la superficie del mostrador. Luego, use cinta eléctrica de 3/4″. Para cubrir los lados expuestos de las tiras, para que el agua no se empape cuando vierta el concreto.
  6. Ensamblar la forma: Taladre agujeros previamente, y luego atornille los lados a la base y la cascada. Utilicé tornillos de panel de yeso de 1.25″ para esto.
  7. Coloque la losa de madera en forma invertida (con la parte superior de la losa contra la base de la forma).

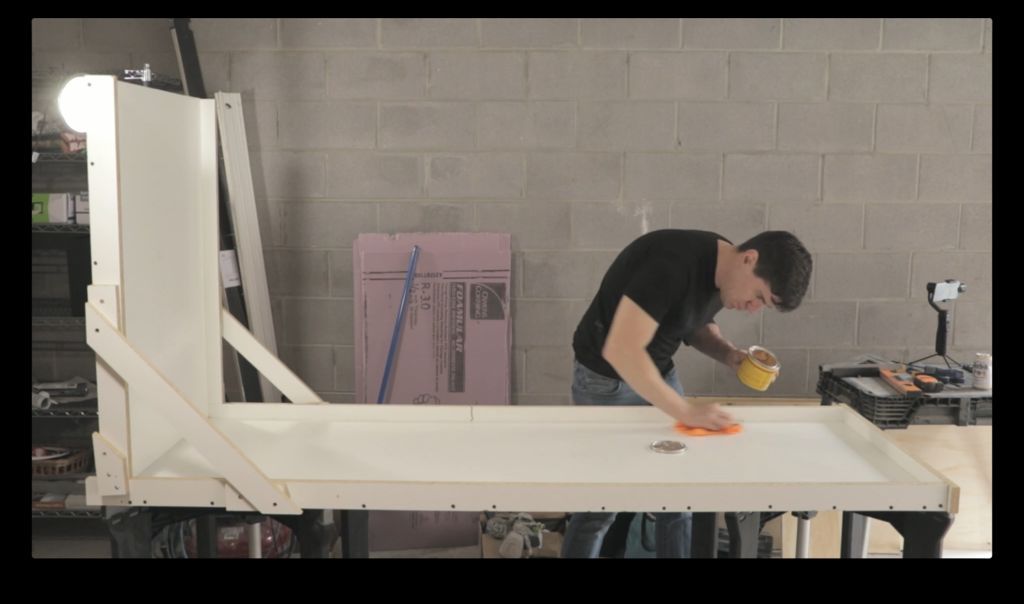

  8. Aplique cera en pasta en el interior de la forma y el fondo/lados de la losa.

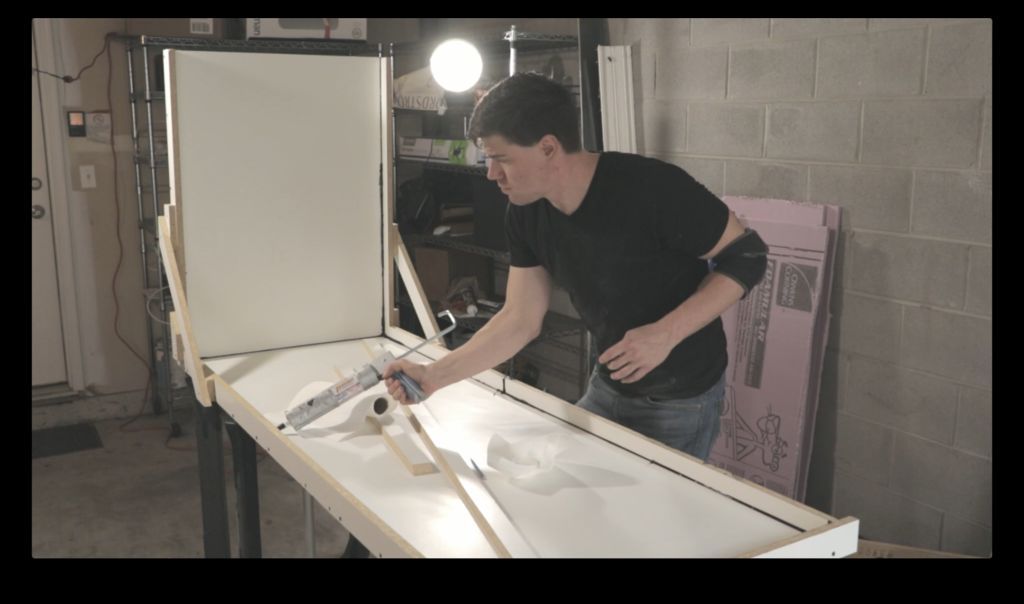

  9. Calafatear los bordes interiores con masilla de silicona negra. Después de que el sellador se seque y retire el exceso para dejar líneas de masilla limpias, y tu forma está lista.

Paso 3: Corte los insertos de espuma para la encimera

Cortará los insertos de espuma aislante rosa de 1/2″ para que entren dentro de la forma, por lo que el concreto tiene solo 1 1/8″ de espesor (excepto en los lados, donde es el total de 1 5/8″ de espesor). Simplemente use un cuchillo exacto para marcar la lámina de espuma, por lo que es aproximadamente 1-2″ menos que el tamaño de la mesa en ambas direcciones. Después de marcar la espuma, se ajusta fácilmente a mano. Si lo quiere preciso, también puede cortar la espuma con una sierra circular o una sierra de mesa.

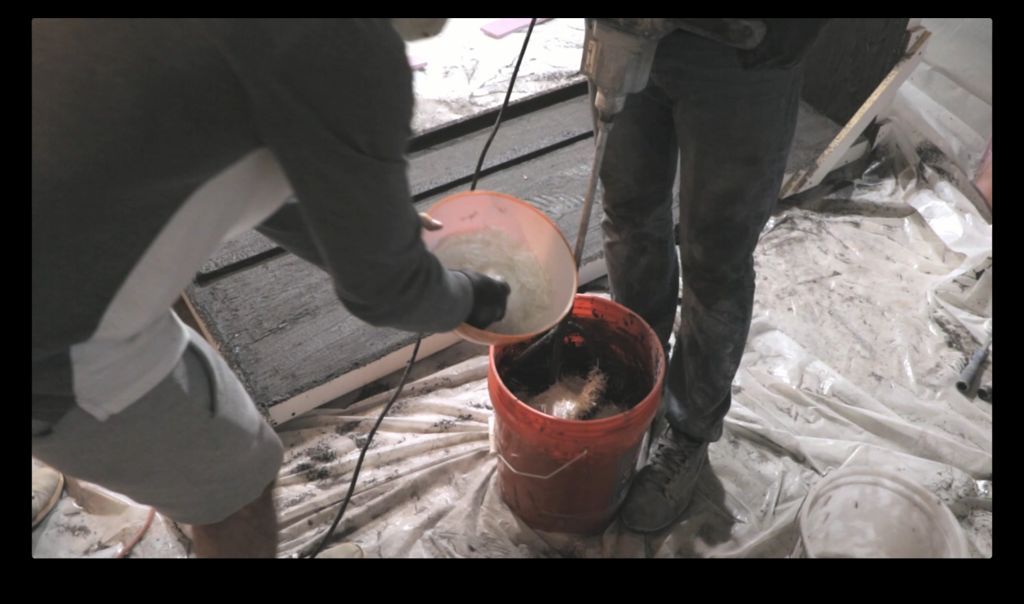

Paso 4: Mezclar

Consulte mis instrucciones anteriores sobre recetas de GFRC, enlaces de material e instrucciones de mezcla: https://www.instructables.com/id/GFRC-Floating-Con …

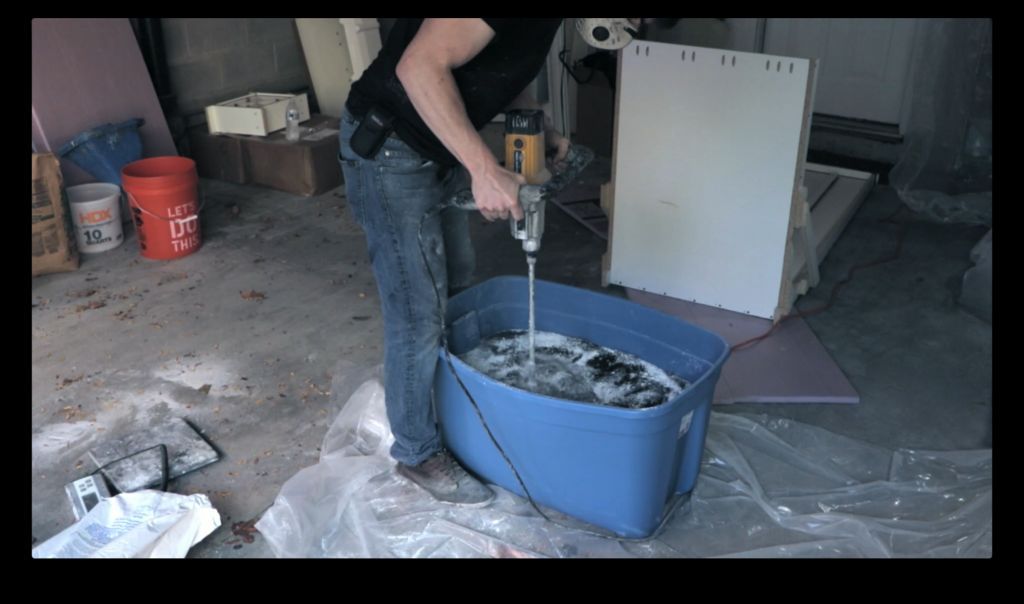

Mezclé 280 libras de ingredientes secos para GFRC (cemento, arena, puzolana, pigmento, cualquier mezcla en polvo) en una bañera grande, por lo que el color sería uniforme entre la cara y la parte posterior. También saqué un par de kilos y lo puse a un lado para usarlo como una capa de lodo después.

Luego tomé 40 lbs de mezcla seca, y agregué los ingredientes húmedos (agua, polímero, antiespumante y solo una pequeña cantidad de superplastificante ya que queremos que se adhieran a las verticales) y los mezclé. Nuevamente, vea instrucciones previas para instrucciones de mezcla detalladas.

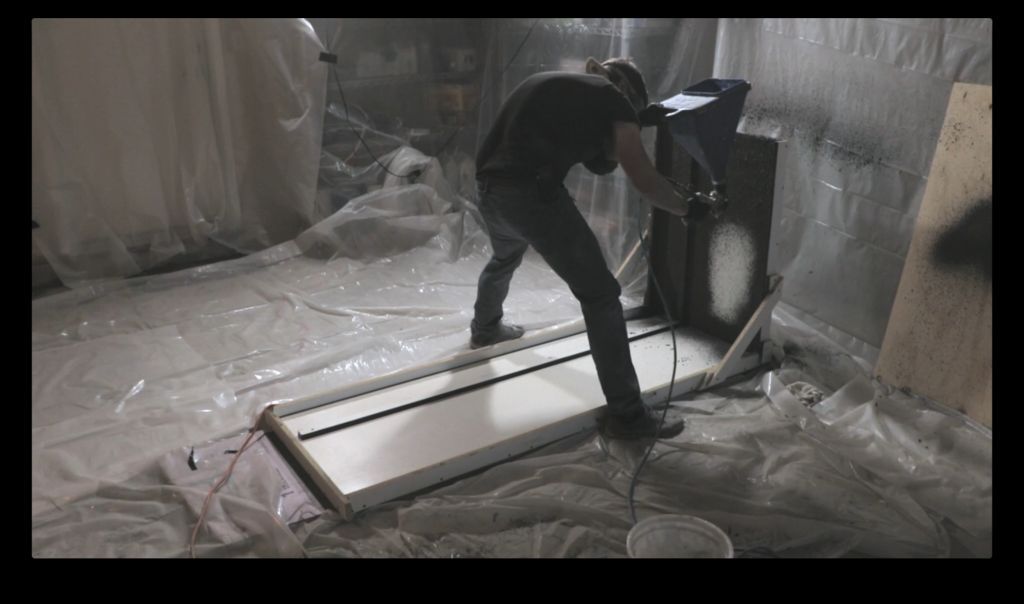

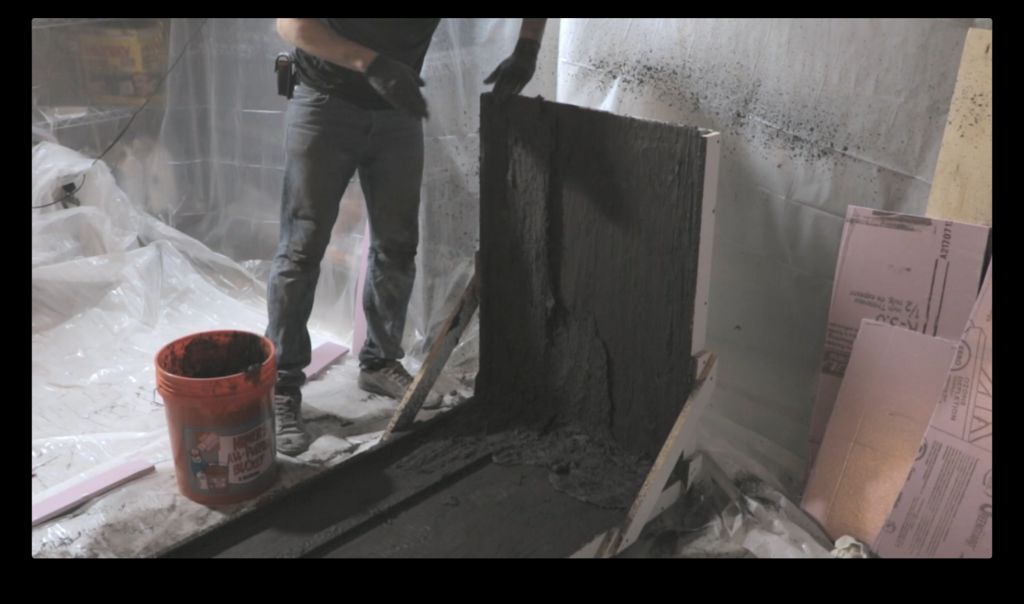

Después de esperar 5 minutos y asegurarme de que la capa del rostro todavía tenía consistencia de panqueques, utilicé una pistola de tolva para rociar la capa facial, rociando primero las esquinas, luego los lados, luego el medio del formulario. RÁPIDAMENTE, use un cepillo de virutas para cepillar ligeramente la capa y eliminar las burbujas. Trabaja un poco más duro con el cepillo en las esquinas para eliminar burbujas allí.

Opcional: espere hasta que la faja se reafirme, luego rocíe la segunda capa de la capa facial. Si lo hace, haga que cada capa de revestimiento no sea más de 1/8 «(1/4» en total).

Espere a que la capa de la cara se endurezca antes de agregar una capa de respaldo. Desea que sea firme, pero aún mojado, por lo que no puede pasar fácilmente con el dedo, pero aún se adhiere a la capa posterior.

Paso 5: GRC

El tiempo de la capa de respaldo es importante, así que asegúrese de que su capa facial se haya endurecido lo suficiente (pero no completamente seca), antes de comenzar con la capa de respaldo. Usualmente esto solo toma 30-60 minutos,

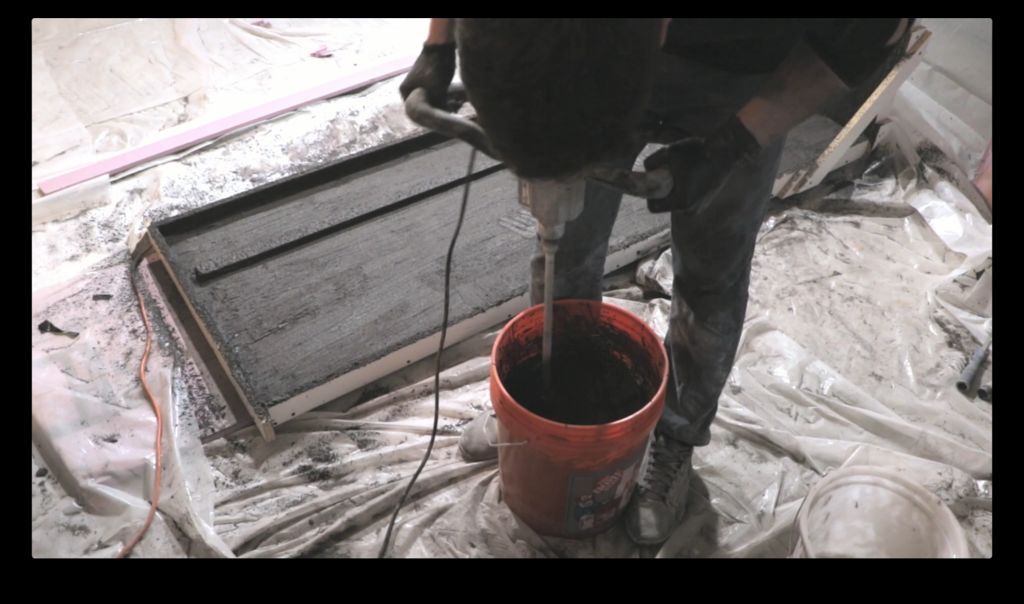

Puede esperar hasta que la capa facial esté lista para comenzar a mezclar la capa posterior, siempre y cuando tenga todo medido en cubetas (por lo que mezclarlo solo lleva unos minutos). El proceso es similar a la mezcla de la capa facial, excepto que se agrega fibra de vidrio al final.

Tenga en cuenta que para esta compilación, debe tener cuidado con el superplastificador, no use demasiado. Desea una consistencia húmeda pero juguetona que le permita empacar la capa posterior contra la capa facial vertical de la cascada.

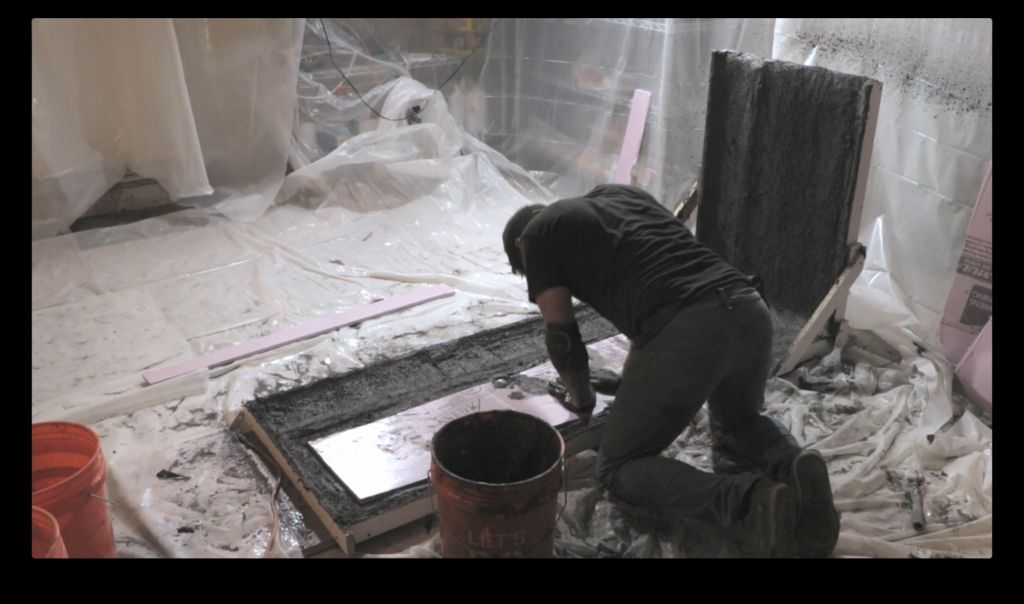

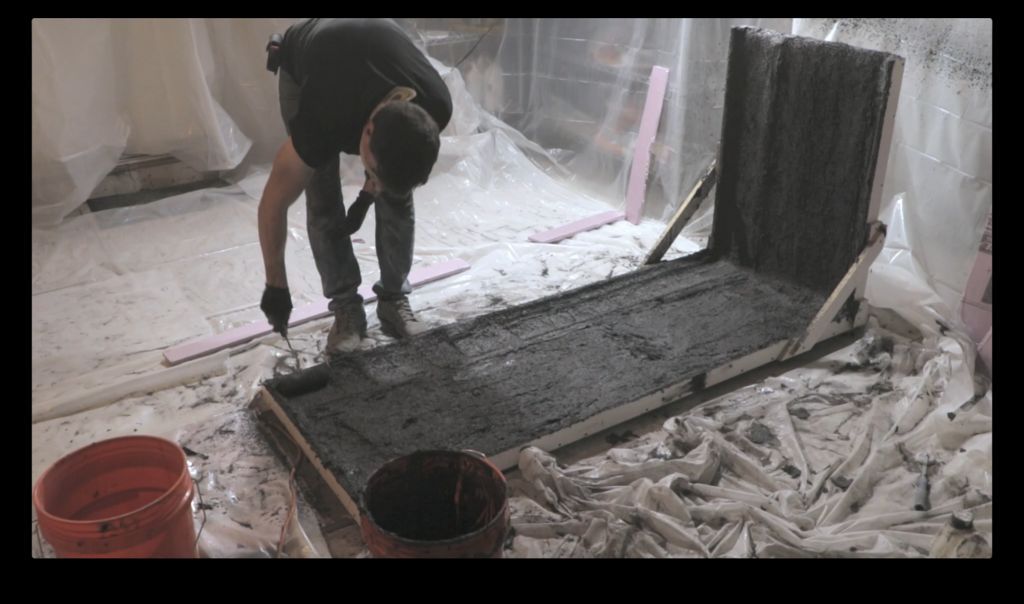

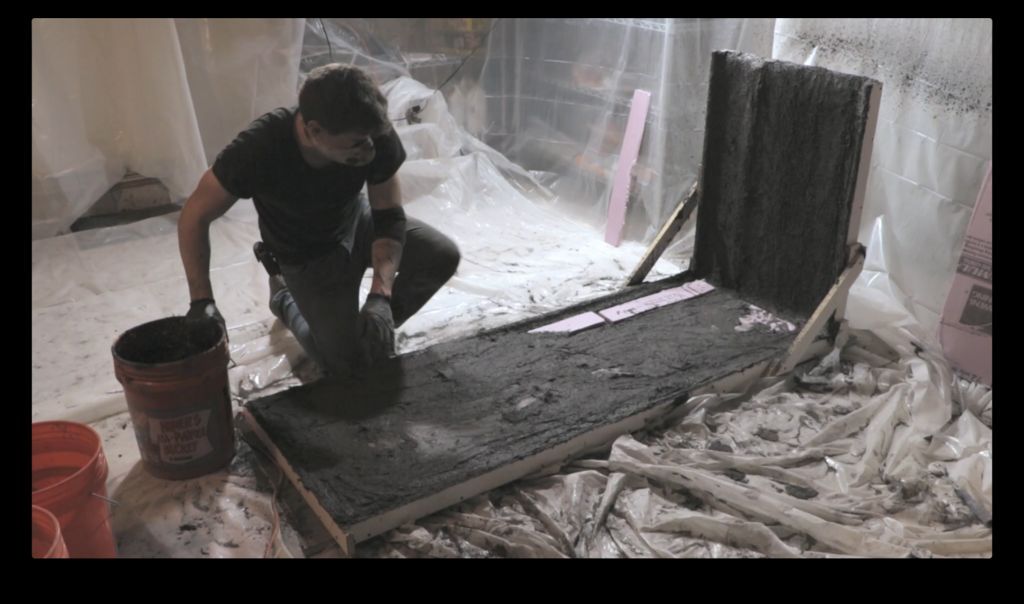

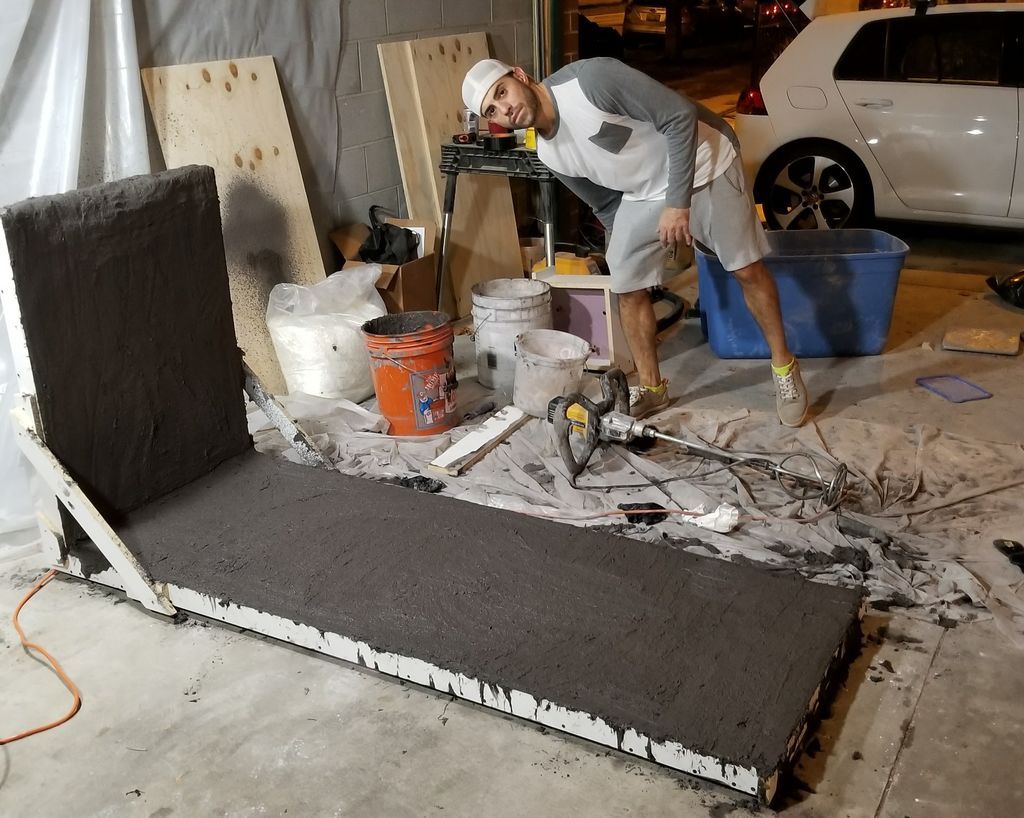

Después de empacar el GFRC(GRC) a 3/4″(aprox), coloque sus insertos de espuma de 1/2″. Luego cubra la espuma con otros 3/8″ de GFRC (o un poco más, mejor un poco demasiado que muy poco).

Paso 6: Moler la parte inferior de la forma

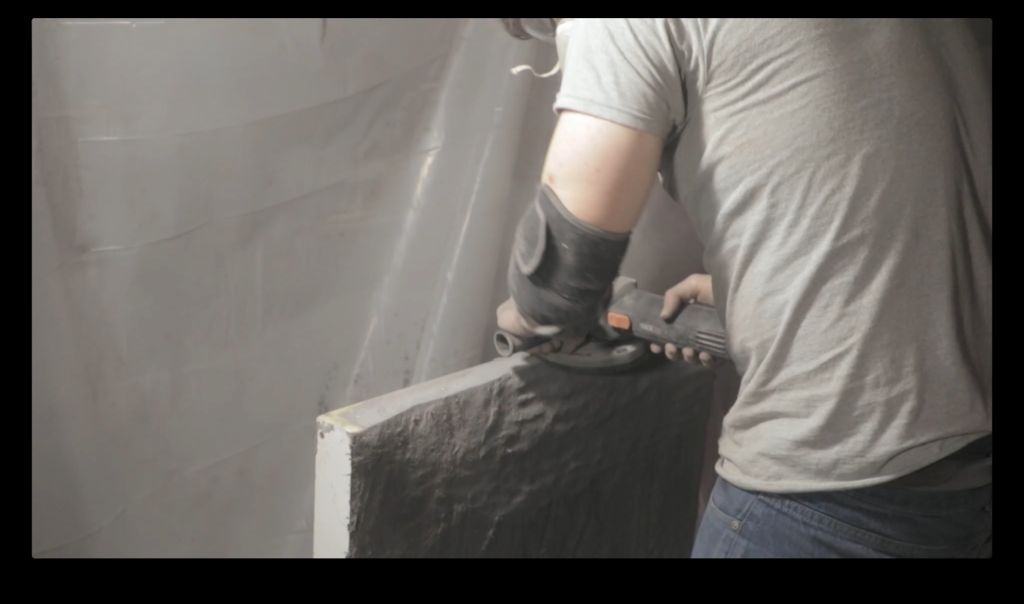

Déjelo reposar durante al menos 24 horas (36 horas si es inferior a 70 grados). Luego, si su concreto ha sobrepasado los bordes de la forma, querrá usar una amoladora angular con una copa de diamante para pulir la parte inferior, antes de quitarlo de la forma. Es importante hacerlo antes de quitar la parte superior de la forma, para que pueda usar los lados de la forma como una guía para moler la parte inferior uniformemente alrededor.

Al moler, asegúrese de que la parte inferior de la encimera y la cascada no sobresalgan en absoluto, lo que evitaría que se coloquen al ras contra los gabinetes.

Además, muele hacia abajo el lado inferior de la sección de la cascada (que en la parte superior cuando está en la forma, ya que está boca abajo). Ver video de facebook.

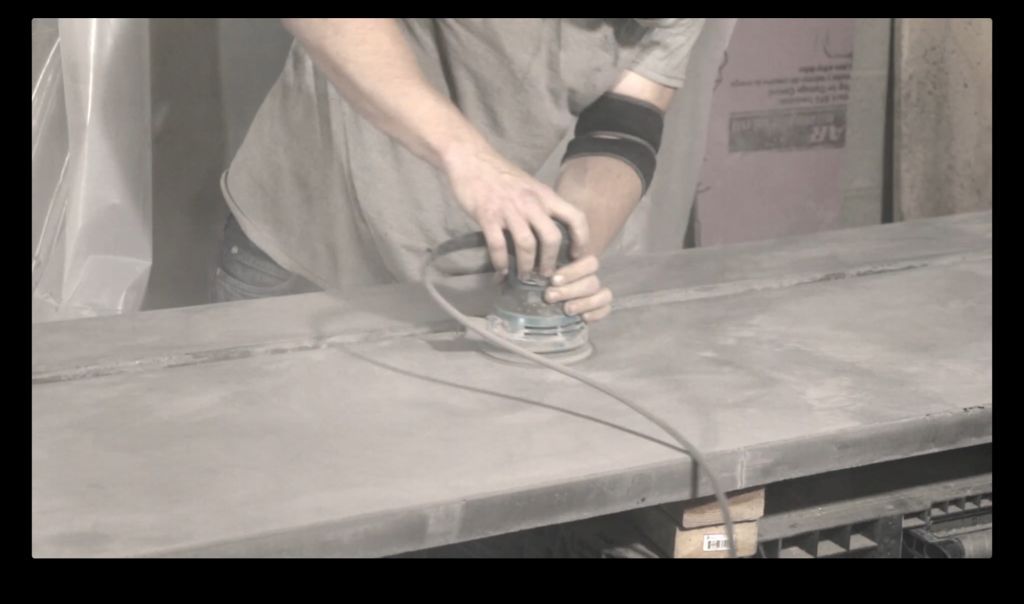

Paso 7: Retirar el molde, lijar, y sellar

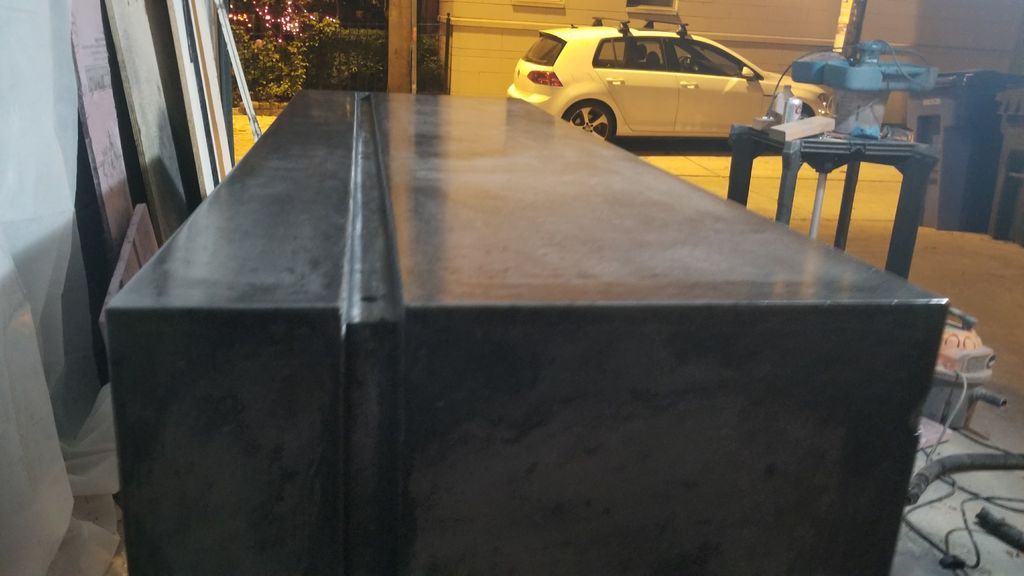

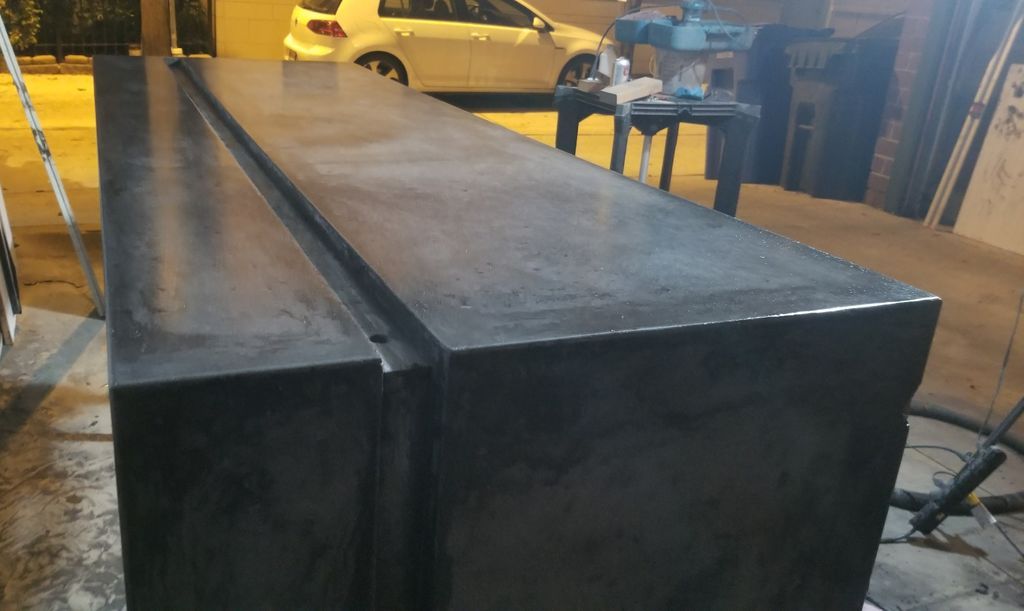

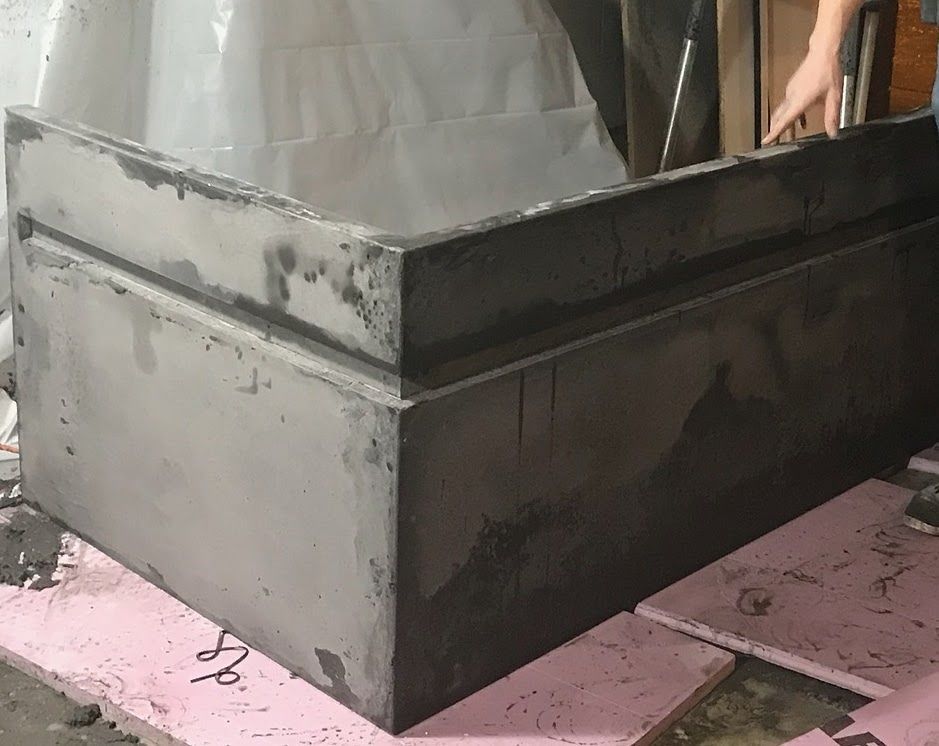

Después de pulir la parte inferior para que quede pareja con los bordes de la forma en todos los lados, es hora de deshacer la parte superior de la mesa. Simplemente desatornille/y separe de la forma

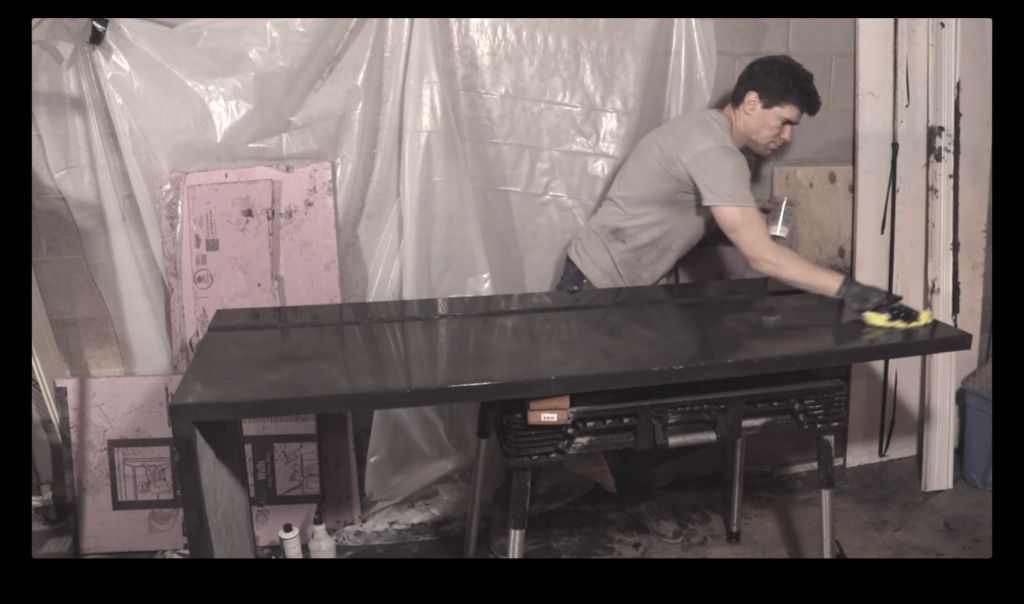

Si las paredes laterales no se desprenden fácilmente, use un mazo de goma para golpear suavemente los lados de la forma lejos del concreto. Si volteó la pieza antes de desmoldear, debería ser bastante fácil quitar la parte inferior del formulario (que ahora está en la parte superior).  Luego, dado todo el servicio, una lijada húmeda rápida, a mano, con papel de lija de grano 400. Solo lije hasta que lo sienta suave un poco. Lo sentirás cuando hayas eliminado la textura de la melamina, que es todo lo que necesitas hacer. Luego, aplique un sellador de concreto de su elección. Simplemente siga las instrucciones que vienen con su sellador.

OPCIONAL: Antes del sellado, aplique una capa de grout (o dos) para rellenar los huecos y obtener una superficie perfectamente lisa, y luego lije la(s) capa(s) para obtener una superficie libre de orificios.

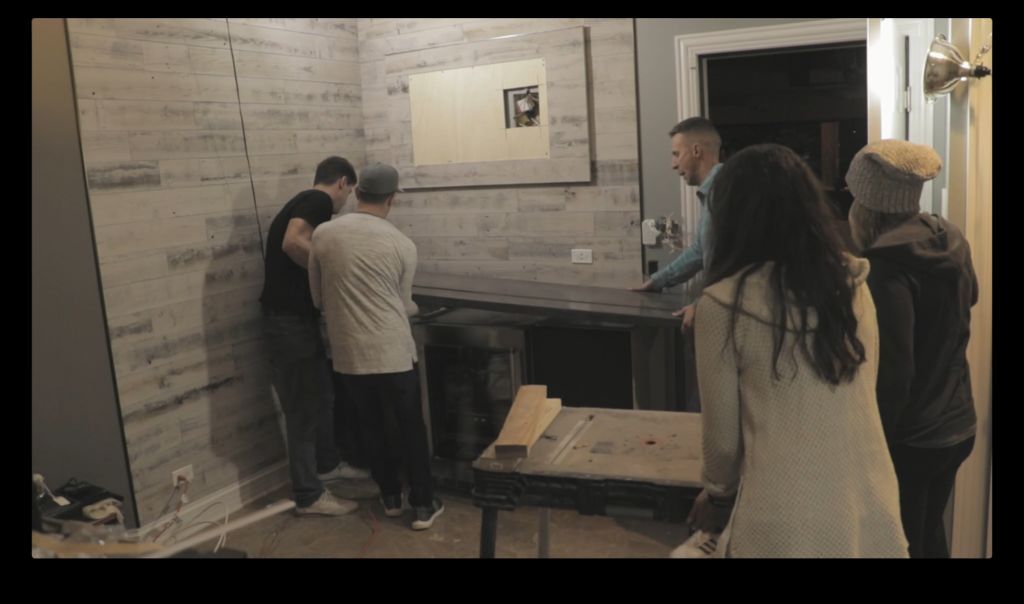

Paso 8: Instale la encimera

Mi encimera tenía aproximadamente 275 lbs. Así que consigue la ayuda de algunos amigos para establecerlo en su lugar. El mostrador puede descansar en un extremo de la sección de la cascada, por lo que no necesita tanto soporte debajo como lo haría de otra manera. Sin embargo, el refuerzo adicional no es una mala idea. Instalé un par de estas abrazaderas de soporte en el mostrador en el otro extremo, asegurándolas en los postes en la pared, en lugar de colocar el mostrador directamente en nuestros gabinetes Ikea.

Paso 9: Corte los difusores acrílicos

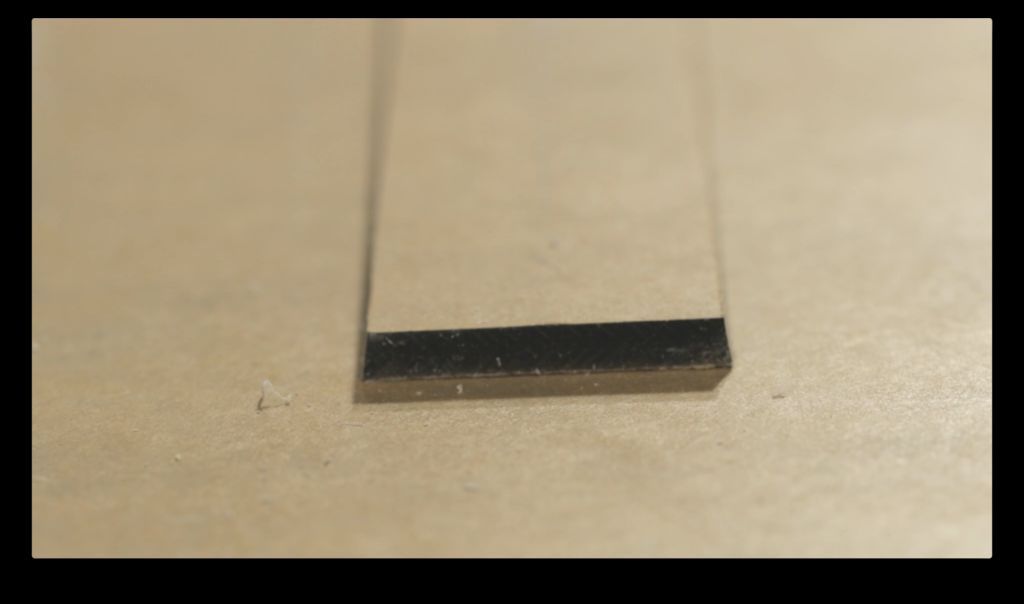

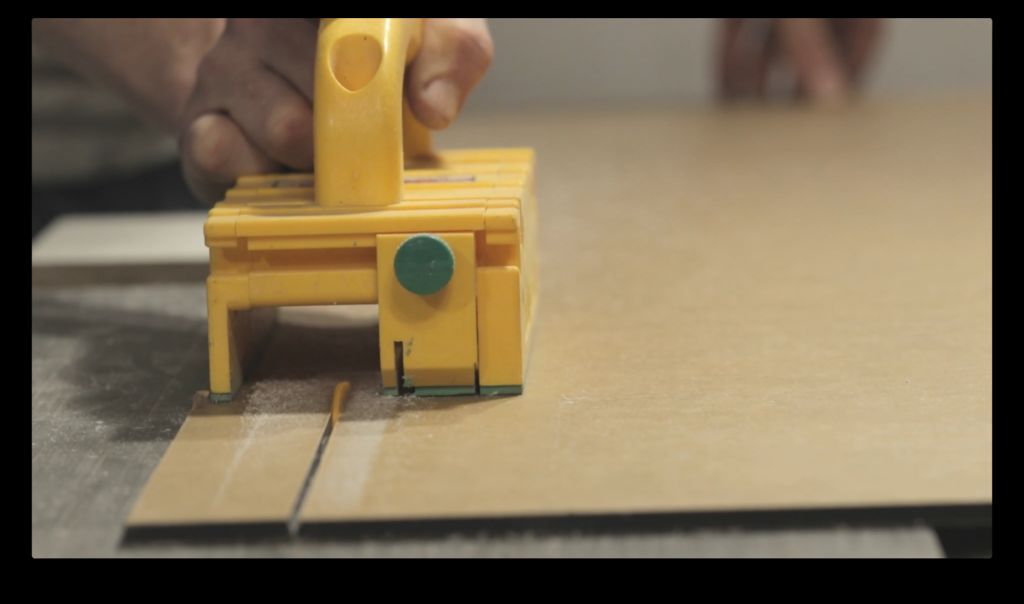

Utilicé una lámina de acrílico transparente gris humo para hacer las tiras del difusor y cortarlas en la sierra de mesa.

Tomé la parte del formulario que había usado para hacer los canales de LED, y la reutilicé para asegurarme de que configuré mi sierra de mesa exactamente en el mismo ángulo (15 grados). De esta manera, cuando corté las tiras de acrílico difusor, tienen exactamente el mismo ancho y ángulo de bisel que el canal en la encimera, y se pueden colocar al ras contra la parte superior de la encimera sin ningún otro soporte desde abajo.

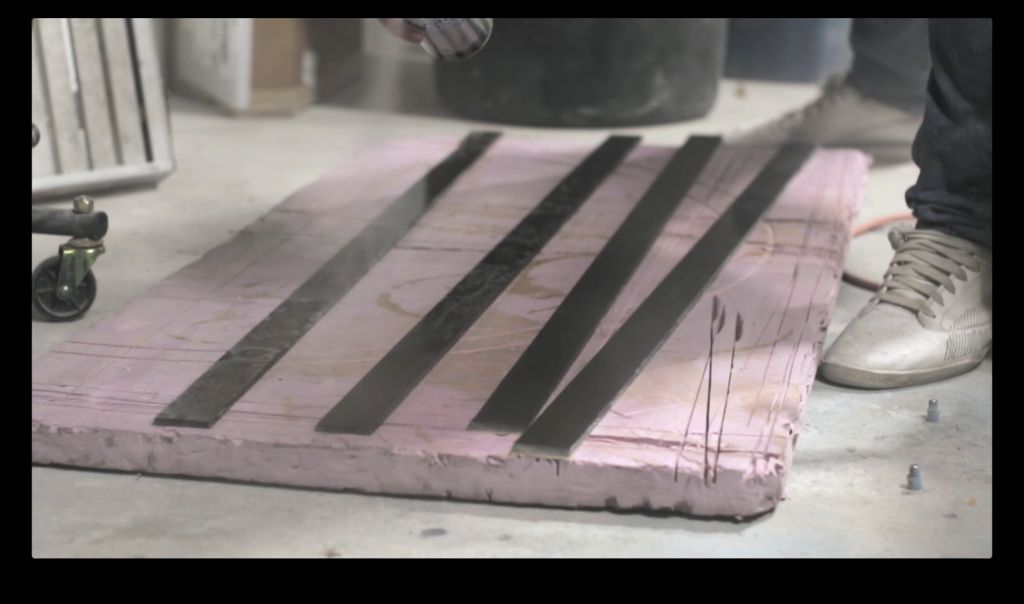

Antes de instalar los difusores, rocié la parte inferior de ellos con un spray de vidrio esmerilado. Esto le da un aspecto un poco más difuso y, lo que es más importante, lo hace para que no pueda ver los LED a través de los difusores cuando los LED están apagados.

Paso 10: Instalar LEDs y difusores acrílicos

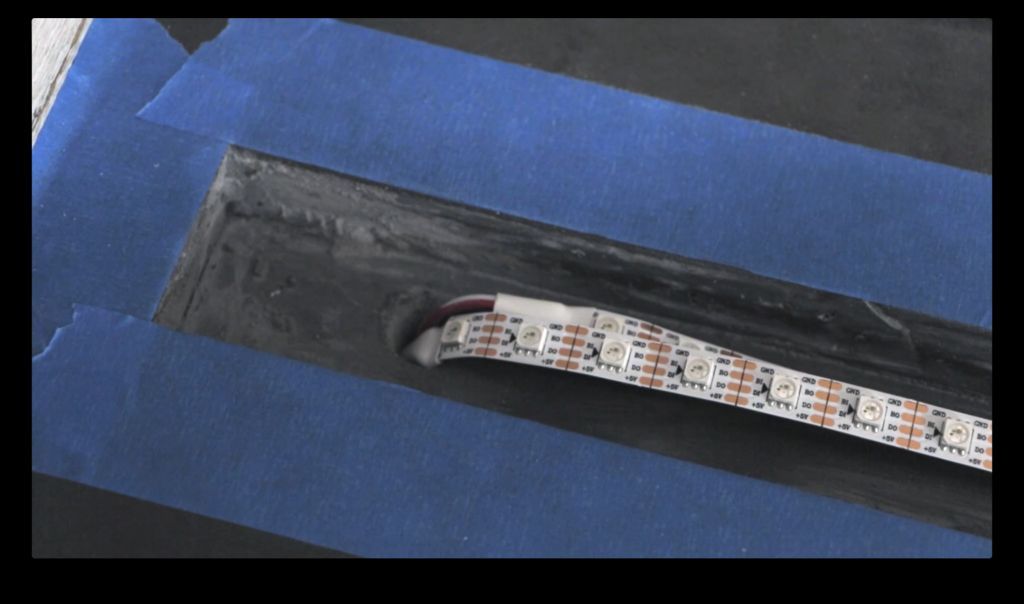

Haga un agujero en el fondo del canal de concreto para poder esconder los cables de sus LED haciéndolos pasar por el agujero. Use la cinta en la parte posterior de los LED para pegarlos en el canal de concreto y si se sueltan, también puede usar un enmasillado de silicona transparente para adherirlos al fondo del canal en el concreto.

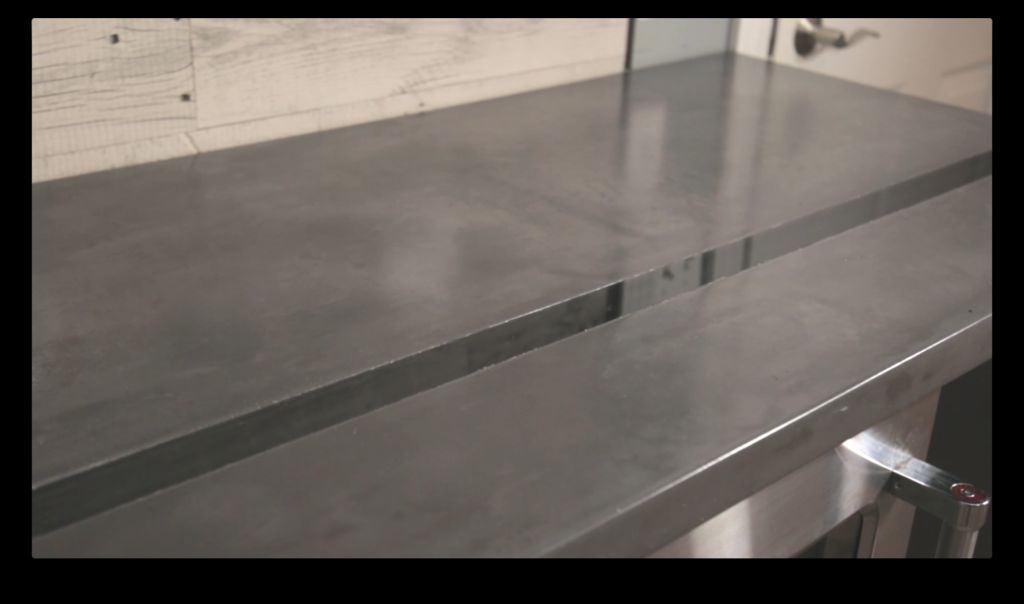

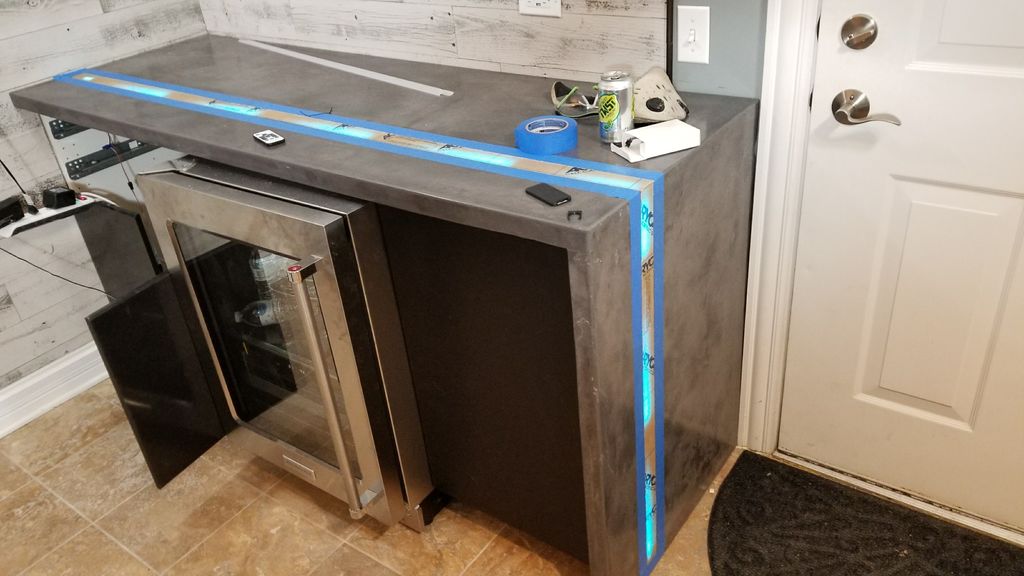

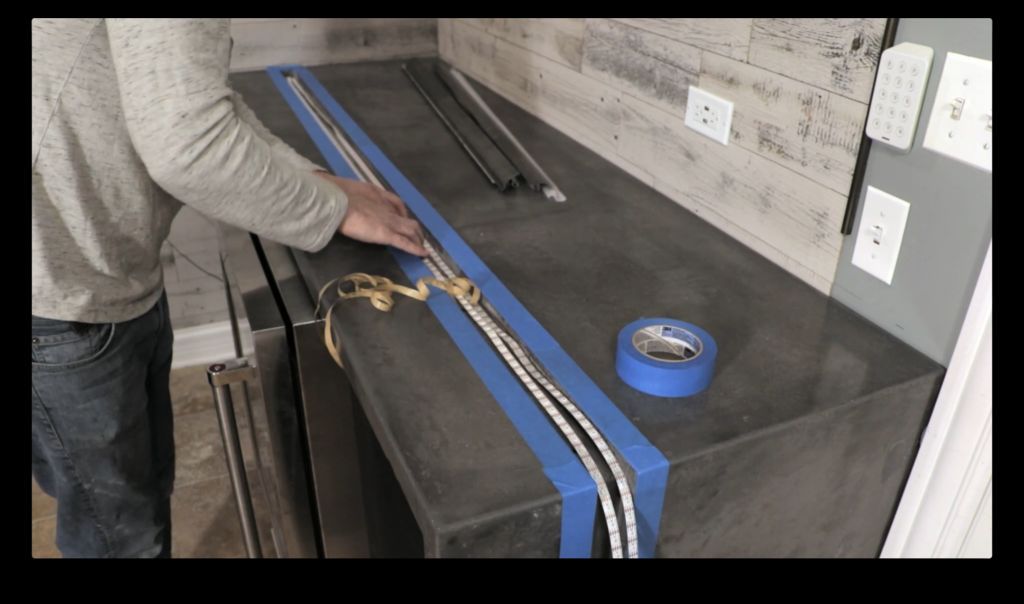

Luego configure los difusores acrílicos en los canales. Opcionalmente, puede colocar masilla transparente de silicona en las paredes laterales de los canales de concreto y presionar las tiras de acrílico difusor en ellos, para que los difusores estén seguros. Si hace esto, le recomiendo usar cinta de pintor para proteger la parte superior del concreto de la salida de silicona, y gastar más para los LED WS2813 (no podrá acceder a las tiras fácilmente, y las tiras WS2813 tienen líneas de datos redundantes, por lo que continúan funcionando si los LED individuales se apagan, mientras que las tiras WS2812 anteriores se acortarán por completo cuando se apague un LED).

Para esta compilación, utilicé un controlador de sincronización de música LED estándar. Este controlador comprado en la tienda incluye un control remoto de RF, sincronización de música, modos de persecución y modos de color sólido.

Para conectar tiras de LED dobles como lo hice, simplemente conecte el conector JST en ambos LED para acoplar los conectores JST, y conecte los cables del mismo color desde los conectores JST coincidentes. A continuación, conecte la salida de su controlador LED para que la señal del controlador vaya a ambas tiras de LED en paralelo. Luego, conecte el adaptador de alimentación de 5V a su controlador LED y enciéndalo.

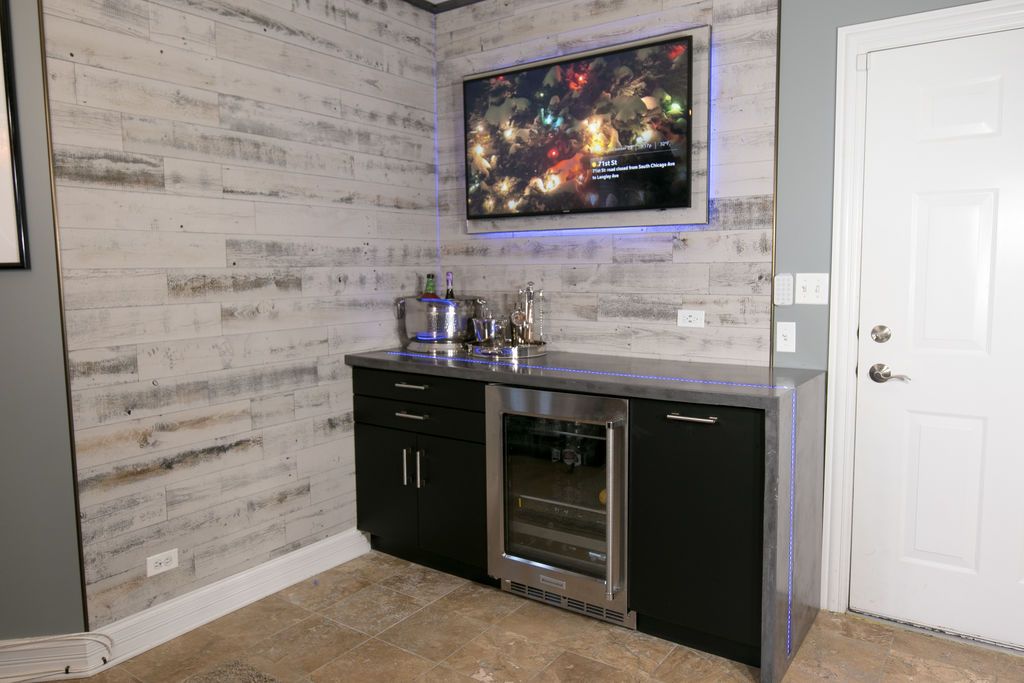

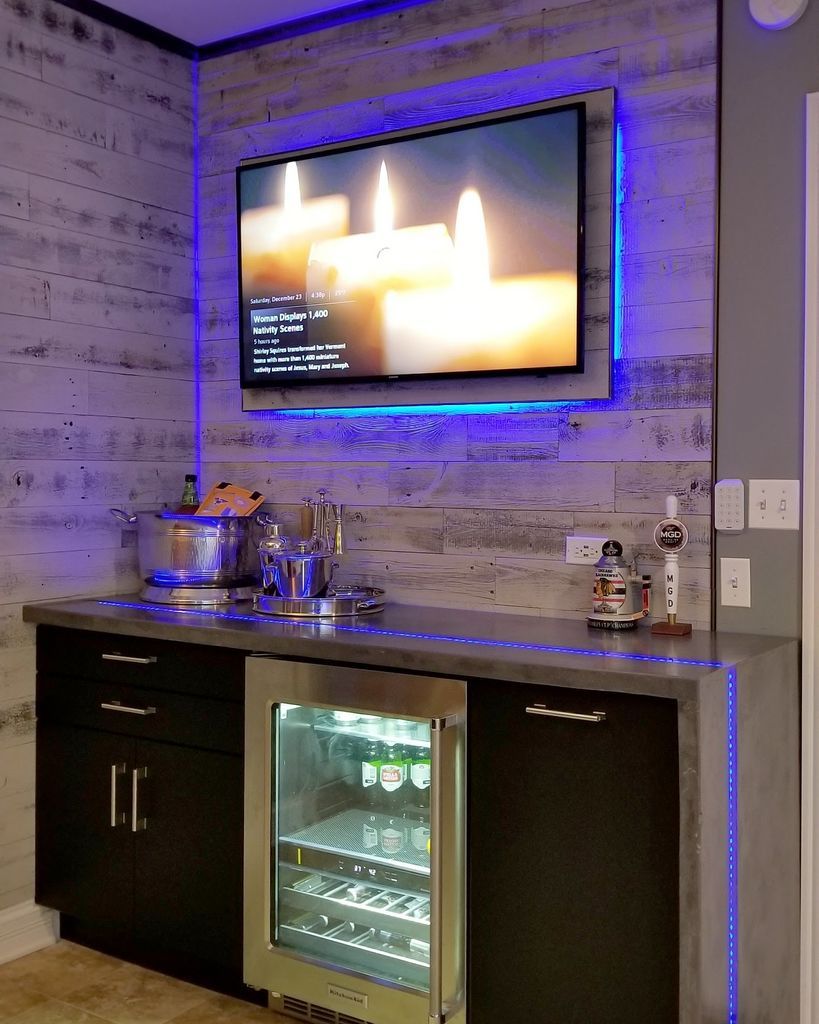

Paso 11: Siéntese y observe las luces intermitentes

¡Gracias por tu visita!
