Cómo elaborar un rack modular

- Anuncio -
- Anuncio -

Cómo elaborar un rack modular, si buscas la manera de organizar tus libros, revistas, discos o archivos audiovisuales se puede construir una estantería, que si además considera espacio para un televisor, se convierte en un completo rack, donde se podrá tener a la mano distintos elementos del hogar.

Herramientas a utilizar:

  • · Espátula
  • · Llana
  • · Mascarilla
  • · Guantes
  • · Fresadora
  • · Prensas esquina
  • · Lijadora Orbital
  • · Taladro Inalámbrico
  • · Compresor de 2HP
  • · Pistola de pintura
  • · Broca copa 60 cm

Materiales a utilizar:

  • · Cola Fría Normal con Dosificador 500 grs Topex
  • · Lija madera n° 180, 10
  • · Placa MDF de 15mm 152x244cm, 3
  • · Pasta de retape Wetproof
  • · Tornillo Volcanita 6 x 1″ 250 unid
  • · Bisagra retén Robocop
  • · Pintura Primer Kolor 1 galón
  • · Lija para madera nº 400 , 2
  • · Tornillo volcanita CRS ZBR 6X 1 5/8 200 unid
  • · Esmalte al agua Int/Ext Tint 1gl
  • · Pata mueble, 4

Este proyecto consiste es instalar en volado y a piso seis módulos de tres tamaños distintos, que en conjunto tendrán 14 compartimentos, donde se pueda almacenar discos, libros y series, considerando el espacio para un televisor; con su correspondiente equipo de amplificación.

Procedimiento:

Para hacer el rack modular hay que pedir dimensionado el MDF de 15 mm en las siguientes medidas:

  • Módulo 70x35cm de 2 compartimentos (3 unidades)
  • 6 trozos 70x25cm (laterales)
  • 6 trozos 32x25cm (tapa superior e inferior)
  • 3 trozos 32x67cm (fondo)
  • 3 trozos 32x22cm (costillas)
  • 3 trozos 67x20cm (barras en 45º en posición horizontal)
  • 3 trozos 32x20cm (barras en 45º en posición vertical)
  • Módulos 105x35cm de 2 Compartimentos (2 unidades)
  • 4 trozos 105x25cm (laterales)
  • 4 trozos 32x25cm (laterales)
  • 2 trozos 102x32cm (fondo)
  • 4 trozos 32x22cm (costillas)
  • 2 trozos 102x20cm (barras en 45º horizontal)
  • 2 trozos 32x20cm (barras en 45º vertical)
  • Módulo Rack 210x35cm (1 unidad)
  • 2 trozos 210x40cm (laterales)
  • 2 trozos 32x40cm (laterales)
  • 3 trozos 32x37cm (costillas)
  • 1 trozo 32x207cm (fondo)
  • 1 trozo 35x105cm (puerta 1)

#1. Armado de módulos

Todos los módulos se arman de la misma manera, respetando este orden base o tapa inferior, laterales, costilla, fondo y techo o tapa superior.

El fondo debe quedar tragado 15 mm. Se juntan las piezas con prensas esquina, se encolan los cantos, se avellana con la broca y finalmente se fija con tornillos 1 5/8”.

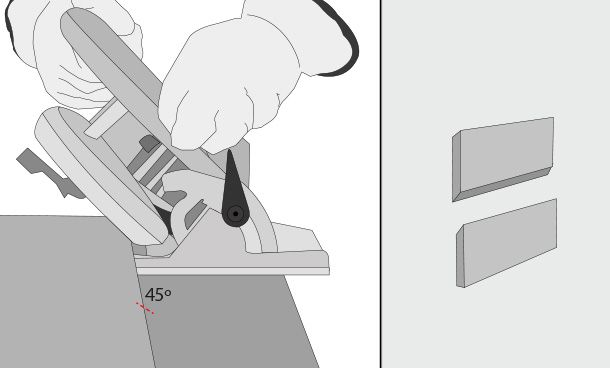

#2. Cortar las barras para colgar

Los trozos para colgar las barras hay que cortarlos a su ancho en 45º, para dejar trozos de 10 cm. Este corte en diagonal se hace con la sierra caladora o una circular, moviendo su hoja en un ángulo de 45º. Para hacer este corte usar guantes y gafas.

#3. Fijar las barras a los módulos

De cada par de barras, una se fija al módulo y la otra al muro (paso 10). En los módulos la barra quedará a ras gracias al espacio de 15 mm que se dejó en el fondo, y se fija con tornillos 1”.

#4. Retapar

Aplicar pasta de retape en la cabeza de los tornillos y los cantos. Dejar secar. Lijar para emparejar, eliminar el exceso de pasta y mejorar la terminación.

#5. Pintar

Antes de pintar hay que aplicar el Primer, una base que sella los poros de la madera y mejora la adherencia de la pintura. Se diluye en agua y se aplica con pistola.

Dejar secar 2 horas. Diluir el esmalte en agua y aplicar por lo menos 2 manos de pintura con la pistola.

#6. Fijar las patas

Una vez que la pintura esté seca se atornillan las 4 patas en el módulo rack que irá a piso y no colgado.

#7. Hacer la puerta

El módulo rack irá con una puerta (trozo 35x105cm).

Pero para que los equipos que se guarden dentro respondan a la señal del control remoto, se le deben hacer perforaciones con broca copa 60 mm. Es una grilla de 4×14 agujeros. Forrar con tela grilla, la misma que se usa en los amplificadores de sonido.

#8. Fijar la puerta

Una vez que la puerta está forrada se fija con bisagras robocop, puestas en el borde inferior para que abre hacia abajo.

Las bisagras se fijan con tornillos y no tienen necesiada de hacer agujeros o calados para que quede a ras.

#9. Definir la posición

Para establecer la ubicación de los módulos hacer una grilla en el muro con la misma medida de 35 cm que se usó para los módulos.

Una alternativa podría ser acotarse lo más posible a la grilla en busca de un resultado ordenado; otra manera es salir de los márgenes de la grilla, pero el equilibrio se vuelve difícil de manejar; una distribución intermedio es la mejor opción, ya que permite tener todo más a la mano y acceder fácilmente a elementos de uso habitual.

#10. Fijar barras en el muro

Según la ubicación final de los módulos hay que fijar el segundo trozo de cada par de barras.

Es importante que coincidan los pares con los puestos en los módulos. Se atornilla el muro, se perfora con broca para concreto, se pone tarugo.

Vídeo del paso a paso:

Fuente: hagaloustedmismo

Si te gusto el contenido, no olvides de compartirlo 😉

Obtén más información en perfectaidea.com y en nuestro facebook para más Cómo elaborar un rack modular.
