Cómo Construir una Litera Murphy de Doblez Lateral. transforma una habitación libre o una sala multimedia en una habitación de invitados con una «Litera Murphy» con dos colchones individuales. Maximice el espacio colocando una litera personalizada Murphy en un armario no utilizado o un rincón de tamaño extraño en una habitación. Para personalizar aún más esta cama, la parte inferior se puede utilizar como un área para manualidades u otros.
Materiales:
- 5 Hojas de madera contrachapada de abedul preacabado 3/4″.
- Cuñas de madera.
- Pegamento de madera.
- Bandas de borde de abedul de 3/4″.
- 8 Cojinetes de manguito con brida de bronce para diámetro de eje de 5/8″, diámetro exterior de 7/8″, longitud de 1/2″.
- 4 Pernos de hombro de aleación de acero, 5/8″ diámetro de hombro, 1 1/2″ Hombro, 1/2″-13 hilo.
- 4 Tuercas de acoplamiento de acero, 1/2″-13 rosca, 1 1/4″ de largo.
- 4 Pernos de cabeza hexagonal completamente roscados, 1/2″-13 rosca, 1/2″ de longitud.
- 16 Arandelas planas, 1/2″ orificio, 1 1/4″ OD.
- 1 Bisagra para piano de alta resistencia con agujeros, sin terminar, .042″ de grosor, 1 1/16″ de ancho, 2′ de largo.
- Epoxi.
- 24′ de álamo 1×4.
- Pintura para acabado.
- 60 Tornillos de bolsillo.
- Colchones de litera de 2-1 / 2″.
- (2) Pestillos de puerta.
Herramientas:
- Taladro de mano
- Cinta métrica
- Escuadra de encuadre
- Sierra circular o sierra de mesa de 7 1/4″
- Plantilla de tornillo de bolsillo
- Nivel
- Sierra de cinta o sierra de arco con hoja de metal
- Llave y conjunto de zócalos
- 7/8″ Forstner bit
Equipo de Seguridad:
- Lentes de seguridad
- Máscara contra el polvo
- Guantes de trabajo
- Tapones para los oídos
Paso 1: Determinar la ubicación
¿Se podría usar un rincón existente en una habitación? En general, no se deben usar los armarios en las habitaciones, ya que esto puede reducir el número de habitaciones contadas cuando se revende una casa. Para un colchón doble de lado plegable, se requerirá un espacio de al menos 80-1/2″ de ancho x 83-1/2″ de alto x 12″ de profundidad.
Paso 2: Medir y cortar materiales
Un colchón estándar de dos medidas es de 39″x75″ con colchones con literas disponibles a una profundidad de tan solo 5″. Si hay un espacio más profundo disponible, modifique estas instrucciones para un colchón de profundidad estándar. Comience por cortar una hoja de 3/4″ madera contrachapada preacabada en tiras de 5″ con una cuchilla de dientes finos. Extraiga ocho hileras de 5″ de una hoja. Luego recorte las tiras para crear las siguientes piezas: Cuatro 76-1/2 «x 5″ y cuatro 39″x 5». Luego corte dos pedazos de 40-1/2″x 76-1/2″ de dos hojas más de madera contrachapada. Estos formarán los fondos de la caja.

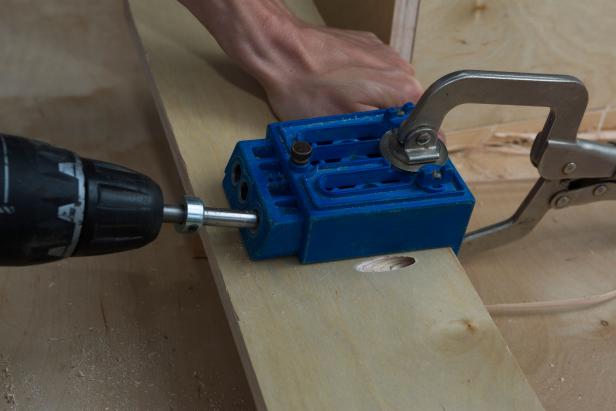

Paso 3: Taladrar orificios para tornillos
Montar las cajas con tornillos de bolsillo. Taladre orificios para tornillos de bolsillo de 16″ en el centro en un lado de cada borde largo de cada pieza. Perfore dos orificios para tornillos de bolsillo en un lado de cada borde corto de las piezas cortas de 39″ solamente (cuatro orificios en total). Asegúrese de establecer la profundidad de la plantilla para unir dos piezas de material de 3/4″.
Paso 4: Montar los lados
Con un destornillador de punta y un cuadro de encuadre, ensamble los lados de la caja en la parte inferior de la caja comenzando primero con las piezas largas. Estarán al ras con la parte inferior de la caja, mientras que los lados cortos estarán insertados 3/4″ en cada lado. Una vez que todos los lados estén unidos a la parte inferior, sujete las esquinas de las piezas cortas (a las piezas largas), asegurándose de que la esquina permanezca cuadrada y nivelada a lo largo del borde exterior.
Paso 5: Corte extremo expuesto
Coloque una plancha de ropa a fuego medio y deje que se caliente por completo. Comience la banda de borde en un extremo y caliéntelo lentamente mientras se mueve a lo largo de la pieza. Asegúrese de ejecutar la banda directamente; retroceder, recalentar y retrabajar las secciones fuera de la ruta. Corte el enrase de las bandas en cada extremo y luego use una recortadora de bandas para eliminar cualquier exceso una vez que la pieza se haya enfriado. Lije ligeramente cada borde para eliminar la nitidez.
Paso 6: Estructura de construcción
El marco se construirá con contrachapado de 3/4″ y debe tener el mismo tamaño que el espacio en el que está instalado. Las dimensiones totales en este caso serán de 77″ de ancho x 84″ de alto x 14″ de profundidad (claro). Si el espacio es más grande, rellene el marco a 80-1/2″ de ancho x 83-1/2″ de alto para que el marco de la cama tenga espacio para las calzas contra el bastidor. Corte dos lados de 14″x 82-1/2″ y uno superior de 14″x80″ de una pieza de madera contrachapada. Corta dos piezas de 40-1/2″ x 5″ de la madera contrachapada. Organice estos en uno de los lados de 14″x82-1/2″ para determinar el punto de pivote correcto.
Ambos lados deberían poder abrirse y cerrarse sin golpearse entre sí. Colóquelos de modo que la parte inferior quede 3/4″ orgullosa del marco cuando esté cerrado. Asegúrese de espaciarlos verticalmente para que haya espacio igual entre el piso, los marcos de la cama y el marco superior. Use un clavo pequeño o un tornillo para Probar temporalmente los puntos de pivote: cuanto más cerca del centro del colchón, mejor será el equilibrio. En este caso, la profundidad fue limitada, por lo que el punto de pivote está sesgado hacia la parte posterior del colchón.
Paso 7: Atornille los lados del marco y la parte superior juntos
Una vez que se establece el punto de giro, atornille los bordes exteriores ocultos de los lados del marco y la parte superior juntos. Use tiras de repuesto de madera contrachapada en la parte superior e inferior de la parte posterior para ayudar a mantener el marco cuadrado. Corte cuatro piezas de madera contrachapada de aproximadamente 4″x80″ y lamine ambos lados de la cara exterior de las patas verticales del marco con tornillos para madera de 1-1/4″. Transfiera los puntos de pivote y taladre las patas verticales del marco con un 5/8″ poco. Use el Epoxi en la tuerca de acoplamiento en este agujero.
Paso 8: Marco de acabado
Perfore el marco del colchón en el punto de pivote con una broca de 7/8″ y un cojinete de brida de epoxi en cada lado. Una vez que el epoxi se seque, instale un perno de tapa de 1/2″ con arandela en la cara externa de la tuerca de acoplamiento con un hilo armario.
Paso 9: Instale el marco externo
Instale el marco exterior en la abertura. Alinee el marco de modo que quede al ras con la pared existente que cubre menos molduras. Plomo a cada lado con un nivel y cuña según sea necesario. Sujételo con clavos de calibre 15 (de al menos 2″ de largo) a través de la cara interna del marco de madera contrachapada y en el marco de apertura en cada calzo.
Asegúrese de asegurar este marco ya que lleva la mitad del peso total del lecho. Recorte el perímetro del marco de madera contrachapada a la pared con 1×2 álamo (o recorte para que coincida con el espacio existente).
Paso 10: Instale los marcos del colchón superior e inferior
Con un asistente, instale el marco inferior del colchón en la abertura, pasando un perno de hombro roscado con cuatro arandelas a través de los cojinetes de brida roscados en el lado posterior con tres arandelas en la tuerca de acoplamiento. Apriete los pernos de hombro con un casillero de hilo. Asegure temporalmente el marco del colchón apoyándolo contra la pared posterior. Siguiendo los mismos pasos, instale el marco superior del colchón.
Paso 11: Recortar la cara inferior
Recorte la cara inferior (visible cuando está cerrada) con 1 mm de álamo con una superposición de 1″ en el marco externo que ya estaba instalado. Como este borde crea el punto de pivote paralelo externo para los colchones, fíjelo con tornillos de bolsillo desde la parte posterior.
Dos patas verticales y dos horizontales cubrirán el espacio de 1/4″ entre los colchones y el marco exterior. Las patas verticales no serán de longitud completa ya que forman la pata delantera que sostiene el colchón. Corte cuatro piezas de la bisagra del piano a 3-1/2″ y sujételas al borde inferior de los marcos del colchón detrás del borde exterior flotante. Ajuste el borde flotante a la bisagra del piano.
Paso 12: Instale el cierre de la puerta
Instale un pestillo de compuerta en el punto medio del compensador flotante (en el punto de la bisagra del piano del marco inferior) en el borde exterior fijo de la pared. Esto es solo para mantener el marco cerrado, no para soportar el peso. Por último, habrá una pieza de molduras de 1×4 fijada al marco exterior (debajo de la parte flotante que forma la pata del colchón). Puede ser necesario hacer un corte posterior en la pierna flotante para que estas dos piezas no toquen la abertura.
Paso 13: Finalización
Los pasos finales incluyen la instalación de una escalera, un riel de seguridad a la litera superior y un sistema de contrapeso de resorte. El sistema de balance de resorte más simple es un conjunto de cable y muelle de rampa de remolque con doble tambor cerrado. La tensión de la carga de resorte debe ajustarse de manera que la cama tenga un ligero movimiento hacia arriba cuando se libere cerca de la posición cerrada. Este paso es muy importante ya que la cama puede causar un peligro para los niños pequeños que intentan abrirla.
Una escalera puede construirse con una variedad de materiales divertidos e innovadores para que coincida con los fondos de la litera. En este caso, se construyó una escalera sencilla de 2×4 para que coincida con el letrero artístico «cartelera» pintado en el fondo de las literas. La escalera debe montarse directamente en el borde flotante para girar con la cama.
Por último, asegúrese de que los pies de la escalera toquen el suelo cuando la cama esté abierta para soportar por completo su propio peso. La litera superior también necesita rieles de seguridad instalados en ambos lados. El lado interior debe tener un riel instalado en toda la longitud. El lado exterior debe tener un riel que comience en el borde de la escalera y ambos deben estar al menos 5″ por encima del colchón.
