¡Pared Sostenedor de Herramientas Personalizadas!

La organización del espacio de trabajo debe ser una prioridad para cualquier fabricante. Tengo un taller/garaje muy pequeño que comparto con mi automóvil, utilizar cada superficie es imprescindible. La decisión de mover la mayor parte del almacenamiento de mi herramienta a la pared no solo liberó el espacio que tanto necesitaba en mi mesa de trabajo, hace que encontrar esa herramienta sea mucho más fácil. Cuando llega el momento de guardar todo, todo tiene un lugar que permite ver exactamente dónde no debe estar.

Paso 1: Planificación

Después de tener un sistema de tablero por muchos años, no me gustó cómo funcionó y sostuve mis herramientas. Algunas herramientas siempre querían caerse y sentí que se desperdiciaba mucho espacio debido a la distancia preestablecida de las clavijas. Cuando decidí qué tipo de sistema quería configurar, opté por no configurar un sistema de abrazaderas francés ya que sentí que una vez configurados, los portaherramientas no tendrían que ser movidos. Los tacos franceses tienen su lugar, pero no sentí que la pared de mi herramienta fuera el lugar para ellos.

Si su banco de trabajo se ha parecido alguna vez a la primera imagen, definitivamente necesita un muro de herramientas. Antes de comenzar con cualquier portaherramientas, extraiga todo lo que crea que desea almacenar en la pared y clasifíquelo todo. Decida qué desea que sea de fácil acceso y qué quiere almacenar en su caja de herramientas para un uso menor. Una vez que tenga una idea aproximada de los titulares que necesita hacer, ¡comience a hacer!

Paso 2: Sostenedor del destornillador

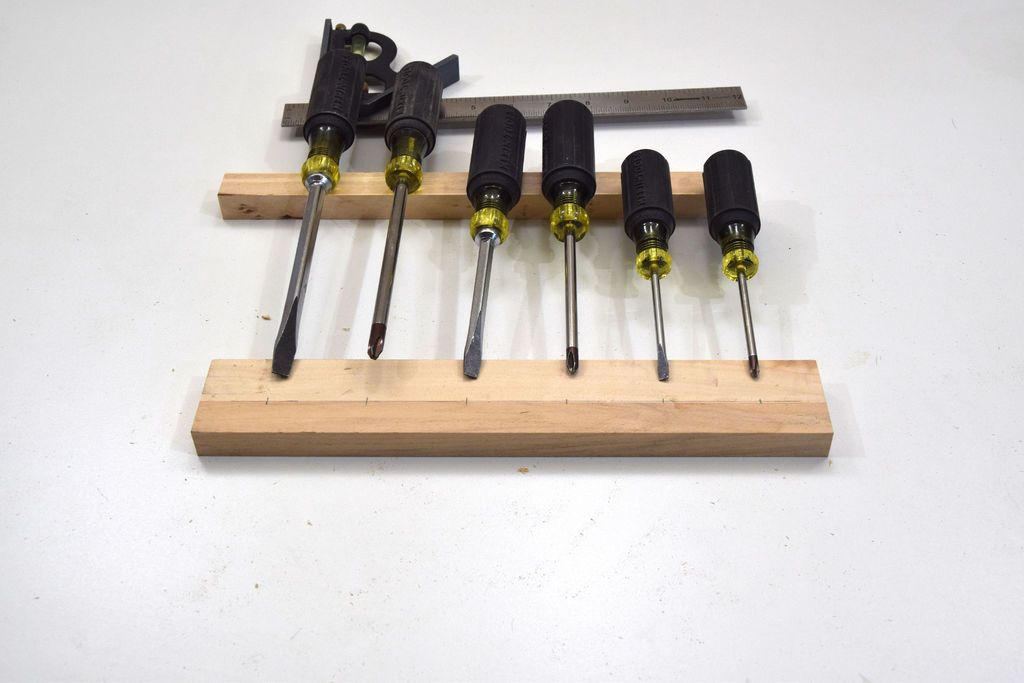

Tengo un conjunto bastante bueno de destornilladores Klein que uso todo el tiempo. Naturalmente, quería que estos sean de fácil acceso. Hice este sujetador similar a un estante con muescas. Todos los agujeros perforados en la parte superior del estante coinciden con el perfil de la base alrededor del mango para que todos descanse de forma segura. Mi plan original era tener agujeros para sacar los destornilladores. Después de pensarlo mejor, no me gustó esa idea porque significaría que necesitaría un espacio vacío sobre el soporte para permitir que los destornilladores se quiten. Usando la sierra de cinta, corté las muescas de la parte frontal del soporte a cada lado del orificio lo suficientemente grande como para dejar pasar los destornilladores.

Paso 3: Sostenedor del conductor de la tuerca

Este soporte está hecho exactamente de la misma manera que el porta destornillador. Aunque este fue mucho más simple ya que el perfil del mango es exactamente la misma forma cónica para todos los destornilladores.

Paso 4: Sostenedor de cincel

Realmente me gustó la idea de poder ver el tamaño de cada cincel mientras estaba en el soporte. Esto se hizo tendiendo cada cincel de manera uniforme y marcando el ancho de cada uno. Usando una hoja de diente plano en la sierra de mesa, corte los dados que se ajustan al tamaño de cada cincel. Corta un trozo de plexiglás del tamaño del sujetador y sujétalo en su lugar. Taladre los primeros agujeros a través del plexiglás en la madera y asegúrelos con los tornillos de cabeza plana. Repita este proceso con la otra mitad. Monte una pieza trasera de madera para permitirle un lugar para asegurar el soporte a la pared de su herramienta.

Paso 5: Sostenedor de cepilladora

Comencé con un pedazo de madera de ancho de su avión y unos centímetros más de cada lado. Corta un pequeño canal en la base para despejar tu cuchilla. En otra pieza, dibuja el perfil del talón del avión y córtalo en la sierra de banda. Pega esa pieza en su lugar. Me olvidé de tomar fotos de esta parte, pero encontrar otra pieza de madera de desecho del grosor de su avión y pegarla en la parte superior. Corta una «horquilla» de otra pieza que se ajuste alrededor de la perilla delantera y pégala en su lugar. Pegue los bordes a cada lado del soporte para ayudar a guiar el plano en su lugar cuando lo inserte en el soporte.

Paso 6: Llave de soporte

Este es un soporte muy simple que utiliza clavijas en ángulo para asegurar mis juegos de llaves combinadas métricas y SAE. Una vez espaciados de manera uniforme, los agujeros se perforaron justo por encima del centro con una taladradora. Los pasadores fueron pegados en su lugar.

Paso 7: Sostenedor cuadrado encuadre carpintero

El cuadrado de encuadre está asegurado mediante el uso de dos soportes en forma de L.

Paso 8: Estante cuadrado

Este estante fue hecho para sostener mi combinación, intento y conjunto de cuadrados de maquinista. Luego se perforó un agujero para sostener mi punzón rascador. El estante tiene repisas en cada lado para evitar que los cuadrados se caigan. Se cortó una ranura donde los cuadrados se colocaron centrados entre sí.

Paso 9: Estantería para las cintas métricas

Este es un simple estante con una repisa alrededor del agujero para evitar que caigan las cintas métricas.

Paso 10: Taladro prensa

El tornillo de banco de la perforadora se sujeta con dos ganchos de madera unidos a un trozo de madera. Estos ganchos se ajustan a los lados del tornillo de banco para mantenerlo en su lugar. Esto facilita su extracción al levantarlo y sacarlo del soporte.

Paso 11: Sostenedor del martillo

Estos martillos se mantienen en su lugar con la misma técnica que las llaves combinadas. Con una espiga en ángulo más grande, estos martillos nunca deberían caerse de la pared.

Paso 12: Sostenedor del calibrador de marca

El soporte del indicador de marca se hizo a partir de un bloque simple. Usando una pala o una broca forstner, taladre un agujero poco profundo del tamaño de la base del medidor. Esto dará una ventaja para que el indicador de marcado se aferre. Perfore a través del centro del agujero anterior un poco más grande que el eje del marcador. Con una sierra de cinta, quite la parte delantera del soporte para revelar la ranura interna. Haga un agujero en la parte posterior de la ranura para asegurar el soporte a la pared.

Paso 13: Sostenedor de alicates

El sujetador de alicates es simplemente un pasador soportado por dos piezas de extremo. Este soporte se puede adaptar a cualquier longitud dependiendo de cómo tengas los alicates.

Paso 14: Sostenedor del calibrador de profundidad

Mi medidor de profundidad tiene dos imanes unidos a la parte inferior. Utilizando esto, incrusté dos imanes en una pieza de madera que se adherirá a los imanes del medidor de profundidad.

Paso 15: Sostenedor Escuadra de la velocidad

Tengo una casilla de velocidad más grande y otra más pequeña. Cada uno tiene el mismo agujero en el mismo lugar. Esto permitió un soporte escalonado fácil que podría soportar ambos cuadrados a la vez.

Paso 16: Diversos

Tengo un estante más grande que se hizo de manera similar a mi soporte de cinta métrica. La única diferencia es que tiene múltiples soportes sosteniéndolo desde abajo para garantizar que pueda soportar más peso. Tenía unos cuantos portalápices que hice hace un tiempo perforando un agujero grande con una broca en un trozo de madera, y luego asegurándolo a la pared a través del orificio de separación a través del frente. Mi indicador de ángulo digital y el indicador de cuadrante se mantienen en un estante. Están hechos de la misma manera que el estante de cinta métrica.

Algunas herramientas están aseguradas con clavos pequeños al igual que mis pinzas digitales.

Paso 17: Maquetación

Una vez que esté satisfecho con todos sus titulares, colóquelos con las herramientas más comunes a su alcance.

Paso 18: Rellene la pared con herramientas

¡Esta es la mejor parte! Ahora está listo para colocar todos sus soportes en la pared. Asegurándose de que todos estén nivelados, puede alinear similares. Hice esto con mis destornilladores. Esto me permitió tener un espacio más para mi controlador de bits de trinquete que ni siquiera había planeado.

¿Has hecho una pared de herramientas tú mismo? ¿Tiene alguna sugerencia de mejora para mi propia organización u otras personas que lean esto? Si es así, ¡comparte tus conocimientos en los comentarios! ¡Saludos!
