Sencillo Cortador de Cristal de Botellas Compuesto de Piezas Comunes, es interesante saber que puedes hacer un vaso de una botella, grabar un corte alrededor de la circunferencia y dividirlo en dos con algunos trucos.
Si planea hacer muchos vidrios y si desea obtener un corte plano perfecto, preferiblemente puede construir su propio dispositivo de corte.
La principal ventaja de utilizar una plantilla como esta, es que puedes obtener un corte perfectamente plano muy simple de refinar con papel de lija.
Explicaré aquí cómo hacer la plantilla con objetos comunes y baratos.
Paso 1: El boceto
Después de medir algunas botellas, planeé dejar unos 12 cm entre soportes, con la posibilidad de aumentar esta distancia a 17 cm.
Esto es suficiente para cortar las pequeñas botellas de cerveza estándar y también las de 1 litro.
Mi diseño es muy simple, mi intención era construir un brazo articulado que también pudiera desplazarse a lo largo de la dirección axial, y lo suficientemente resistente para mantener la posición mientras empujaba la cuchilla de corte en el vidrio.
Así que decidí usar lo que ya tenía en mi casa, y el dispositivo tomó forma gradualmente.
Paso 2: Los componentes
La base de madera es una tabla de cortar salami de aproximadamente 14 x 25 cm, por lo que es perfecta para mi proyecto.
Las otras partes principales son, además de la cuchilla de corte esencial, cuatro ruedas de muebles, un conducto eléctrico y algunas vigas de madera.
El diámetro de las ruedas no debe ser más de 4 cm, y debe ser frío encontrar las ruedas con una superficie de goma.
Madera es:
- Una pieza de aproximadamente 25 x 4 x 2 cm (largo, alto, ancho)
- Una pieza 11 x 4 x 2 cm
- Aproximadamente 25 cm de longitud total de una viga de sección de 1 x 2 cm
El conducto es ancho y largo igual que la viga más grande (25 cm de largo y 2 cm de ancho en mi caso) y tiene que ser del tipo con una cubierta desmontable.
Entonces solo necesitas un poco de pegamento, diferentes tipos de tornillos, un perno y cuatro pies de goma.
Paso 3: Primeros agujeros
Todos los orificios de este dispositivo están hechos a mano, pero puede usar mejor un taladro de columna para obtener una perpendicularidad perfecta.
Añadí un nuevo orificio en la parte inferior del conducto de alambre, por lo que un total de tres agujeros cubren toda la longitud, pero también puedes agregar dos agujeros más, ya que colgarán mejor el «riel» en el tablero de madera.
Luego también hice cuatro pequeños agujeros en la cubierta superior, que mide 8 cm de largo. Estos agujeros no están centrados en el lado más corto, para evitar la interferencia entre los tornillos horizontales y verticales.
Paso 4: Hagamos la unión…
Un par de tornillos largos actúa como articulación del brazo de madera. Así que corte un par de piezas de madera de 3x2x1 cm y, a unos 7 mm del borde, perfore un orificio en la dirección del eje más largo.
Deseche las piezas sobre una superficie plana y marque la posición de los orificios de la tapa del conducto. Luego taladre los cuatro orificios para los tornillos.
Paso 5: …Y el brazo
Vamos a refinar la cabeza del brazo para que pueda tener a mano el cortador. Intenté usar el cortador tal como está, evitando perforarlo. Un gran tornillo lo mantiene estable en una ranura grabada en la madera.
Como hice algunas mejoras para mejorar el funcionamiento de la herramienta, también remplacé el tornillo con un perno, e incliné más el cortador, como puede ver en la primera imagen del siguiente paso.

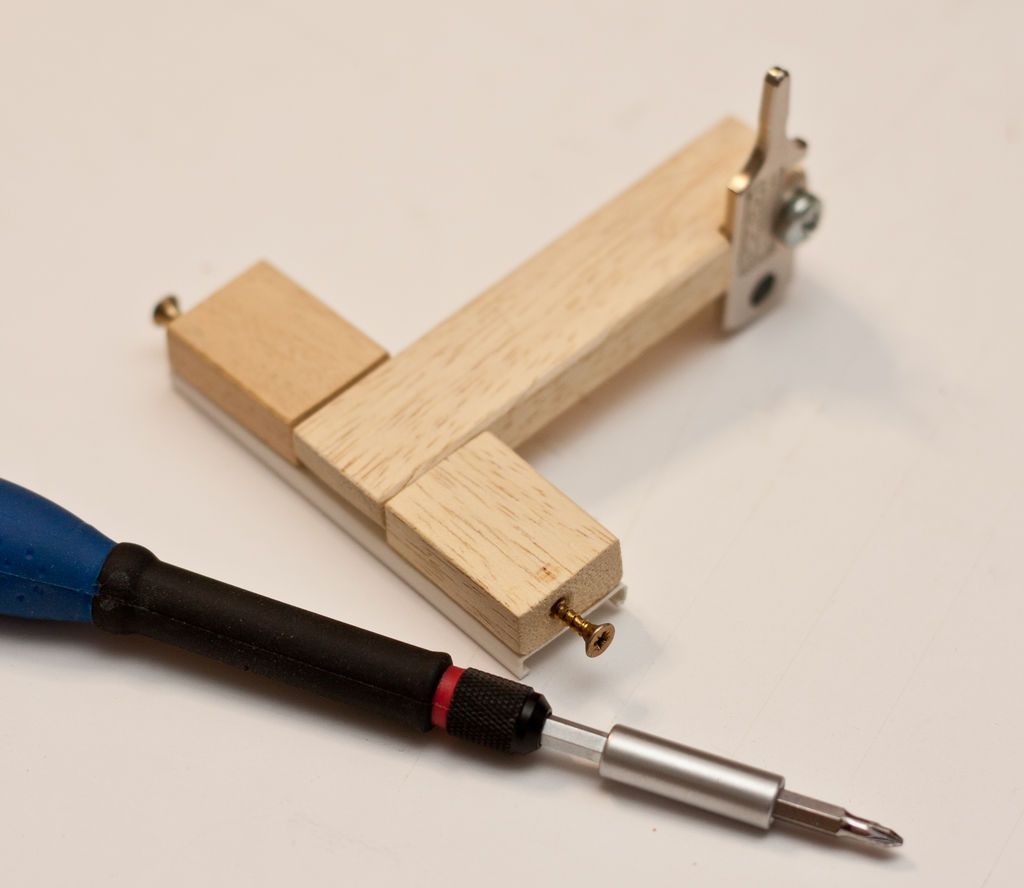

Paso 6: Ensamblemos el mecanismo de corte
Mi primer intento fue atornillar los dos pequeños bloques de madera directamente en la cubierta del conducto.
Esto no funciona, porque el pivote de dos partes (los dos largos tornillos horizontales) tiene más juego que un solo pivote, la cubierta de plástico no es lo suficientemente rígida y el brazo no era muy estable.
Así que agregué una viga de madera adicional para reforzar el dispositivo.
Después de atornillar las piezas horizontales, inserte el brazo e inserte los tornillos largos en los orificios para marcar la posición donde perforar el orificio en el brazo.
Paso 7: Pega las vigas
Coloque el «riel» sobre la viga de madera más grande y marque las posiciones de los agujeros. Taladre los agujeros pero espere para pegar las piezas para atornillar el riel.
Coloque dos ruedas en el tablero para tener la posición exacta donde pegar la gran viga. Usé pegamento de dos elementos para ser más rápido, pero también puedes usar pegamento de madera normal.
Paso 8: Los rodillos
Mientras tanto, si la viga más larga se fija, puede perforar los agujeros para los rodillos. Utilicé tornillos muy cortos para que no sobresalieran de la superficie inferior del tablero.
Las últimas dos filas de agujeros son para cambiar dos ruedas para que se pueda sostener una botella más grande.
Paso 9: Riel y patas de goma
Ahora ensamble las cuatro ruedas, atornille el riel en su lugar, agregue cuatro patas de goma, limpie las superficies… lLa pieza principal está casi lista.
Paso 10: Un poco de acabado
Como la cubierta del carro se mueve suelta a lo largo del riel, decidí pegar dos bandas de nylon dentro de los bordes más largos. Corté las rayas de una bandeja de pastel de nylon. También puede suavizarlos con papel de lija.
Use pegamento de cianoacrilato, y para asegurarse de que las rayas se mantienen presionadas durante el secado, aplique la cubierta en el riel tan pronto como aplique el pegamento.
Esta solución funciona muy bien, y puede configurar la resistencia del movimiento simplemente moviendo rápidamente el «carro» de un lado a otro, ya que el calor consumirá un poco el plástico, mitigando la fuerza de oposición.
Paso 11: La parada de la botella
Pegue la última viga de madera para que actúe como parada para la botella. Verifique que sea lo suficientemente alto como para llegar también a las botellas más grandes.
Esta viga también actuará como refuerzo para el riel, por lo tanto, agregue un poco de pegamento entre las dos tablas.
Paso 12: ¡Pruébalo!
Es hora de probar el dispositivo.
Lamentablemente, hubo un par de errores en mi diseño:
- Como expliqué antes, la articulación del brazo no era muy robusta
la cuchilla del cortador no estaba llegando al vaso de la botella más grande, porque el marco de acero tocó al principio - La ruta de la cuchilla estaba un poco desalineada con la circunferencia, y se salió de ella
Paso 13: Resolviendo los problemas
La solución de los problemas no fue difícil:
- Añadí la viga de madera de 8 cm entre la cubierta del conducto y los bloques de madera, lo que hace que la junta sea más fuerte
- Rediseñé el brazo con una ranura inclinada
- Retoque la superficie de la ranura con más atención a la alineación, y agregué un perno más confiable como conexión para la cuchilla.
Estas mejoras ya están incluidas en los pasos anteriores, pero aquí puede ver imágenes más detalladas del brazo.
Paso 14: ¿Qué falta?
¿Gafas? Sí, tienes razón… Ya que no soy muy hábil en esta técnica, a pesar del ritmo perfecto, ¡he roto todas las botellas que tengo en casa!
Paso 15: ¡Lo hice!
¡Finalmente lo hice! Corte alrededor de toda la circunferencia giré la botella sobre el pequeño quemador, después de medio minuto me paré durante diez segundos, luego dejé caer unas gotas de agua fría sobre el corte, y escuché el crujido, puse la botella sobre la llama otra vez y se dividió!
De todos modos, hay suficiente espacio entre los dos juegos de ruedas para contener una luz de té común, de modo que puedas calentar la botella girando sobre el mismo engranaje. Voy a probar esa solución la próxima vez.
Con papel de lija de grano medio y fino, afiné el borde lijándolo sobre una superficie plana y quitando los bordes afilados. ¡Después de eso parece increíble!
Paso 16: Última mejora
Para obtener un corte perfecto, tuve que cambiar el brazo de madera por un refuerzo de metal más resistente y, con el uso de un taladro de columna, construí un nuevo carro con una junta perfectamente alineada.
Tuve que alisar los bordes de madera debajo del brazo para que se moviera. Además, este carro es más alto que el primero, de modo que puedo cortar botellas más grandes con menos flexión de la cuchilla y empujarla desde arriba y no desde un lado.
Paso 17: ¿El final?
Esta nueva solución funciona muy bien, ya que la junta está hecha por una sola barra de acero que pasa a través de toda la longitud, y usted puede bloquear la cuchilla en el brazo sin preocuparse por la deformación de la madera.
Cuando empuja la cuchilla contra el vidrio, permanece exactamente en la circunferencia, y al final de la rotación llegará al punto de inicio del trazado, esto es esencial para una división perfecta.
Como tengo un buen resorte que se ajusta bien al costado del brazo, planeo agregarlo para que el brazo se levante cuando sueltes la presión, eso será genial…
