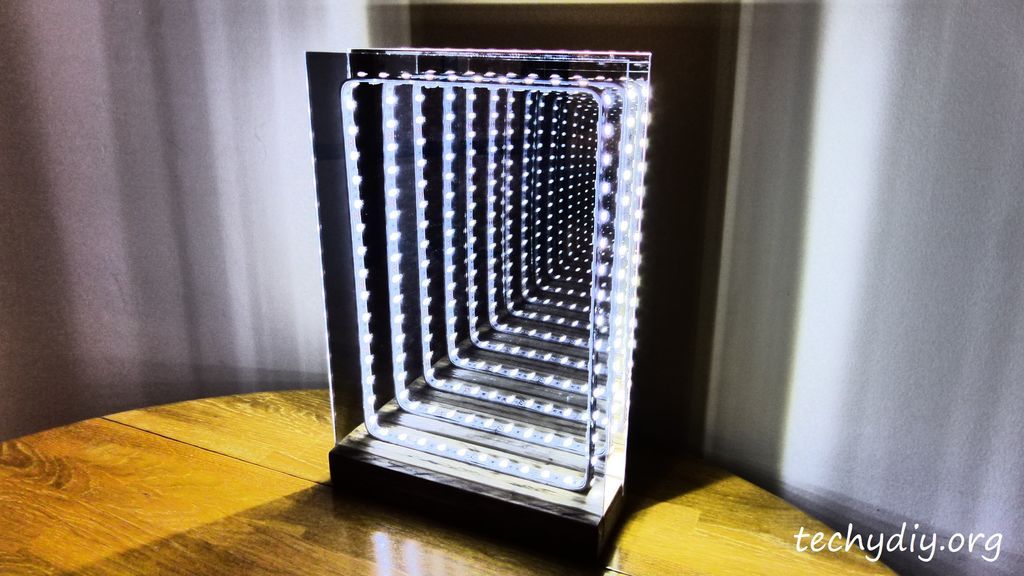

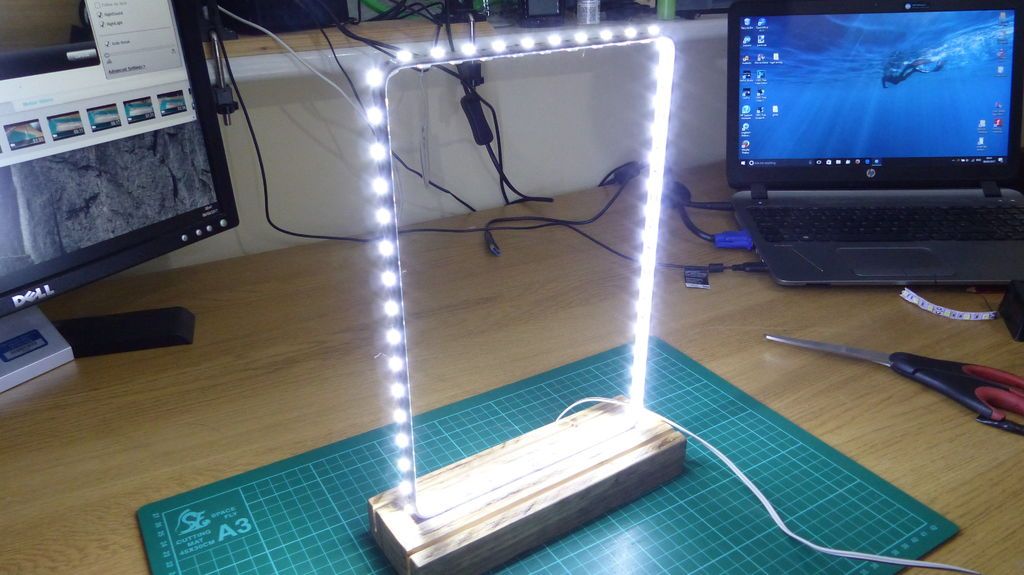

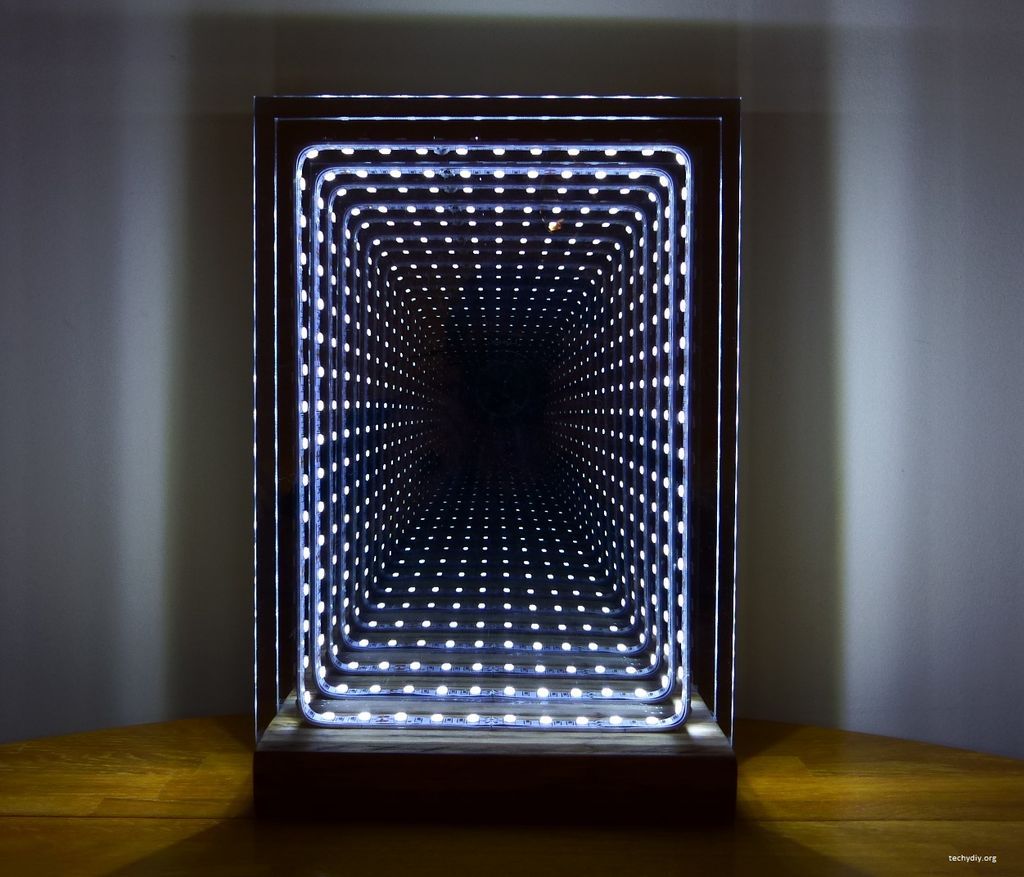

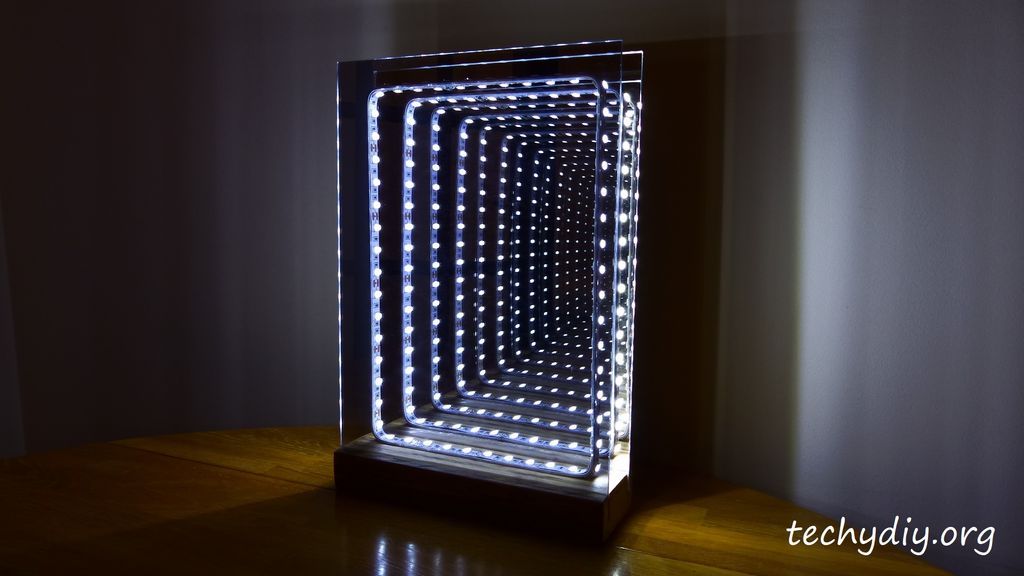

En este artículo voy a describir cómo hacer un espejo de infinito de estilo moderno, que también funciona muy bien como una lámpara de mesa y se ve fantástico.

El espejo de infinito funciona con una fuente de alimentación de CC de bajo voltaje y emplea luces LED.

Paso 1: Piezas y herramientas

  • Madera de Pallet 297x68x31mm
  • Cinta led blanca 12V
  • Hoja de espejo
  • Espejo de 2 vías
  • Película reflectante plateada (Una alternativa a la lámina de espejo de 2 vías)
  • Hoja de acrílico transparente (Usado en conjunto con una película de espejo reflectante de plata)
  • Tira de aluminio
  • Cable de altavoz
  • Alambre de cobre esmaltado 22swg/21awg
  • Adaptador de conector de alimentación de CC
  • Fuente de alimentación de 12 voltios, 2 amperios DC
  • Router
  • Tabla de Router
  • Brocas de router – 3mm o 1/8″
  • Sierra de inglete
  • Taladro
  • Taladro de prensa
  • Broca Forstner
  • Broca avellanada
  • Soldador
  • Pistola de pegamento caliente
  • Lupa con banda para la cabeza

Paso 2: Cómo funciona un espejo infinito

  • Un espejo de infinito consta de un espejo de dos vías en la parte delantera, un espejo normal en la parte posterior y luces entre ellos.
  • Un espejo bidireccional es un espejo parcialmente reflectante, lo que significa que refleja algo de luz y permite que el resto pase.
  • La luz rebota entre los espejos, con el espejo de dos vías que permite que pase algo de luz cada vez.
  • Esto crea una serie de reflejos con intensidad decreciente, lo que lleva a la ilusión de que las luces se desvanecen en la distancia.

Paso 3: Base de madera

  • La base consiste en una longitud de madera del mismo ancho que las hojas del espejo.

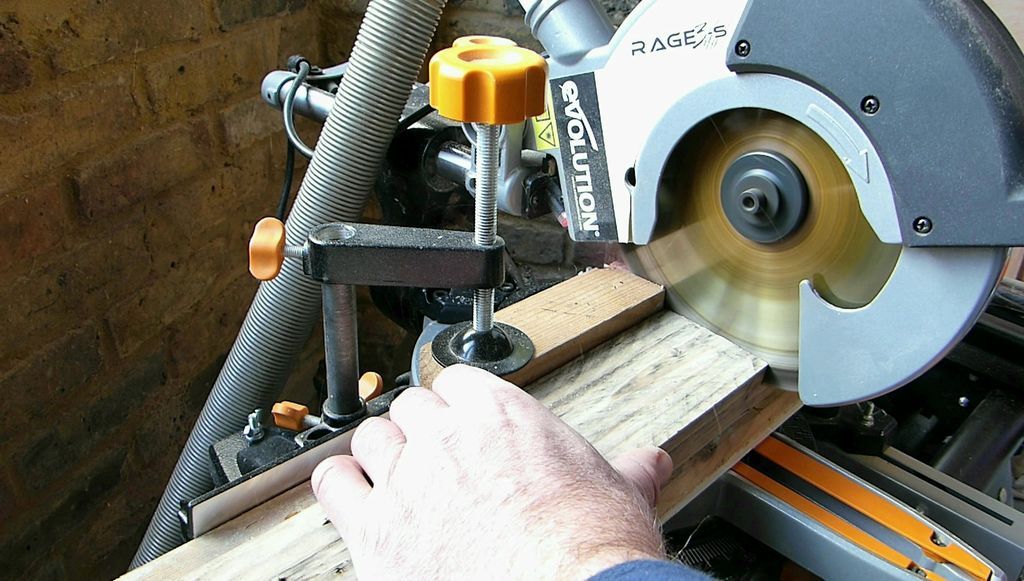

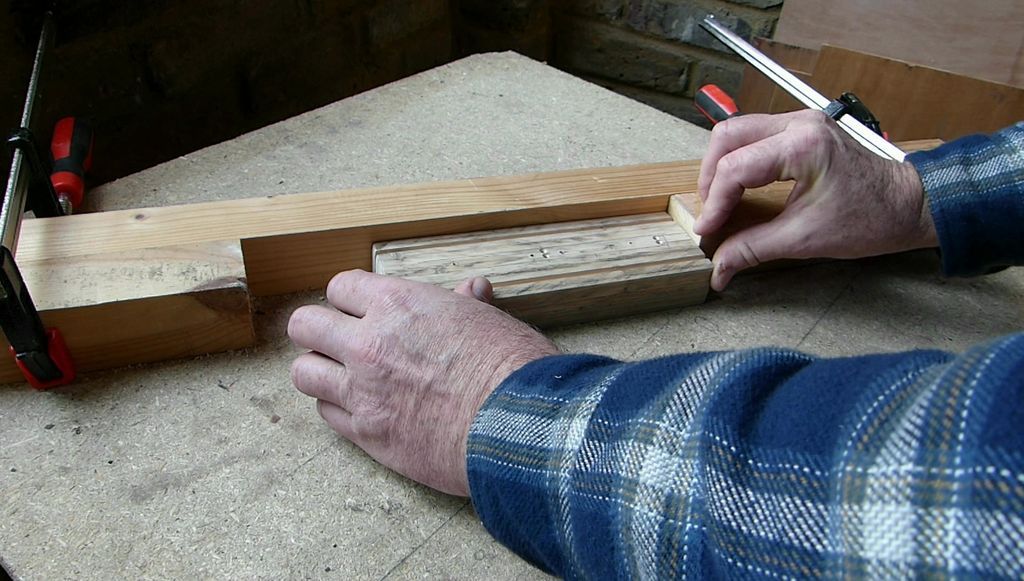

  • Cuadre un extremo de la madera con una sierra ingletadora.
  • Mide 297 mm (8″).
  • Corta la madera a lo largo.
  • Encamine dos ranuras en la cara superior con una broca recta de 3 mm o 1/8″.

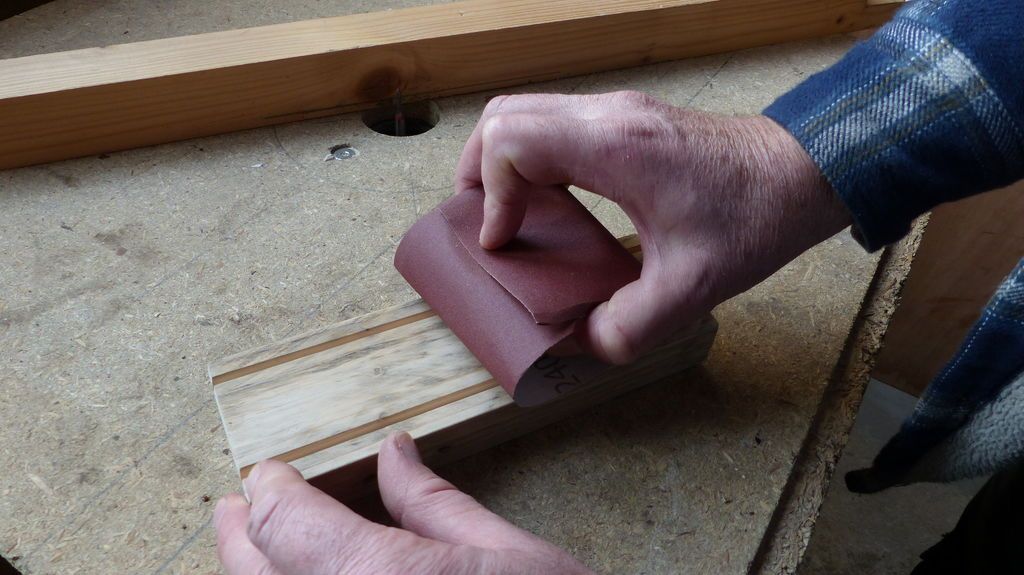

  • Lije el bloque de madera para mejorar el acabado.

Paso 4: Plantilla de marco

  • En el espejo de infinito, un marco de aluminio rectangular soporta las tiras de luces led. Las esquinas del marco están redondeadas, para facilitar la aplicación de las dos cintas led.
  • La cinta LED solo se puede cortar después de cada tercer led en las posiciones marcadas, por lo que es importante que la circunferencia interior del cuadro coincida con la longitud de la cinta conducida, de lo contrario habrá un espacio en la pantalla LED.

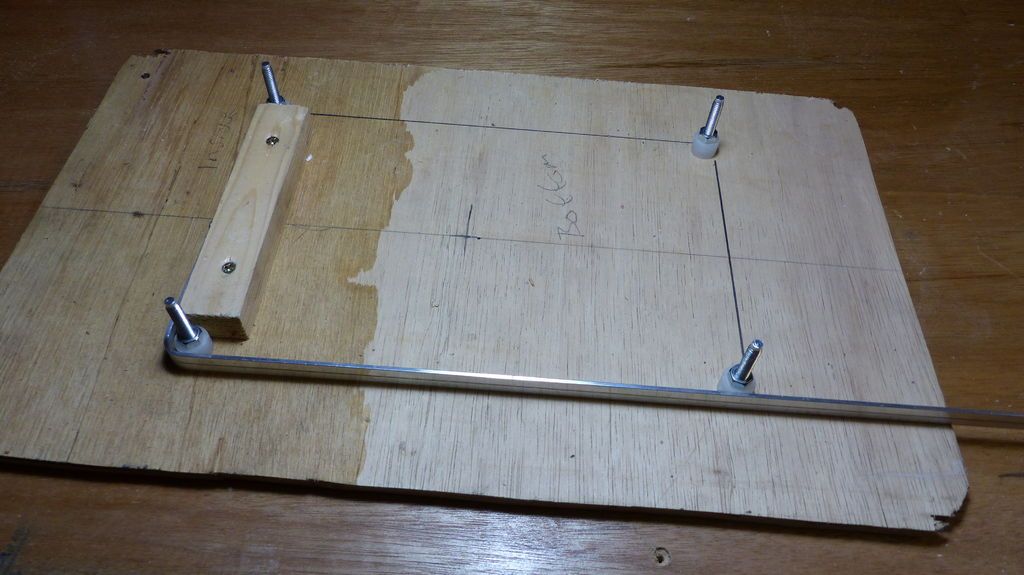

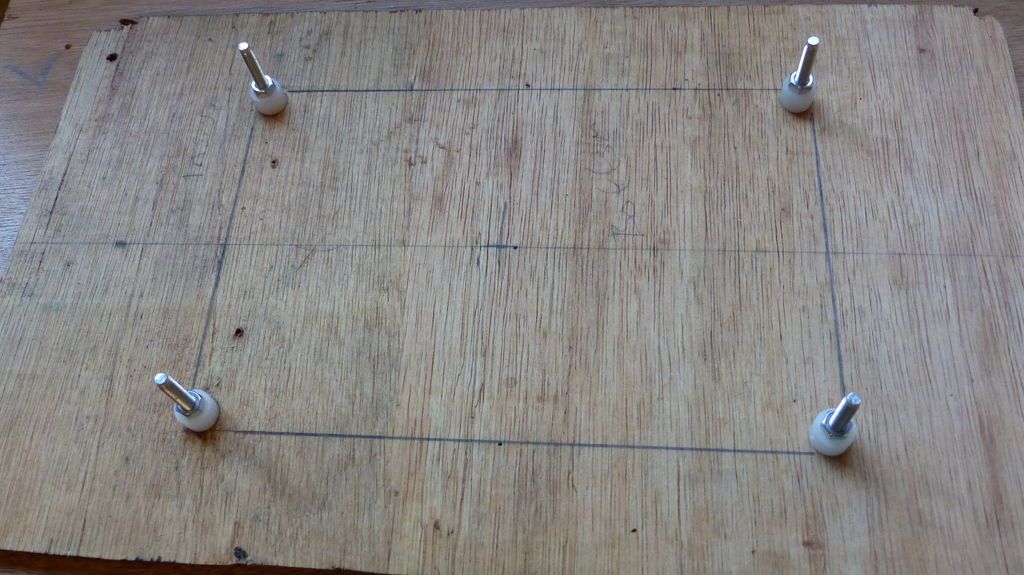

  • El marco está formado alrededor de una plantilla simple. Esto consiste en 4 discos cortados de una tabla de cortar de cocina de plástico, atornillada a una hoja de madera.

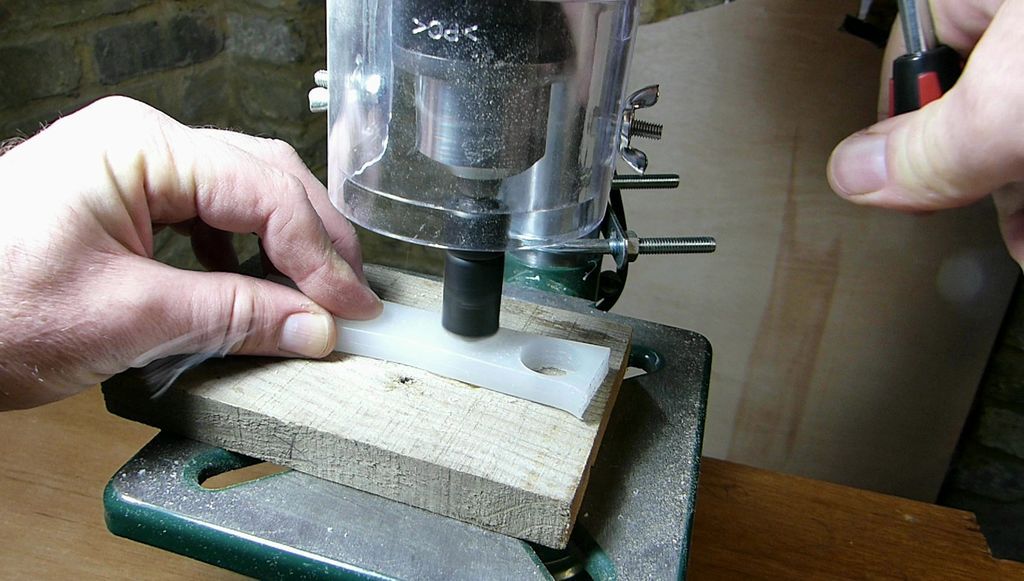

  • Corta 4 discos de 15 mm.

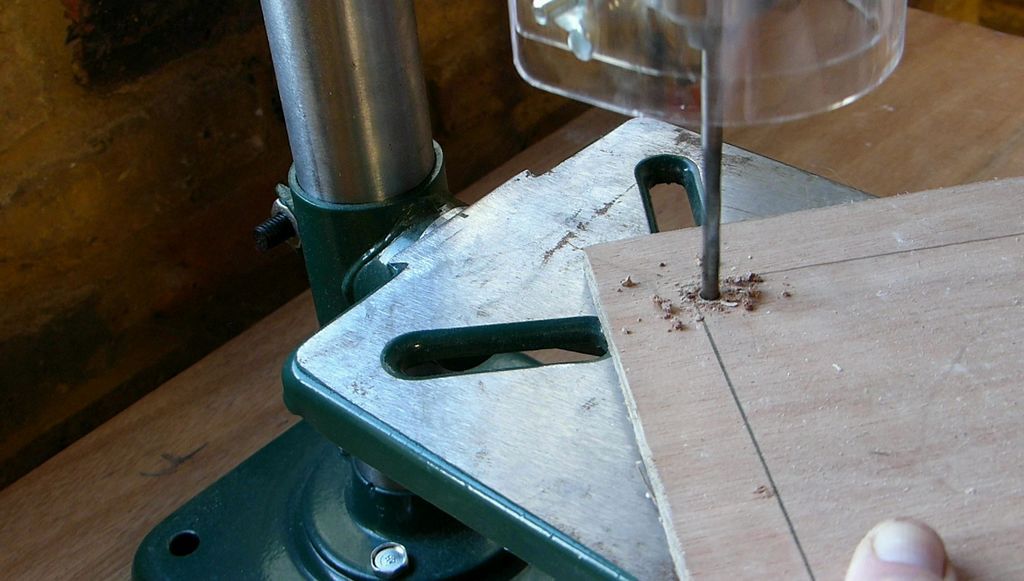

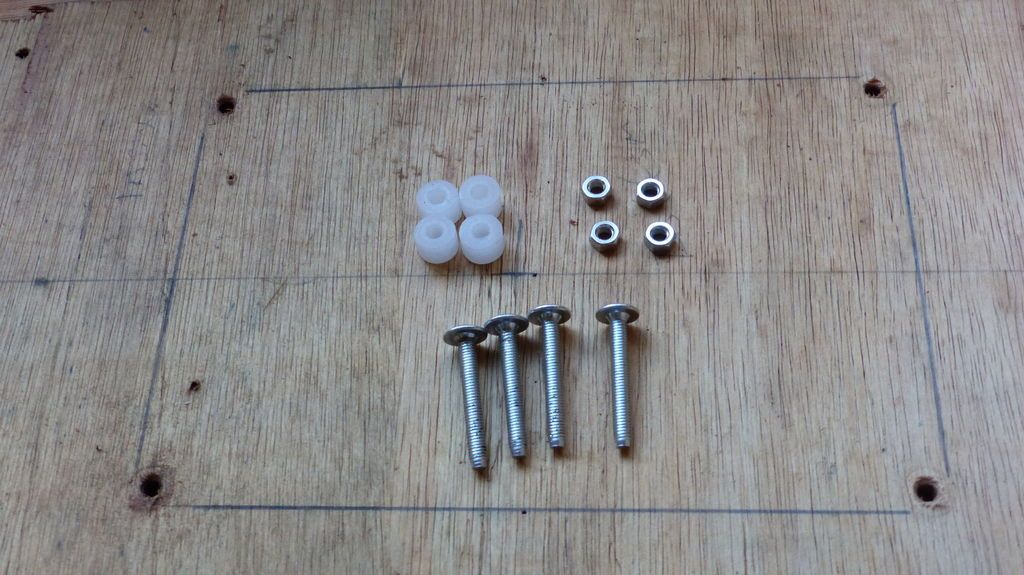

  • Taladre 4 agujeros en una hoja de madera en un patrón rectangular.
  • Atornille los cuatro discos a la hoja de madera.
  • Corta un bloque de madera y atorníllalo a la hoja de madera.

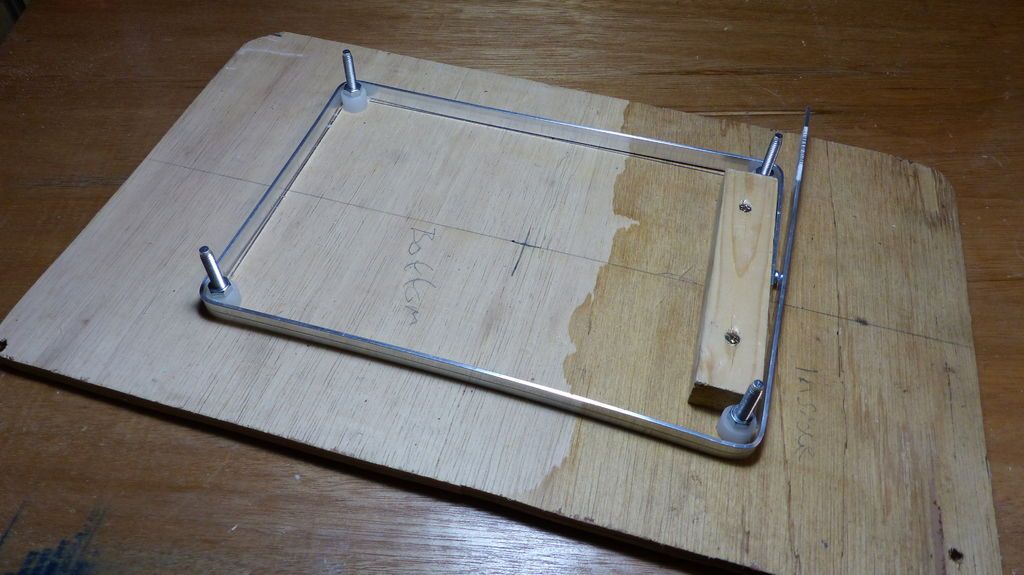

Paso 5: Dobla el marco a la forma

  • Perfore o taladre un orificio en el extremo de la tira de aluminio.

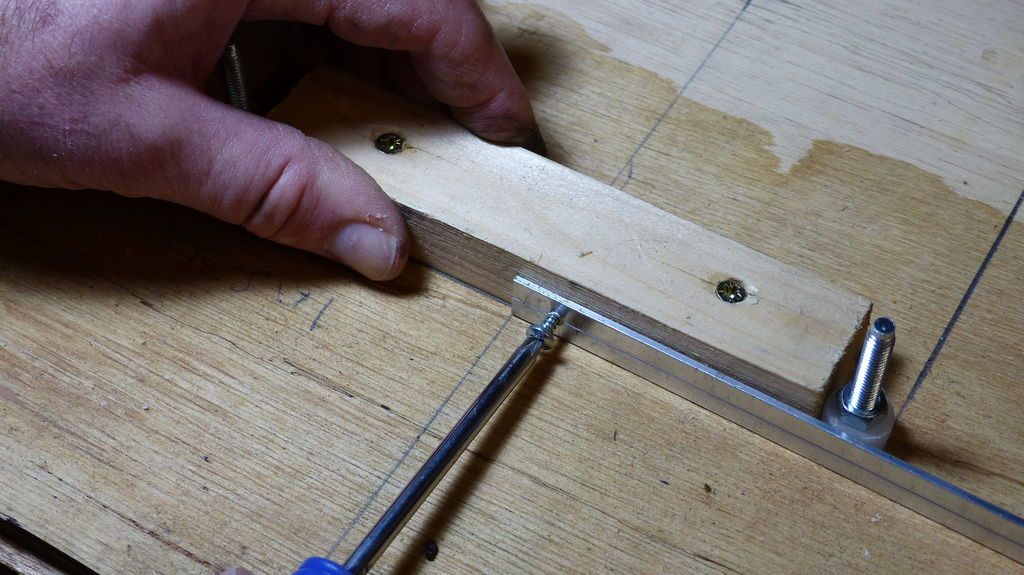

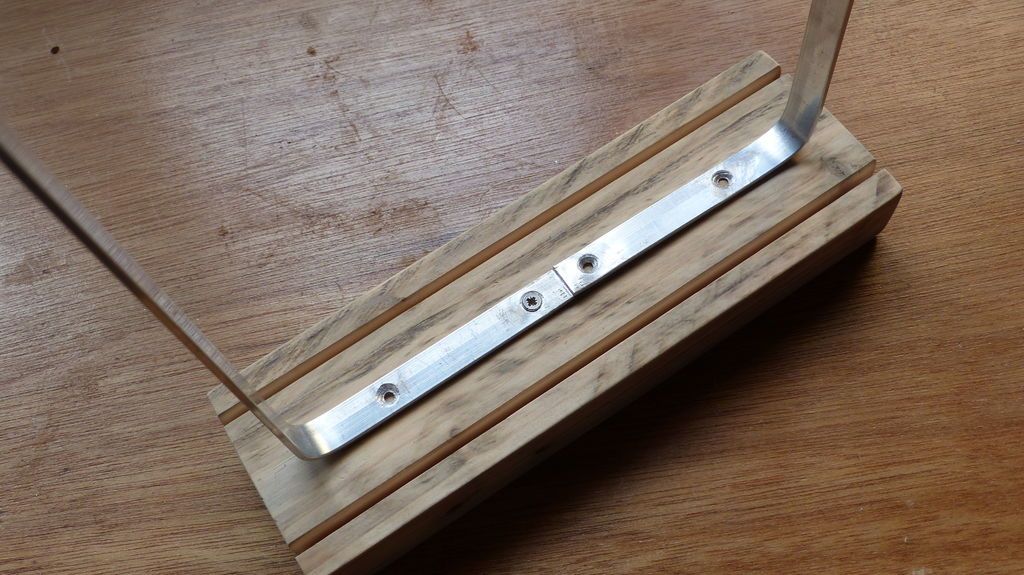

  • Atornille la tira de aluminio al bloque de madera.

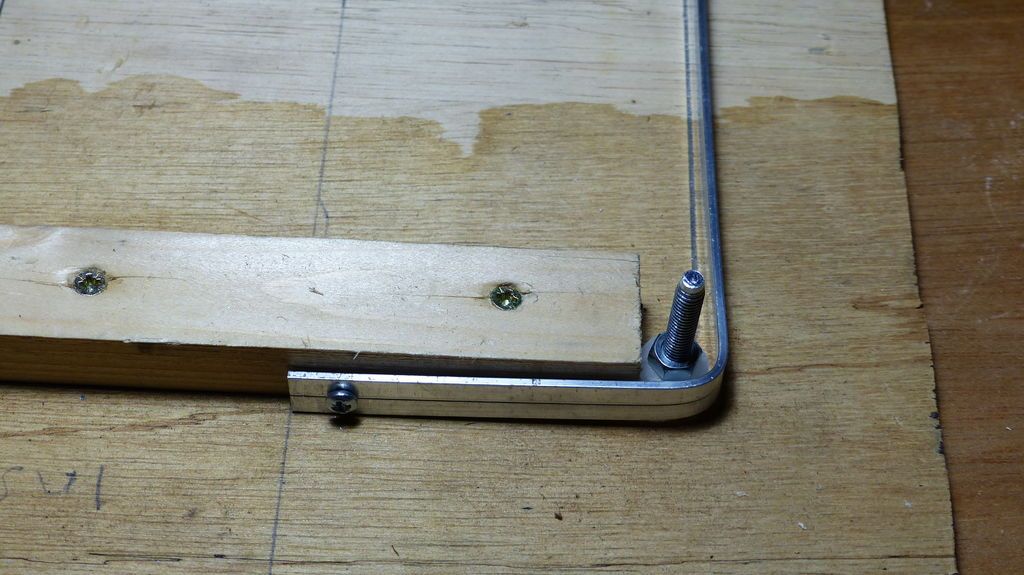

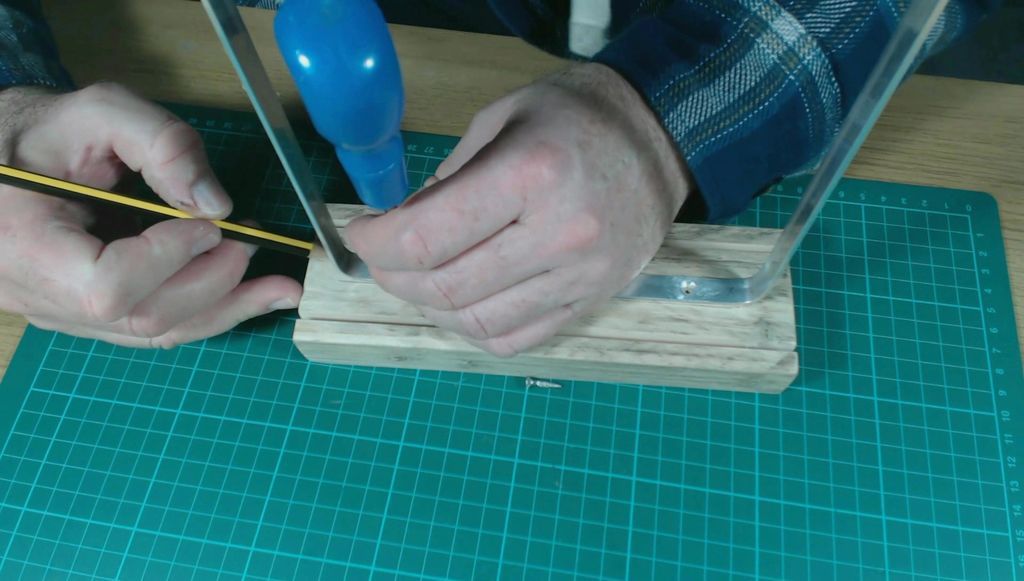

  • Doble la tira de aluminio alrededor de cada uno de los discos.

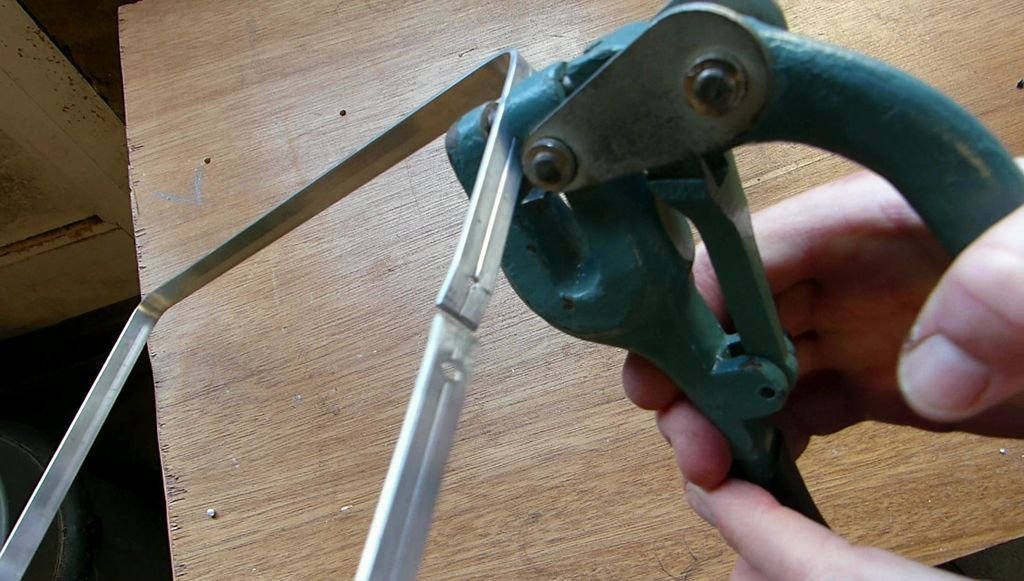

  • Corte la tira de aluminio sobrante con tijeras de metal o una sierra para metales.
  • Verifique que las esquinas sean cuadradas y que las dimensiones de las esquinas sean iguales.

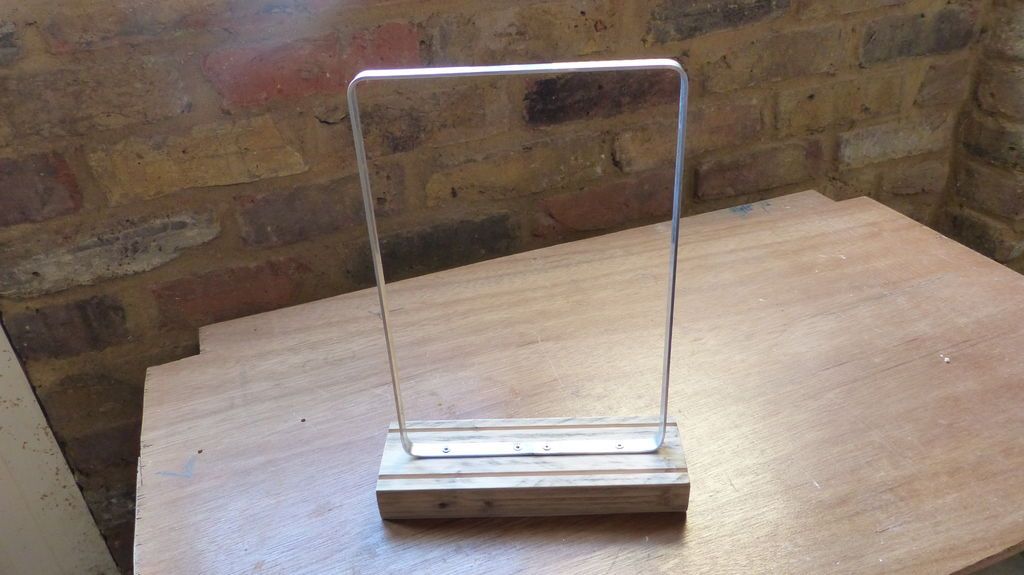

  • Verifique que la cinta conducida encaje correctamente en el interior del marco de aluminio.

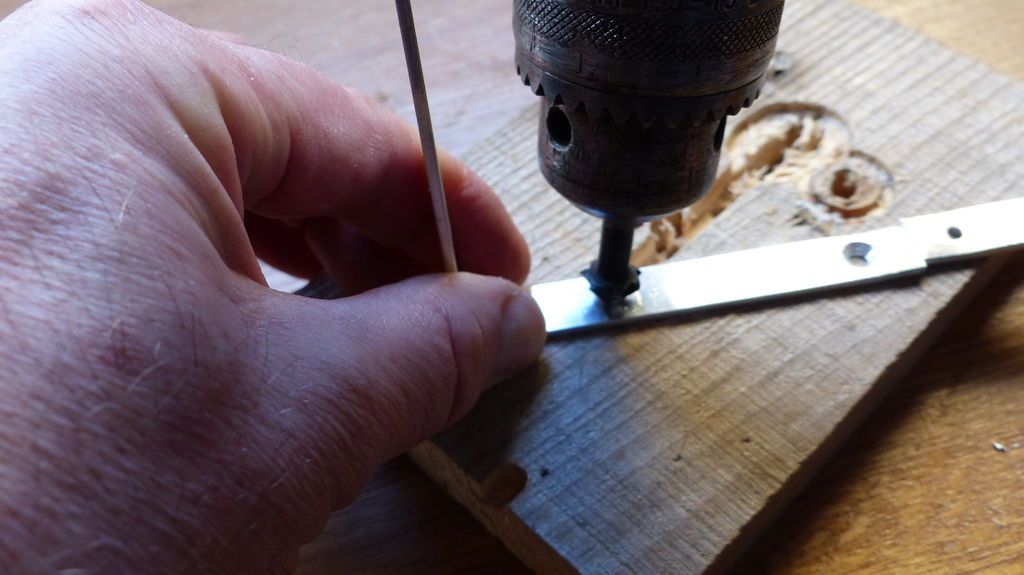

  • Perfore o taladre tres agujeros de montaje adicionales en la parte inferior del marco.
  • Avellanar los agujeros.

Paso 6: Perforar agujeros en la base para ocultar el cableado

  • Para ocultar los cables que suministran energía a los LED’s, se taladran agujeros a través de la madera y se corta una ranura por debajo.
  • Fije el marco de aluminio a la base con tornillos para madera.

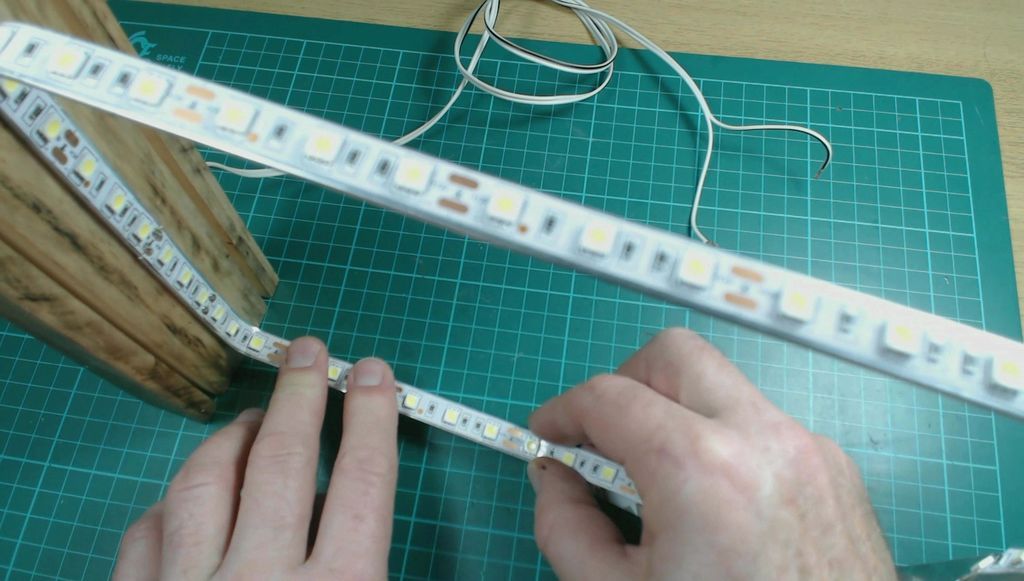

  • Corta un trozo de cinta de led para que quepa alrededor de la parte exterior del marco.
  • Tenga en cuenta que la cinta LED solo se puede cortar en las posiciones marcadas.
  • Retire la parte posterior de la cinta y colóquela en la parte exterior del marco.
  • Si el adhesivo es un poco débil en algún momento, entonces he encontrado que el pegamento funciona bien. Usé esto en los bordes de la cinta de led para una mayor resistencia.
  • Haga dos agujeros en el centro del marco, con el mismo ancho de separación que los contactos en la tira del LED.
  • Marque el borde del marco en la madera con un lápiz.
  • Desatornille el marco de la madera.

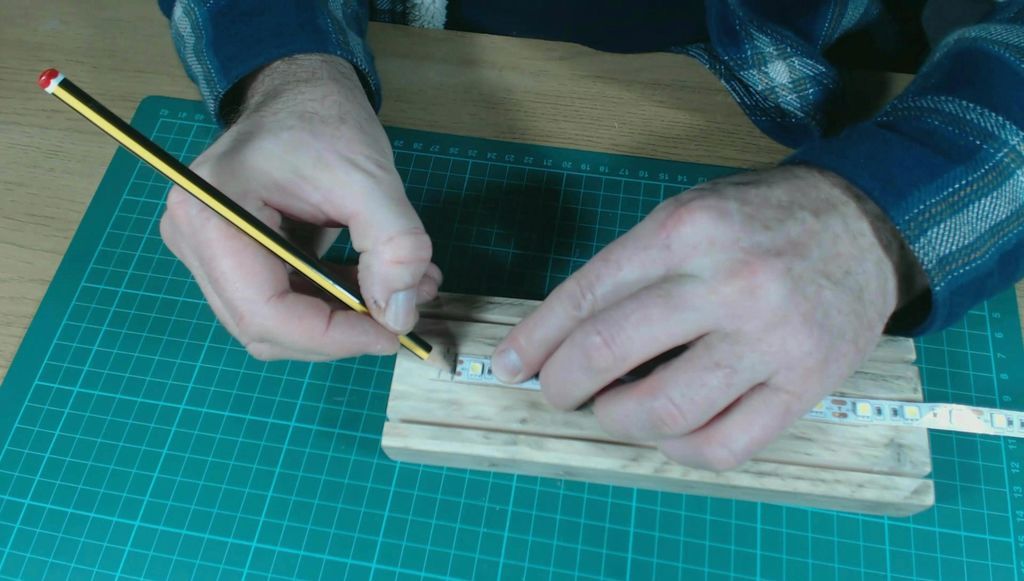

  • Marque el ancho de los contactos de la cinta conducida en la línea de borde marcada previamente y utilícelo para determinar la mejor posición para los orificios de los cables con conductor externo.

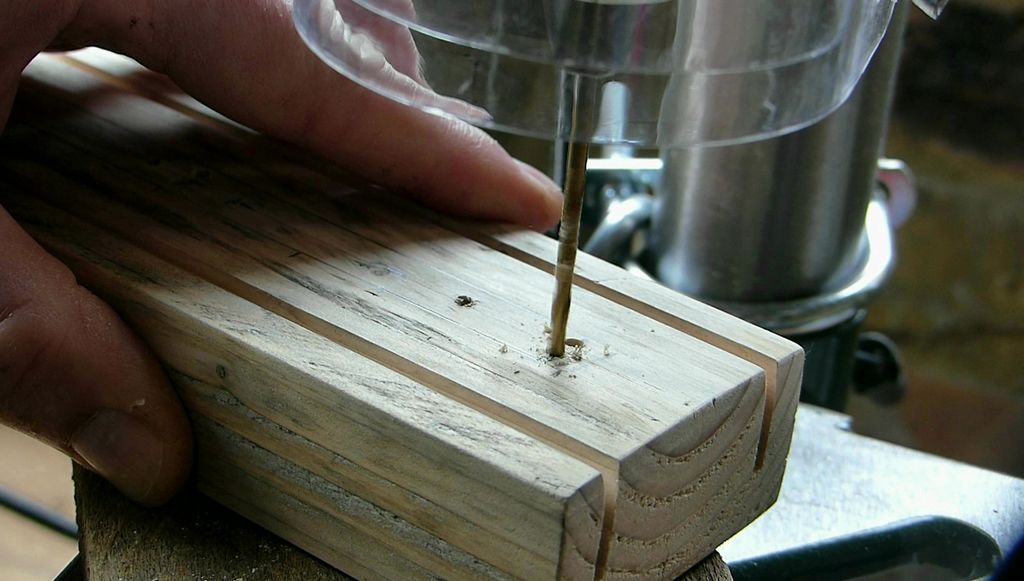

  • Taladre dos agujeros de cables para la tira del led exterior.
  • Agrande los dos agujeros de alambre para la tira del led interno.

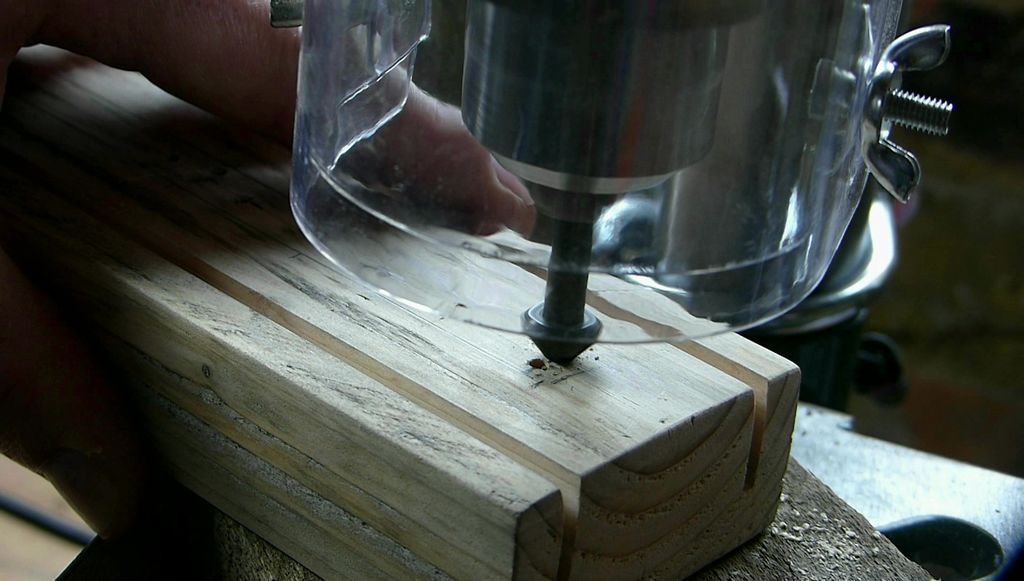

  • Para facilitar el paso de los cables, avellane parcialmente los orificios.

Paso 7: Enrutar una ranura en la base para ocultar el cableado

  • Para mantener oculto el cableado entre los leds internos y externos, dirija una ranura en la parte inferior de la base.

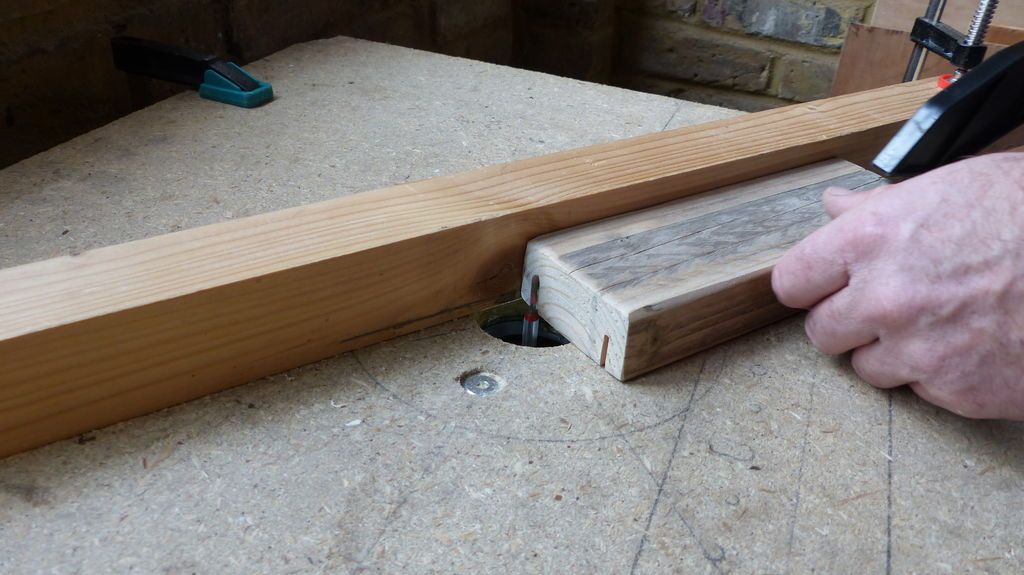

  • Configure bloques de parada en la mesa del router.

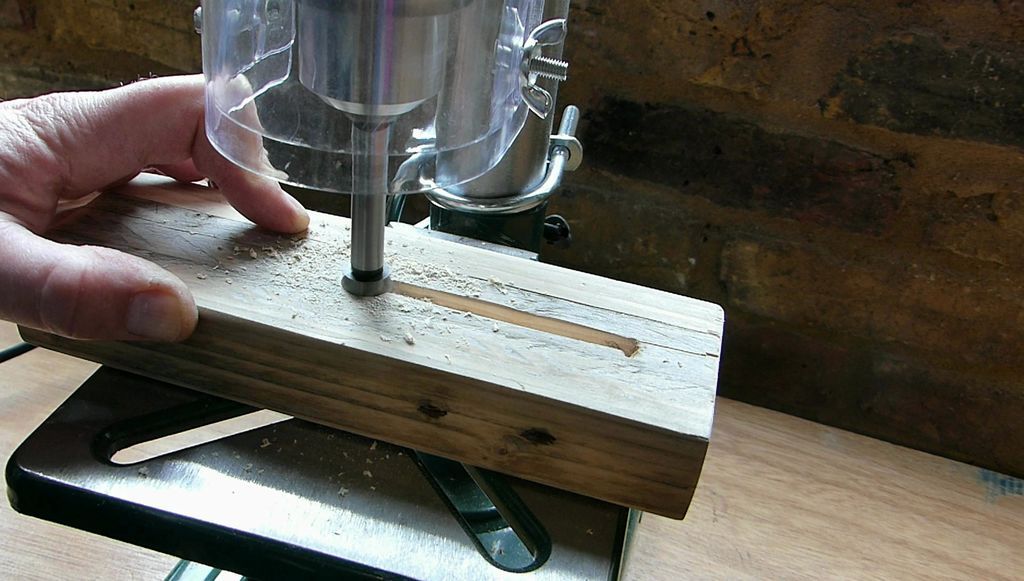

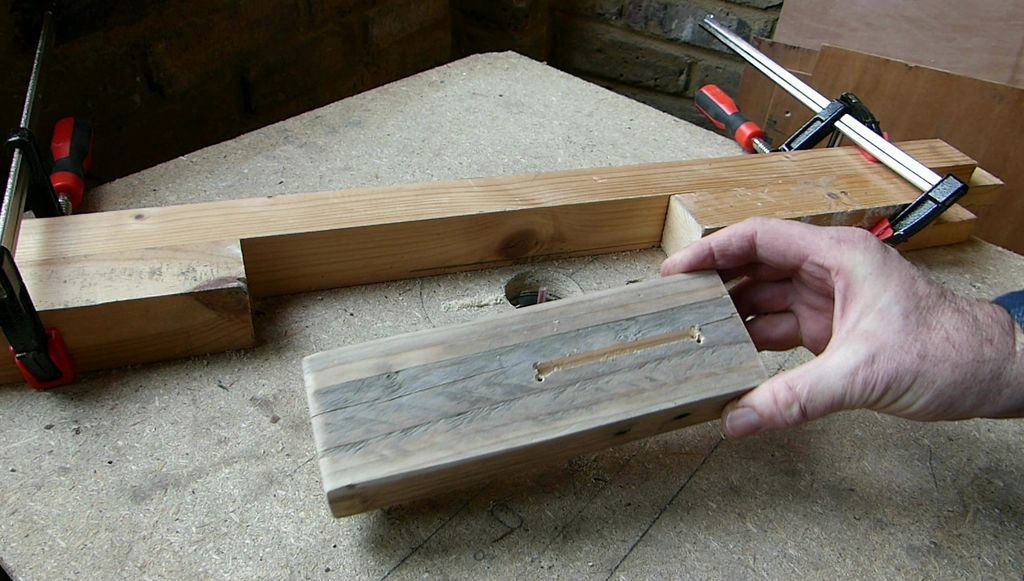

  • Con una broca recta de 6 mm o 1/4″, coloque una ranura entre los dos conjuntos de orificios a lo largo de la base de madera.
  • También es opcional perforar algunos agujeros de espacio libre más grandes en los extremos de la ranura.

Paso 8: Taladrar un agujero para el cable de alimentación

  • El cable de alimentación se alimenta a través de la parte posterior de la base de madera en la ranura. El cable que he usado es cable de altavoz doble.

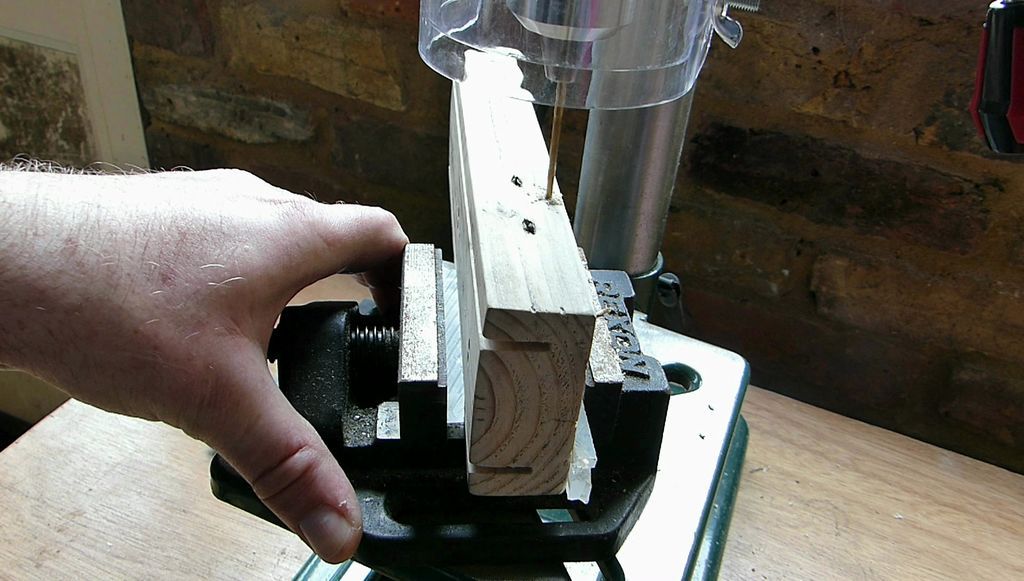

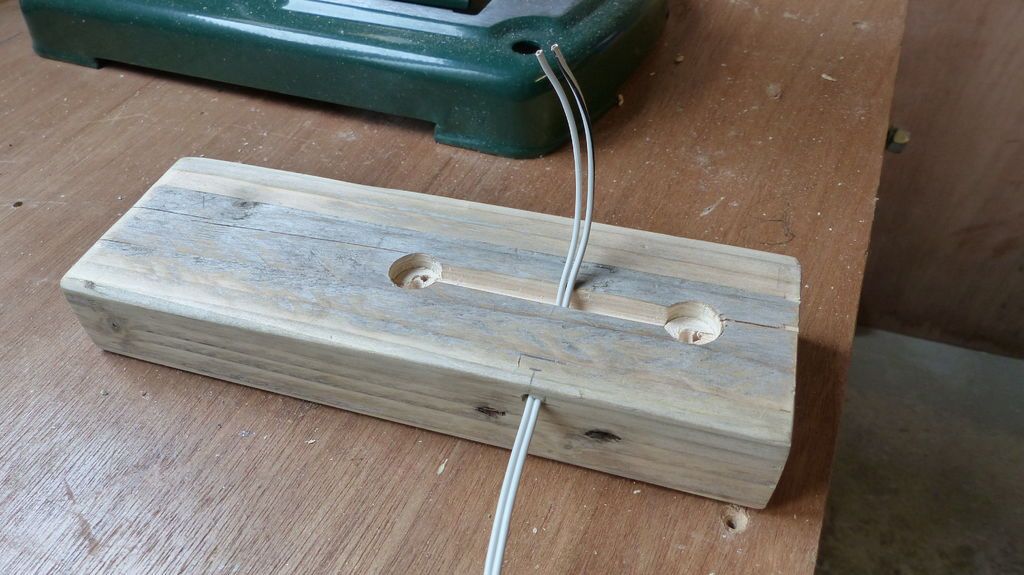

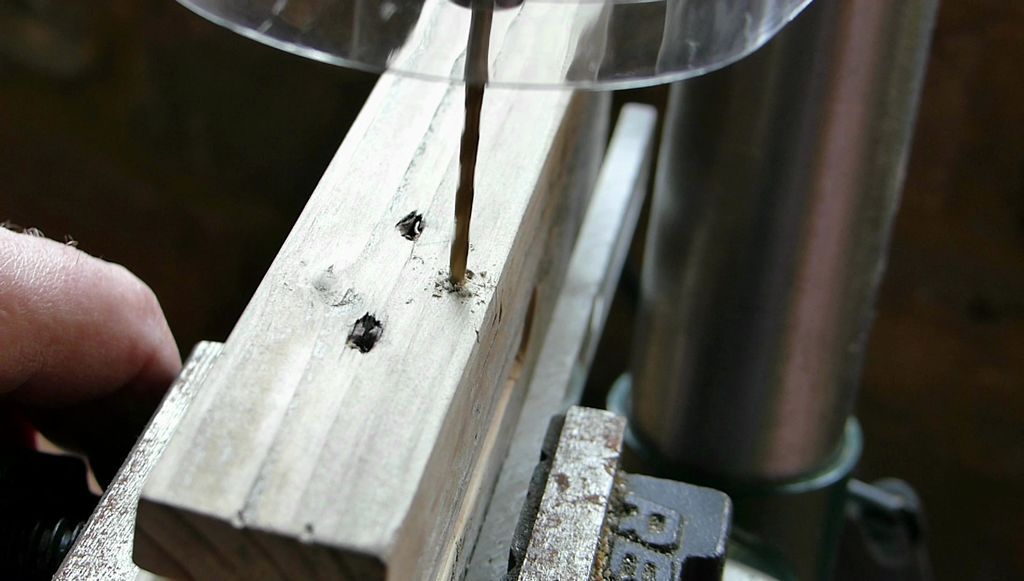

  • Taladre dos orificios uno al lado del otro desde la parte posterior de la base de madera hasta la ranura.
  • Use el taladro para formar un solo orificio oval.
  • Verifique que el cable de alimentación pueda pasar por el orificio oval.

Paso 9: Laca en la base

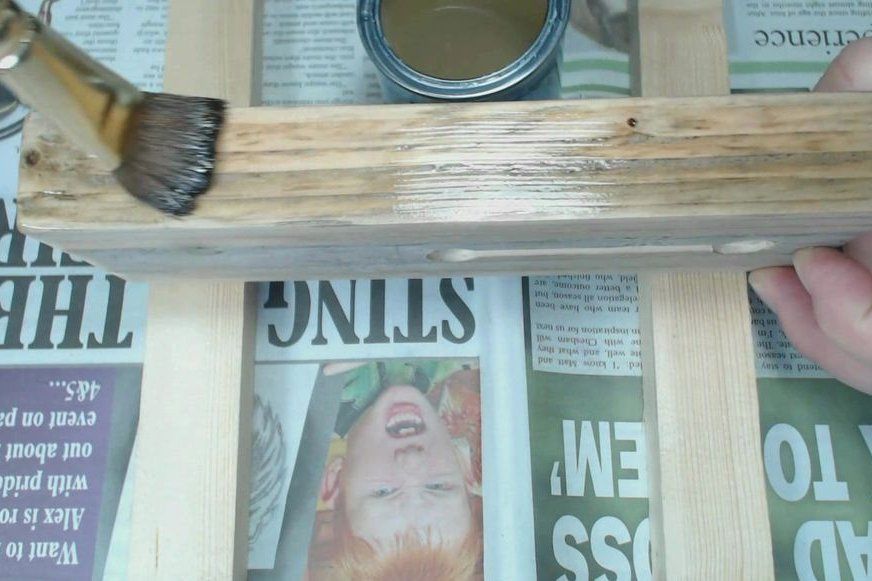

Todo el trabajo en la base ya está completo, así que este es un buen punto para darle una lijada final, aplicar una capa de laca y dejar que se seque.

Paso 10: Cableado del Led exterior

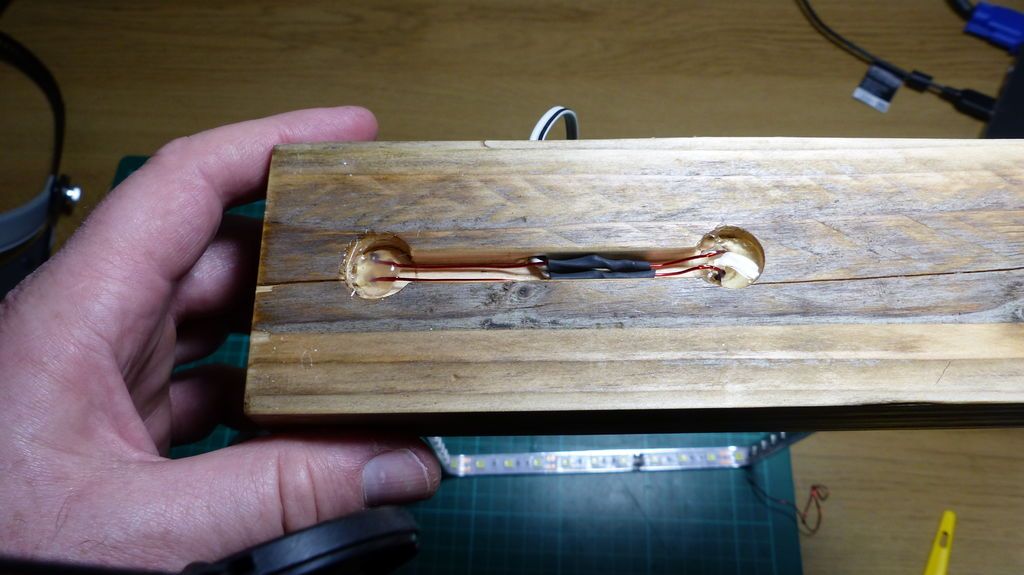

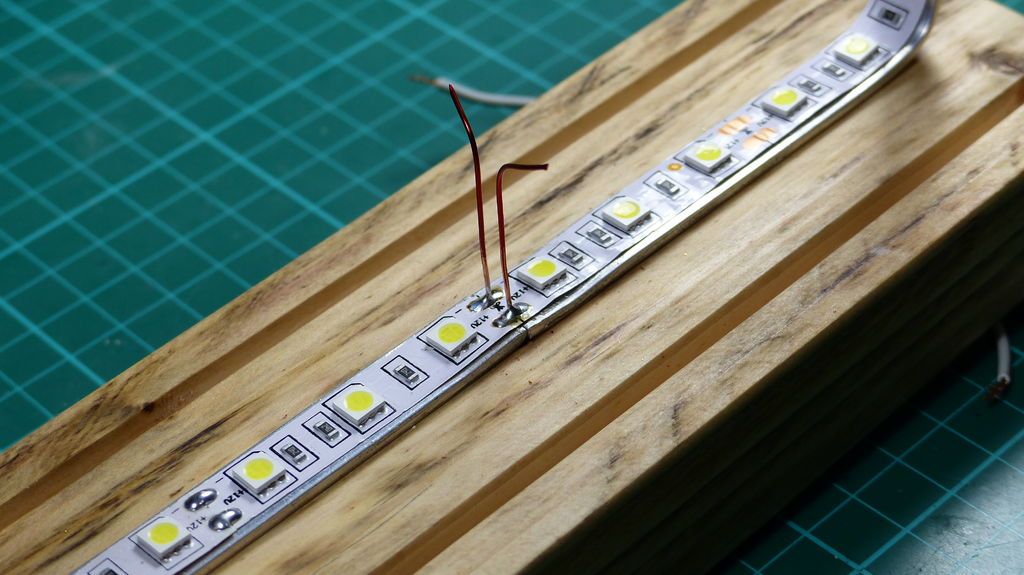

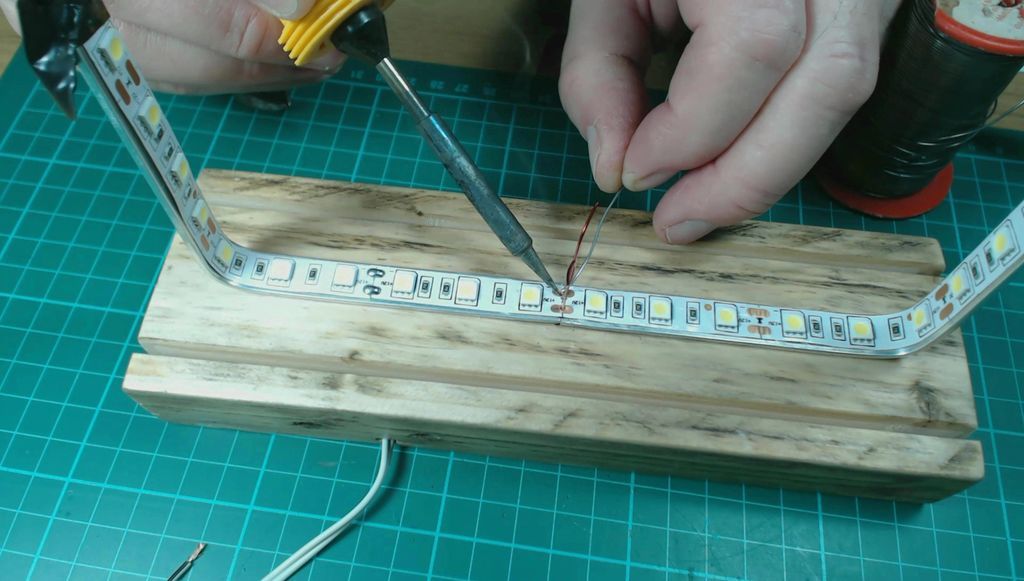

  • Suelde dos tramos de alambre de cobre esmaltado a la tira del LED en el exterior del marco.
  • Pase los cables a través de los orificios exteriores en la parte superior de la base de madera.
  • Atornille el marco de nuevo en la base de madera, asegurándose de que los orificios estén alineados.

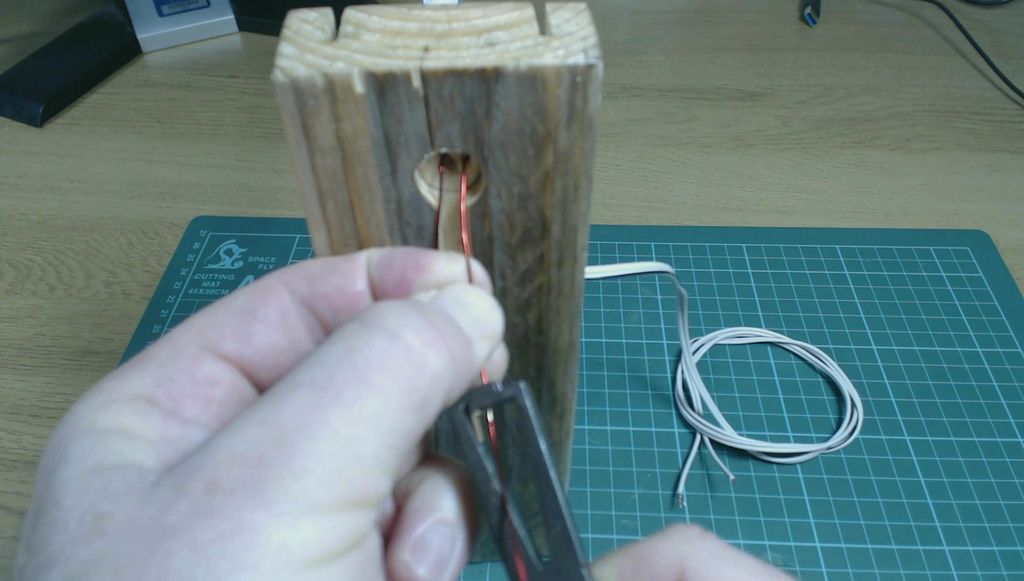

  • Corta una longitud del cable de la fuente de alimentación y pásalo por el orificio ovalado en la parte posterior de la base.
  • Pele los extremos de los cables del cable de alimentación.
  • Pele el esmalte de los hilos de cobre esmaltados.
  • Estañe la parte desnuda de los alambres de cobre esmaltados con un soldador.
  • Envuelva los cables de la fuente de alimentación alrededor de la porción estañada de los cables de cobre esmaltados.
  • Asegúrese de que esto se haga de tal manera que la tubería termorretráctil se pueda pasar por los extremos libres de los cables para cubrir las juntas más adelante.
  • Conecte el lado negativo de la tira del LED al lado rayado del cable de alimentación.
  • Suelde los cables juntos.

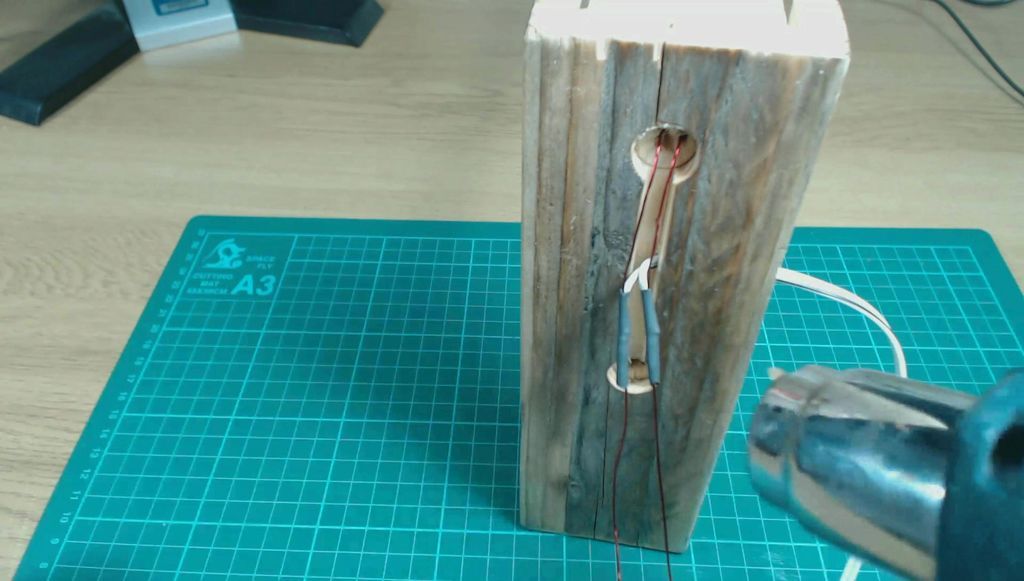

  • Empuje el tubo termorretráctil sobre los alambres esmaltados y cubra las juntas.
  • Aplique calor al tubo termorretráctil con una pistola de calor.

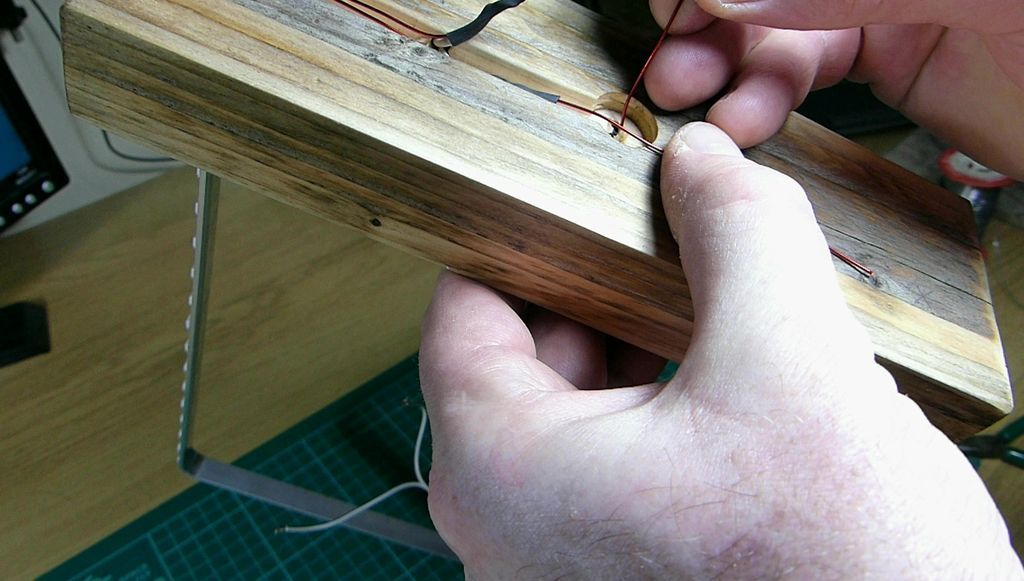

  • Empuje los extremos libres de los alambres de cobre esmaltados a través de los dos orificios en el centro de la base de madera y el marco de aluminio.

Paso 11: Cableado Led interno

  • Corta un trozo de cinta conducida para que encaje alrededor del marco.
  • Encuentre los contactos en el centro de la cinta y con un alfiler haga agujeros en los contactos.
  • Con un cuchillo y/o papel de lija, retire el esmalte de los hilos de cobre, hasta justo donde los cables salen del marco.
  • También agregué algunos trozos pequeños de termorretráctil sobre los alambres y en los agujeros, al ras con la parte superior del marco.
  • Corte el adhesivo que se aleja del centro de la tira del LED.

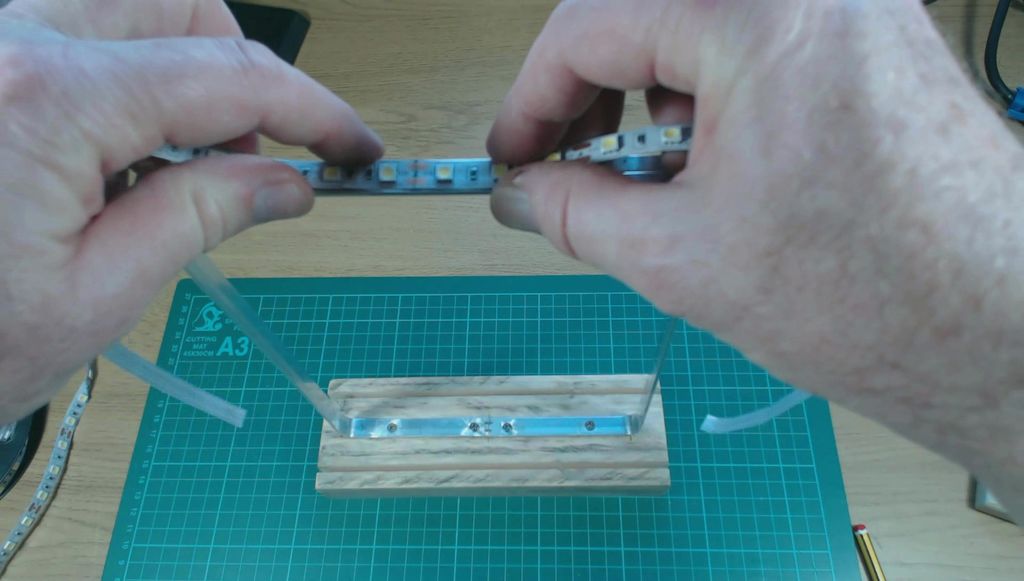

  • Coloque la tira del LED sobre los cables asegurándose de que la polaridad sea correcta.

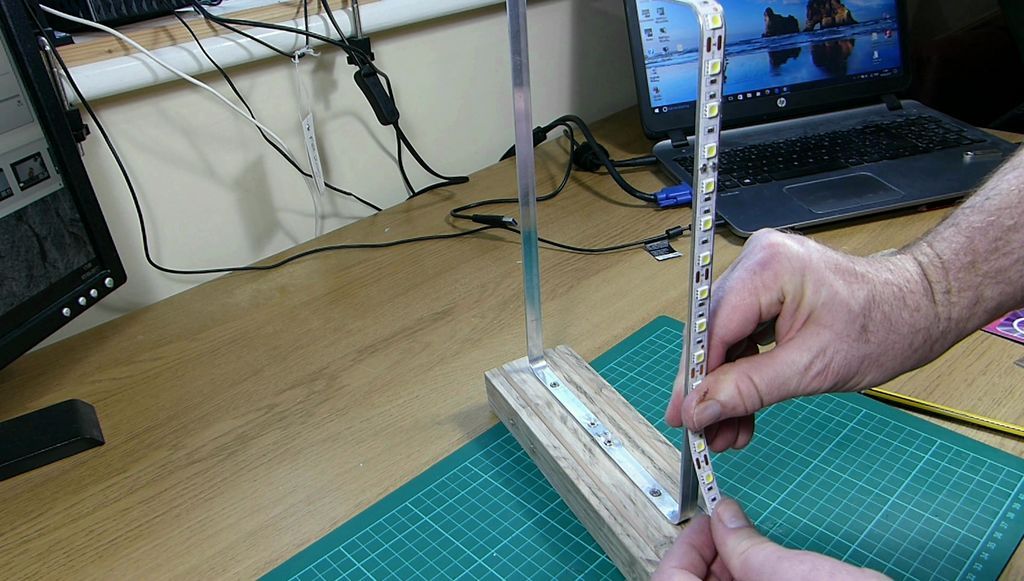

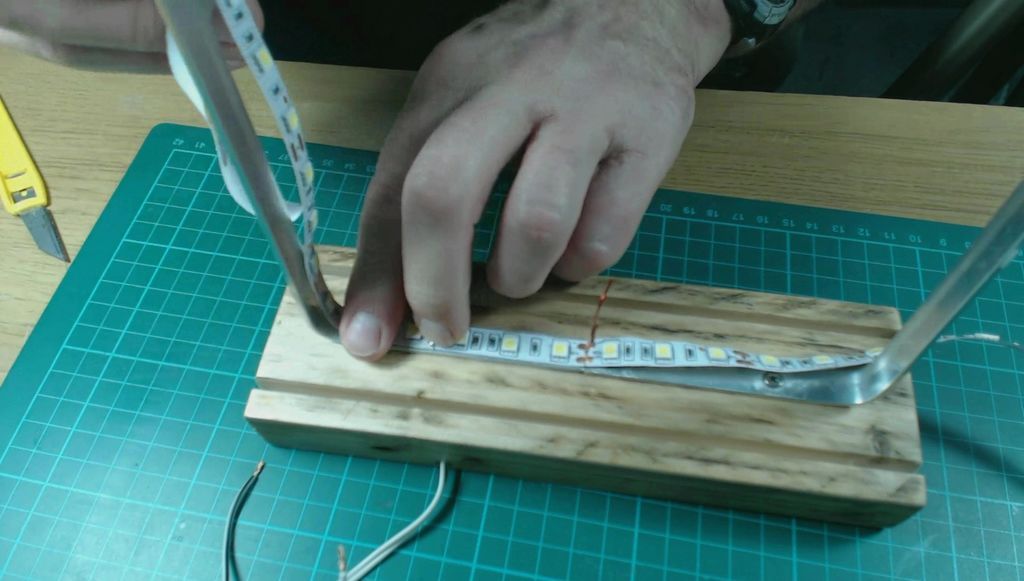

  • Retire parte del respaldo y aplique la tira de LED a lo largo de la parte inferior del marco.
  • Suelde los cables a la tira del LED y corte los cables al ras.

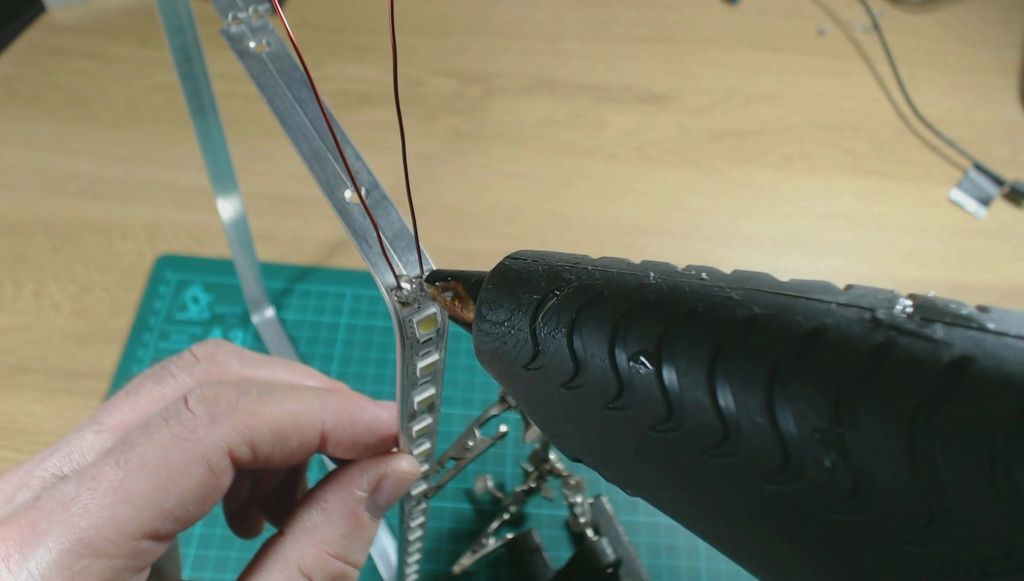

  • Retire el resto del respaldo de la tira del LED y colóquelo alrededor del marco.

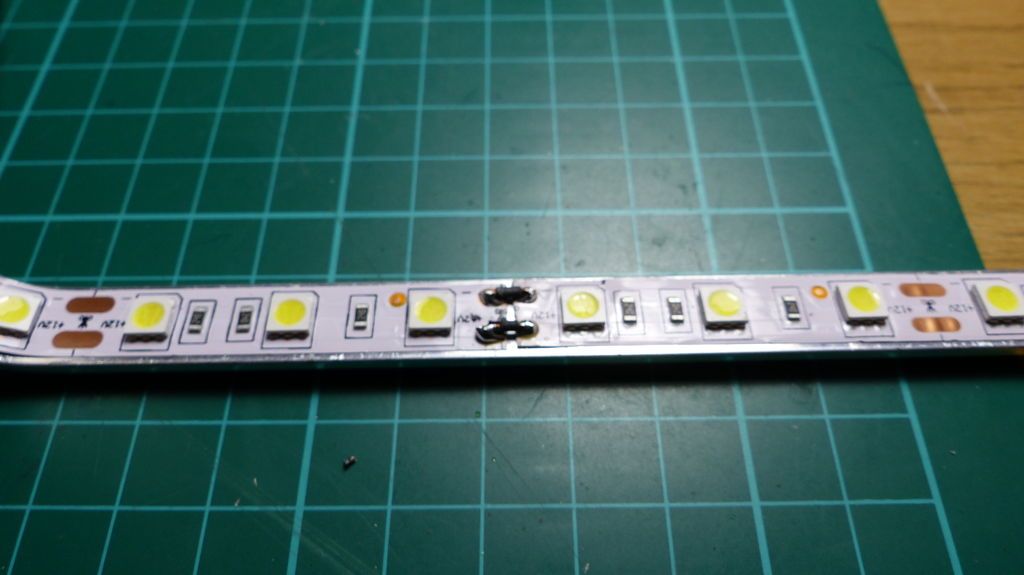

Si todo sale bien, los extremos de la tira de led deberían estar a la altura y dos pequeñas longitudes de cable pueden soldarse entre los contactos de cada lado. Esto ayuda a fortalecer la tira mecánicamente y también genera cierta redundancia eléctrica.

Paso 12: Adaptador de corriente

  • Para alimentar las luces LED, se utiliza una fuente de alimentación regulada de dos amp 12 voltios. Por lo general, vienen con un conector de 2,1 mm/5,5 mm, por lo que se utilizó un adaptador de terminal de conexión de CC a terminal de tornillo para conectarlo al cable del LED.

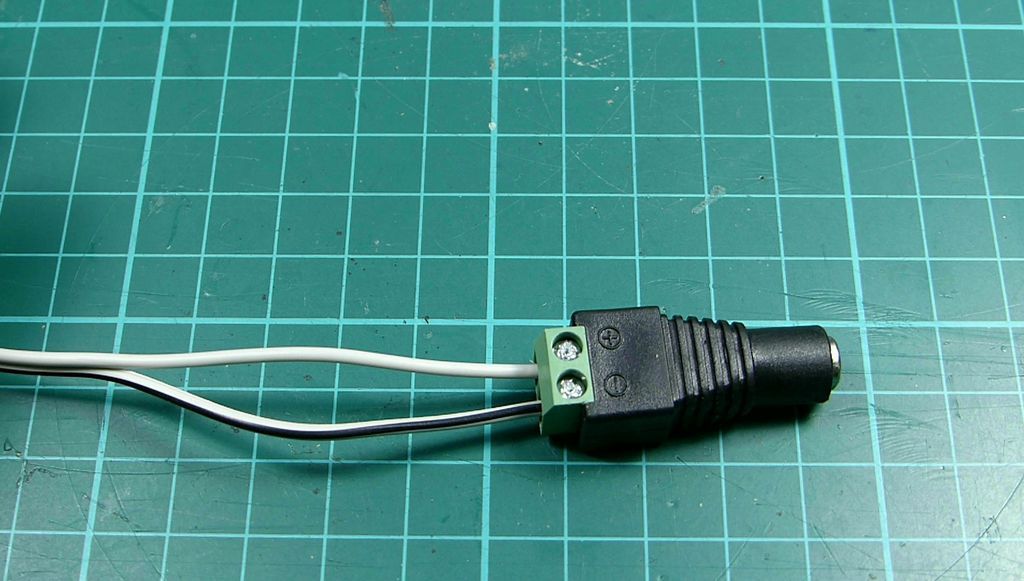

  • Pele los cables del cable de alimentación.
  • Inserte el cable rayado en el lado negativo del conector y el cable plano en el lado positivo del conector.
  • Atornille los terminales del conector en los cables.

Paso 13: Fieltro en la base

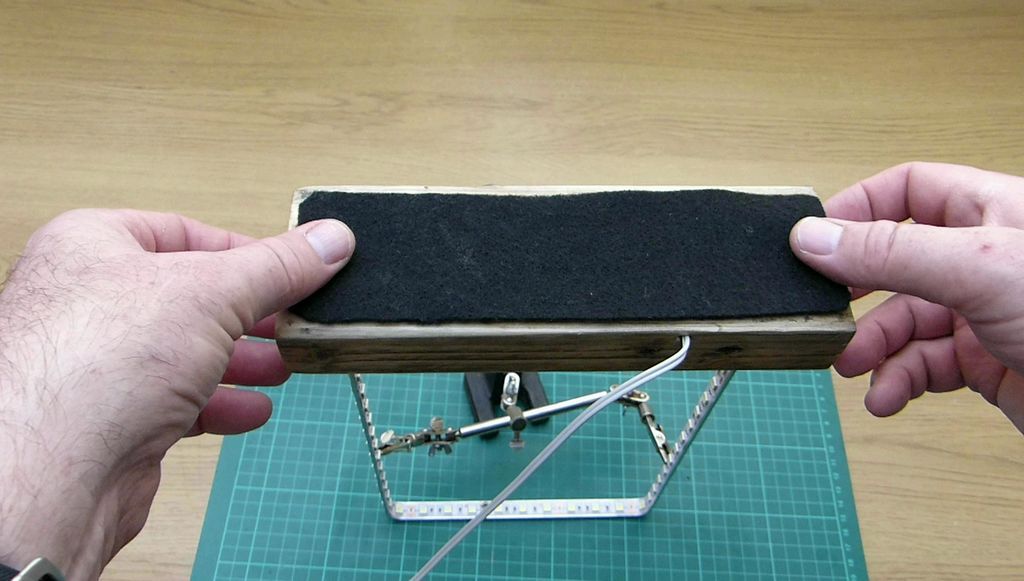

Para proteger las superficies, el fieltro está pegado a la base de madera.

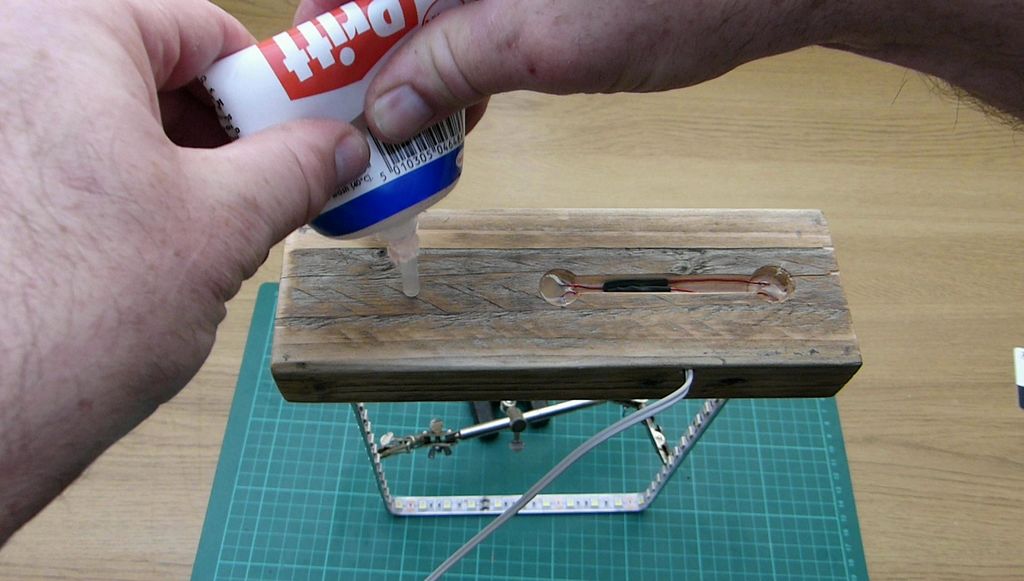

Usé pegamento ordinario de PVA.

Paso 14: Instala el espejo normal

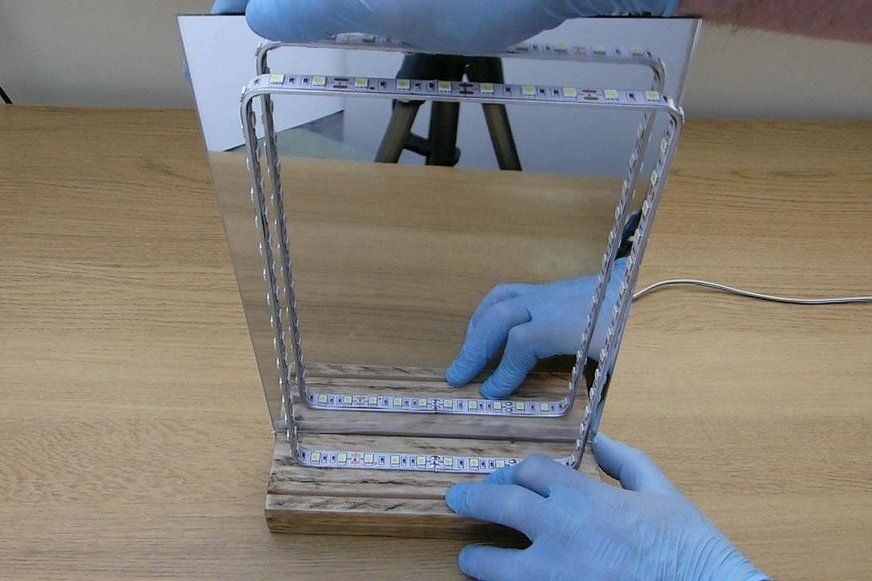

  • El espejo normal está instalado en la ranura trasera de la base.
  • El espejo se suministra con una cubierta protectora y esta se retira, aparte de los últimos ¾” de 19 mm para proteger la cara del espejo cuando se coloca en la ranura.
  • El acrílico recoge las huellas dactilares con mucha facilidad por lo que es mejor usar guantes.

Paso 15: Cómo identificar los lados de un espejo bidireccional

  • Los espejos de dos vías tienen dos lados diferentes, un lado de acrílico y un lado de la lámina.

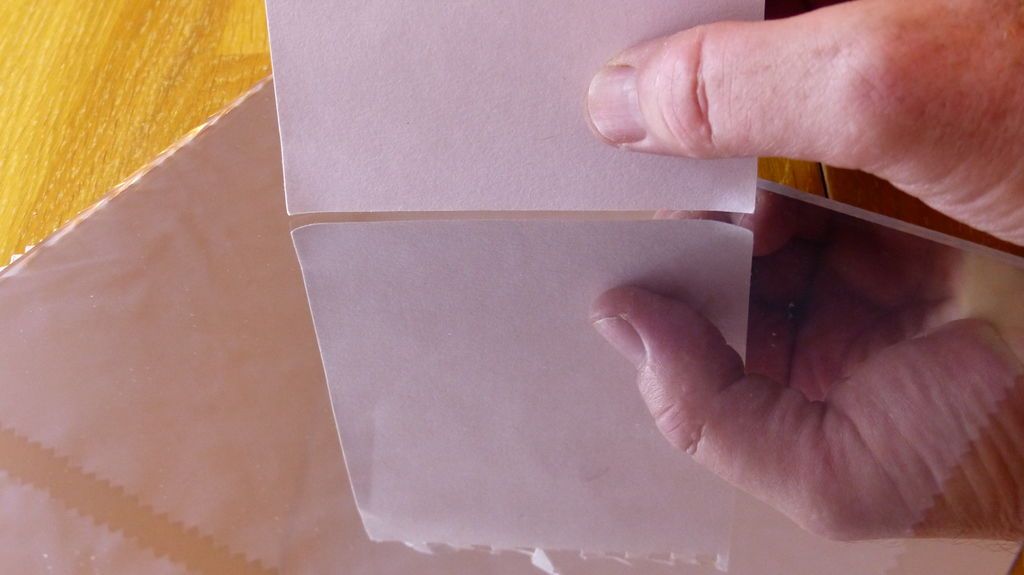

  • Si el proveedor no ha indicado qué lado es el que, entonces uno puede ver fácilmente colocando un borde de tarjeta plana en cada lado del espejo y mirando para ver si hay un espacio visible entre la tarjeta y su reflejo.
  • Si puede ver un espacio, entonces es el lado acrílico.
  • Si no puede ver un espacio, entonces ese es el lado de la hoja.

Paso 16: Instala el espejo bidireccional

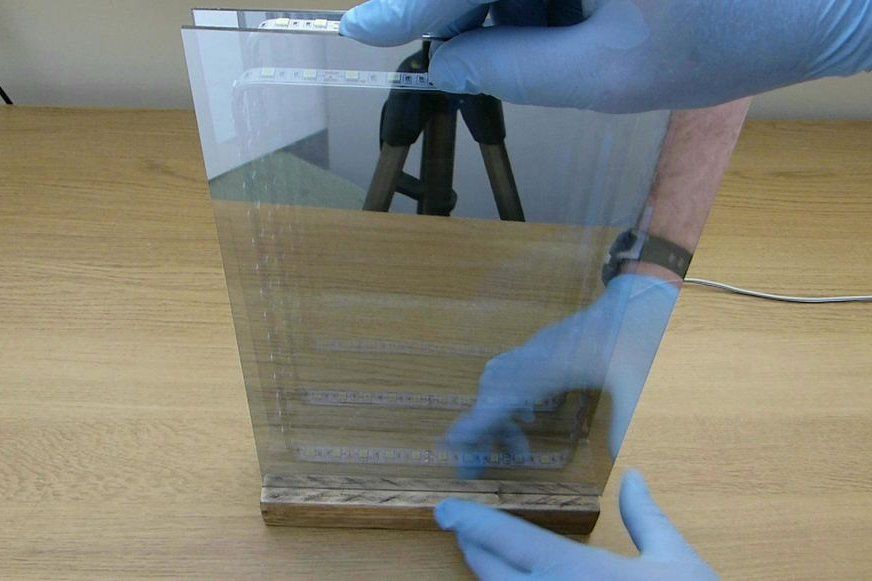

  • El espejo de dos vías está instalado en la ranura en la parte delantera de la base, con el lado acrílico hacia adelante.
  • De nuevo, es mejor usar guantes durante la instalación.

Paso 17: Limpieza

El acrílico se raya fácilmente y el papel de aluminio del espejo de dos vías se daña fácilmente, por lo que es importante tener en cuenta las recomendaciones del proveedor cuando se trata de limpiar.

Descubrí que una fina tela de microfibra utilizada para la limpieza de gafas es la mejor opción para pequeñas marcas.

Paso 18: Conclusión

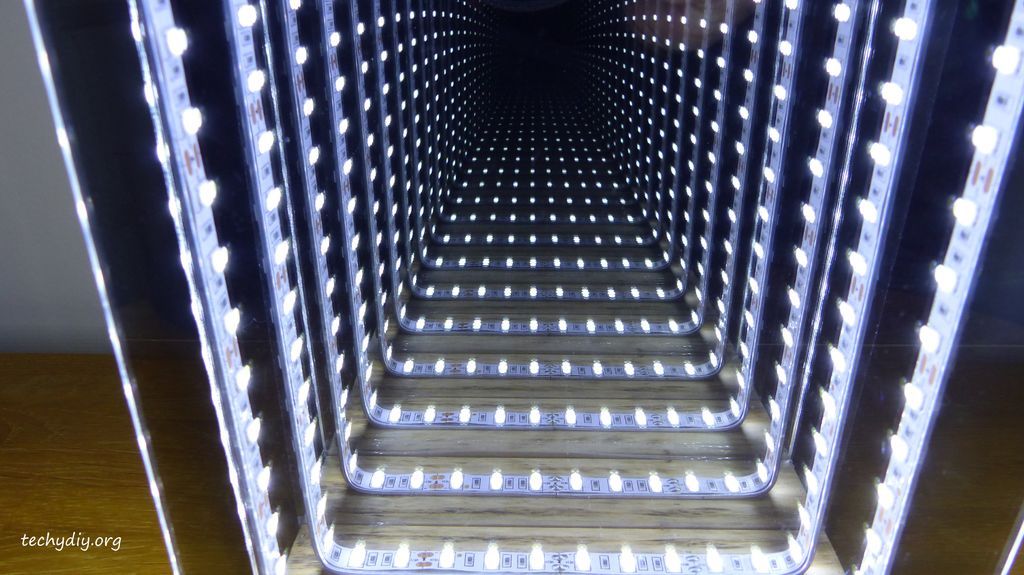

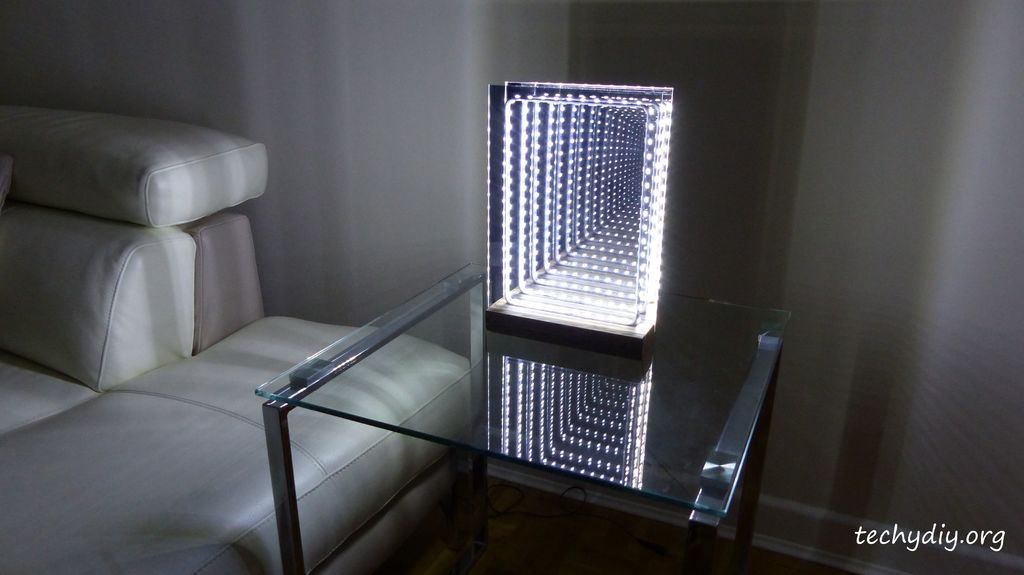

Espero que hayas disfrutado de este artículo; es uno de mis proyectos favoritos y recibe reacciones sorprendentes de personas que lo ven por primera vez.
