Cómo Hacer un Banco de Energía para Móviles por tu Cuenta

440
views

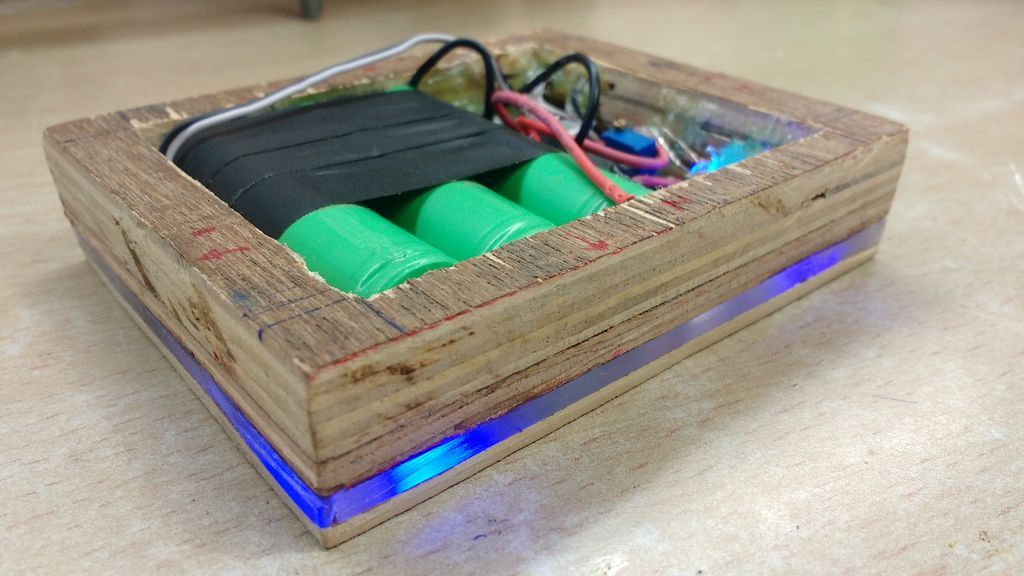

En estas instrucciones, le mostraré cómo puede crear su propio banco de energía utilizando componentes fácilmente disponibles y económicos. Esta batería de respaldo contiene una batería de 18650 li-ion de una computadora portátil vieja o puede comprar una nueva. Más tarde, hice una carcasa de madera con luces de plexiglás de aspecto fresco para tener una sensación estética más fresca. Te guiaré a través de cada uno de los pasos para construir esto.

Mira el video para una fácil comprensión:

Enlace de Video.

Las especificaciones son:

  • Capacidad: 6600mAh (Expandible)
  • Voltaje de salida: 5V

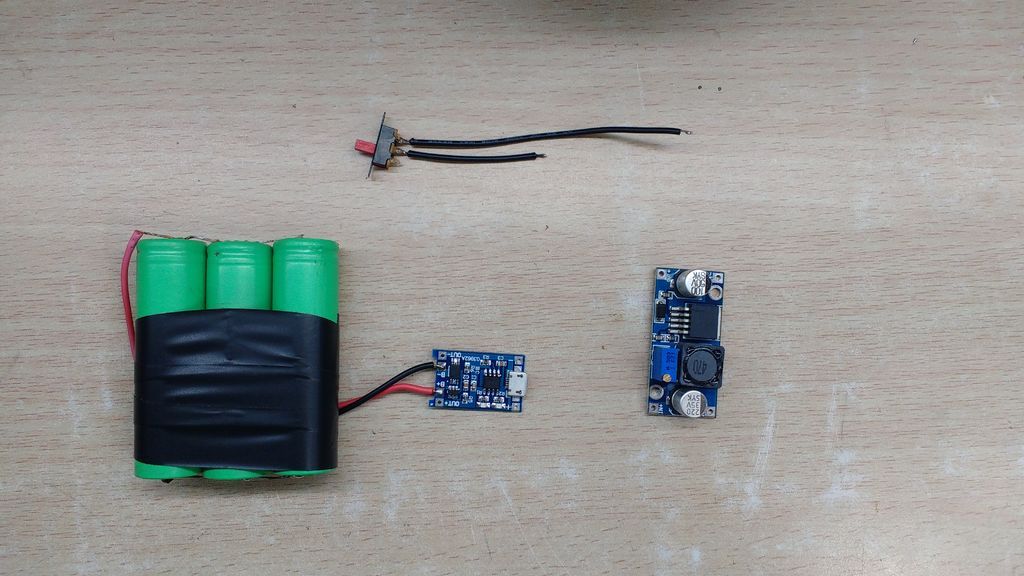

Paso 1: Materiales Requeridos

  • Batería de li-ion 18650
  • Módulo de protección de batería TP 4056
  • Módulo Convertidor Elevador 6009
  • LED

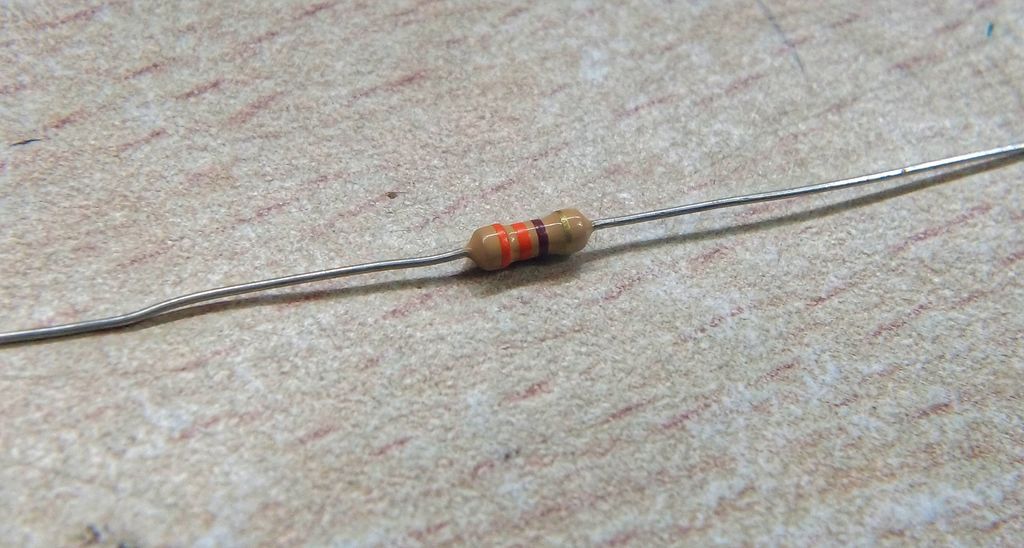

  • Resistencia de 330 ohmios
  • Conector hembra USB
  • Kit de soldadura
  • Switch
  • Contrachapado (3/4″ y 1/4″ de espesor)

Algunas herramientas básicas de carpintería como taladro, sierra para metales, cincel, etc.

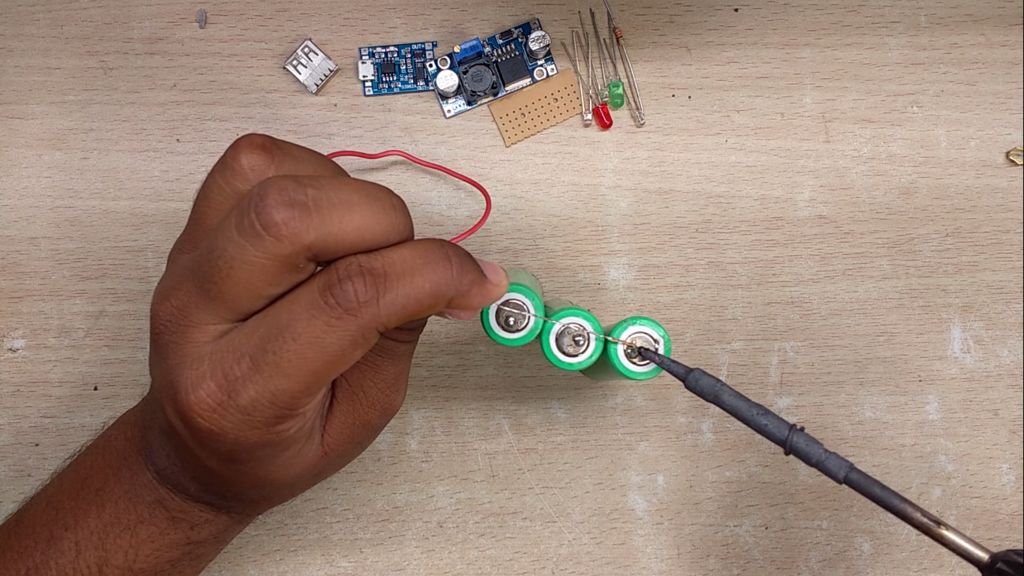

Paso 2: Hacer la batería

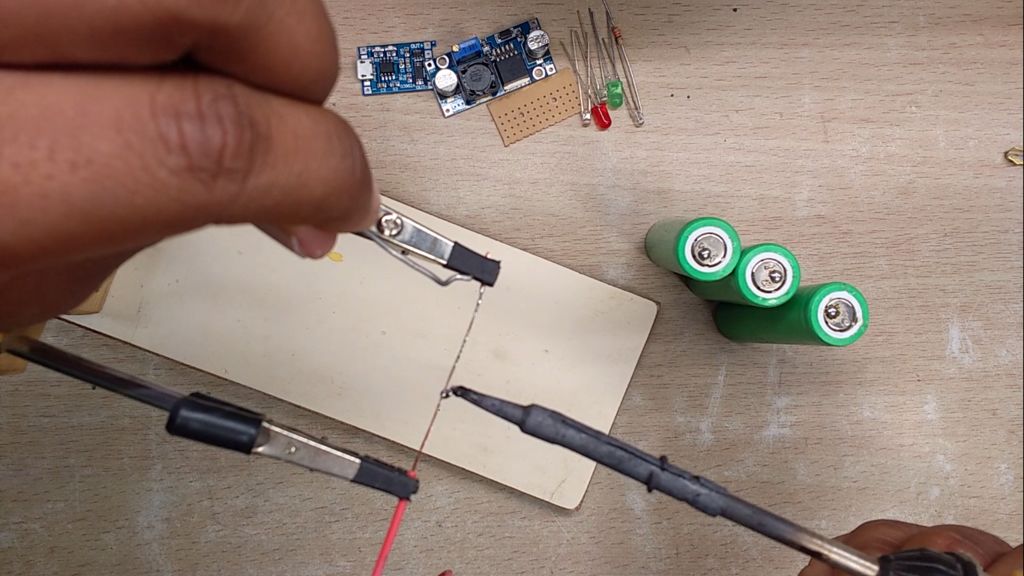

  • Los terminales de las baterías 18650 se limpian utilizando una solución IPA.
  • Aplique un poco de flujo y con el soldador estalar la superficie del terminal de la batería.

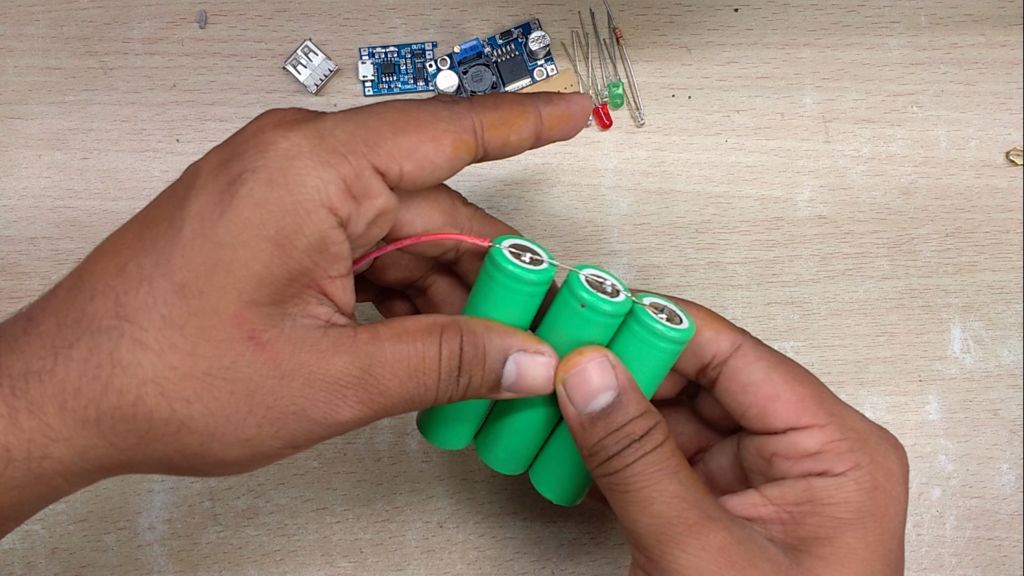

  • También tira el aislamiento del cable en los extremos y estañalos. Las baterías deben estar conectadas en configuración paralela. Suelde los cables a la batería y no sobrecaliente la batería durante la soldadura.

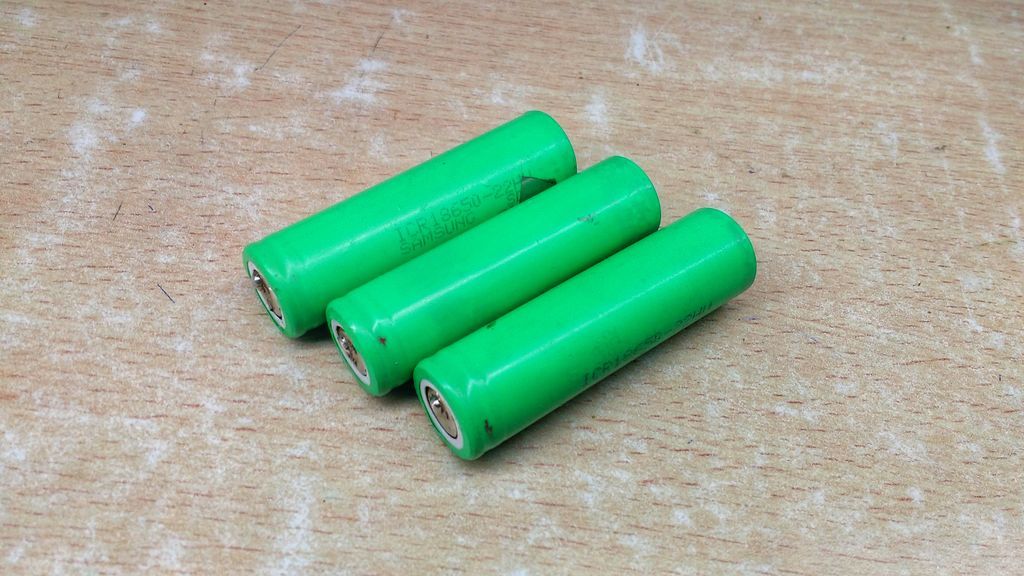

  • Mis baterías eran del modelo original Samsung ICR18650-22 y le sugiero que use baterías de buena calidad para una vida útil y una seguridad más prolongadas.

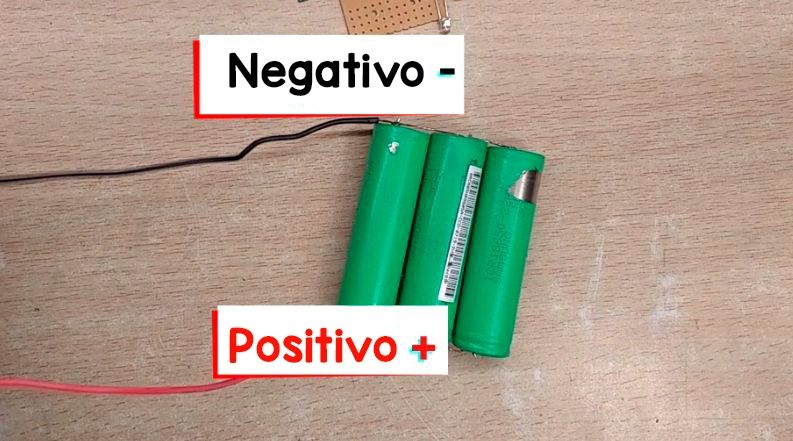

  • Estoy usando 3 baterías en paralelo para obtener una capacidad total de 6600 mAh. Es posible que desee agregar más baterías en paralelo para aumentar la capacidad.

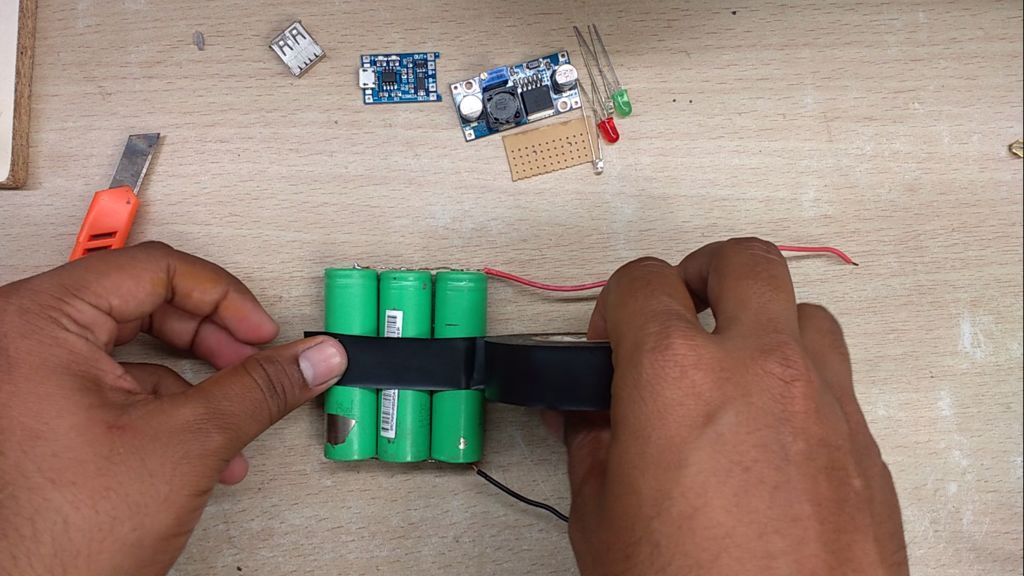

  • Luego amarra las baterías usando cinta eléctrica o cinta kapton.

Nota: Es importante cargar las baterías al mismo nivel de voltaje antes de conectarlas en paralelo. De lo contrario, la batería con mayor potencial se descargará a un potencial más bajo y una gran corriente fluirá a través de ellos, lo que resultará en un calor excesivo.

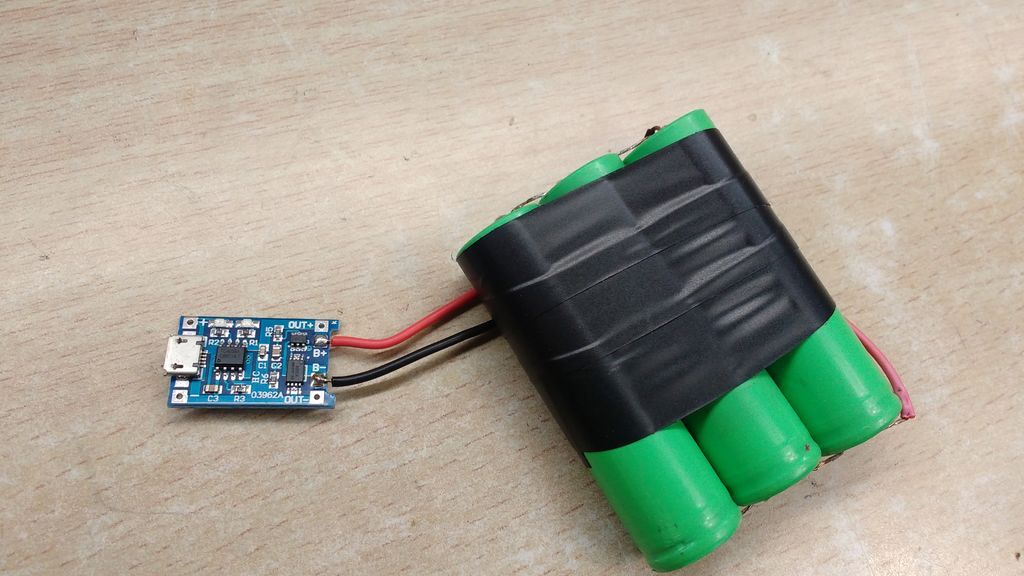

Paso 3: Circuito de protección de la batería

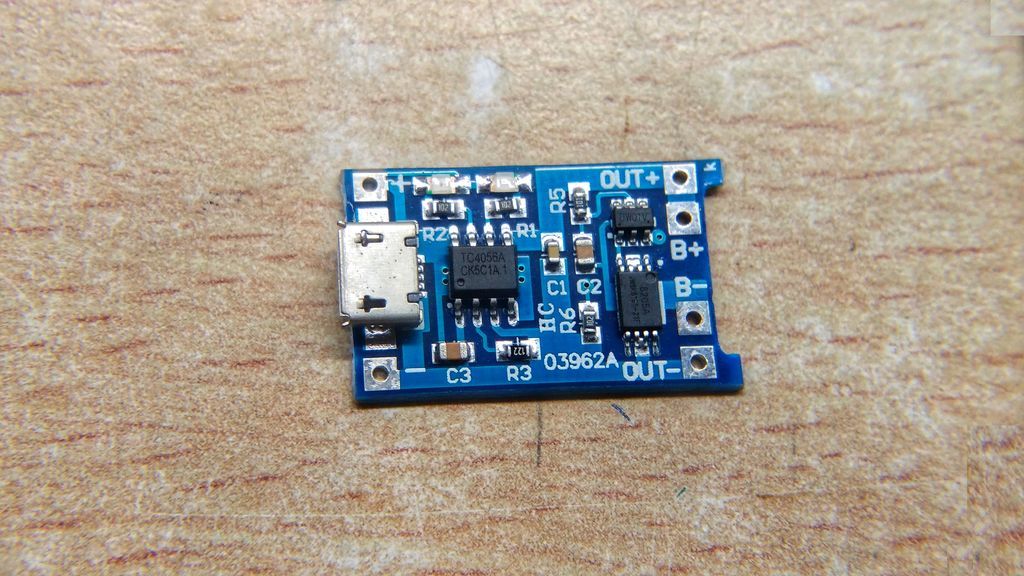

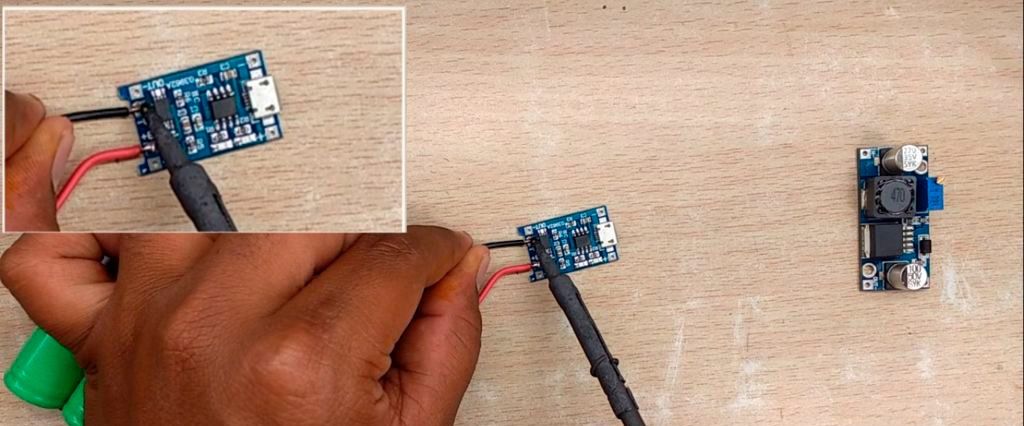

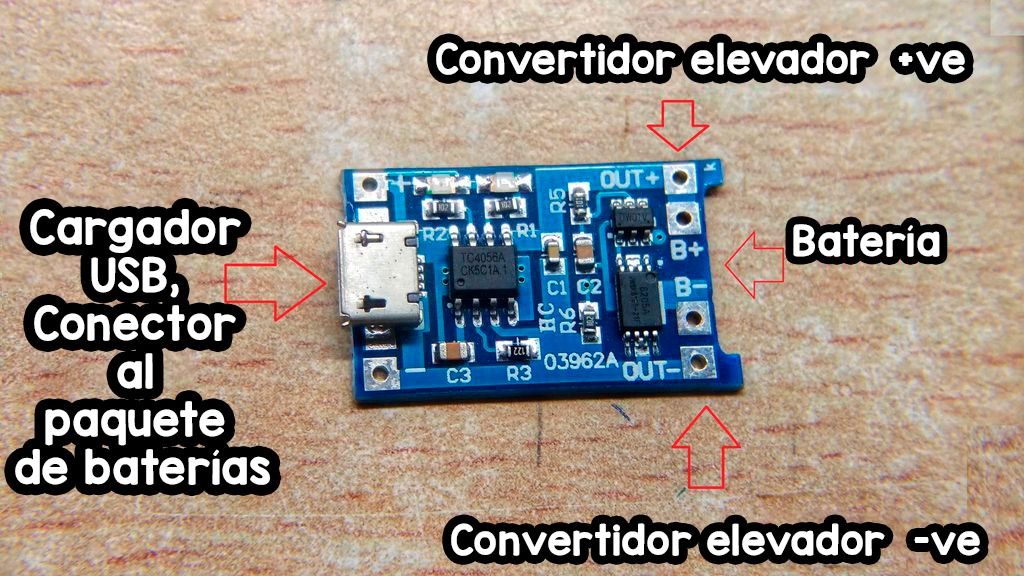

  • Los terminales del módulo de protección de batería TP4056 se indican con los símbolos.

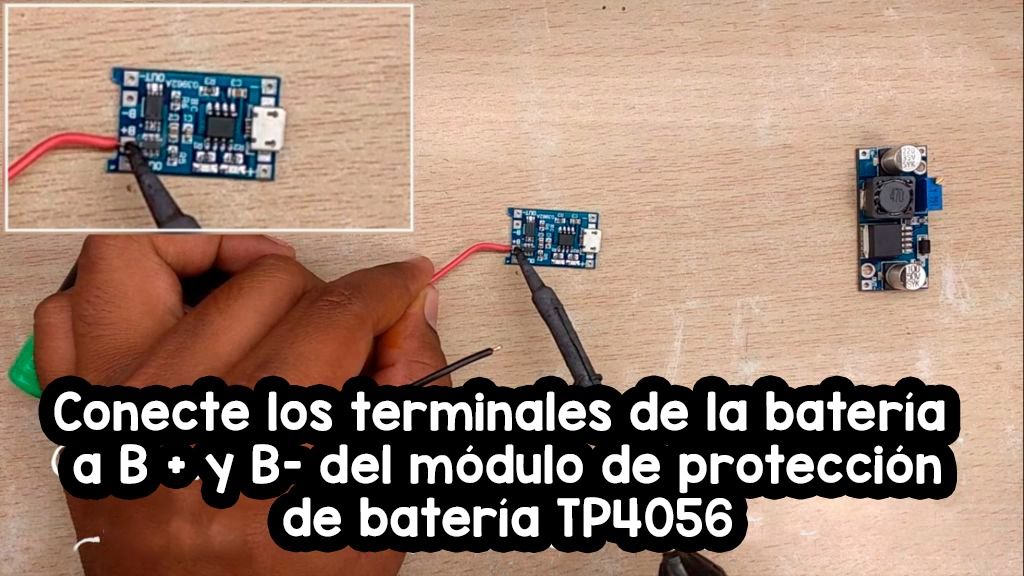

  • La batería debe estar conectada a los terminales B + y B-.

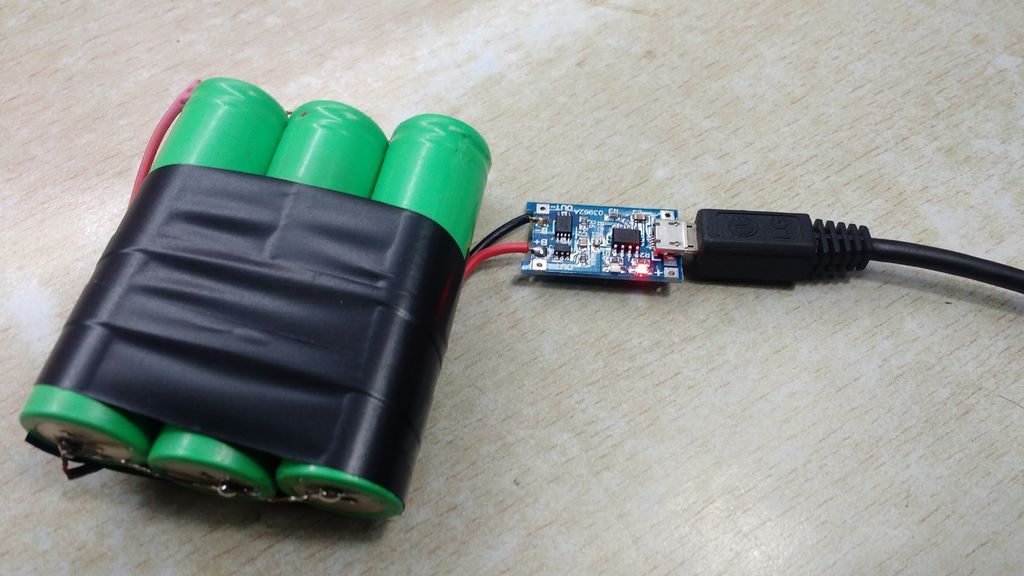

  • La salida está conectada a los terminales de Salida + y Salida -. Se puede utilizar cualquier cargador de teléfono móvil con USB para cargar la batería.
  • El módulo TP4056 protege la batería contra sobrecargas y cortocircuitos. Las baterías de litio deben manipularse con cuidado. El nivel de voltaje debe estar en el rango de 2.7V a 4.2V *. 2.7 V que indica 0% de estado de carga y 4.2 V 100% de estado de carga.

Los LED en el tablero indican el estado de carga de las baterías.

  • LED ROJO – Cargando
  • LED VERDE – Carga completa.

El rango mencionado es para baterías de iones de litio y puede variar para otros tipos de baterías de litio.

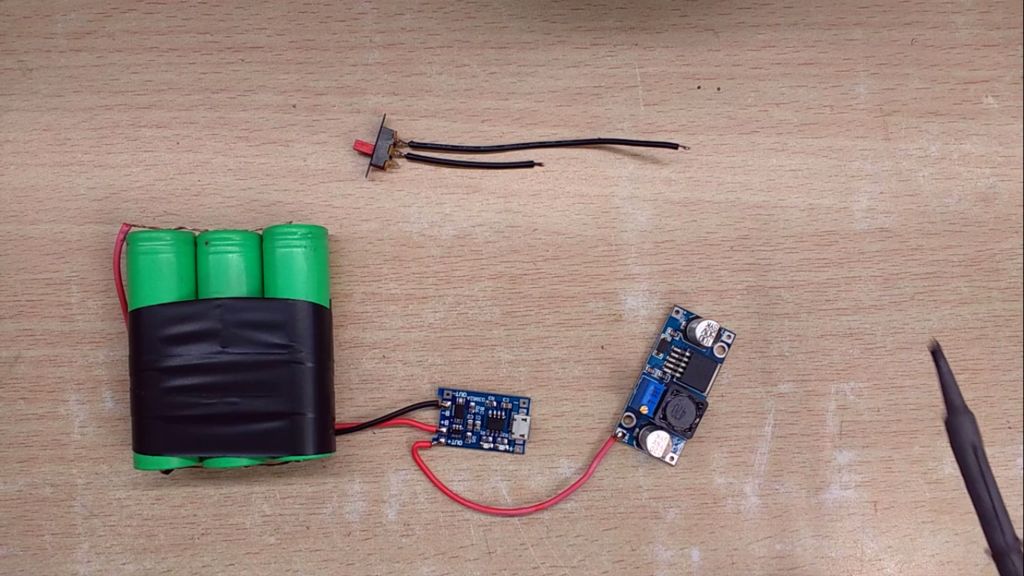

Paso 4: Circuito del convertidor

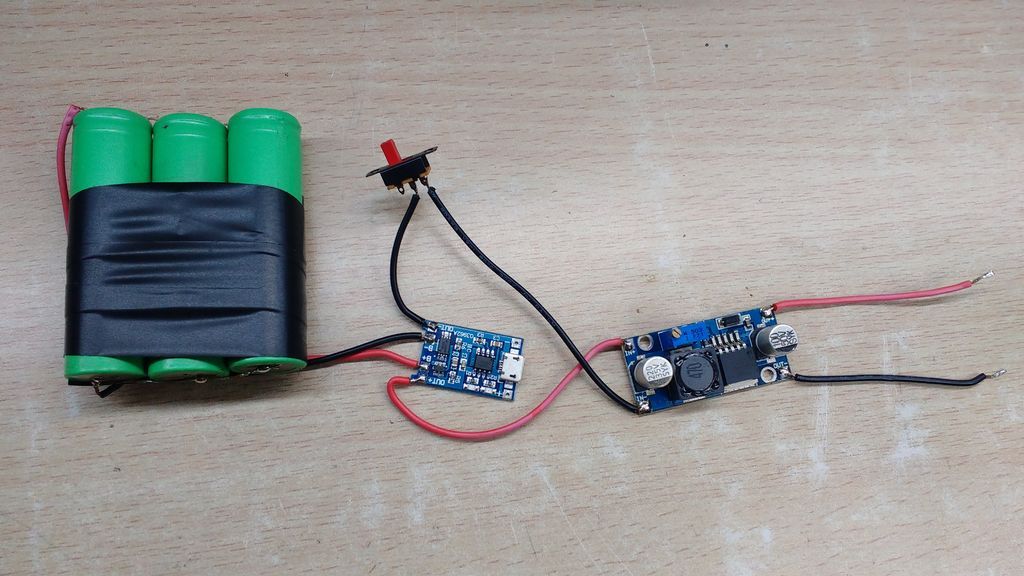

Consulte la imagen para las conexiones del circuito o mire el video para una fácil comprensión.

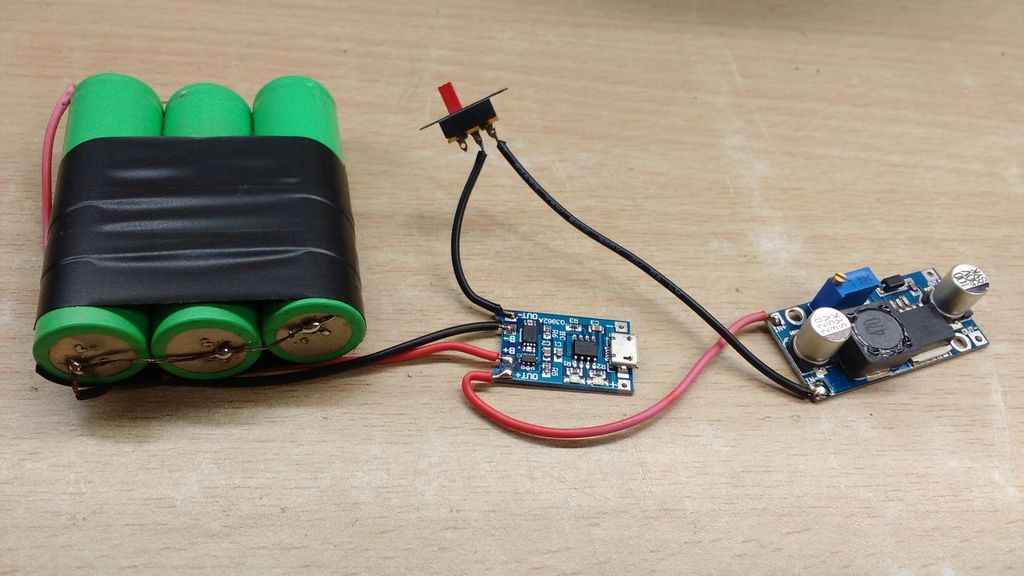

  • Conecte la salida del módulo TP4056 al IN + y al módulo convertidor de refuerzo IN-.

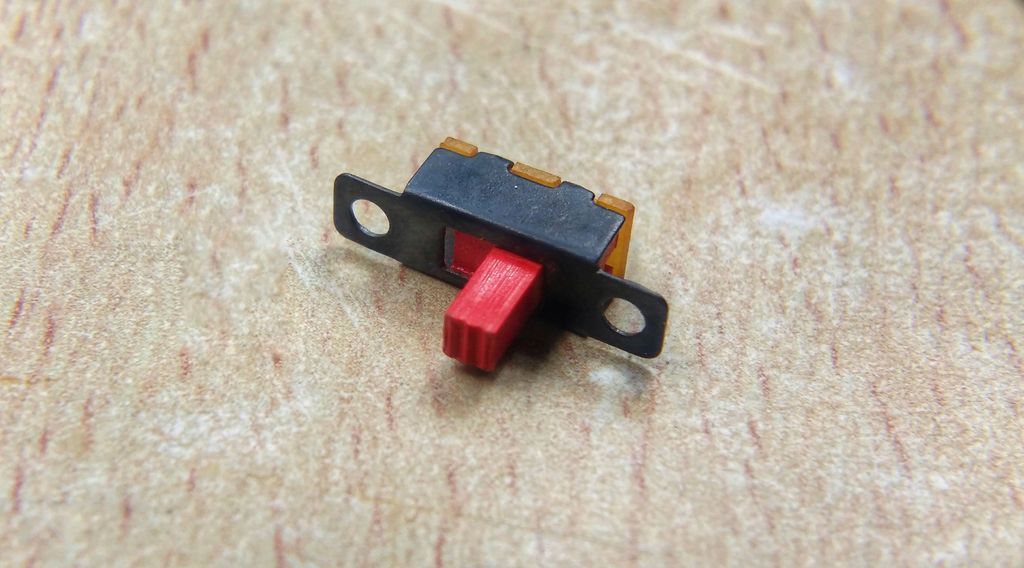

  • Agregue un interruptor antes del IN – terminal en serie.
  • El trabajo del módulo convertidor de refuerzo 6009 es aumentar el voltaje de la batería (3.7 v nominal) a 5 V. estable.

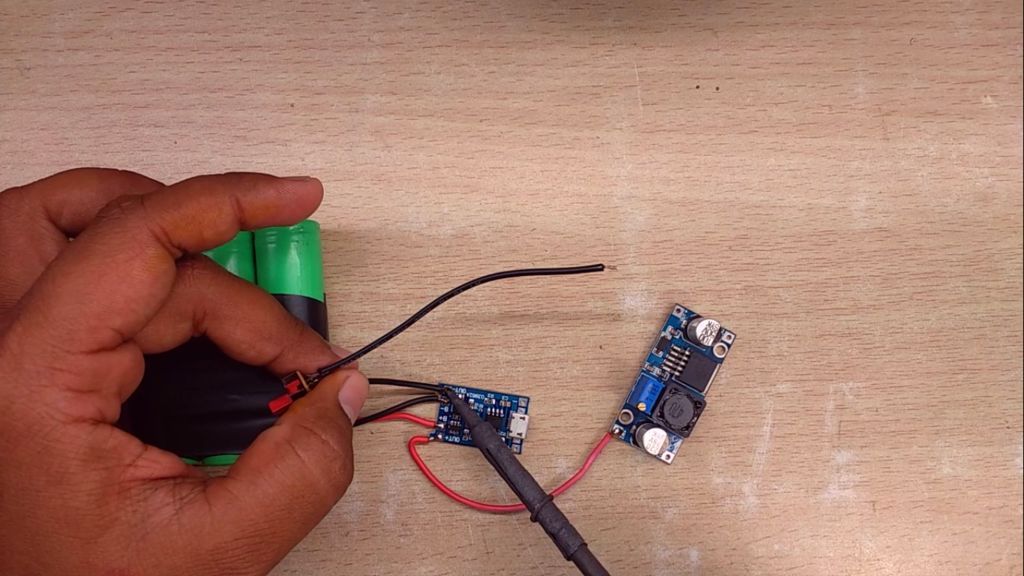

  • El potenciómetro (Recortadora) en el convertidor elevador se varía para establecer el voltaje de salida a 5V. Coloque las sondas de varios metros en la salida para medir el voltaje. Asegúrese de que la tensión de salida sea de 5 V antes de conectar el teléfono móvil.

Nota: La salida del convertidor elevador nunca debe exceder los 5V.

Paso 5: Conexión de salida USB

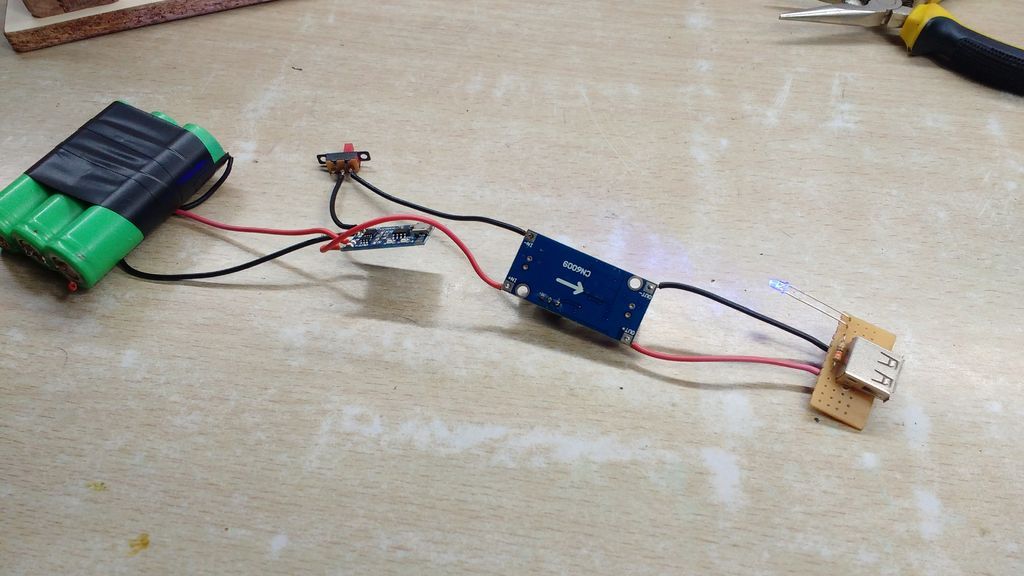

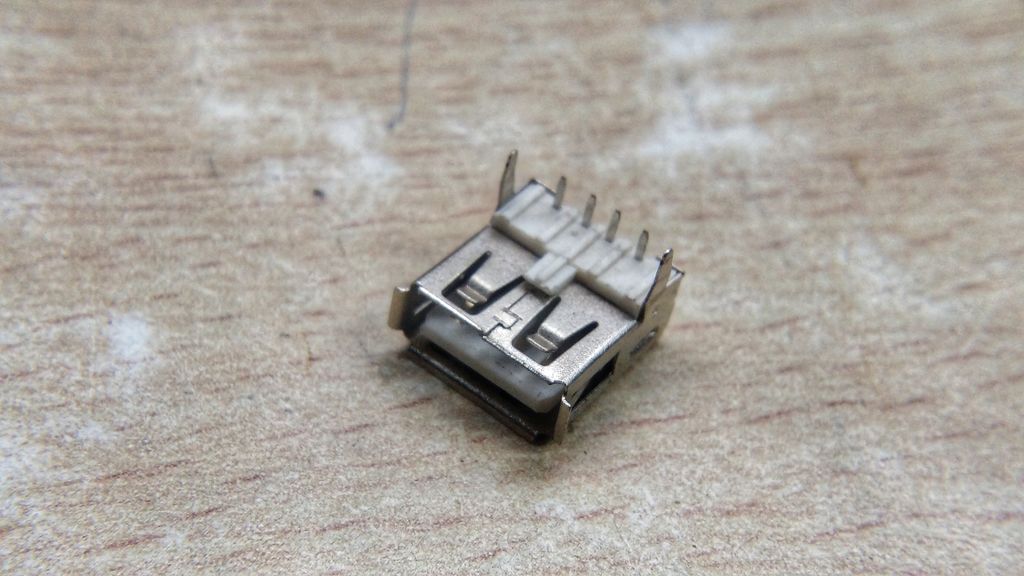

  • La salida del convertidor elevador está conectada a la toma hembra USB. La imagen muestra la configuración del pin del conector USB.

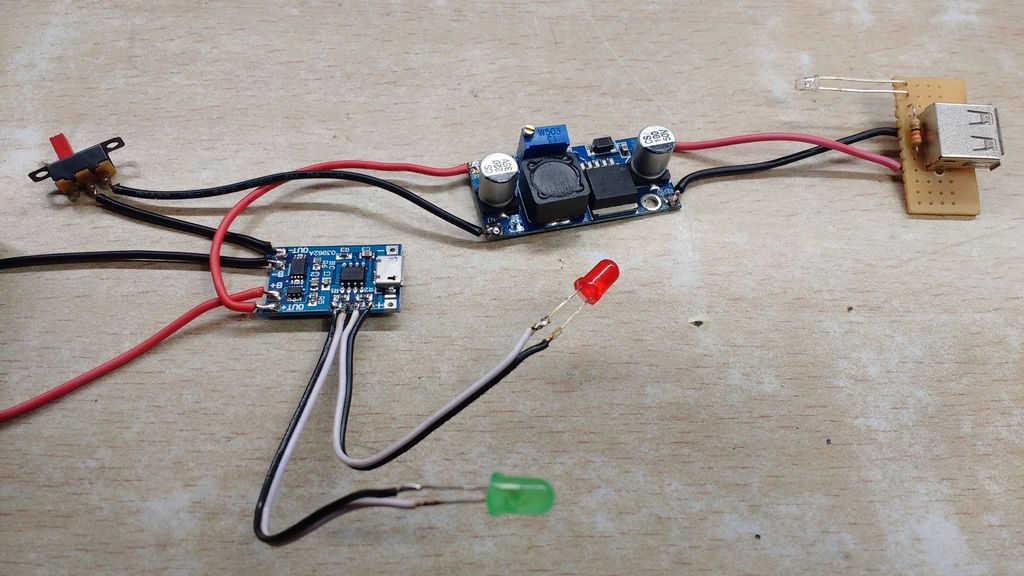

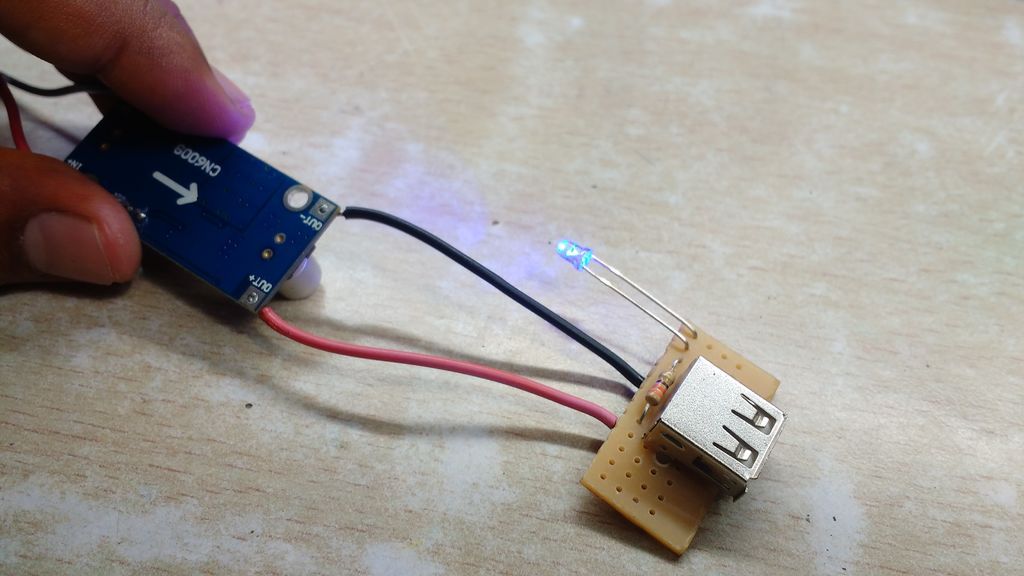

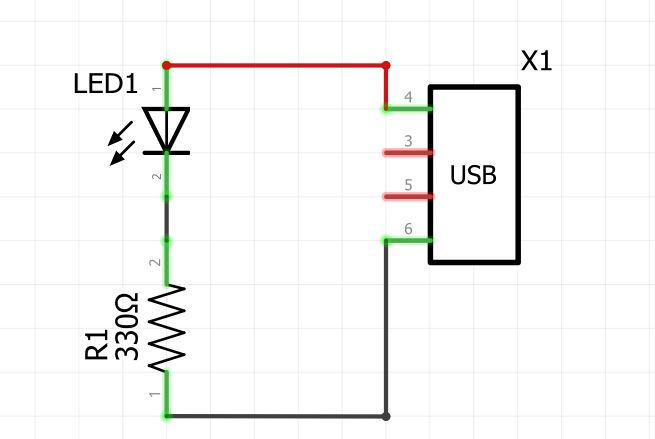

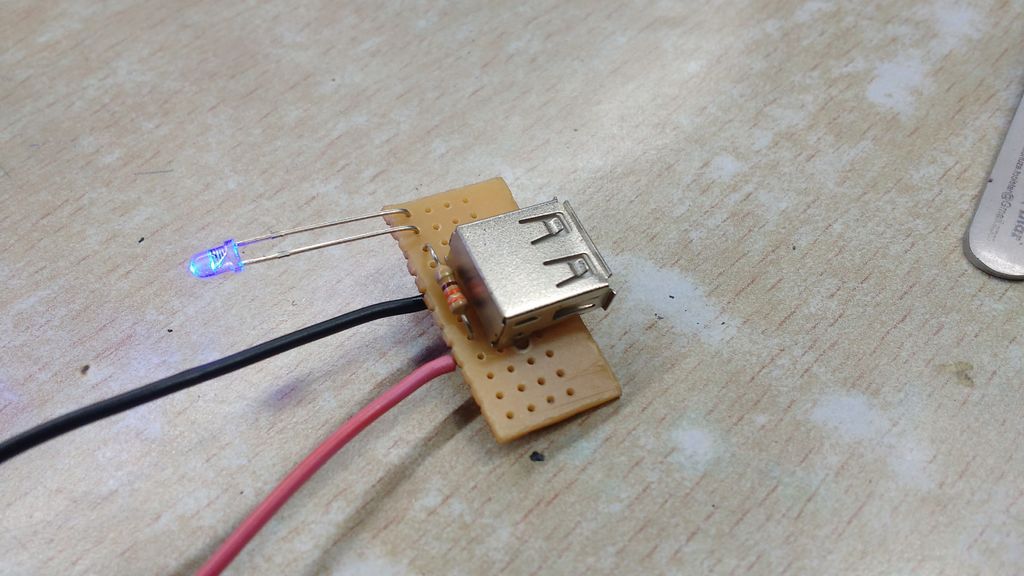

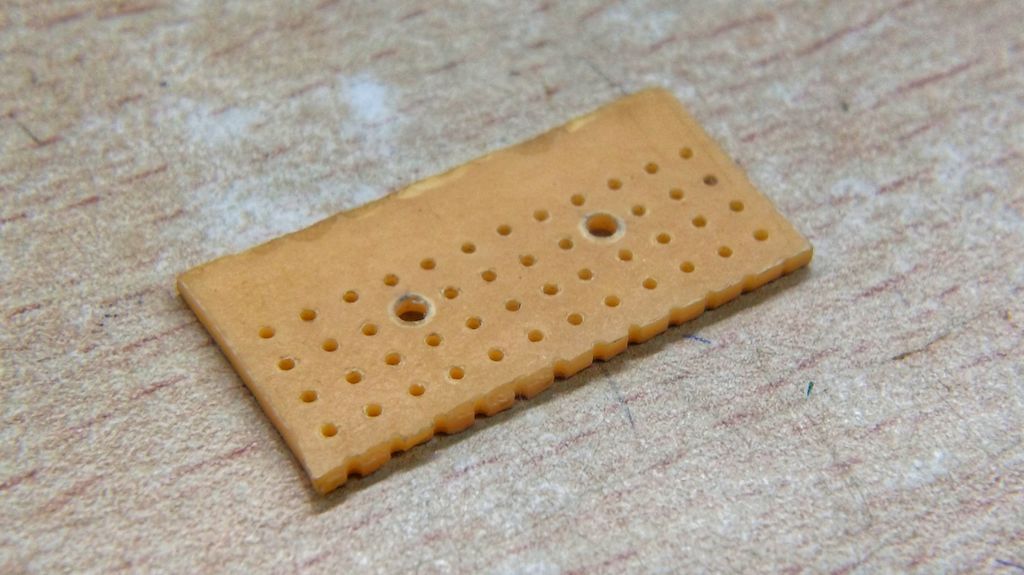

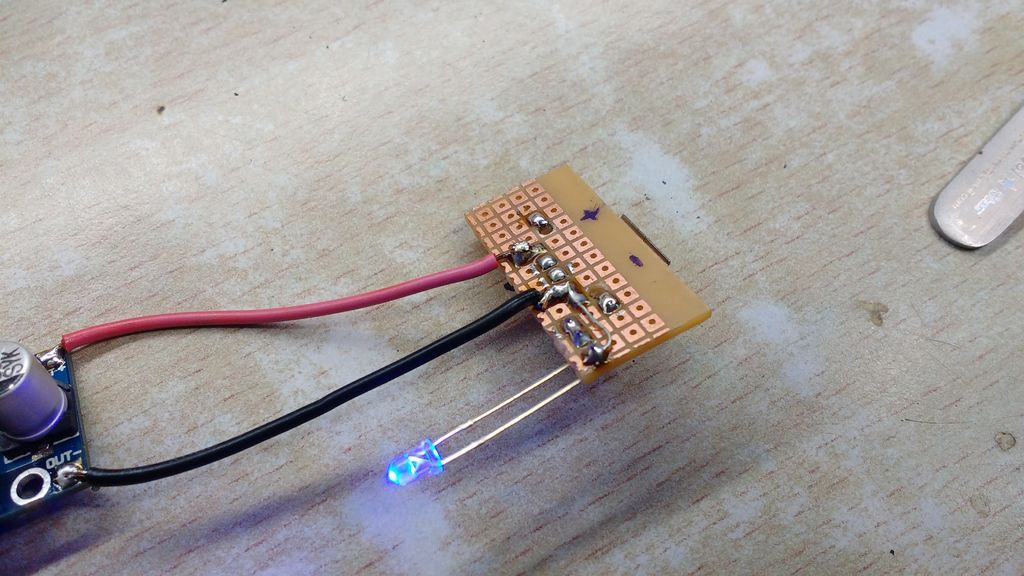

  • Soldé el USB a un trozo de placa prefabricada y conecté los cables provenientes del convertidor elevador. También conecté dos LED azules en paralelo a la salida y se enciende cuando el banco de energía está activo. El diagrama del circuito está en las imágenes adjuntas arriba.

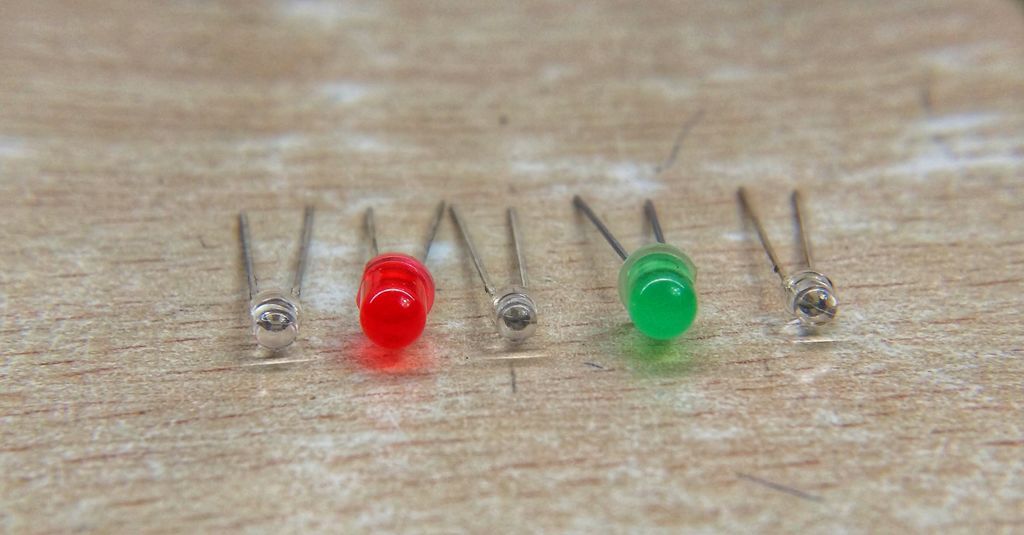

  • Descargué la soldadura de los indicadores LED de carga SMD en el módulo TP4056 y soldé algunos cables de extensión y soldé los LED ROJOS y VERDES de 5 mm que se instalarán en la caja.

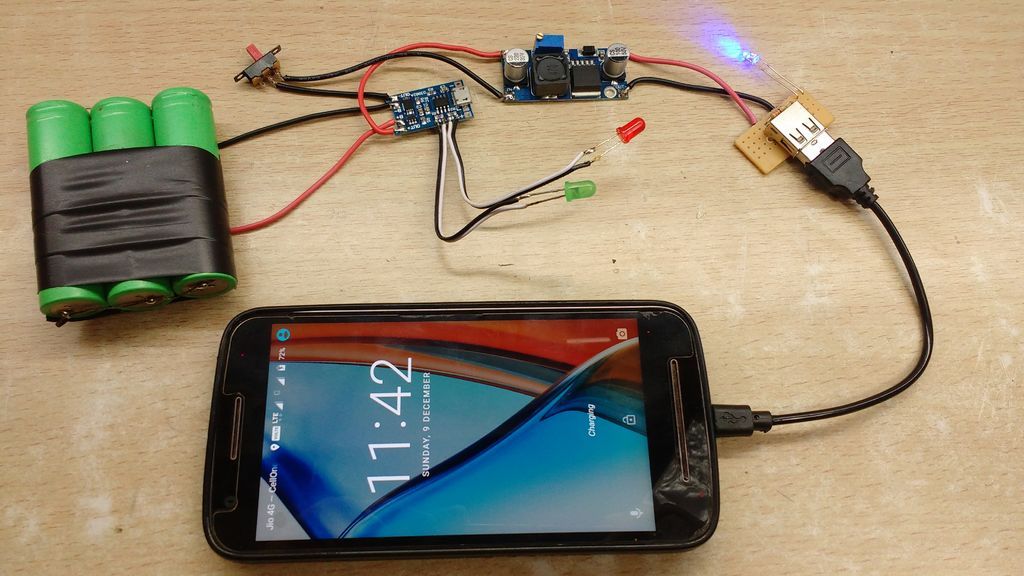

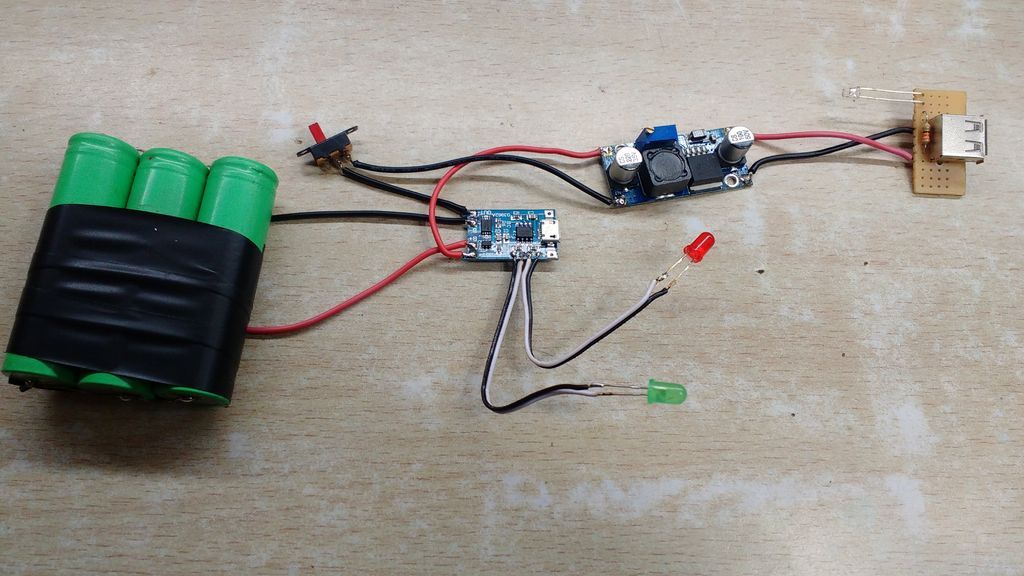

  • Antes de continuar con el siguiente paso, probé si el circuito funciona correctamente, conectándolo a mi teléfono mediante un cable USB ¡y funciona!

Paso 6: Hacer la carcasa de madera

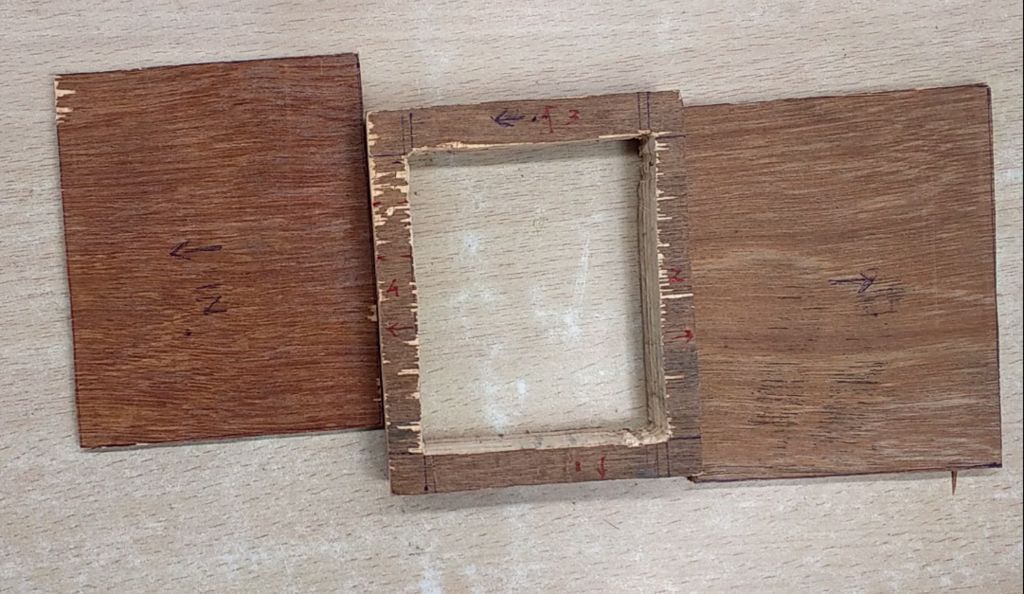

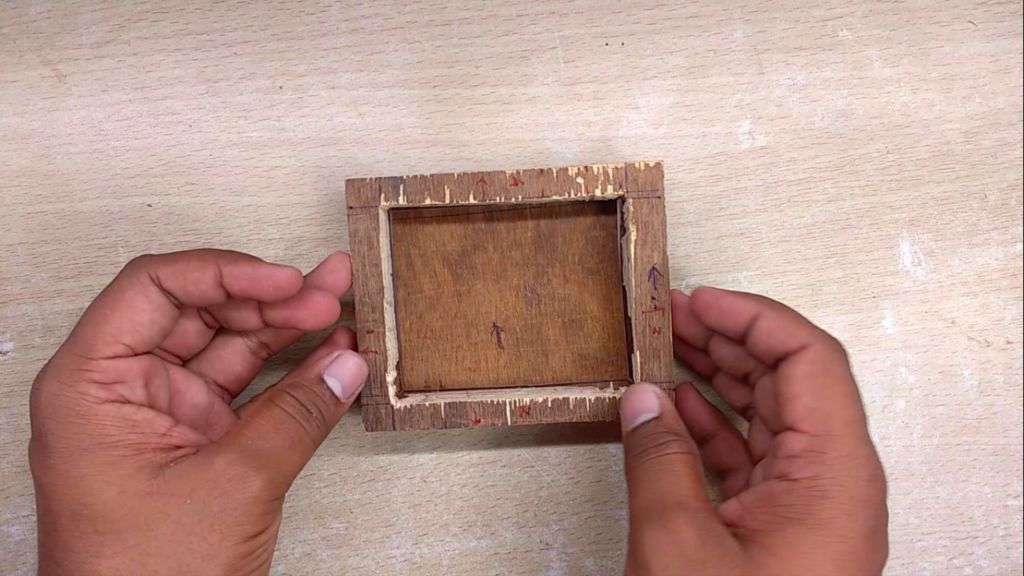

  • Reuní todas las dimensiones requeridas de la madera. La idea es perforar un agujero cuadrado en una pieza de madera de 3/4″ con una pared de 1 cm en todos los lados. Todos los componentes están fijados dentro de eso.
  • Luego se cubre una delgada lámina de madera contrachapada en ambos lados para convertirla en una caja.

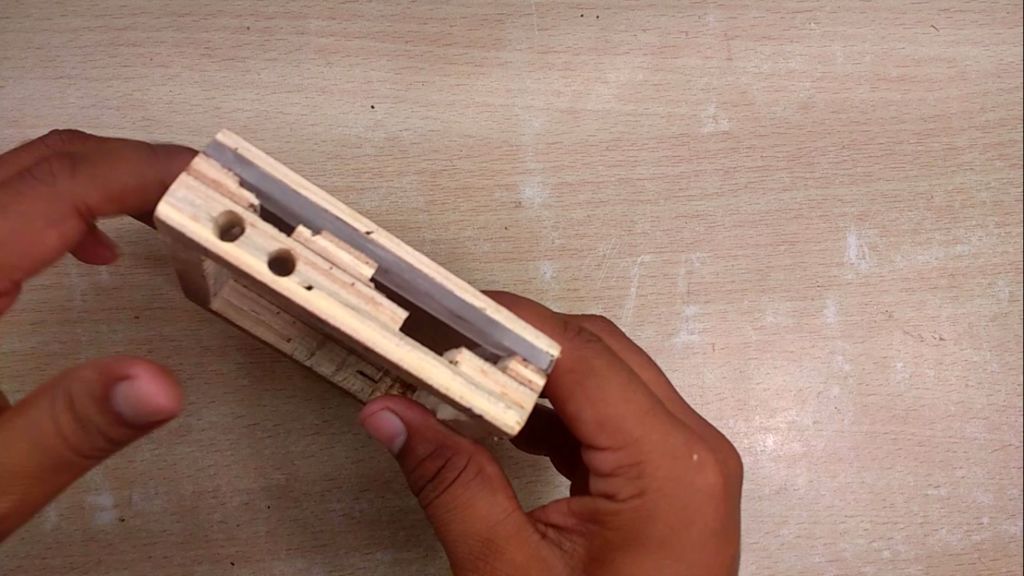

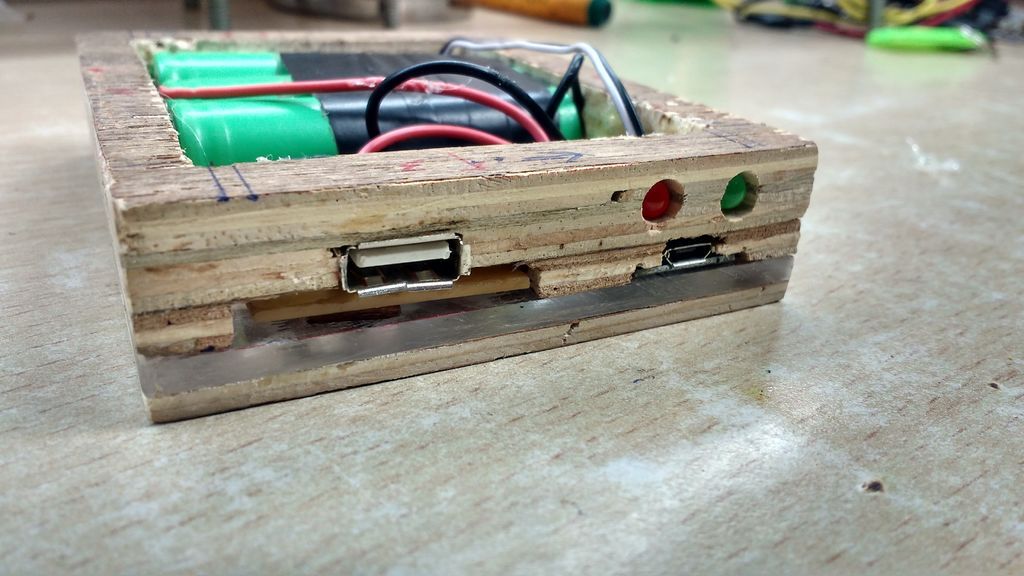

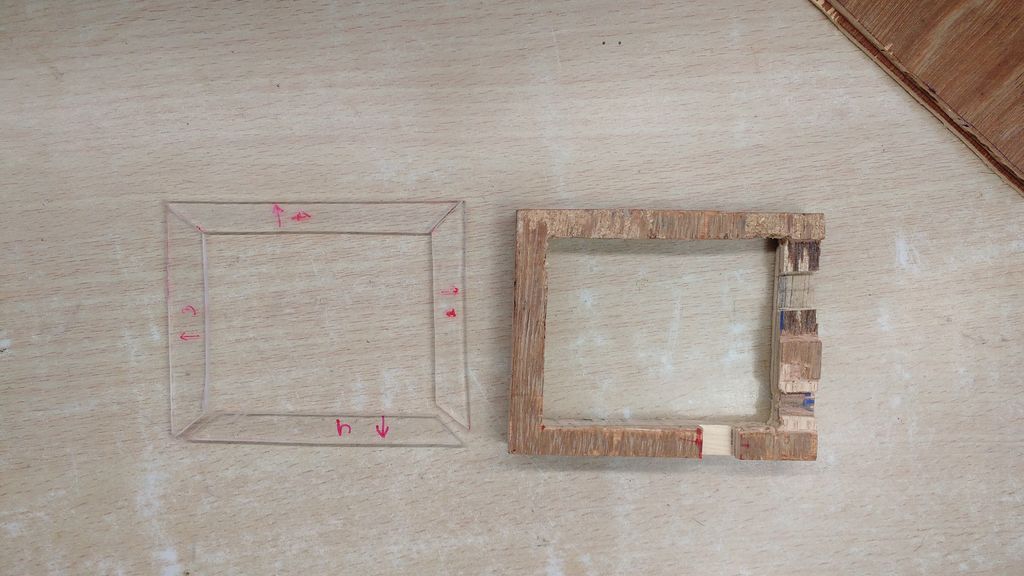

  • Los orificios para montar el LED y la conexión USB se hacen con el contrachapado de 3/4″. Como parte de la sensación estética, quería agregar la lámina de acrílico en el perímetro de la caja y el LED la ilumina cada vez que se enciende el interruptor. Decidimos cortar 4 piezas de 1 cm cada una y pegarlas en la madera.
  • Si te interesa mi dimensión de caja era 11cm * 9.5cm. Esto puede variar según el diseño y la cantidad de baterías.
  • Más tarde, lijé la madera con papel de lija de grano 100 y apliqué 2 capas de pulimento para madera con un trapo para obtener un acabado de superficie agradable.

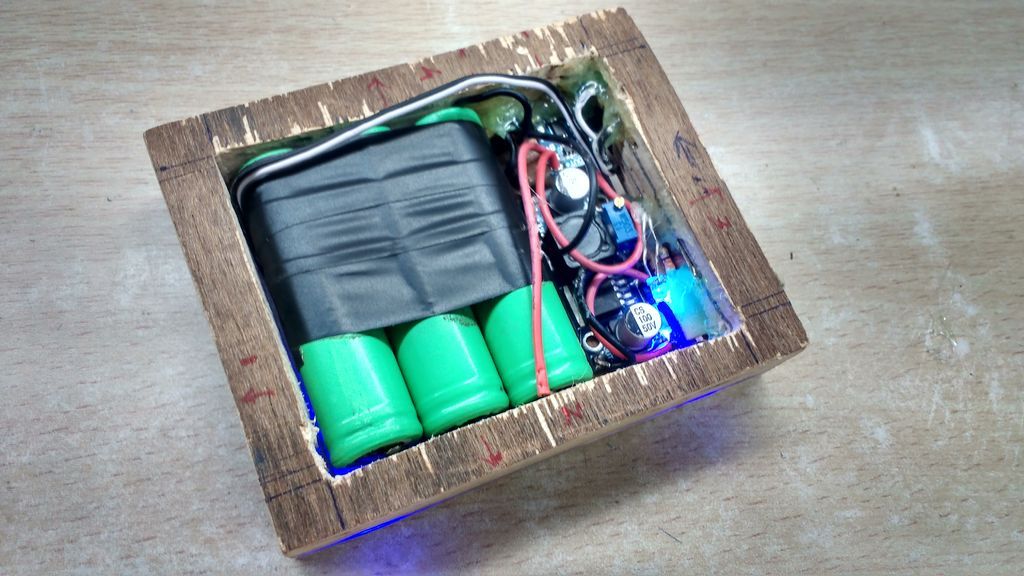

Paso 7: Montaje

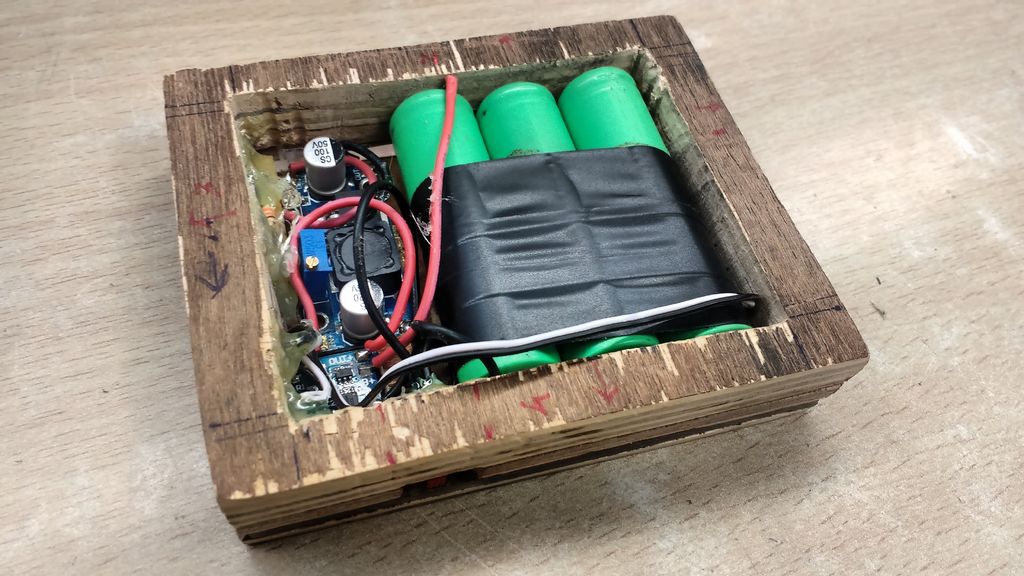

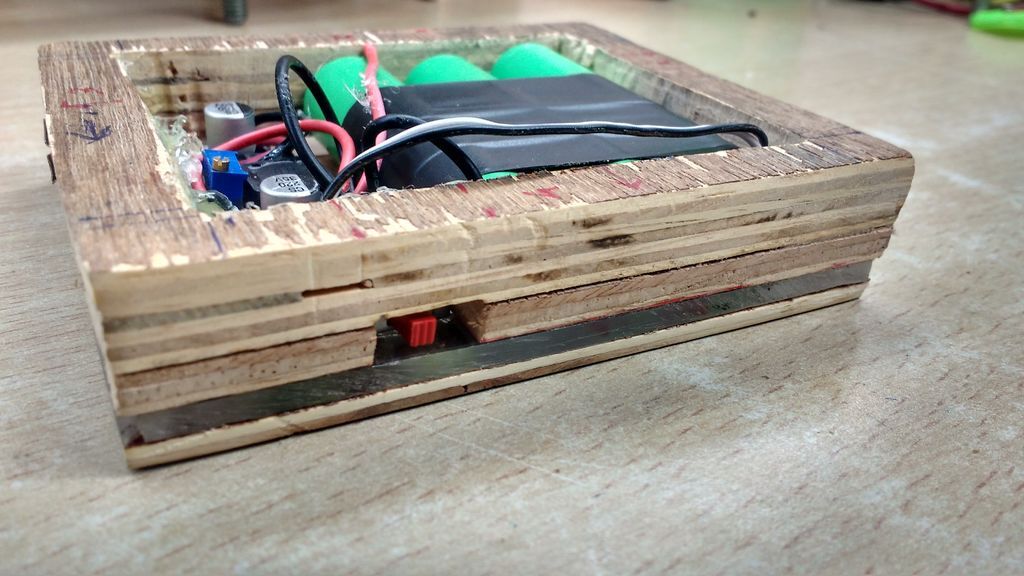

  • Probé si el circuito está funcionando y pegué todos los componentes en la caja de madera usando pegamento caliente.

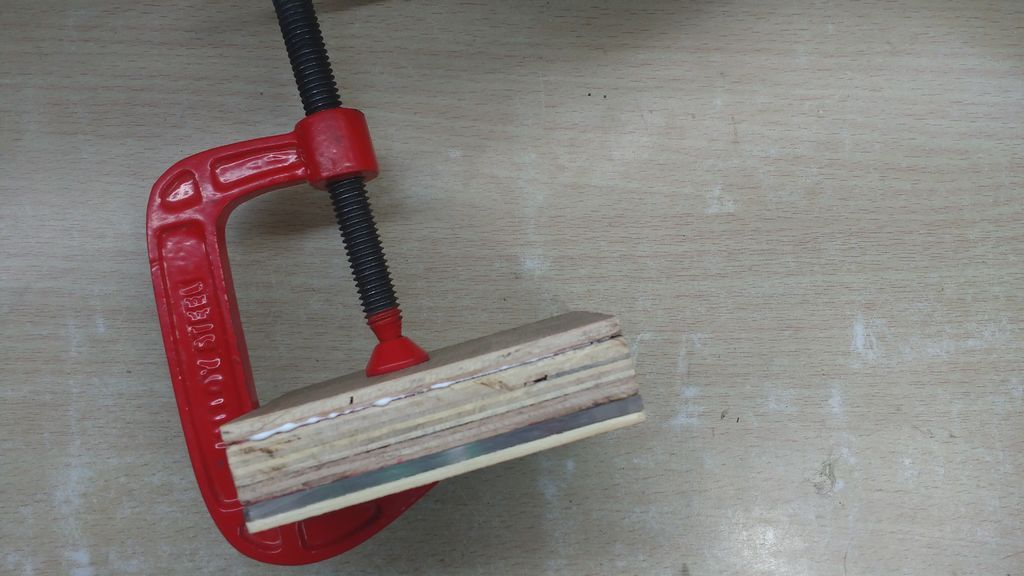

  • Luego, uso un poco de pegamento para madera para unir la otra pieza de madera contrachapada para completar el ensamblaje y la sujeté hasta que el pegamento estuviera seco. Puedes referir las imágenes sobre cómo armé el circuito.

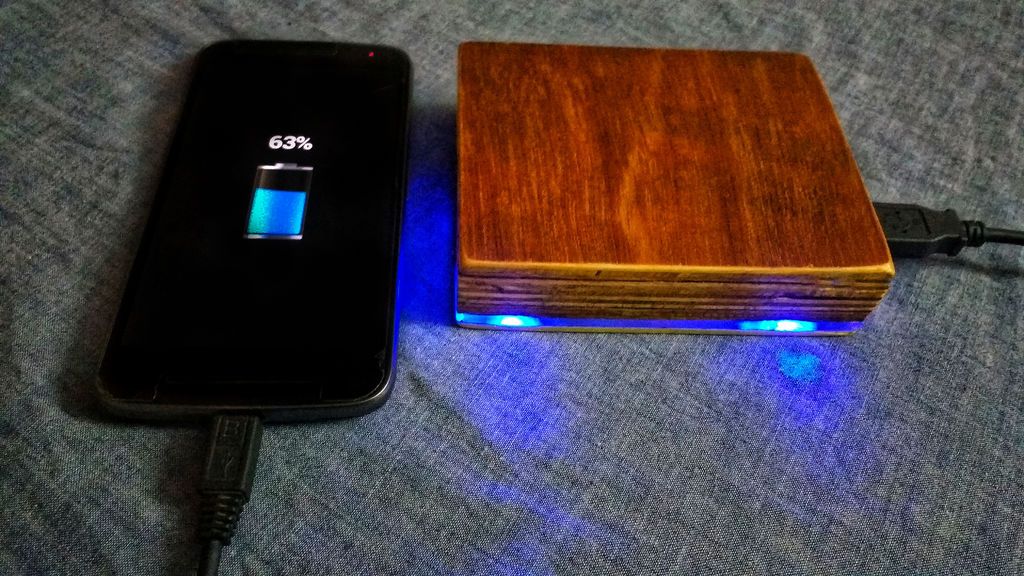

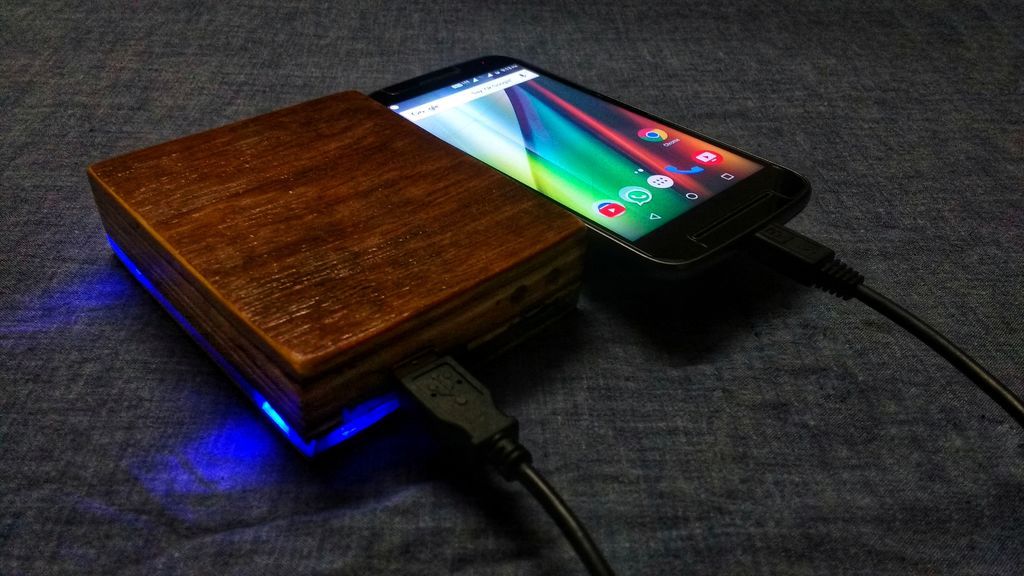

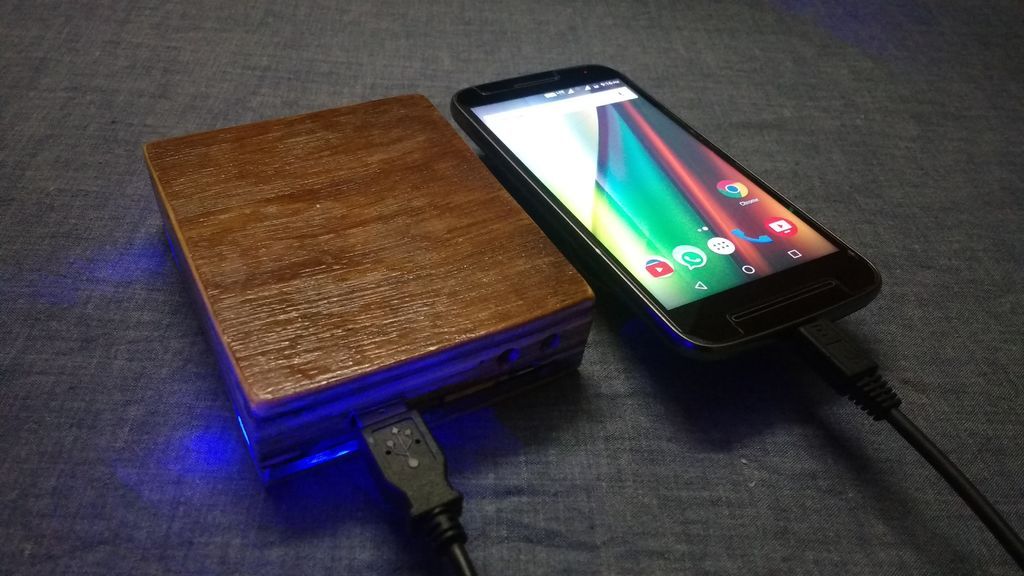

He estado usando este banco de energía durante 2 semanas y estoy haciendo un buen uso de él. Puedo cargar mi teléfono una vez. Creo que esto podría mejorarse si se usan baterías nuevas.

También sugiero utilizar los kits de banco de potencia ya hechos si quiere evitar Soldar y el caso es similar al de los comerciales. Pero quería este tipo de banco de energía hecho a medida que no solo funciona muy bien sino que también se ve genial.

Por favor, deje un comentario si tiene alguna duda o si tiene alguna sugerencia. ¡Gracias!
