¿Cómo construir una pandereta de ladrillo?

764
views

La calidad de nuestras viviendas está directamente relacionada con la calidad de los materiales y su correcta dosificación. Las panderetas de ladrillos derrumbadas son un claro ejemplo de cómo el ahorro de materiales, la dosificación mezquina para abaratar los costos o saltarse algún procedimiento importante puede significar que esa pandereta no sea de una óptima calidad: que el mortero se convierta en arena al cabo de unos años, que no soporte movimientos sísmicos o, que sencillamente, nunca haya quedado firme desde los cimientos.

Materiales:

  • Tornillos 1 1/42 12 unidades
  • 42 ladrillos princesa por m2
  • 2 sacos de hormigón predosificado (45 kilos c/u) p
  • 2 sacos de Mortero pega ladrillo por m2 Fierros es
  • Alambre negro
  • Adhesivo Epóxico Anclaje y Unión
  • Tablas 4×1”
  • Cadena de 15×30 (2 veces largo de la pandereta)

Cimiento y sobrecimiento

1 Zanja

  • Cavar una zanja de 20 cm de ancho por 30 cm de profundidad.

2 Cadena

  • Echar una primera capa de hormigón para nivelar el terreno y sellar la tierra, así los fierros no quedarán en contacto con la humedad. Emparejar el hormigón con el platacho.
  • Poner en la zanja y arriba de la capa de hormigón la cadena de 15×30.

3 Amarrar a fierros

  • En la esquina amarrar la cadena a 2 fierros estriados de 8 mm (largo depende de la altura de la pandereta). Para este amarre usar alambre negro, que es flexible y no se quiebra.
  • Sólo en la esquina y donde termina la pandereta van un par de fierros (2 fierros juntos)

4 Nivelar

  • Subiendo un poco los fierros nivelar la cadena para que quede asomada 5 cm sobre el nivel de la tierra.
  • Usar el nivel de burbuja para comprobar que quede pareja.

5 construir sobrecimiento

  • Con las tablas de 4×1” armar un cajón alrededor de la cadena. Atornillar las tablas y poner unos trozos más delgados a lo ancho del cajón.
  • Este cajón debe quedar 10 cm sobre el nivel del suelo.

6 Rellenar con hormigon

  • Preparar el hormigón según la cantidad indicada en el envase.
  • Echar en el cimiento, hasta cubrir el sobrecimiento.
  • Dejar secar 5 días.

Perforaciones

7 Regla

  • Fijar 3 listones que hagan de regla: el primero en el muro donde empieza la pandereta, el segundo en la esquina y el tercero donde termina la pandereta.
  • En estos listones marcar las medidas: 10 cm más arriba del sobrecimiento y después cada 16 cm hasta completar la altura de la pandereta.

8 Perforaciones

  • Guiarse de las medidas de los listones (reglas) para hacer en los muros las perforaciones donde, posteriormente, irán los fierros estriados que van sobre los ladrillos y de forma horizontal.
  • Los fierros van en pares, por eso en cada marca hay que hacer 2 perforaciones, separadas por 2 cm.
  • Estas perforaciones se hacen con taladro y broca de 8 mm para concreto.

Instalando ladrillos

Primera corrida ladrillos

  • Echar una capa de mortero pega ladrillos. Ayudarse de la pala y el platacho para emparejar.
  • Instalar sobre el mortero la primera corrida de ladrillos princesa, dejando la capa de mortero de 2 cm de espesor.

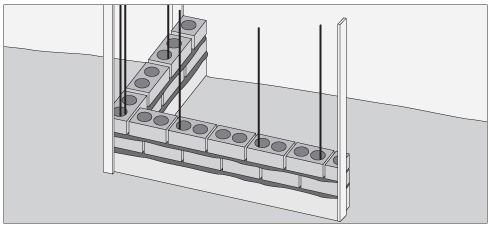

Fijar fierros horizontales



  • Fijar en las perforaciones que se hicieron en el muro de concreto, a 10 cm del suelo, el primer par de fierros estriados de 8 mm.
  • Usar el adhesivo de anclaje y unión para concreto.

Segunda y tercera corrida de ladrillos

  • Echar mortero pega ladrillo.
  • Poner los ladrillos dejando la capa de mortero de 2 cm de espesor.

Fijar segundos fierros horizontales

  • Fijar en las segundas perforaciones que se hicieron en el muro de concreto (16 cm más arriba), el segundo par de fierros estriados de 8 mm.
  • Usar el adhesivo de anclaje y unión para concreto.

Cadena final

  • Poner sobre la pandereta una cadena de 15×30 (igual a la que se usó en el cimiento).
  • Doblar las puntas de los fierros y engancharlas a la cadena.

Cajón

  • Construir alrededor de la cadena un cajón de tablas con una altura aproximada de 30 a 40 cm.

Rellenar

  • Echar hormigón predosificado adentro del cajón.
  • Esperar 1 semana que se seque.

Pdf del proyecto: Pandereta de ladrillos
