¡Cómo Construir Estantes Flotantes de Hormigón!

244
views

Los muebles de concreto se ven increíbles y es realmente barato de hacer. Hace un año, decidí hacer un banco de jardín de hormigón. Este fue un gran éxito y mis manos tenían ganas de hacer algo más en concreto. Mi novia necesitaba algunos estantes para mostrar sus cámaras. Un nuevo proyecto nació: estantes de hormigón!

Si te gusta este proyecto, vota por mí en el concurso de estanterías o concreto y casting o incluso compra un estante en mi tienda Etsy.

Paso 1: Materiales y herramientas

Materiales:

  • Encofrado de madera contrachapada: Para hacer tu molde, necesitas una madera contrachapada impermeable con una superficie lisa. El contrachapado es un material diseñado para hacer moldes. Tiene una superficie muy lisa y es resistente al agua. También es caro. Cuando planea hacer solo un estante, el tablero de melamina es una alternativa barata.
  • Concreto (cemento de nivelación): Para este proyecto no usé concreto regular pero utilicé cemento nivelador. El cemento de nivelación proporciona una superficie realmente lisa y tiene un grano fino que facilita mucho el lijado.
  • Parte impresa en 3D (vea el paso 5)
  • Soportes de estantería ocultos

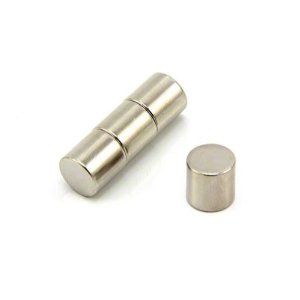

  • Imanes 10mmx10mm
  • Tubo con un diámetro interno de 12 mm (utilicé un tubo de calentamiento de 15 mm)
  • Agente de liberación: Spray de silicona, vaselina, WD40, etc.
  • 4 Tuercas y tornillos M6
  • 4 Tornillos M6
  • 4 Tornillos M6
  • Plástico polimorfo (opcional)
  • Coloración de hormigón (opcional)

Herramientas

  • Taladro eléctrico
  • Martillo
  • Sierra de hierro
  • Mezcladora de mortero o cubeta
  • Herramientas de carpintería y nivel
  • Lijadora vieja (opcional)

Paso 2: Diseño

El estante tiene una forma rectangular minimalista. El tamaño del estante es 22,5 cm x 15 cm x 5 cm.

El peso del estante es de 3 kg. Por lo tanto, elegí usar dos soportes resistentes. Dentro del estante hay dos tubos deslizantes que encajarán perfectamente en las abrazaderas del soporte. En el concreto hay dos imanes integrados. Esos imanes se adherirán a los soportes y mantendrán el estante cerca de la pared.

¡Muchas personas temen el peso pero no lo son! Los soportes pueden contener aprox. 10 kg cada uno, por lo que el estante de 3 kg no es un problema.

Paso 3: Hacer el molde

El molde se compone de 6 piezas de contrachapado, 5 para crear el molde y 1 para sujetar los soportes en su lugar. Debido a que estoy sujetando el molde, es muy importante cortar cada pieza exactamente en el tamaño correcto. Los agujeros en la sexta pieza de madera contrachapada se taladran en la forma en que se distribuirán los soportes en el estante. Entre las correas del soporte habrá un espaciado de 11 cm. Los agujeros están perforados 7 mm para ser utilizados para los tornillos m6.

Si desea volver a utilizar la madera contrachapada de encofrado, se recomienda sellar las caras frontales. Lo olvidé, pero en el futuro definitivamente los sellaré.

Este es el tamaño que utilicé pero, por supuesto, puedes elegir tu propio tamaño.

Paso 4: Deslice los tubos

Las abrazaderas tienen un diámetro de 12 mm. Los tubos deslizantes deben encajar perfectamente en los pasadores para garantizar que el estante cuelgue en un ángulo de 90 grados con la pared.

Cortar los tubos a 12 cm cada uno. Después de esto, debe asegurarse de que el concreto no pueda ingresar a la parte inferior del tubo. Elegí martillar el extremo plano. De esta forma, el hormigón no puede entrar al tubo y el lado plano del tubo ancla el tubo en el hormigón.

Paso 5: Molde impreso en 3D

En la parte posterior del estante debe haber un vacío para alojar el soporte y el perno. Para crear el vacío, diseñé una pieza impresa en 3D. Los ángulos en la pieza están diseñados para un fácil desmoldeo. Lamentablemente, no tengo acceso a una impresora 3D. Usé 3dhubs.com para imprimir las dos piezas. El costo de las dos piezas fue de 20 dólares. Cuando salió la pieza de la impresora, era un poco áspera. Demasiado asegúrese de que la pieza salga del molde con facilidad y la lije con papel lija de grano fino. En la imagen puede ver la diferencia entre una pieza lijada y una no lijada. La pieza está diseñada para estar 3 mm por encima de la superficie del hormigón. El soporte tiene un grosor de 5 mm que suma un total de 8 mm. Utilicé pernos M10 para crear este espacio de 8 mm (ver el siguiente paso), pero puede usar lo que quiera con un grosor de 8 mm.

Plástico polimorfo

Antes de usar la parte impresa en 3D, usé plástico polimorfo para hacer el vacío. Cubrí el soporte con plástico polimorfo y vertí el mortero. Cuando el concreto se secó, preparé el plástico polimorfo y el soporte salió fácilmente. Este método funcionará, pero tomará un tiempo y no le dará una buena parte trasera al estante.

Descargar Archivo 3D

Paso 6: Vertiendo el mortero (hormigón)

  • Aplicar el agente de liberación: Para la madera contrachapada de encofrado utilicé silicona como una liberación de molde. Solo rocíalo en la superficie y extiéndelo uniformemente. Las piezas impresas en 3D se tratan con vaselina.
  • Sujete las piezas del molde: Sujetar las piezas del molde es bastante fácil, pero asegúrese de que todo esté bien y recto.
  • Configure los soportes: Comience instalando los soportes y la pieza impresa en 3D sobre la madera contrachapada con los tornillos M6. Como los orificios están perforados en 7 mm, hay un poco de espacio para alinear los dos soportes. Al colocar la pieza en una superficie plana, puede sentir si se tambalea. Cuando no hay bamboleo, está seguro de que los dos soportes están a la misma altura (vea la imagen).
  • Coloque los tubos deslizantes y los imanes: Para asegurar los tubos deslizantes utilizo una pieza de abrazadera que se ajusta entre el tubo y el soporte. De esta forma, los tubos deslizantes están asegurados. Los imanes son fáciles de abrir en 2 de los pernos.
  • Mezcle el concreto siguiendo las instrucciones de fabricante: Al mezclar el concreto, es más fácil calcular la cantidad de agua primero y luego agregar el concreto al agua en lugar de agregar agua al concreto. De esta manera, es mucho más fácil mezclar las dos partes. Puedes elegir agregar colorante; nunca agregue más de 5% de colorante en polvo o puede afectar la resistencia de su concreto.
  • Vierta el concreto en el molde: Primero vierta el concreto en el molde sin los soportes. Si está utilizando concreto regular, quiere golpear o hacer vibrar el molde para liberar burbujas de aire. Puedes usar una lijadora vieja para hacer vibrar el molde. Descubrí que esto no era necesario al usar cemento nivelador.
  • Alinee los soportes: Asegúrese de que los soportes estén colocados paralelos a la superficie del estante. Puede hacer esto alineando la pieza de madera contrachapada con el molde (vea la imagen).

Paso 7: Desmoldeo

Cuando haces todo lo correcto, el desmoldeo es un paso realmente fácil. Los soportes y las piezas de moldeo deberían aparecer de inmediato. Siempre demoro después de un corto período de tiempo, para el cemento de nivelación solo espero durante cuatro horas. El cemento de nivelación es lo suficientemente duro como para deshacerse, pero aún un poco suave.

La parte posterior del estante no será totalmente plana. Use una superficie plana y un poco de papel lija para aplanar la parte trasera.

Después del desmoldeo, puede limpiar las piezas de moldeo y volver a usarlas.

Paso 8: Producto final

Elegí pintar las estanterías con un revestimiento de suelo de poliuretano transparente. Esto le dará a la estantería un acabado liso pero también protegerá contra las manchas.

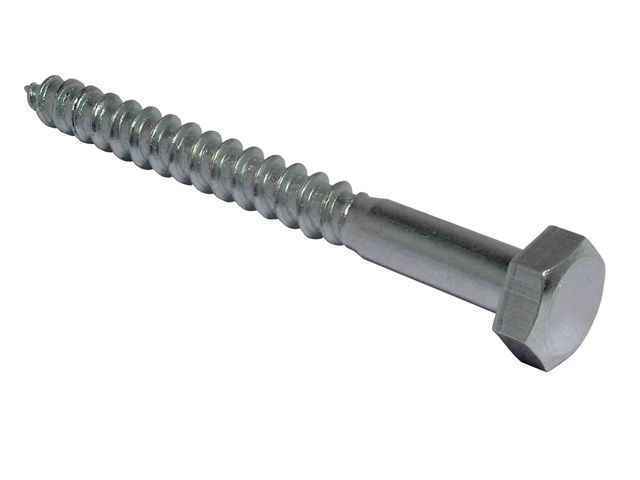

Para arreglar los soportes, utilicé tornillos de guía. Cuando cuelgue el estante primero debe montar los dos soportes, pero solo arregle uno de ellos. A continuación, coloque el estante en su lugar y apriete el tornillo del carruaje restante con una llave mientras el estante esté en su lugar. De esta forma, los soportes se alinearán perfectamente.

Mi novia ama sus nuevos estantes y esto también funciona para mí porque “una esposa feliz hace una vida feliz” 🙂

¡Disfruta de tu estantería de hormigón!
