¡Cama de Diseño Moderno y de Perspectiva Flotante!

360
views

Me propuse diseñar un armazón de cama que diera la ilusión de que flotaba, eliminar las patas que normalmente se usa en cada esquina y tratar de ocultar la estructura de la base lo mejor que pude cuando se está de pie frente a ella…
Después de varias sugerencias, agregué algunas luces LED alrededor del parámetro de la parte de abajo… ¡Realmente aumenta el efecto!

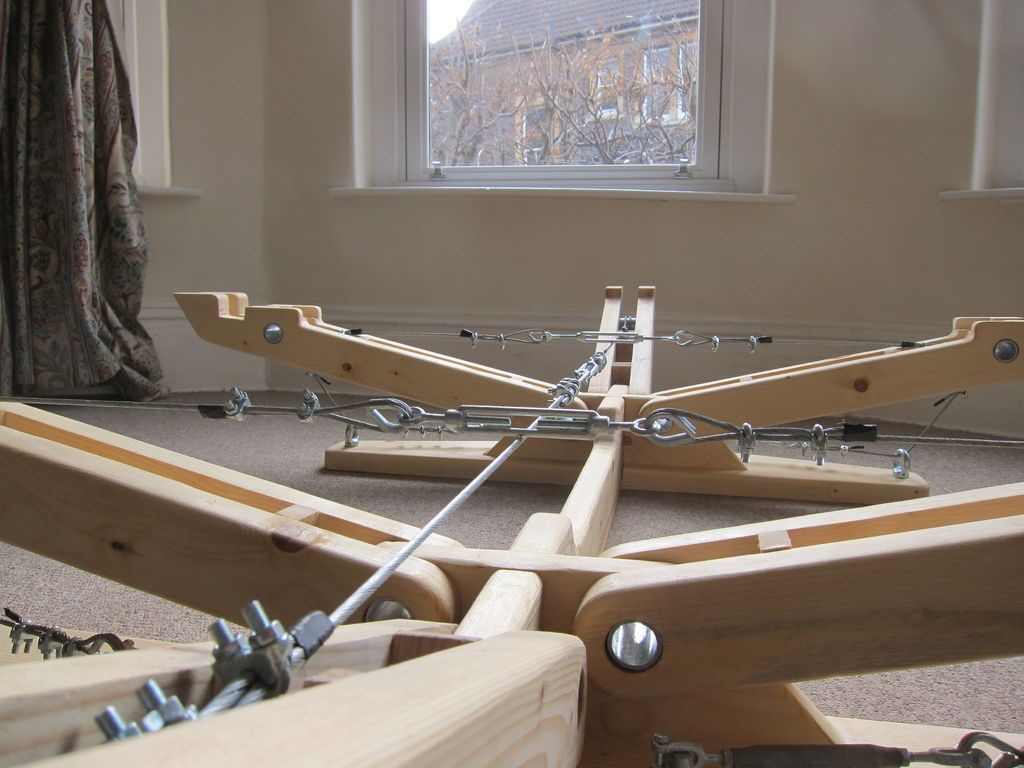

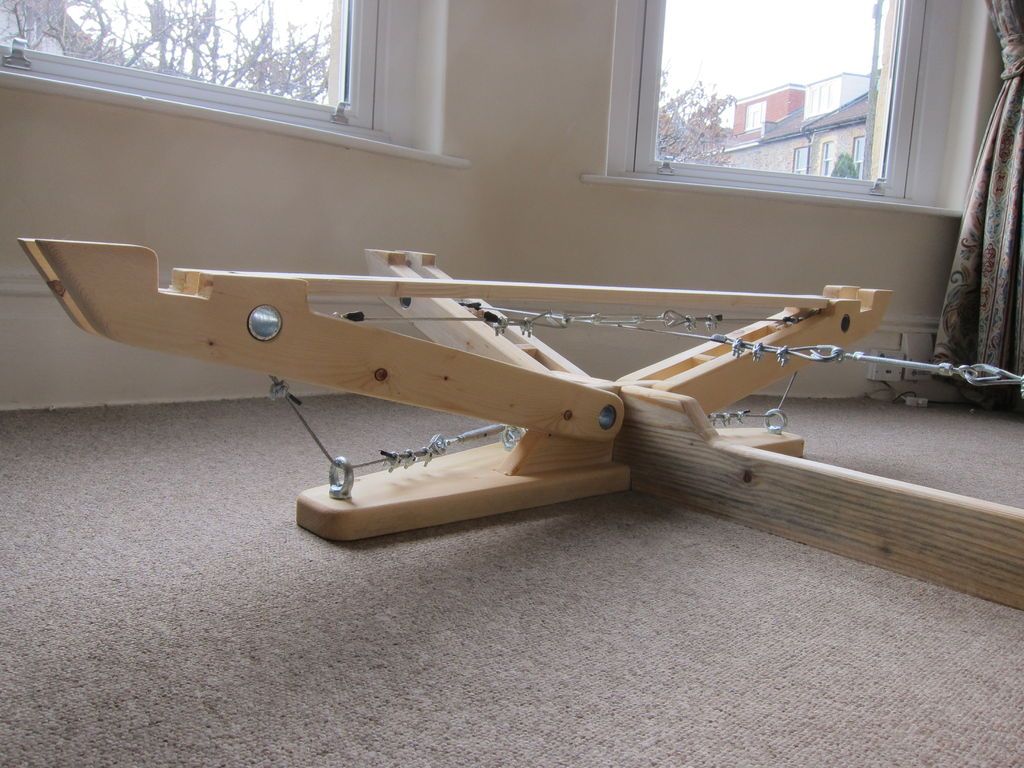

Y esto es lo que se me ocurrió. Seis brazos se extienden desde una columna central para sostener el borde de la cama y la cabecera. Estos brazos están articulados en la base, con un cable de acero tensado entre los brazos opuestos para restringir su ancho y más aparejo hasta la base para crear una estructura estática y nivelada. La base se extiende para evitar que todo se vuelque cuando te sientas en un borde con flexibilidad mínima.

La cama está diseñada alrededor de un colchón estándar de 4 pies 6. Las dimensiones totales son 2120 mm de largo y 1570 mm de ancho, el marco se encuentra a una altura de 350 mm.



Suministros:

  • Tablero de andamio de 7 x 2400 mm
  • Tablero de andamio de 1 x 1800 mm
  • Madera para listones, utilicé madera blanca de 69x18mm
  • Cable de alambre (no estoy seguro de cuánto menor a 20m)
  • 8 Pernos de ojo
  • 9 Tensores
  • Dedales de cuerda de alambre
  • Sujetacables
  • Cinta eléctrica
  • 8 Pernos M10 de 30 mm
  • 10 Pernos M10 100 mm/Tuercas
  • 4 Pernos M10 130 mm/Tuercas
  • Tornillos para madera
  • Pegamento para madera
  • Aceite/barniz.

Herramientas que utilicé:

  • Sierras (mesa/inglete/circular/sierra)
  • Router
  • Taladrar con brocas y cuchillas de agujeros
  • Lijadora
  • Cinceles
  • Destornilladores
  • Martillos
  • Cortadores de cable y alicates
  • Juego de llaves
  • Abrazaderas
  • Nivel
  • Cinta métrica

Paso 1: Diseño

Los brazos están articulados en lugares fijos para reducir las tensiones en esa área del diseño. El uso de una unión de pasador significa que son esencialmente libres de girar y, por lo tanto, están libres de tensiones al momento de cargar el extremo de los brazos, ahora la unión tiene que lidiar principalmente con la carga de compresión. Para evitar que los brazos giren, el cable se monta entre los brazos opuestos, que entra en tensión cuando se cargan los brazos. Y con solo un cable de 4 mm con una carga mínima de ~ 1000 kg, la estructura debe permanecer sólida.



¡Con el diseño ordenado, era hora de comenzar a construir! He dado un resumen de los pasos que tomé y las fotos deberían ayudar, pero es esencial que solo necesites crear las partes especificadas en los dibujos.

Paso 2: Preparación

La cama estará hecha de 8 tablones de andamio (7 – 2400 mm y 1 – 1800 mm de largo). Puede recogerlos regularmente a bajo precio en los astilleros de recuperación/reciclaje de madera, lo que ayuda a mantener bajos los costos.

Comencé preparando las tablas de andamios; quitando la metalistería de los extremos y dándoles un poco de orden.

Para que sea más fácil trabajar con ellos, los corto a la longitud de los componentes individuales. Puede ver en la imagen incluida cómo las 8 tablas se dividen en partes.

Paso 3: Base

La base consiste en 5 partes que necesitas cortar; 2x placas de base, 2 soportes de base y la columna vertebral.

Placa/plato base:

  • Marque la parte usando las dimensiones del dibujo.

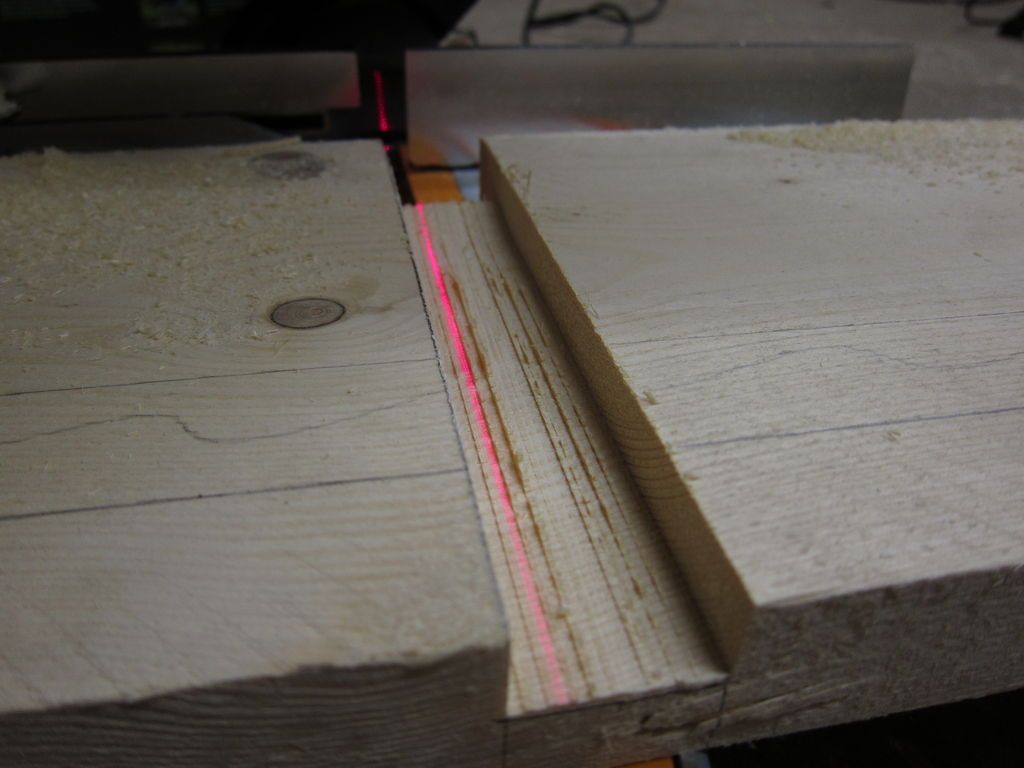

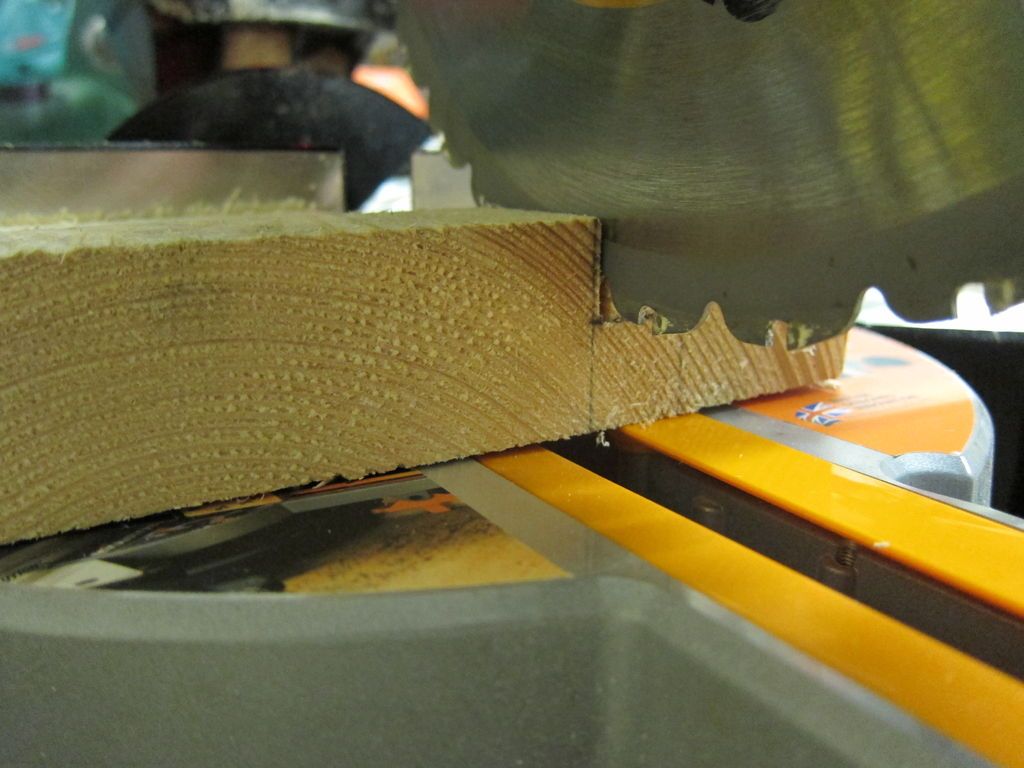

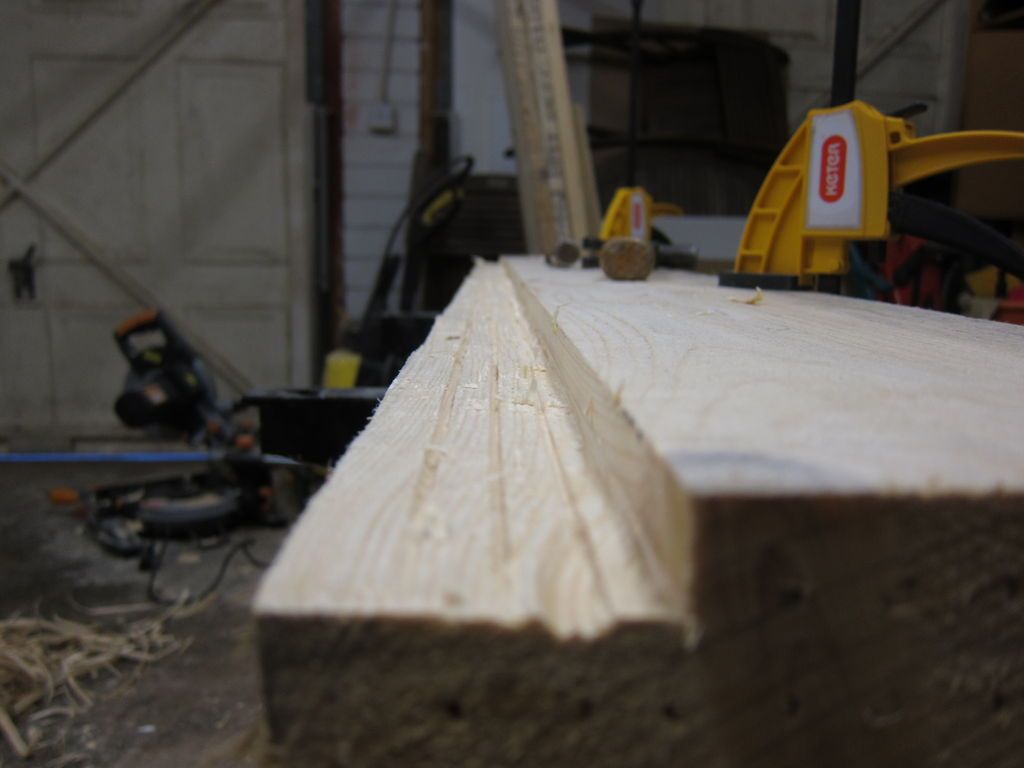

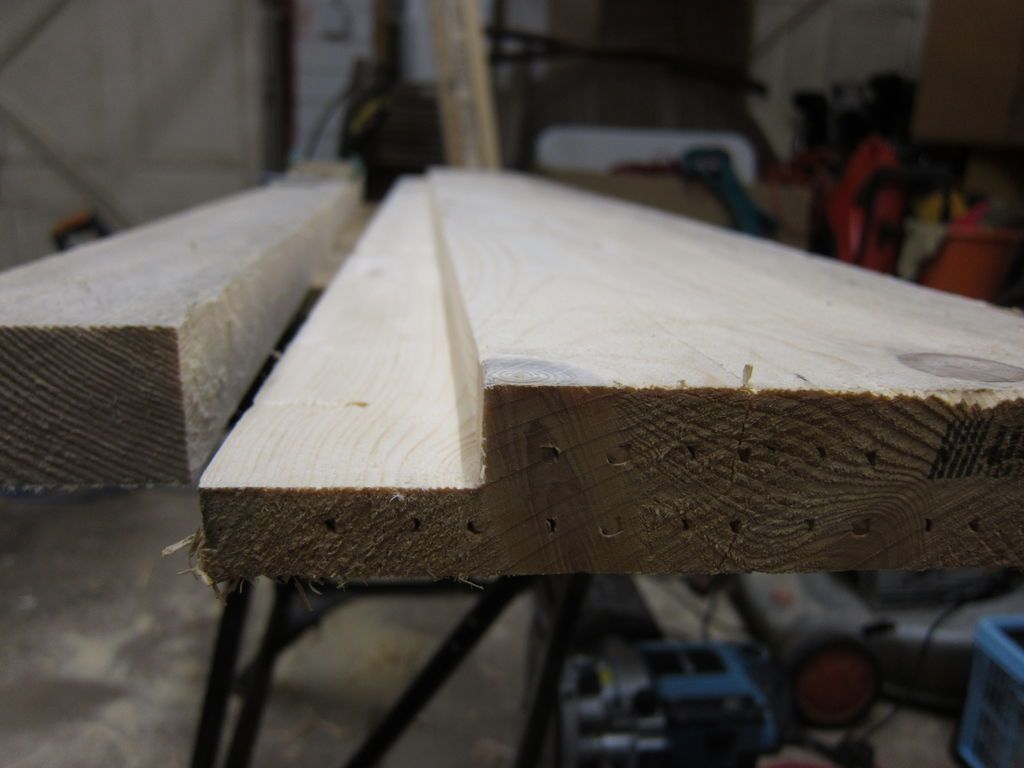

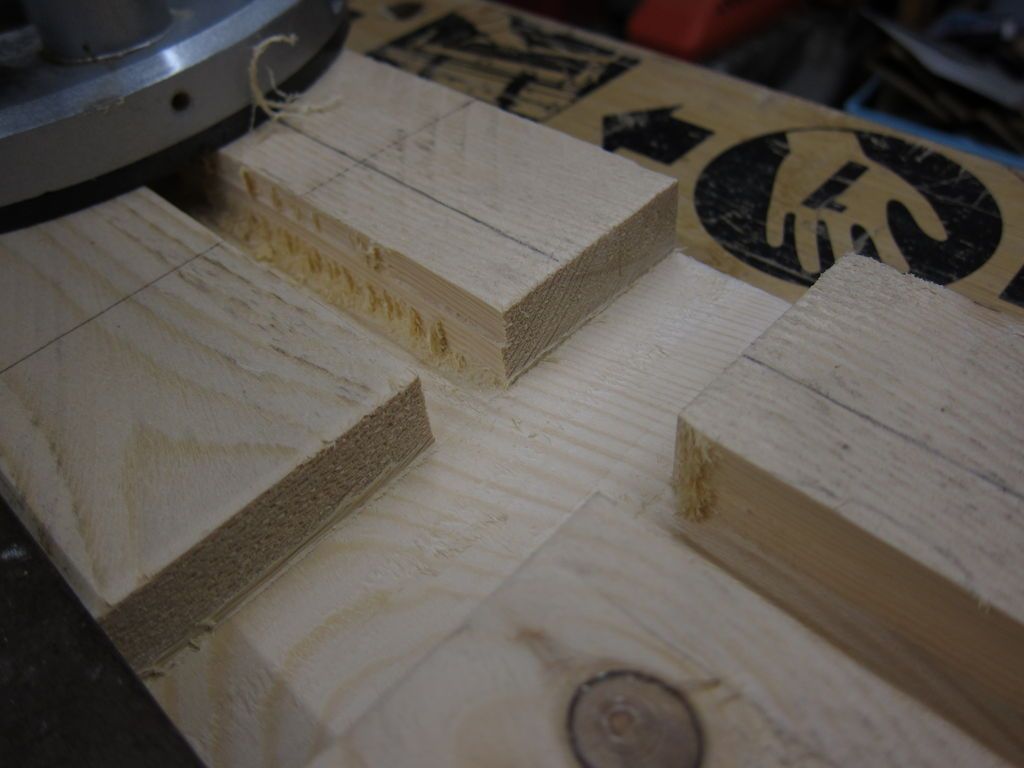

  • Para el rebaje en el ancho de la pieza, primero utilicé una sierra ingletadora con el tope de profundidad enganchado (ligeramente inferior a la profundidad requerida) y realicé varios cortes para quitar la mayoría del material. Luego usé un Router para terminar el corte a la profundidad correcta.

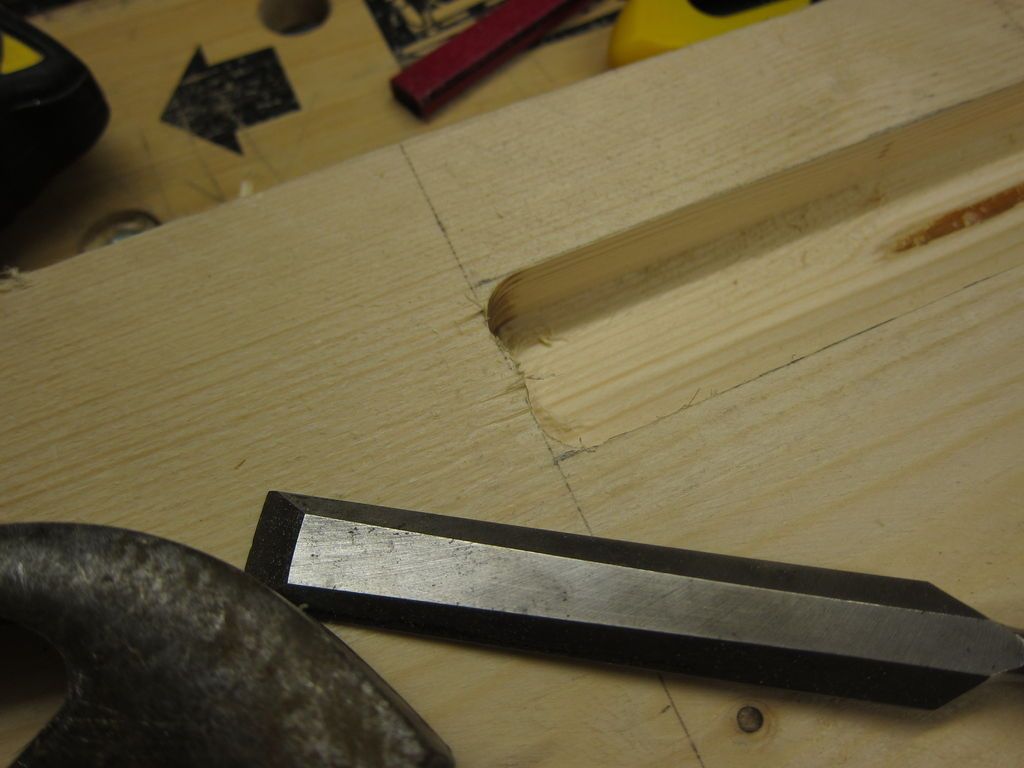

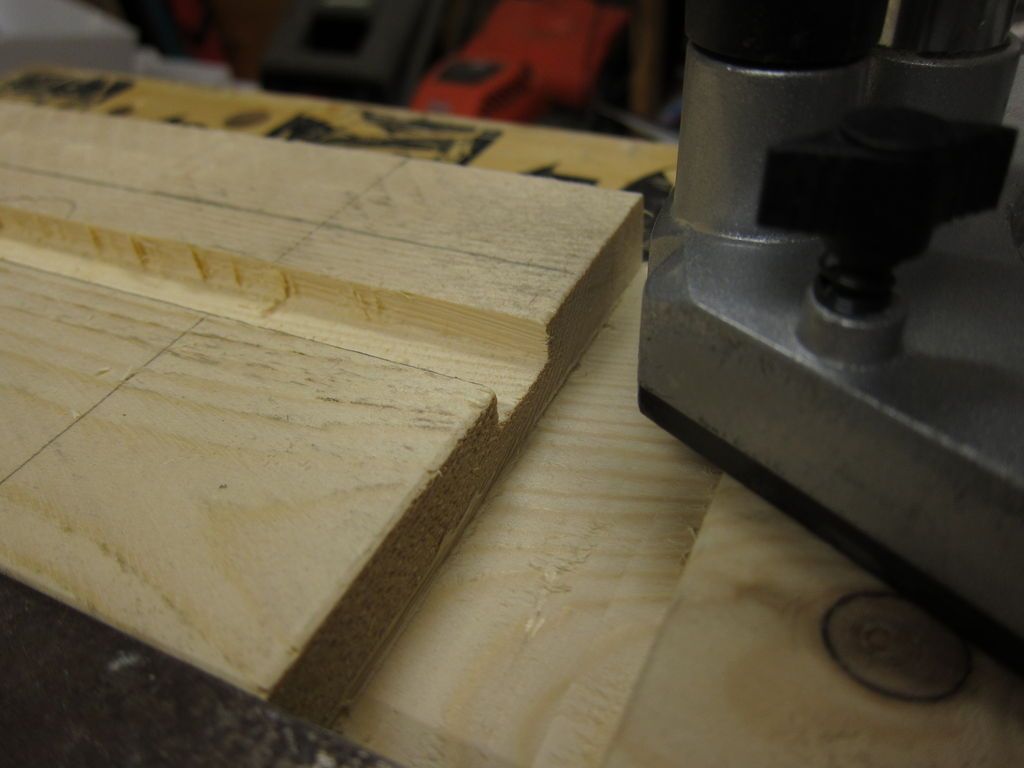

  • Para el otro corte de hueco tuve que usar el Router para el corte completo. Esto significaba tener que hacer múltiples pases, cada uno sacando un poco más de material. Las esquinas se detallan con un cincel.
  • Luego usé una sierra para redondear los extremos de la primera placa base. Y luego usé un Route con un bit de perfil para copiarlo en el segundo.

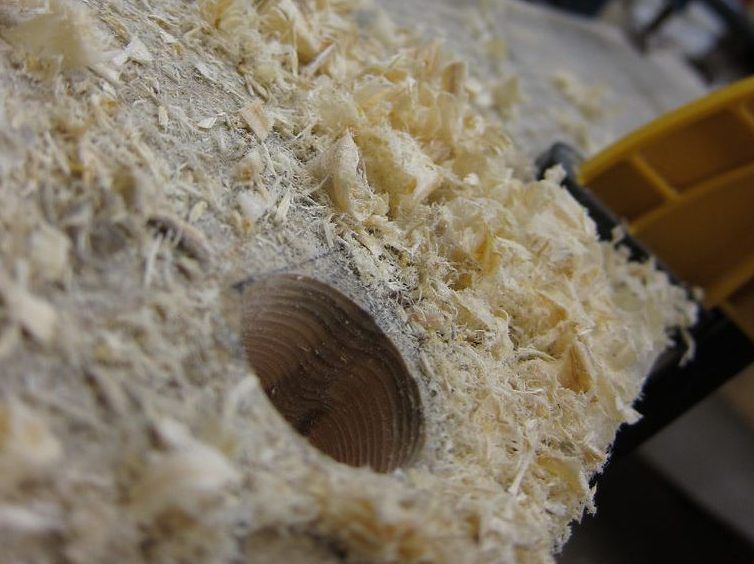

  • Los orificios para los pernos de ojo se taladraron con la parte inferior empotrada para permitir que la tuerca se asiente a nivel.

Soportes de base:

  • Marcar las partes
  • Usó la sierra de inglete para cortar los ángulos de 45°.

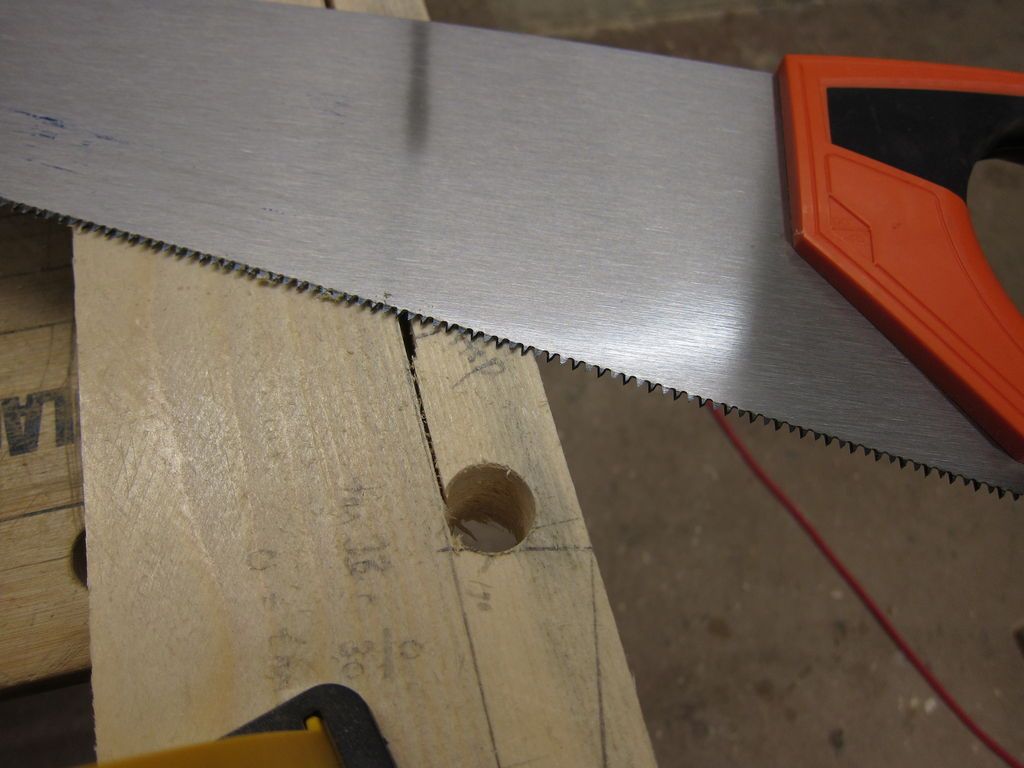

  • Para el corte central, primero hice agujeros en las esquinas y luego usé una sierra para cortarlo
  • Los agujeros para los alfileres fueron perforados.

Espina:

  • Marcar las partes
  • Corte al ancho correcto con una sierra de mesa
  • Agujeros para los pasadores
  • Con todas las piezas recortadas utilicé un Route para redondear los bordes y le di una lijada. Luego hice un ensamblaje en seco para verificar que todo estuviera bien ajustado y ajusté las partes donde era necesario para asegurar un buen ajuste.

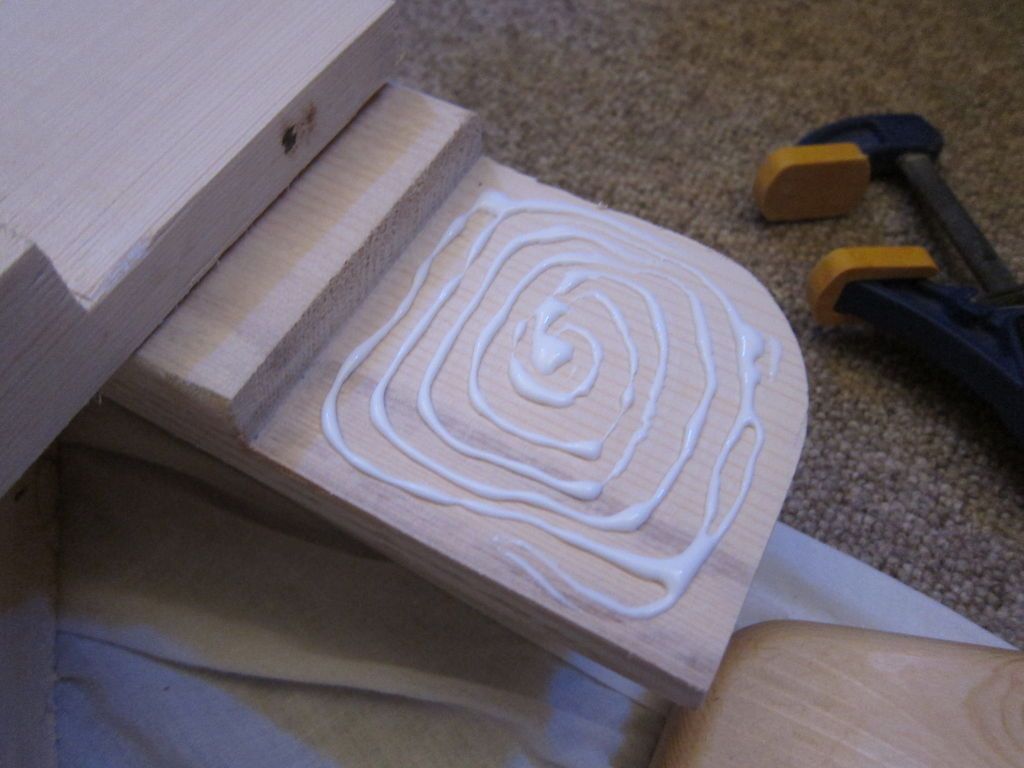

Ya era hora de aplicar un poco de adhesivo para madera, unir las partes y sujetar todo para secar. Agregué algunos tornillos por si acaso.

Paso 4: Brazos

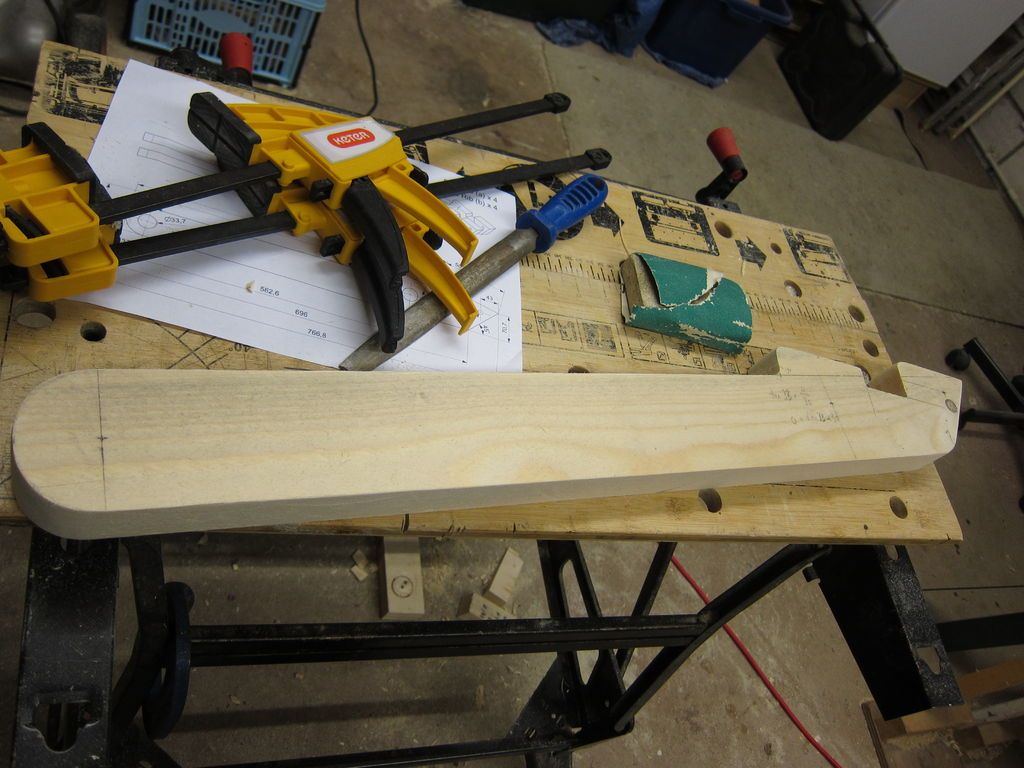

El primer “brazo lateral” que recortes se convertirá en el “maestro” que se usará para fabricar los otros, así que tómate tu tiempo para hacerlo bien.

  1. Corta los tablones al ancho correcto
  2. Marca las partes o piezas.
  3. Recorte la pieza con la sierra adecuada para cada corte.

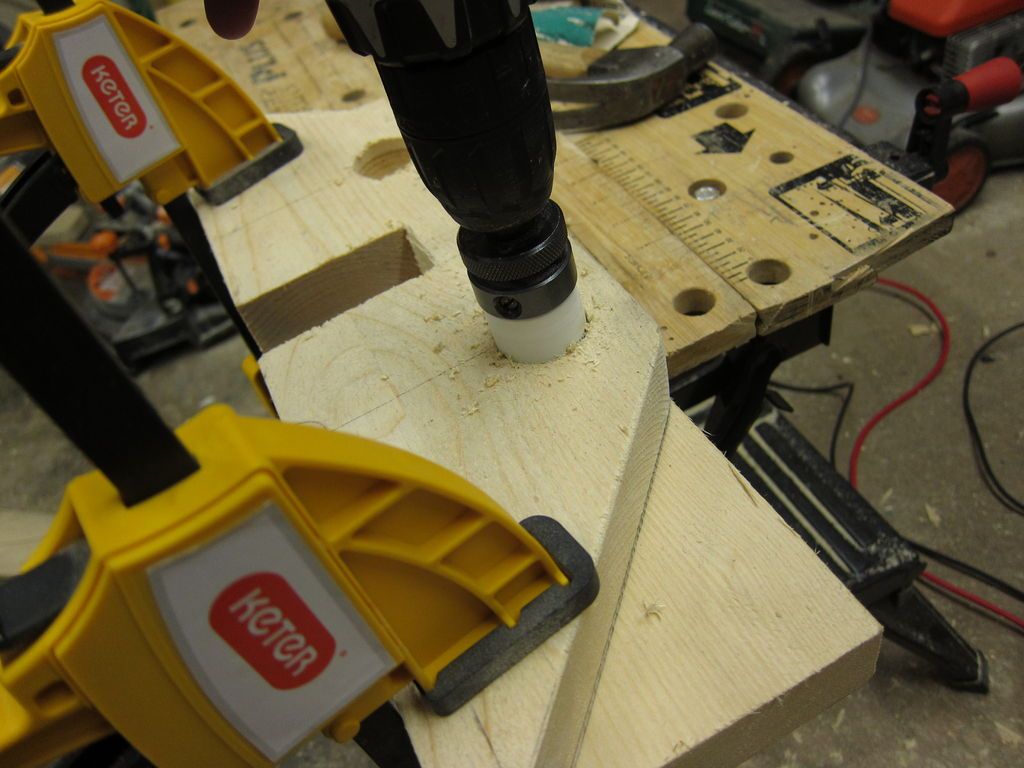

  4. Taladre los orificios para los pasadores (ajuste el diámetro de este orificio para el tamaño de la clavija que esté usando).

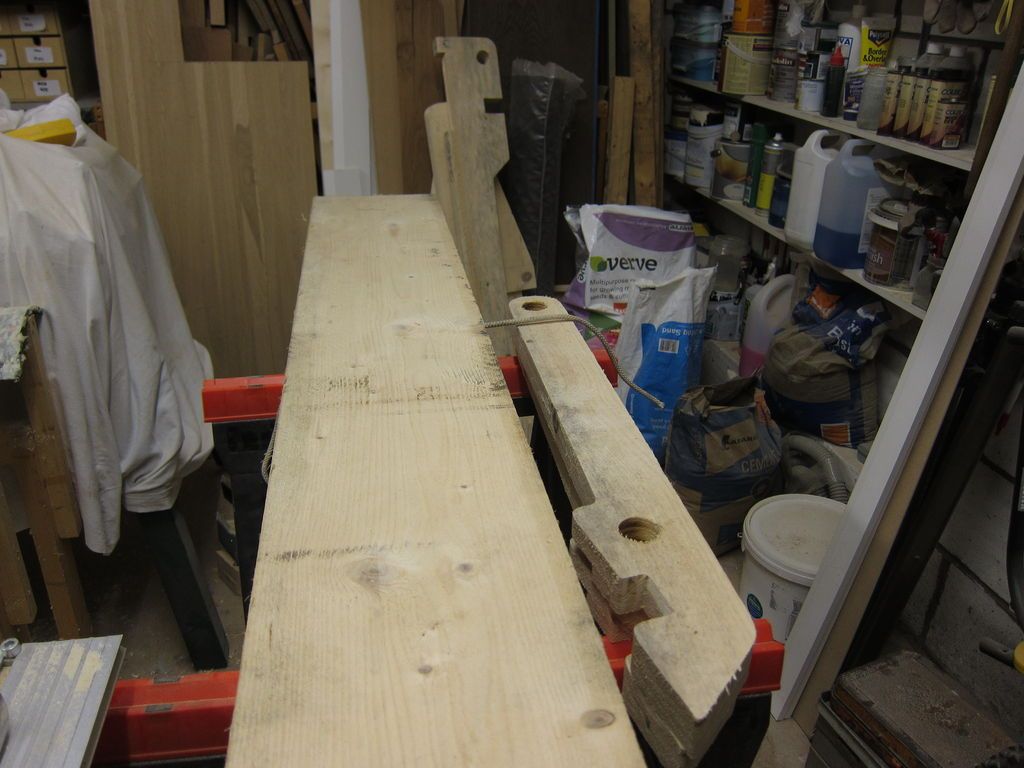

  5. Con el primer corte, puede usarlo para marcar rápidamente los otros y luego cortarlos en la forma aproximada.

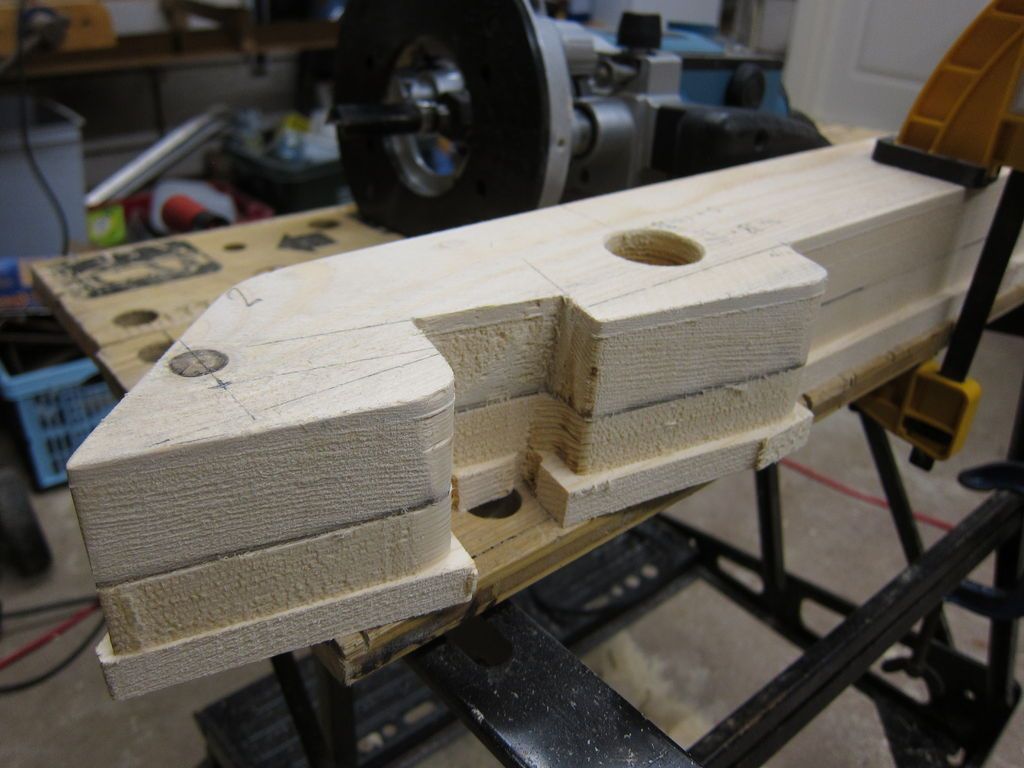

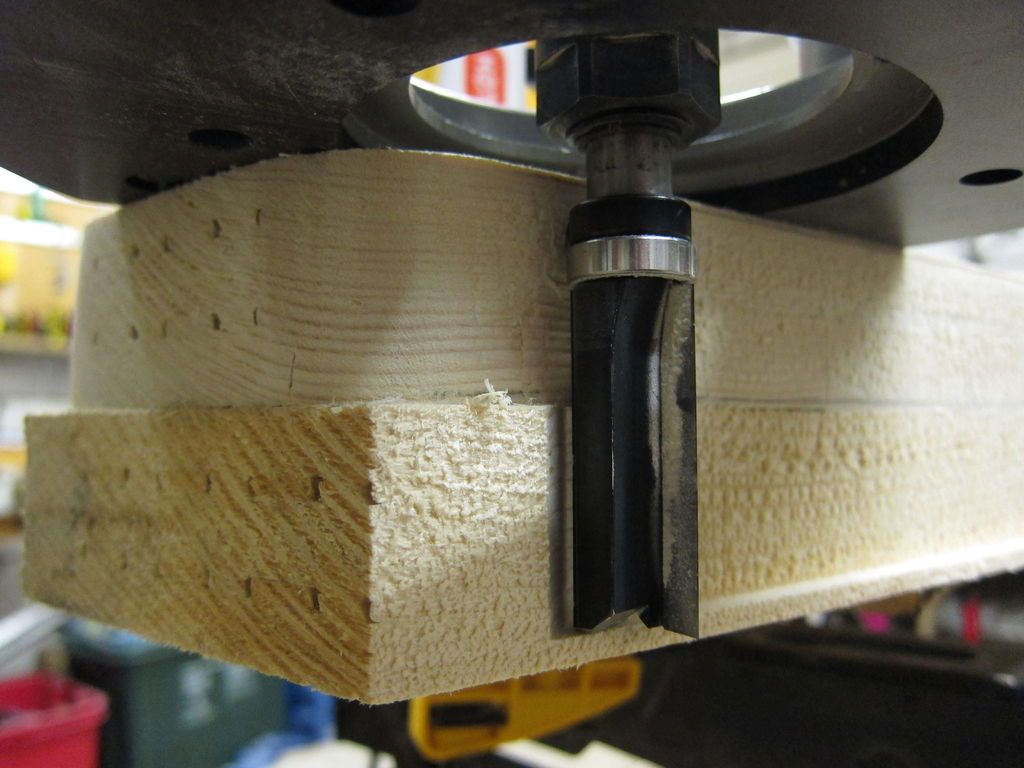

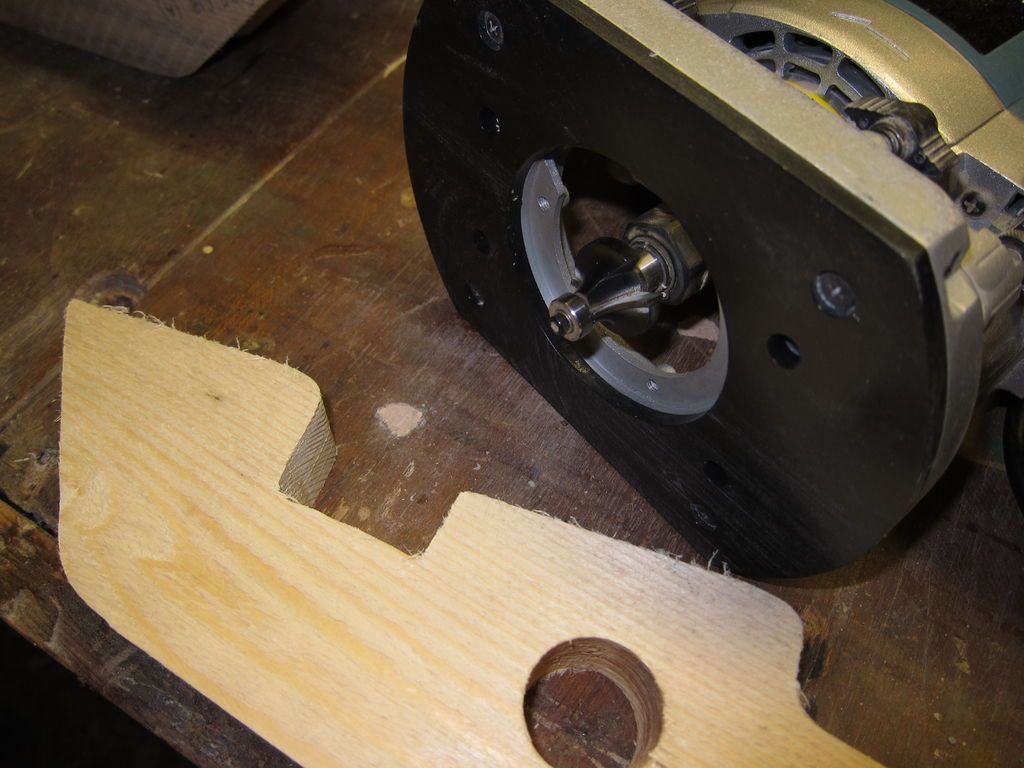

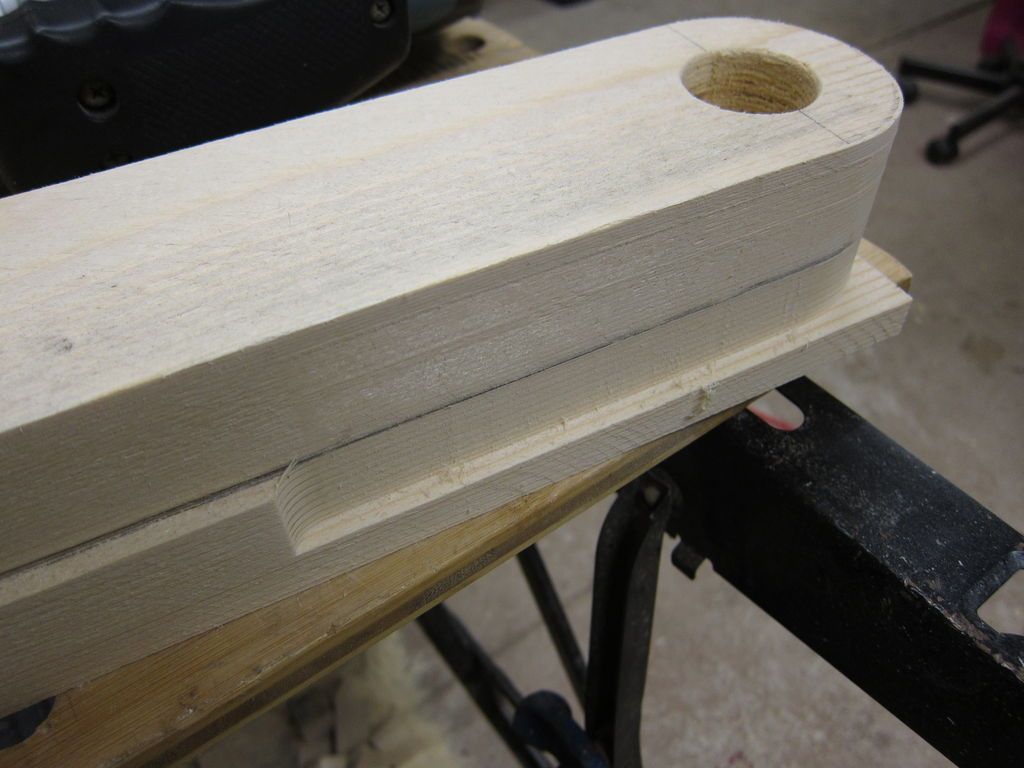

Luego, usando un router con un bit de perfil, el ‘maestro’ se usa como una guía para terminar con los otros brazos y asegurar que todos sean iguales:

  1. Sujete el “maestro” a la parte superior del espacio en blanco “bruto”.
  2. Establecer el rumbo en el bit para que se ejecute alrededor del “maestro”.
  3. La profundidad de mi Router estaba al máximo, así que tuve que hacer el corte en dos partes, eliminando el “maestro” para el segundo corte.

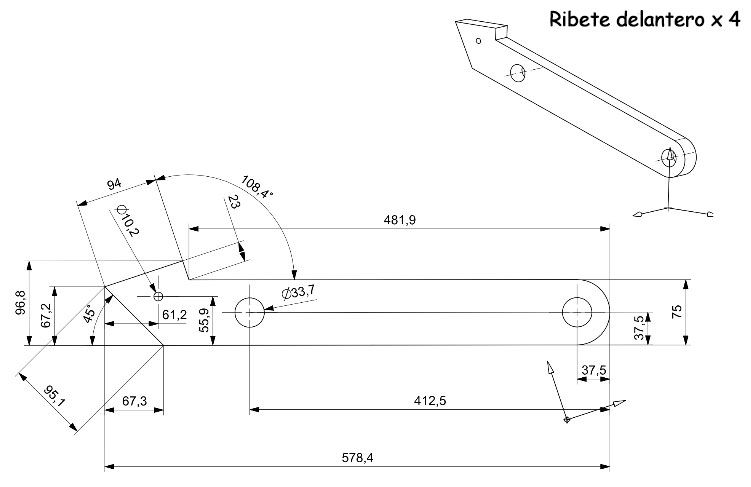

Ahora debería tener 8 brazos laterales que son idénticos. La única diferencia entre los Brazos laterales (a) y (b) es el lado en el que enrutas un pequeño hueco para permitir el montaje de un listón. Los brazos para el frente y la espalda siguen el mismo proceso….

Luego se les dio a las partes un lijado rápido y los bordes se redondearon. Los espaciadores fueron luego recortados y pegados entre dos brazos, con clavos usados ​​para agregar fuerza. Inserté un tubo de metal mientras se secaban para garantizar que la alineación fuera correcta.

Paso 5: Soportes de listón

Estas partes se unirán al marco de la cama y se usarán para montar los listones. Se necesitan 2 montajes de listones, uno a la izquierda y otro a la derecha.

  • Los espacios en blanco se cortaron al ancho correcto usando una sierra circular con la cuchilla ajustada al ángulo correcto.
  • Los recortes se cortaron nuevamente usando el mismo método. Múltiples cortes con la sierra ingleteadora ajustada a la profundidad requerida y luego limpiada con un cincel.
  • Se recortó una plantilla de una pieza de madera y se usó con un router para cortar los huecos para que se asentaran los listones.

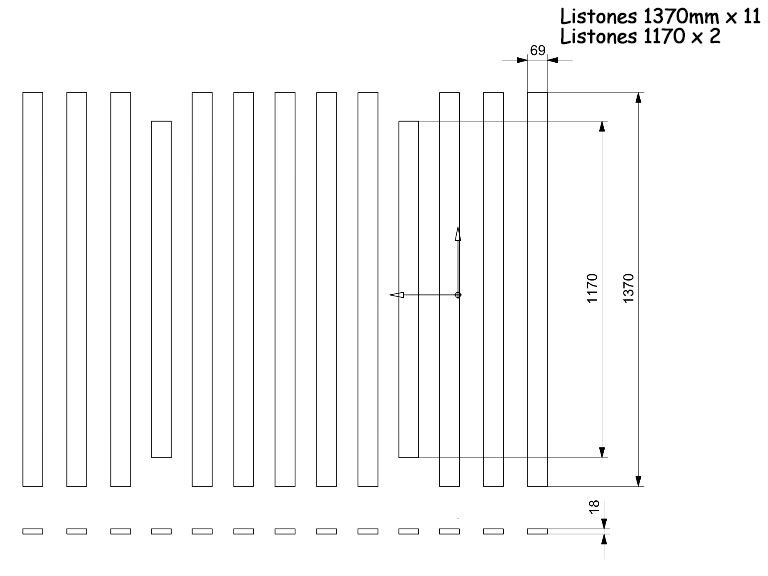

Los listones también se cortaron a la longitud requerida en este punto.

Paso 6: Circundar/Cabecera

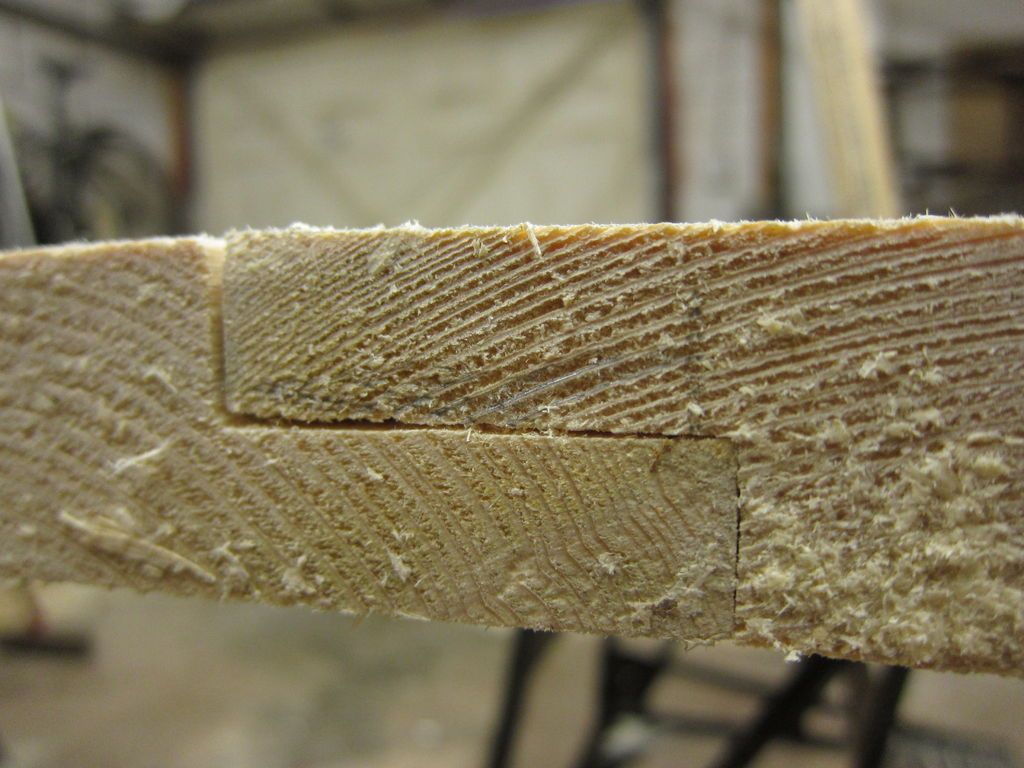

La cabecera y el marco son simples longitudes de tablones unidos mediante una junta solapada.

Cabecera:

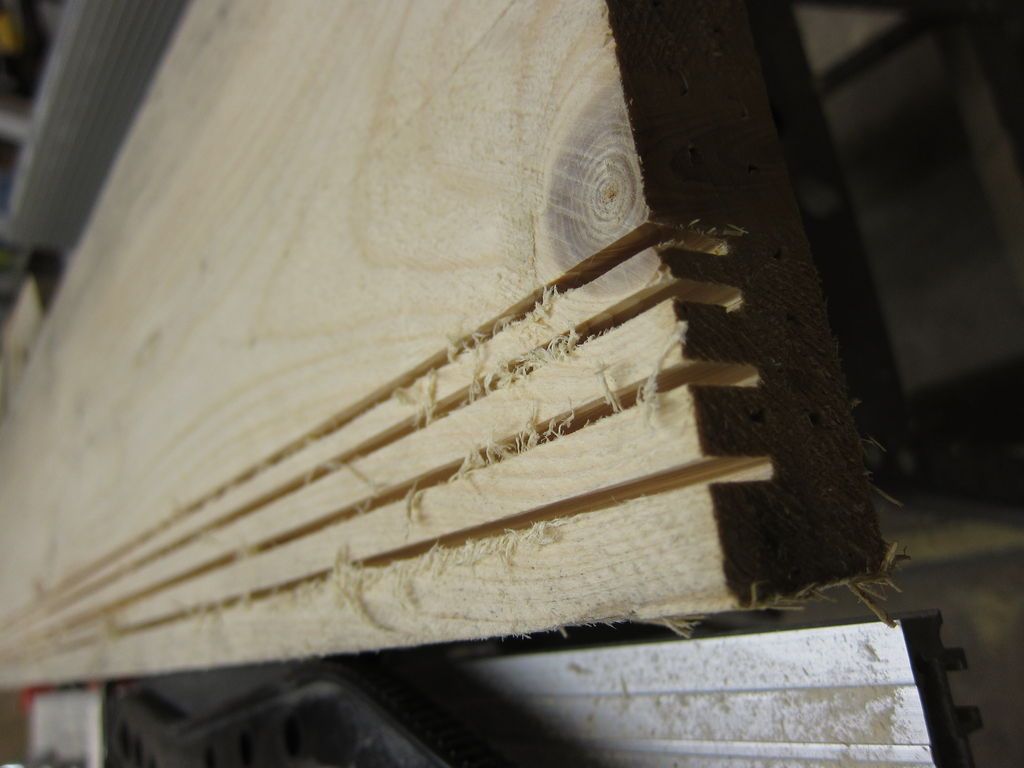

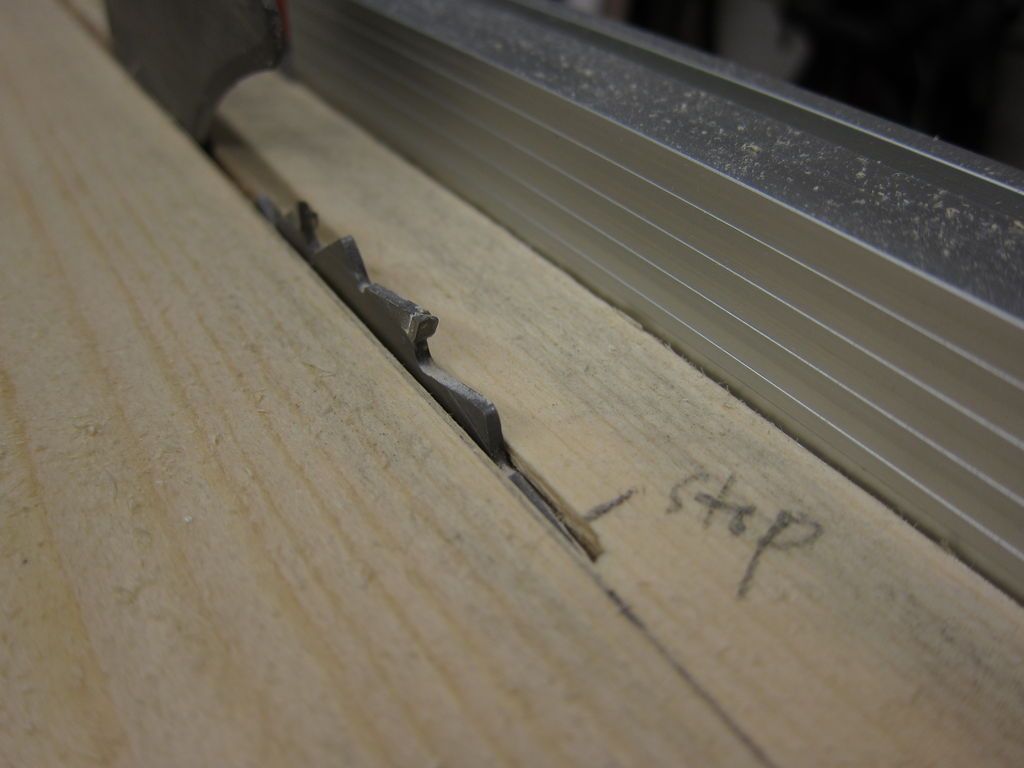

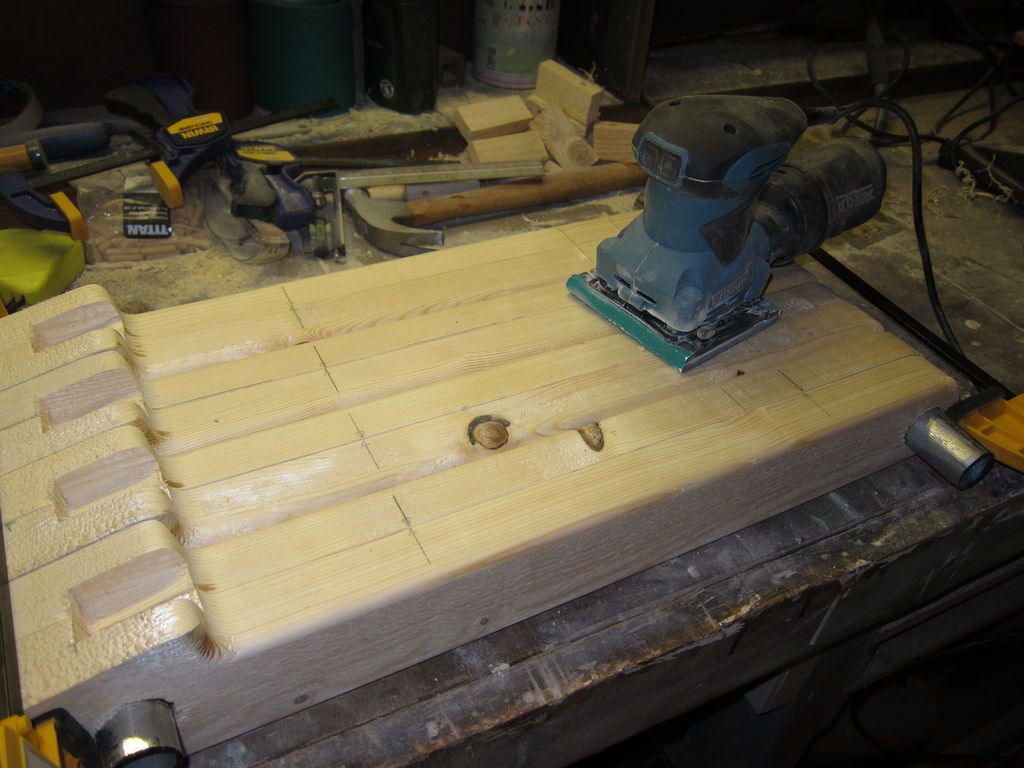

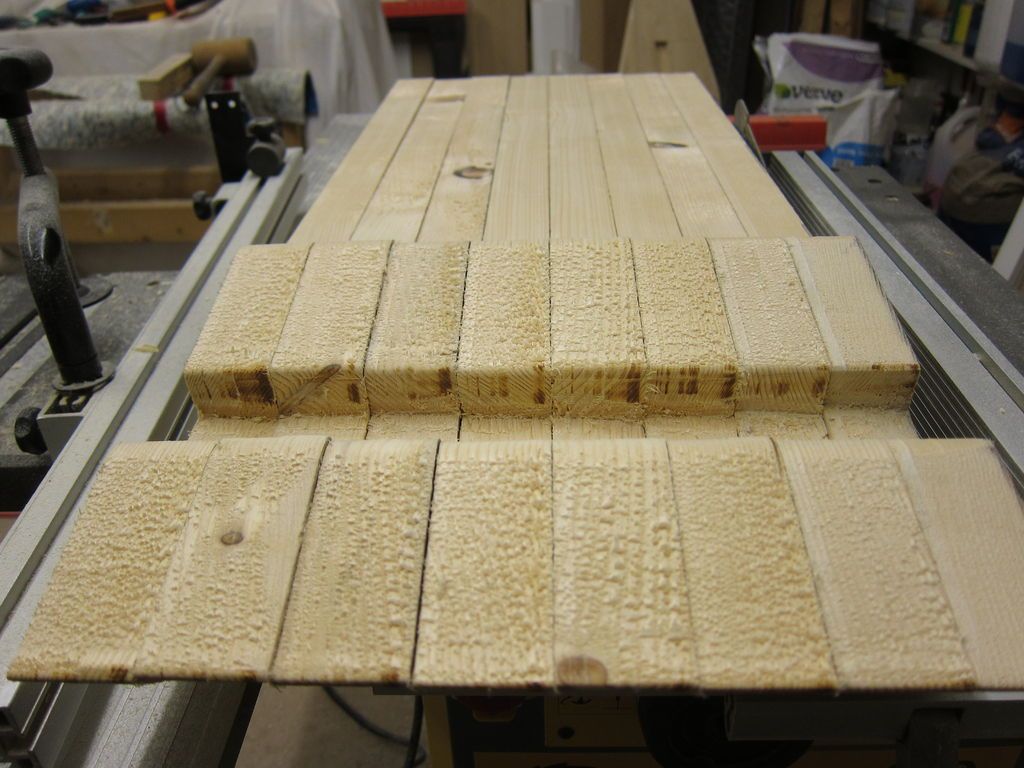

  1. Utilicé una sierra de mesa para cortar múltiples hendiduras a la profundidad correcta.

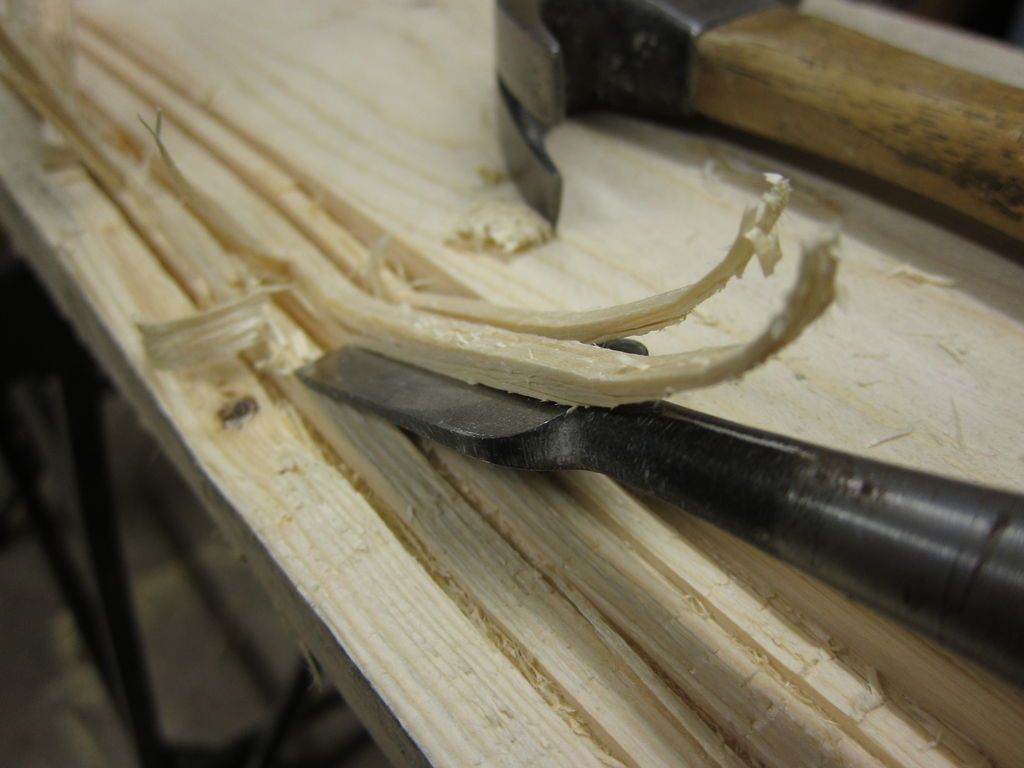

  2. Luego cincele la mayor parte del material
  3. Se configuró un Router para terminar el corte.
  4. La junta se probó y se ajustó para obtener un buen ajuste.
  5. En la tabla inferior corté un bisel de 5° a lo largo del borde inferior

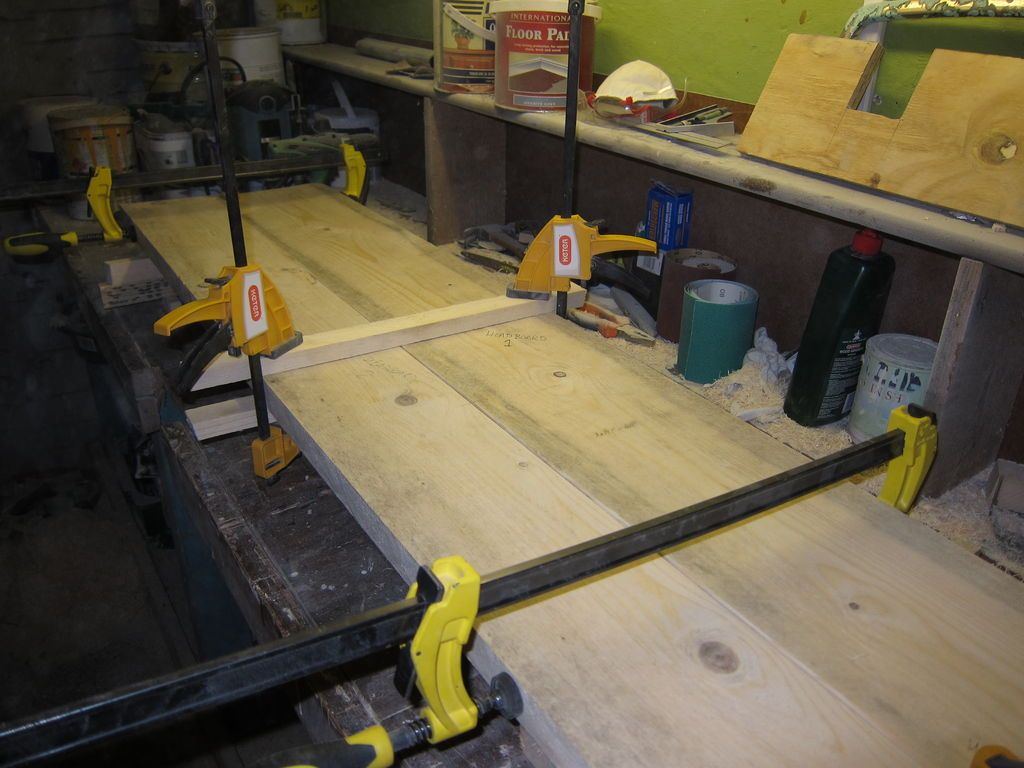

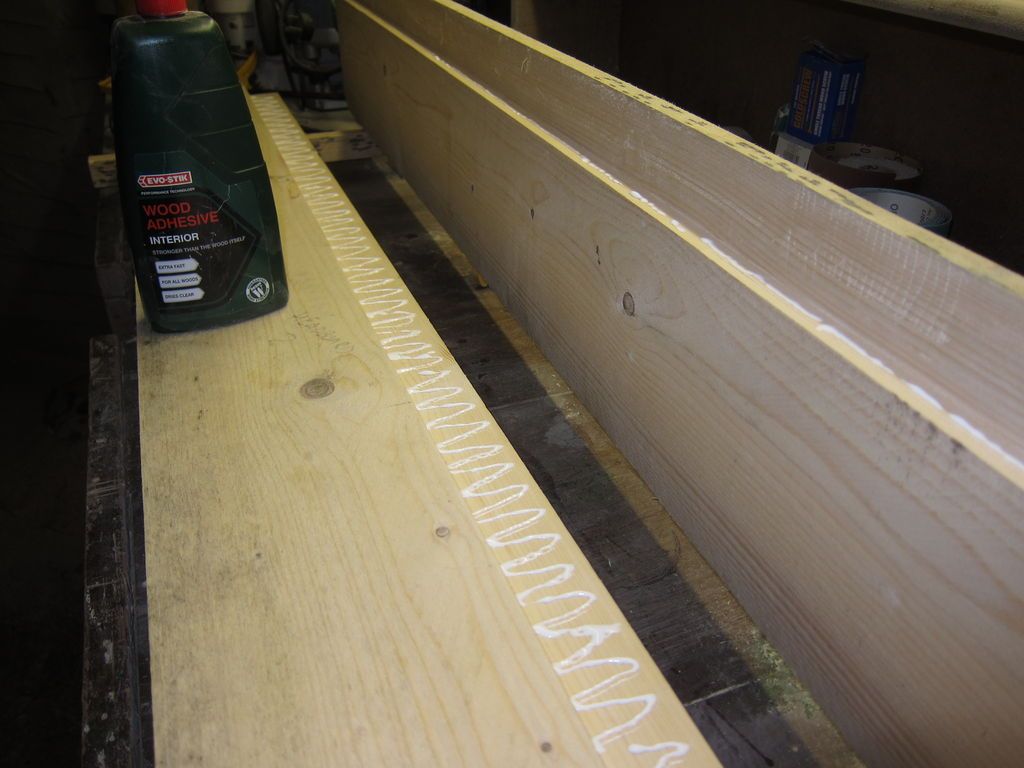

  6. Se aplicó pegamento y los dos tablones se cerraron para secarse.

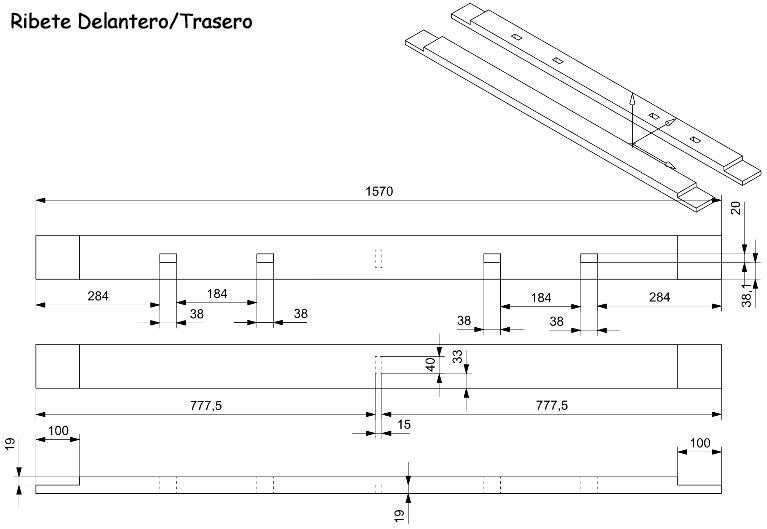

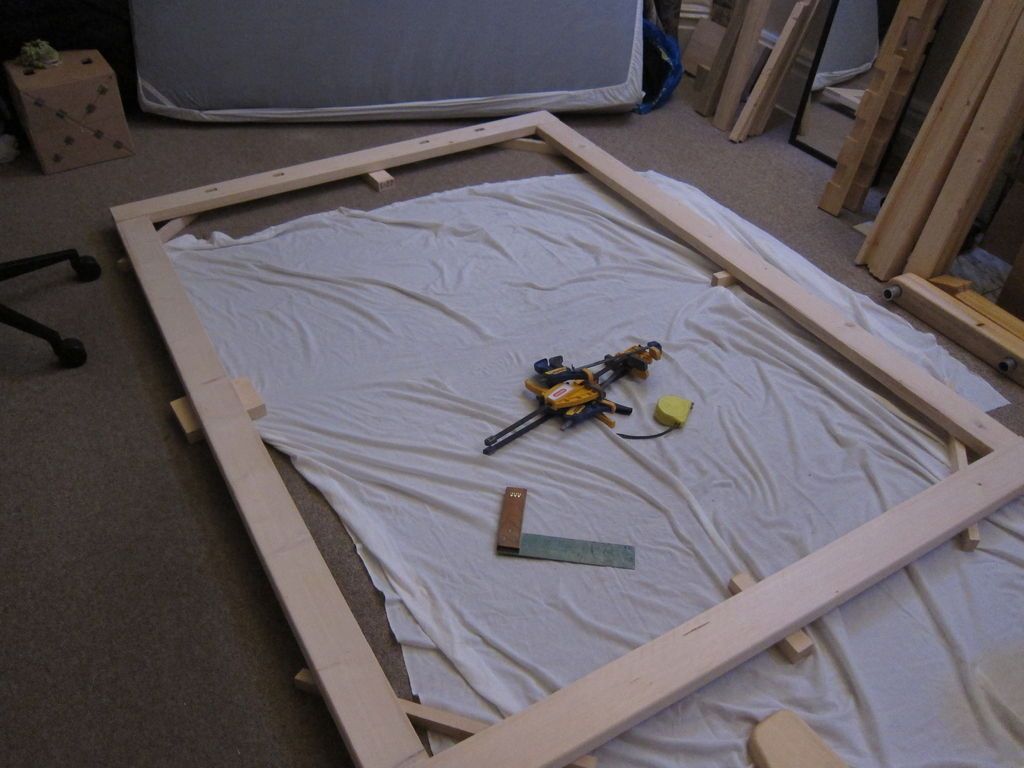

Circundante:

  1. Corte al ancho correcto con una sierra circular.
  2. La sierra de ingletes con el tope de profundidad configurada se usó para cortar múltiples pases que fueron arreglados con un cincel.
  3. La unión se probó y se ajustó para obtener un buen ajuste.

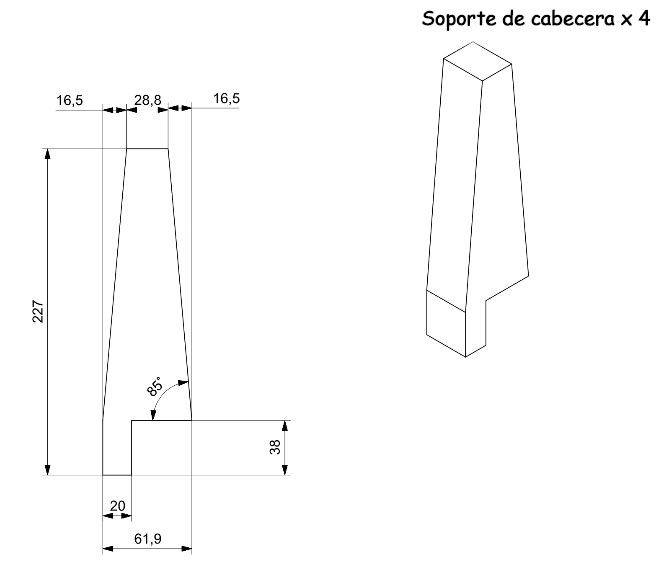

  4. Los rebajes y las ranuras se enrutaron para los soportes del cabecero y los accesorios laterales.
  5. El circundante fue pegado y sujetado

Paso 7: Acabado

Todas las partes recibieron un lijado final y luego terminaron con aceite danés para mantener un aspecto natural.

Con todas las piezas hechas, ¡ahora estamos listos para armar!

Paso 8: Ensamblaje

Los tubos que utilicé para los pasadores (34 mm de diámetro) quedaron de mi anterior proyecto de estantería de andamios, así que comencé a ensamblar cortando los pasadores, 12 son necesarios. Los brazos ahora se pueden ensamblar a la estructura base.

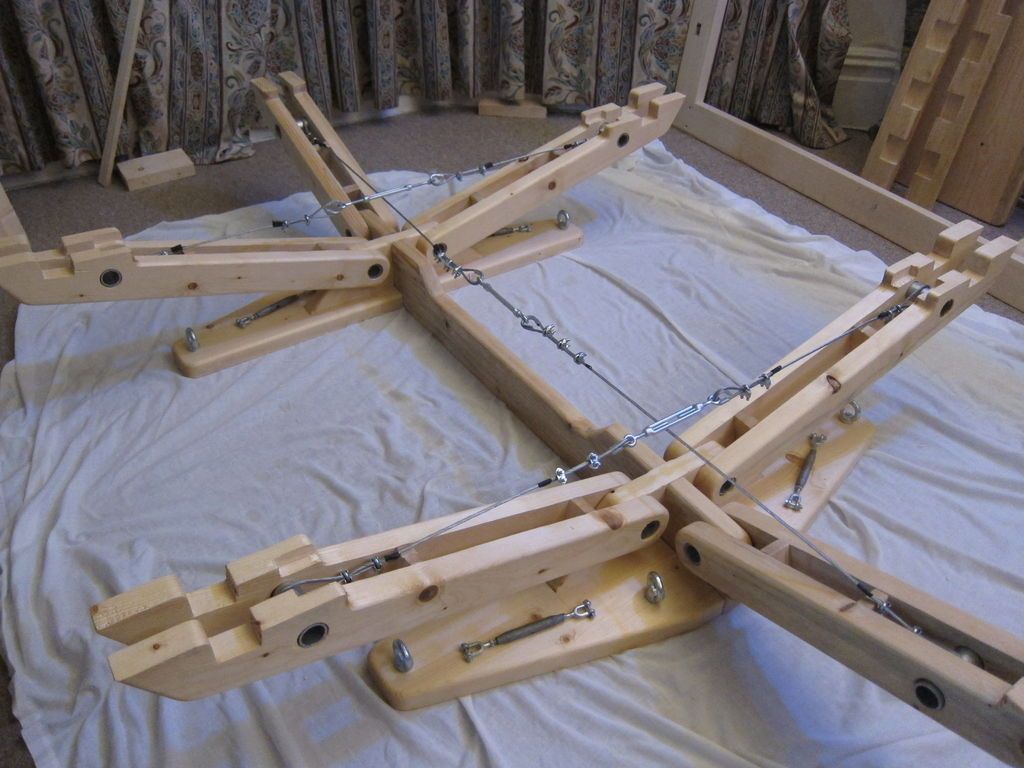

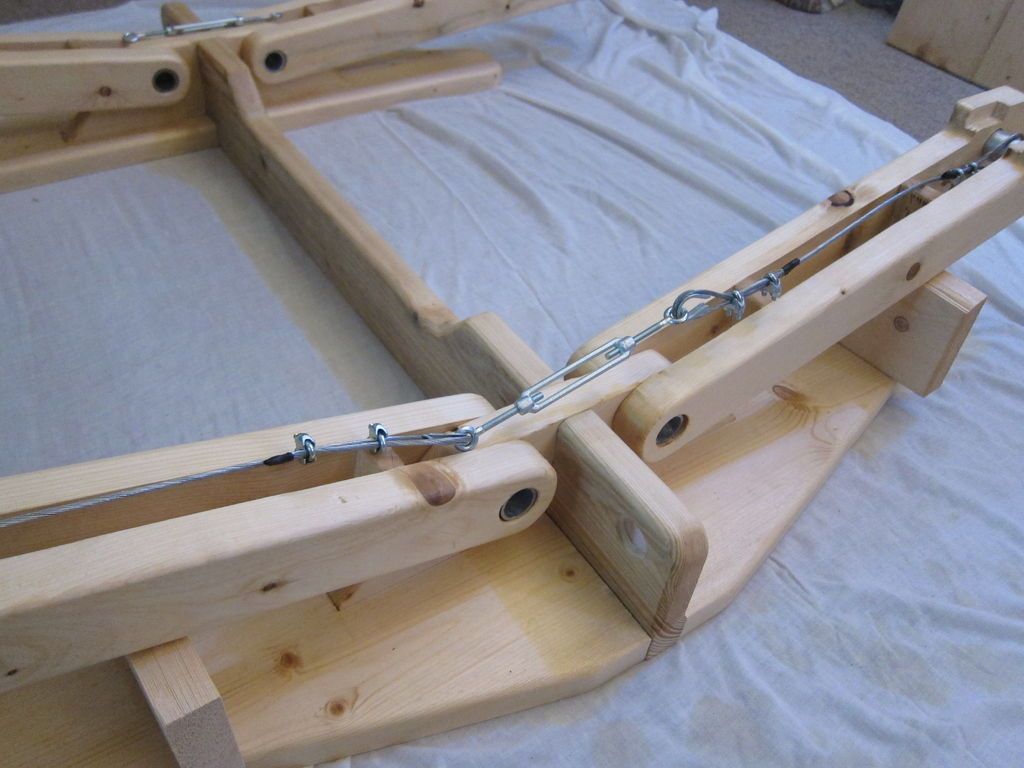

  1. Empecé con los “brazos laterales”, conectando los brazos opuestos entre sí. El cable, con un tensor insertado en el punto medio, se enrolla alrededor del clavija superior de cada brazo y se sujeta. Lo envolví en cinta aislante.

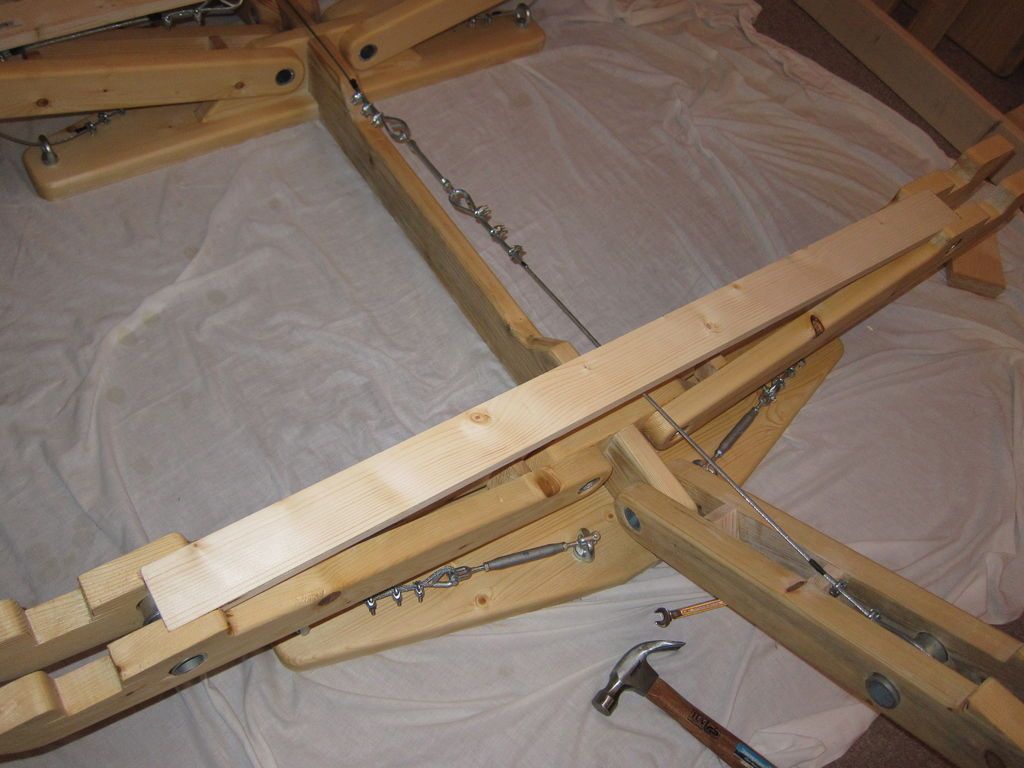

  2. Utilicé un listón para establecer el ancho correcto de los brazos destinados a estar separados y apretado el sujetacable para establecer este ancho.

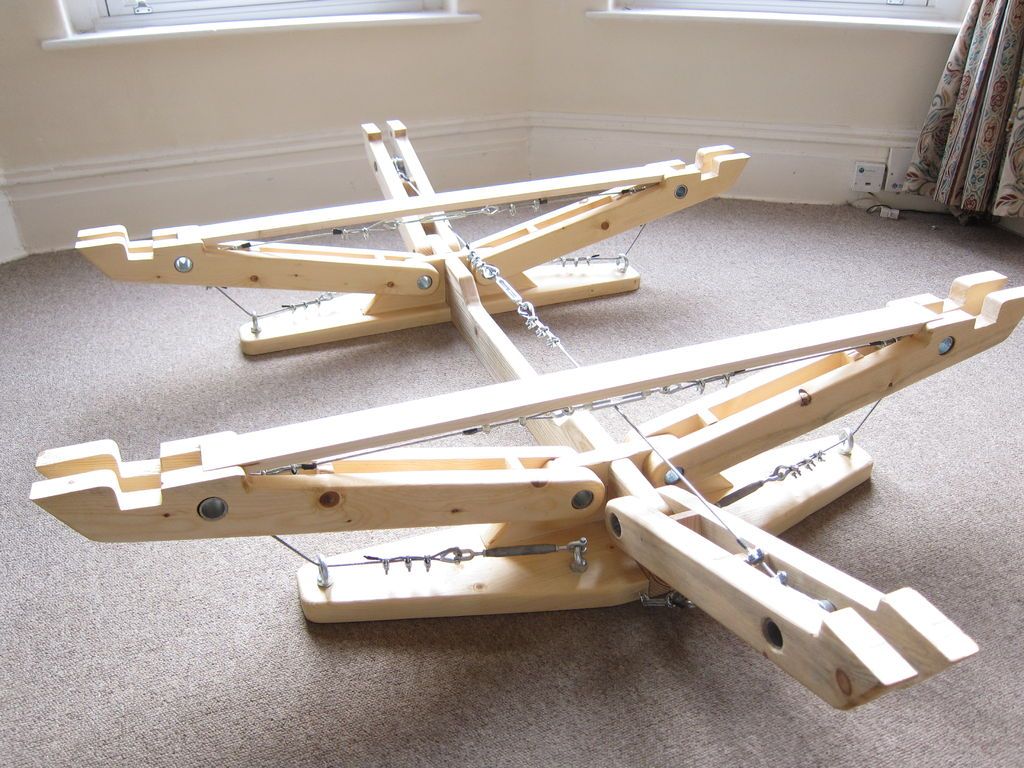

  3. La parte delantera y trasera ahora están arregladas de la misma manera. En este punto, los 3 juegos de brazos podrán balancearse de lado a lado, por lo que ahora tenemos que improvisar hasta la base.

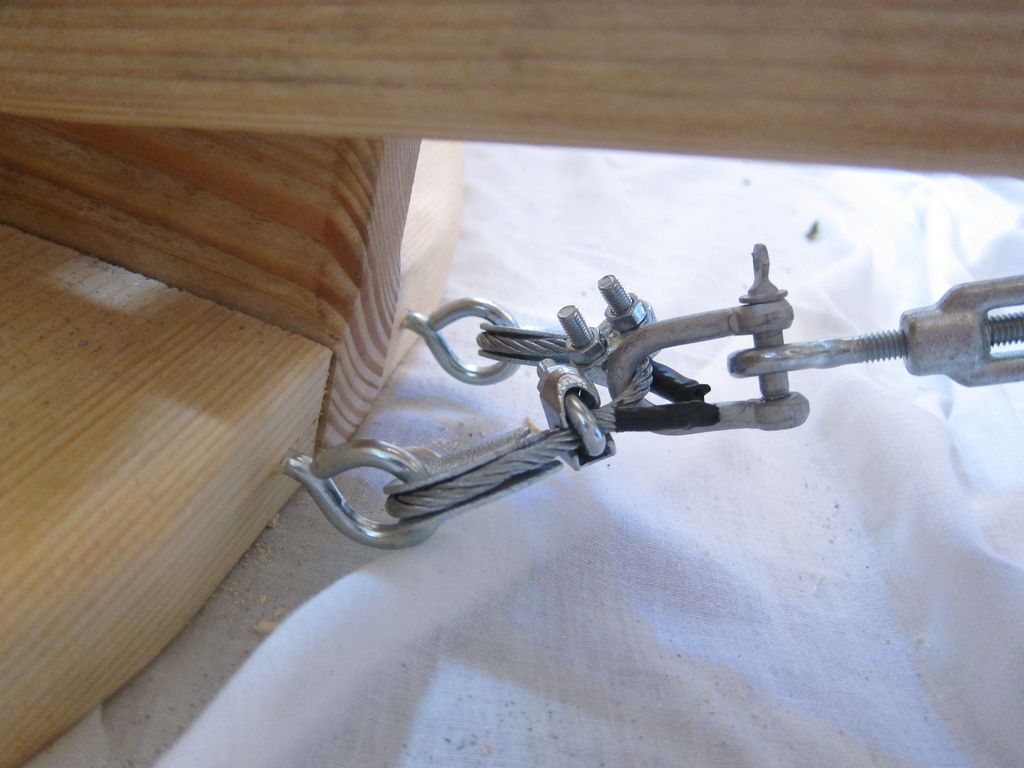

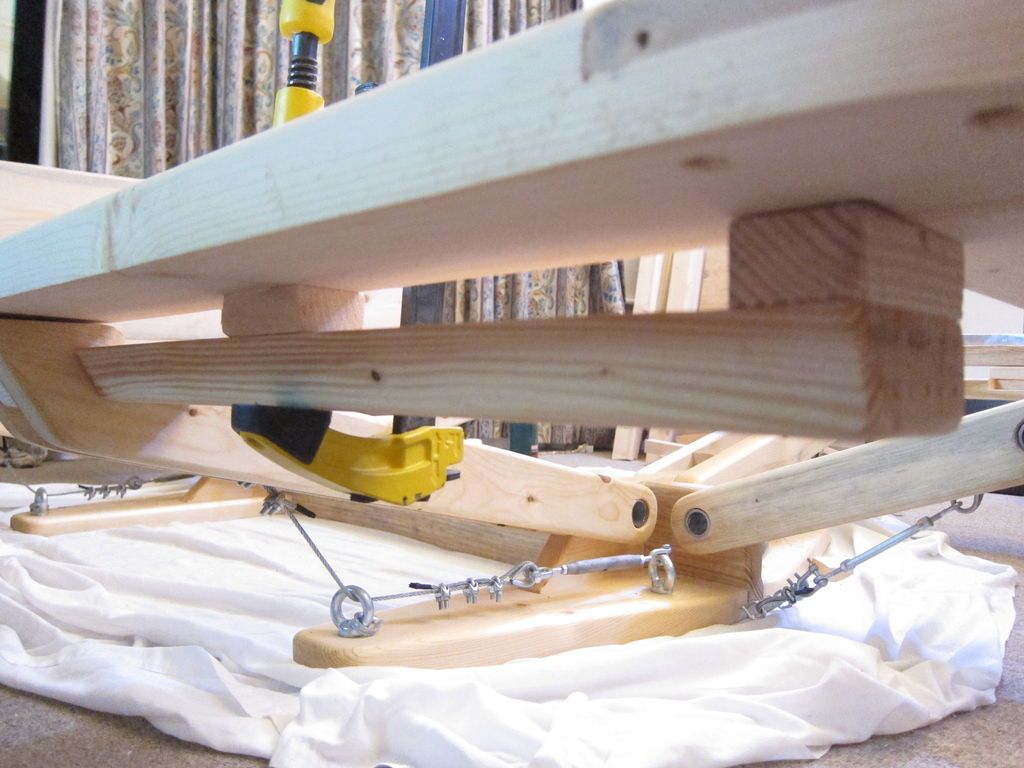

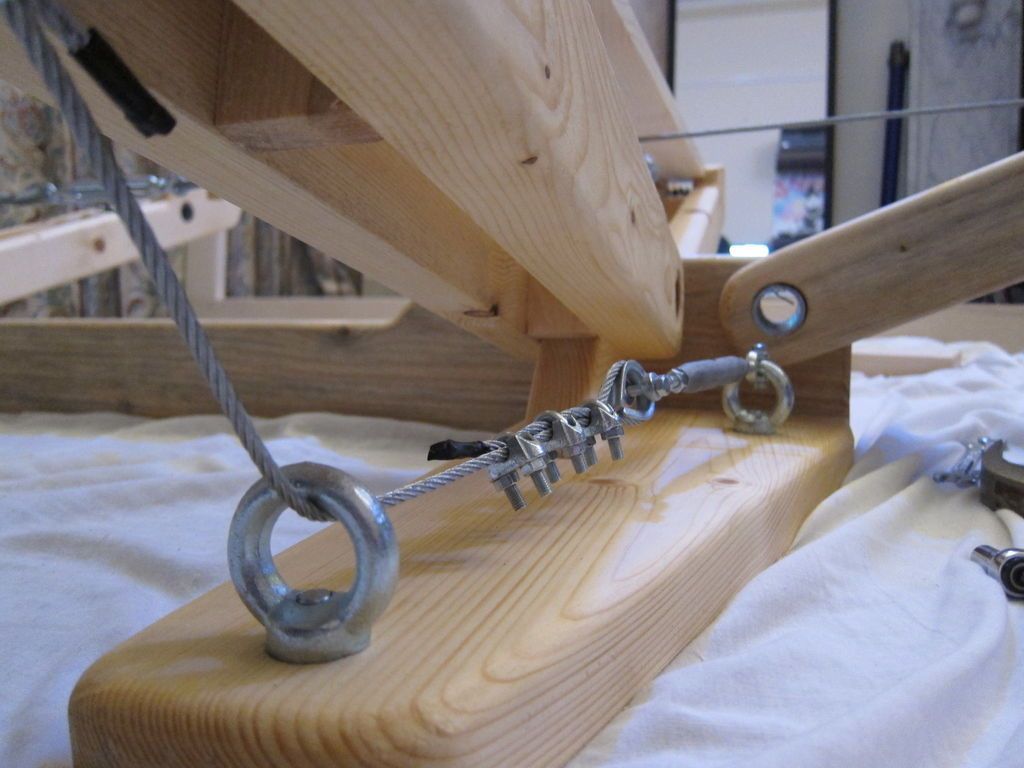

  4. El aparejo del pasador superior de cada brazo está conectado hasta el final de los soportes de la base. ¡Ahora los brazos pueden bloquearse en una estructura estática apretando los tensores en los lados apostados!

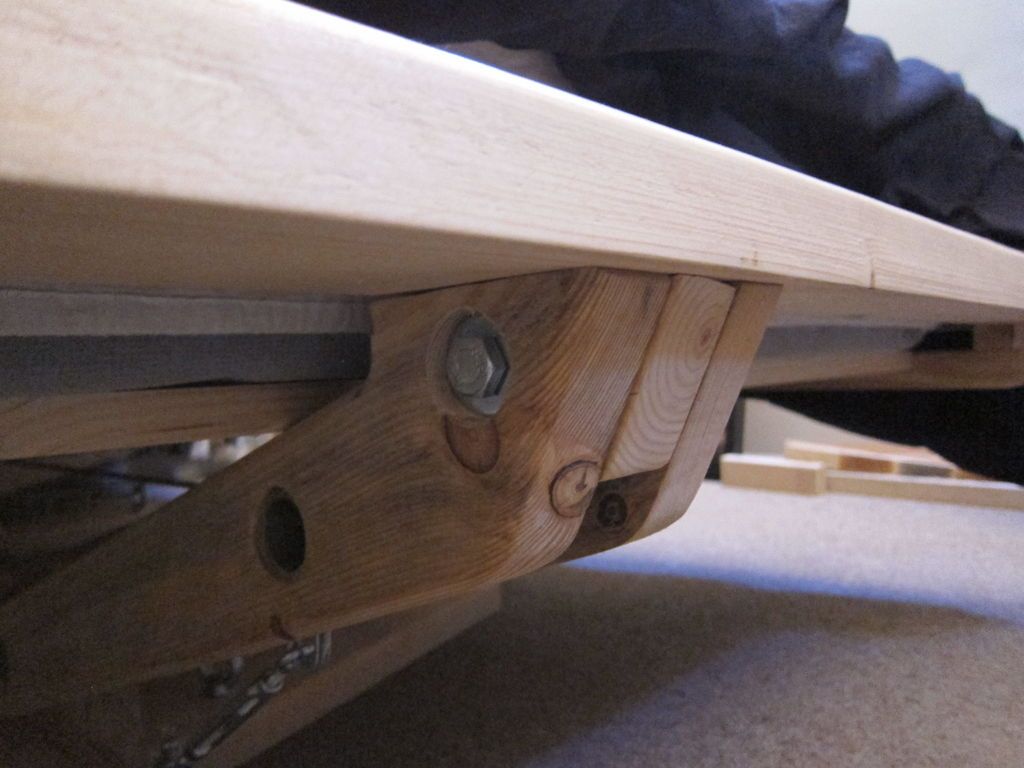

  5. Con los brazos ajustados, ahora podemos agregar las monturas de listones a cada lado del marco. Estos simples se sientan en el recorte en la parte superior de los brazos laterales.
  6. El circundante se levanta en su lugar. Se sienta en la porción plana en la parte superior de los brazos.
  7. Luego coloqué las tablillas en los puntos de montaje.
  8. Las monturas de listones y ahora se unió al circundante. Los bloques de madera se pegan y se atornillan entre los monturas del listón y el marco. Hice esto cuando se ensamblaron en los brazos en lugar de antes para asegurar la alineación.
  9. La cabecera se coloca en el marco y los agujeros perforados a través de ella y la cabecera es compatible. La cabecera se puede atornillar en su lugar.

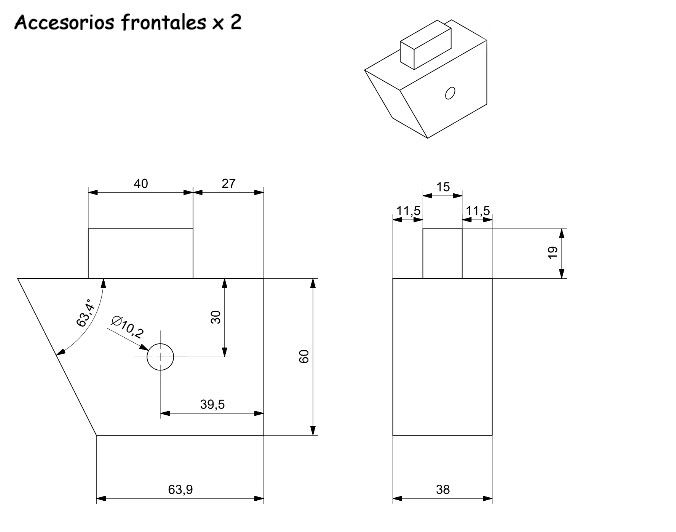

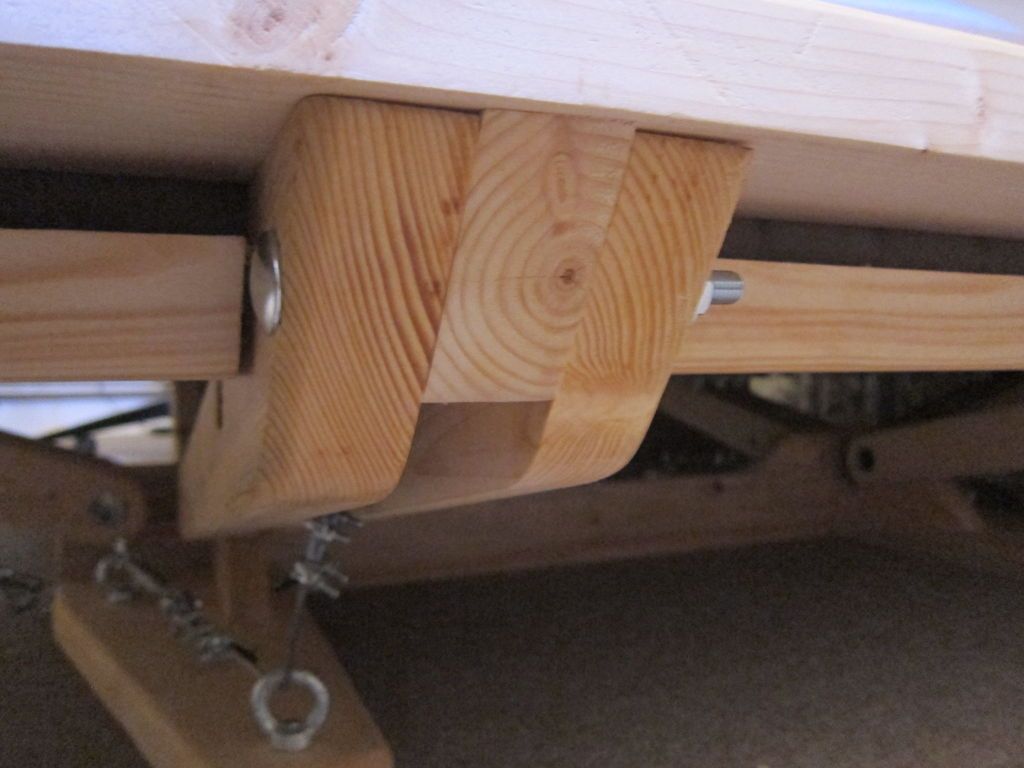

  10. Las piezas del “accesorio” deben recortarse y pegarse/atornillarse al marco. De nuevo, hecho cuando se ensambló para asegurar que estaban en el lugar correcto entre los brazos.
  11. Los agujeros ahora se perforan a través de los brazos y accesorios. Se empuja un perno y se aprieta la tuerca… El armazón de la cama ahora está asegurado.

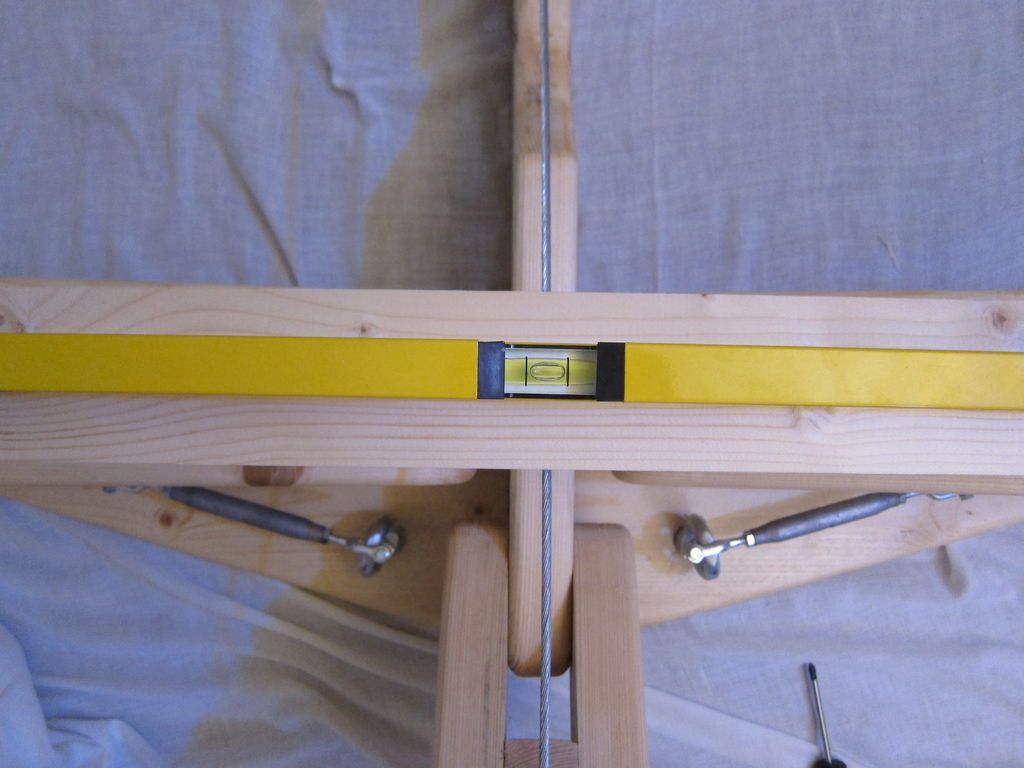

  12. El último paso fue afinar la tensión de los cables para nivelar todo el armazón de la cama.

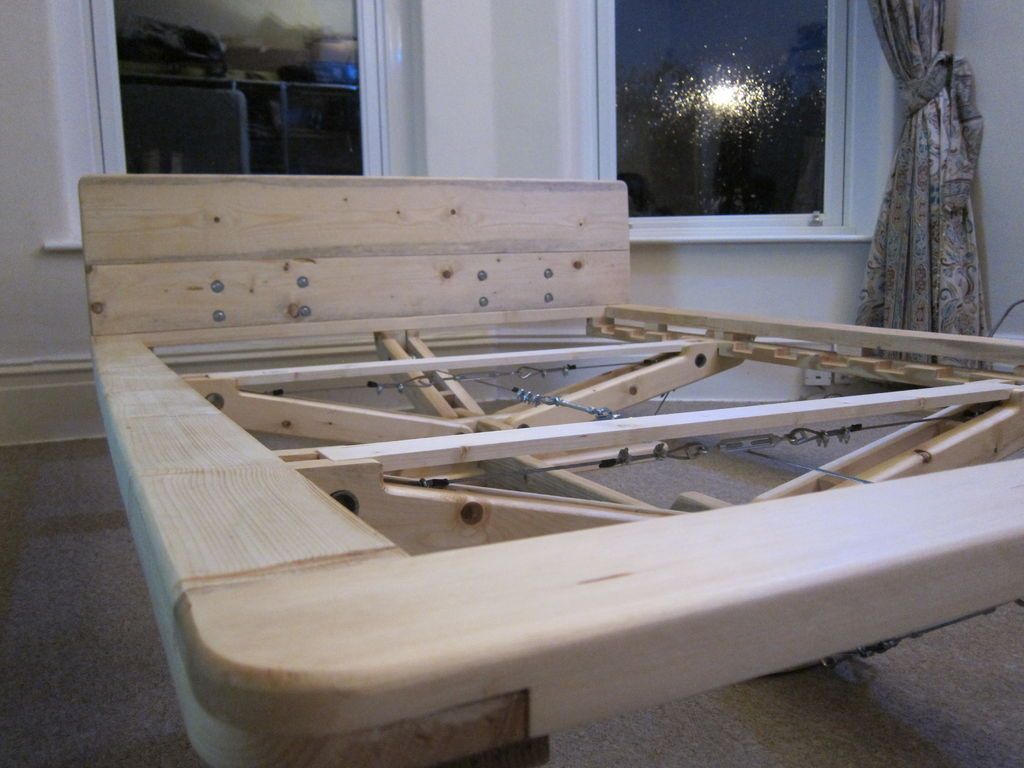

Paso 9: ¡Proyecto terminado!

¡El armazón de la cama ahora está completo! He dormido allí las últimas noches y aún no me he despertado en una pila de madera astillada, ¡así que todo bien!

Al ser un diseño de prototipo, obviamente hay algunas cosas que haría de manera diferente si hiciera otro. Si bien puedes sentarte justo en un lado sin levantar el otro lado, hay una pequeña cantidad de flexión: extender los soportes de la base más lejos mejoraría esto pero luego comprometería el “efecto flotante”. De nuevo, mientras que te puedes sentar felizmente en las esquinas sin apoyo, quizás cambie el diseño para que los brazos salgan hacia la esquina del marco en lugar de hacia adelante/atrás, en el centro.

Además de esos puntos, ¡estoy muy contento con la forma en que funcionó el diseño!
